2. Гидродинамический режим работы системы теплоснабжения (вид пьезометрического графика, требования, предъявляемые к графику, порядок его построения).

Работают все установленные в системе теплоснабжения насосы (подпиточные, смесительные-для снижения температуры в каком-либо пункте, сетевые, подкачивающие).

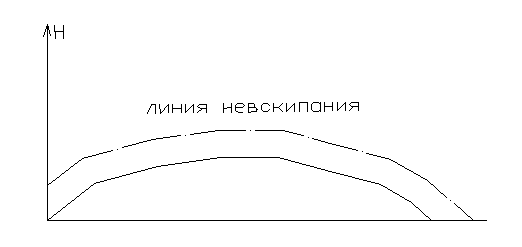

Т ребования к графику: 1.Условие заполнения: минимальный избыточный напор в системе теплоснабжения должен быть как минимум 5 метров, для этого необходимо чтобы пьезометрическая линия проходила на 5 м выше верхней отметки рельефа и верхней отметки зданий. 2. По допустимым напорам: максимальный избыточный напор трубопроводов и оборудования систем теплоснабжения не должен превышать допустимого по механической прочности, а именно для обратного трубопровода максимальный избыточный напор не должен превышать допустимого для отопительных приборов систем отопления, подключенных по элеваторной схеме, максимальный напор в подающей системе не должен превыщать допустимого для трубопроводов, отопительных приборов и оборудования подключенных или присоединенных по безэлеваторной схеме. 3. Условие невскипания теплоносителя: минимльный избыточный напор в подающем трубопроводе должен быть как минимум на 5м выше давления насыщенного пара при расчётной температуре теплоносителя в подающем трубопроводе., для этого необходимо, чтобы пьезометрическая линия подающего трубопровода проходила на 5 метров выше линии невскипания. Линия невскипания-это геометрическое место точек на которой избыточный напор равен давлению насыщенного пара при расчетном давлении в подающем трубопроводе (параллельно рельефу).

4. Условие по Обеспечению расчётной циркуляции теплоносителя: для выполнения этого условия необходимо чтобы располагаемый напор в точке присоединения абонента был не менее расчётных потерь в абоненте. ∆Н_Р ≥ ∆Н_АБ.

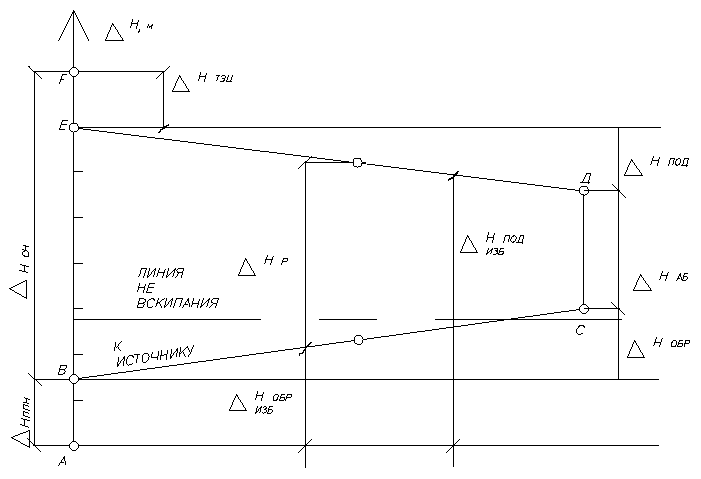

Порядок Построения пьезометрического графика: 1. Откладывается напор подпиточного насоса АВ, который принимается предварительно 10м. В ходе построения графика для выполнения требований этот напор может быть увеличен. 2. Строится пьезометрическая линия обратного трубопровода ВС которая должна отвечать первому и второму требованию. 3. Откладываются потери напора на последнем абоненте 4. Строится пьезометрическая линия подающего трубопровода ДЕ, которая должна отвечать 1, 2 и 3 требованиям. 5 Откладываются потери напора на источнике тепловой энергии EF, проверяется по 1,2 и3 требованию. 6. В целом Пьезометрический график проверяется по 4 условиям. Если не выполняется одно из требований, рассматривается вопрос об установке подкачивающих насосов и дроссельных устройств.

3.Подвижные и неподвижные опоры тепловых сетей (конструкции, область применения, расчет неподвижных опор).

Подвижные опоры.

- служат для восприятия веса трубопровода и обеспечивает его перемещение в осевом и радиальном направлениях при температурных деформациях трубопровода.

Конструкции подвижных опор:

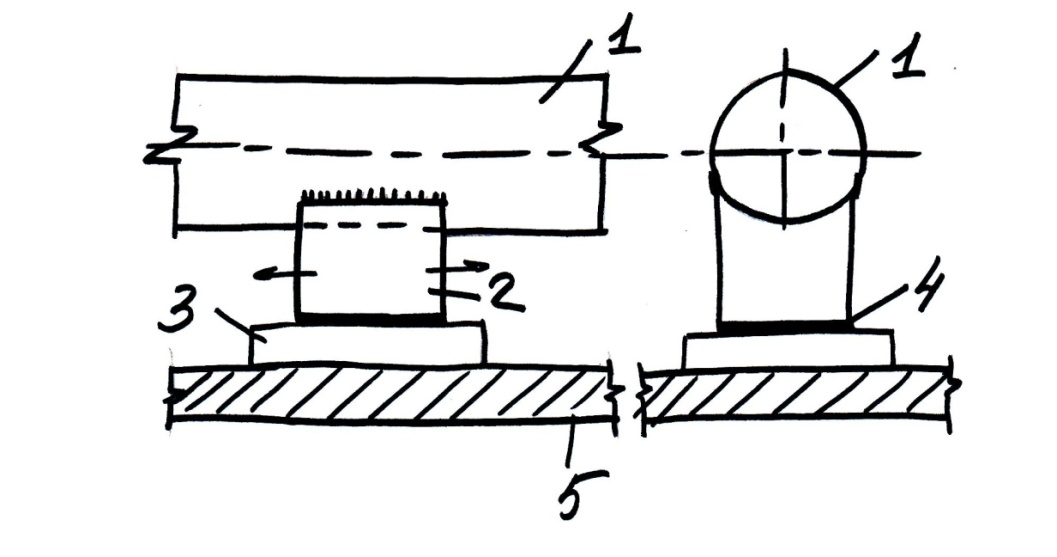

1. Скользящая опора

1-Трубопровод

2-Скользящая опора

3-Бетонная подушка

С металлической замоноличенной полосой 4

5-дно канала

(max)

Применяется при всех видах прокладки трубопроводов.

2. Роликовая опора

1,2,3, 5 – то же самое

6-ролик

Применяется при всех видах прокладки трубопроводов кроме канальных в непроходных каналах.

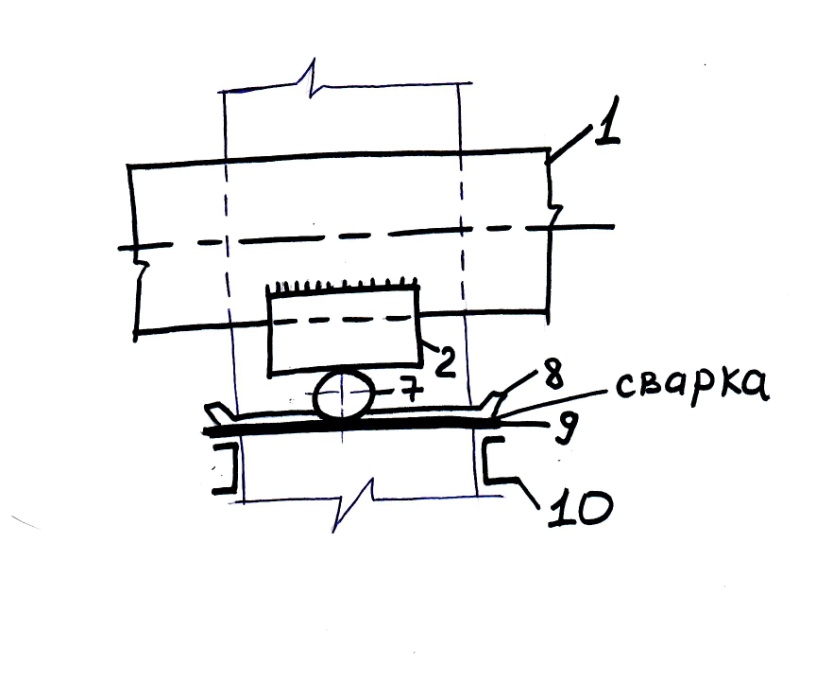

3. Катковая опора

1,2, 6 – то же самое

7-каток (катится по 8)

8-направляющие салазки (приварены к 9)

9-металлический лист

10-опорная конструкция

Применяется при всех видах прокладки,кроме подземной в непроходных каналах.

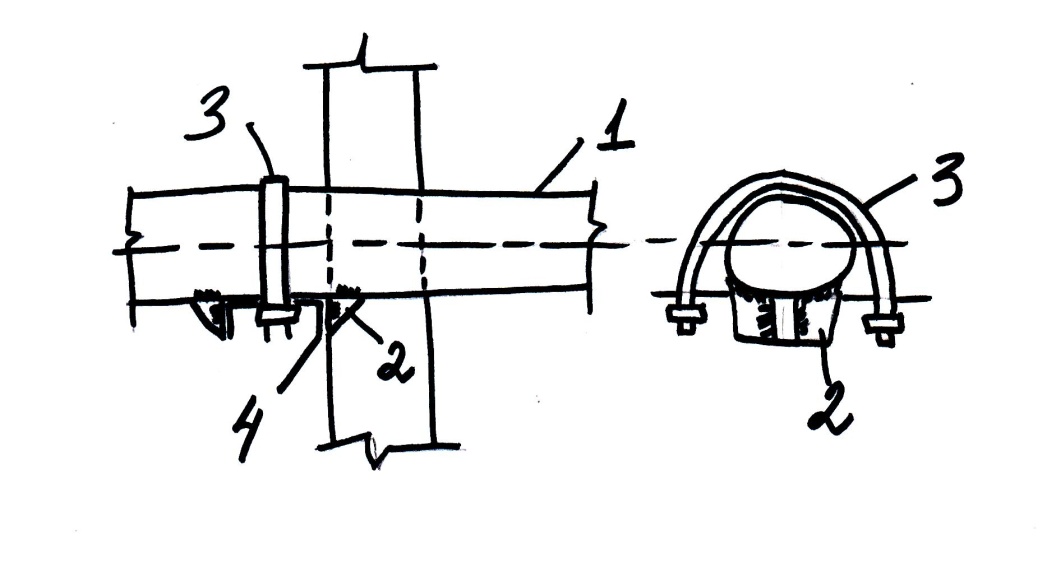

4. П одвесная опора

10-опорная конструкция

11-тяга

12-хомут

13-пружина

Используются при небольших диаметрах трубопроводов.

Неподвижные опоры.

-

12

служат для восприятия веса трубопровода, восприятия горизонтальных усилий, возникающих при температурных деформациях трубопровода и жёстко фиксирует трубопровод в месте её установки. Устанавливаются между компенсаторами и участками самокомпенсации.

К онструкции неподвижных опор:
