ВЕНТИЛЯЦИЯ

1. Определение воздухообмена по избыткам явной теплоты. Выбор расчетных температур приточного и удаляемого воздуха.

Определение воздухообмена по явным тепловыделениям.

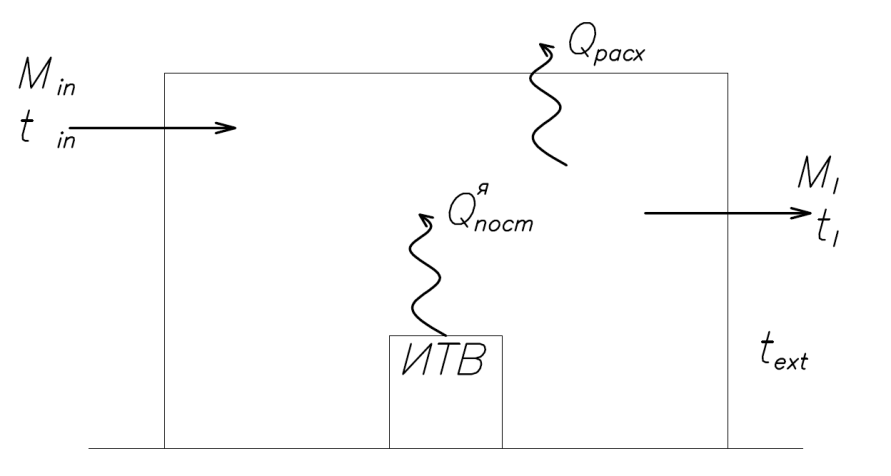

Величина необходимого воздухообмена определяется из тепловоздушного баланса помещения.

∑Q^я_пост + сt_inM_in=ct_lM_l + ∑Q_расх

С =1005 Дж/кг∙˚C – удельная массовая теплоемкость воздуха.

М= Min= Ml- массовый расход воздуха, кг/с.

∑Qпост^я – тепловыделения в помещении, ∑Qpacx – теплопотери помещения, Вт.

Qизб=∑Qпост^я-∑Qpacx - избыточные явные тепловыделения, Вт.

М=(∑Qпост^я-∑Qpacx)/(с( tl- tin)) , кг/с;

М= Qизб/(c(tl-tin)) , кг/с.

Приточный и удаляемый воздух

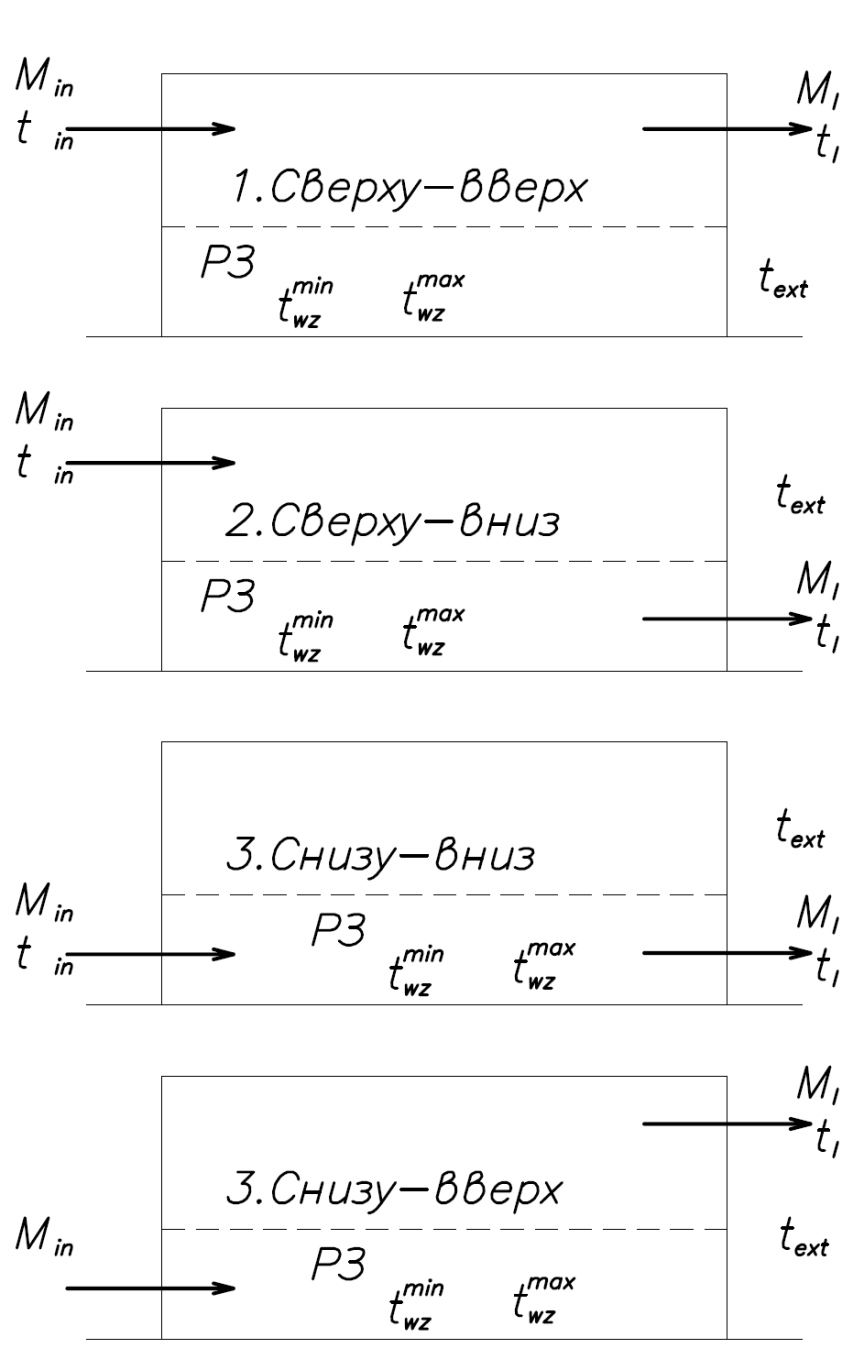

З начения температур приточного (вытяжного) воздуха зависят от периода года и принятой схемы организации вхообмена. 4 основных схемы:

Выбор расчетных значений температур приточного и вытяжного воздуха определяется в зависимости от схемы следующим образом:

Температура приточного воздуха.

А) Подача приточного воздуха в нижнюю зону помещения

t^min_wz – t^max_wz – допустимая температура в зоне.

Температура приточного воздуха не должна выходить за нормируемые пределы температур воздуха рабочей зоны. В холодный период в помещениях с избытками явной теплоты для их ассимиляции желательна подача приточного воздуха с низкой температурой. Это снижает требуемый воздухообмен, поэтому t приточного воздуха должна быть равна t^minwz , где

t^min_wz - меньшее из допустимых значений температуры для рабочей зоны.

Приточный воздух будет омывать рабочую зону и нагреваться до t^max_wz

В помещениях с теплонедостатками общеобмен. вентиляция может частично выполнять функцию воздушного отопления, поэтому в помещения подается нагретый воздух, но с температурой t_in ≤ t^max_wz , t_l = t^min_wz.

В теплый период года при подаче наружного воздуха без охлаждения t_in = t^A_ext где t^A_ext – температура наружного в-ха в тепл.пер.года.

При подаче охлажденного воздуха его температура может быть снижена до min значения оптимальной температуры в-ха для обслуживаемой зоны ↓ t_in = t^min_wz,opt

Б) Подача приточного воздуха в верхнюю зону помещения.

1. в холодный период года и помещение с избытком явной теплоты. t приточного воздуха можно принять ниже температуры воздуха в обслуживаемой зоне. t_in ≤ t^min_wz так как к струе приточного воздуха подмешивается на пути ее развития и более теплый окружающий воздух. При высоте расположения воздухораспределителя. до 3 м рекомендуется взять температуру приточного воздуха ниже на 2-3˚С, свыше 3м –ниже на 4-6˚С.

2. В теплый период при подаче наружного воздуха без охлаждения принимаем t_in = t^A_ext

а при подаче охлажд в-ха его темп принимается с учетом холодильной техники но с последующей проверкой допустимости этой температуры по условию воздухораспределения.

3. Переходные условия. При любой схеме организации воздухообмена температуру приточного воздуха принимаем на 1,5-2˚С больше t_ext = 10˚С (нагрев в-ха в вентиляторах и в-ховодах)

Температура удаляемого воздуха.

А) Удаление воздуха из нижней зоны помещения

В холодный период года и в переходные условия в помещении с избытком явной теплоты для создания требуемого воздухообмена температура удаляемого воздуха принимается равной наибольшей из допустимых температур воздуха для рабочей или обслуживаемой зоны t_l= t^max_wz

В помещения с теплонедостатками подается нагретый до t^max_wz приточный воздух. Проходя через помещение он остывает, поэтому принимаем t_l = t^min_wz

В теплый период года t_l принимается равной макс знач допуст температуры внутр возд.

t_l= t^max_wz= t^А_ext+3⁰C – для помещ. обществ. и адм-бытовых зданий (или +4⁰С для помещ производств зданий).

Б) Удаление воздуха из верхней зоны помещения.

Для помещений с теплонедостатками t_l = t^min_wz

Для помещений с теплоизбытками выбор расч.знач.темпер.удал.в-ха производ. с использ.коэф.в-ха обмена.k_t=(t_l-t_in)/(t_wz-t_in)≥1 Для помещ.с незнач.тепловыд.велич.k_t завис.от способа подачи приточного воздуха и от кратности в-хообмена. Для производственных помещений значение k_t зависит от характера.технолог.процес. t_l=t_in+k_t(t_wz-t_in)

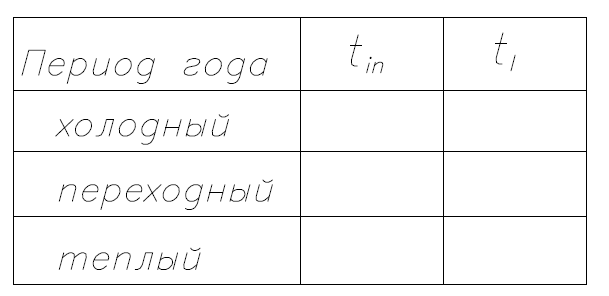

После выбора расч.знач.t приточ.и удал.в-ха результ.представл.ввиде табл.
