1. Т еплотехнический расчёт ограждающих конструкций

   1. Теплотехнический расчет наружной стены здания

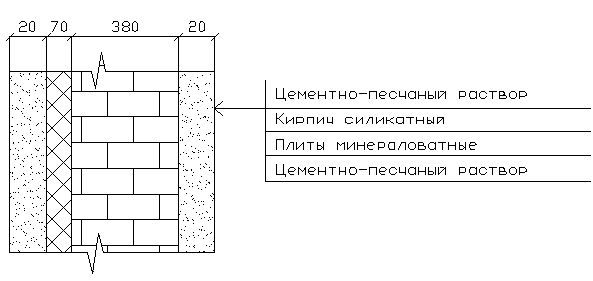

Наружная стена изображена схематически на рисунке 1:

Рисунок 1 – Конструкция наружной стены.

Согласно таблице 4.1 ТКП 45-2.04-43-2006 расчётная температура для жилых зданий составляет t_в =18°С, относительная влажность воздуха 55%.

В соответствии с приложением А табл. А.1 ТКП 45-2.04-43-2006 значение коэффициентов теплопроводности и теплоусвоения для используемых материалов берем по условию эксплуатации Б для нормальных условий.

Данные для расчета, а так же полученные результаты сведены в таблицу 1.

Рассчитаем толщину теплоизоляционного слоя из формулы:

, (1.1)

где – термическое сопротивление теплоизоляционного слоя,

– нормативное сопротивление теплопередаче, , которое составляет:

2,0 – для наружных стен из штучных материалов (кирпича) (таблица 5.1 ТКП 45-2.04-43-2006);

α_в ,α_н – коэффициенты теплоотдачи соответственно внутренней и наружной поверхностей конструкции для зимних условий, принимаемые по таблице 5.7 ТКП 45-2.04-43-2006, .

α _в=8,7 ;

α_н=23 – для наружных стен;

,

так как:

(1.2)

отсюда следует, что:

,

общая толщина стены:

Толщина нашей наружной стены составит 0,49 м, что удовлетворяет критерию, установленному СНиП.

Посчитаем тепловую инерцию:

, (1.3)

где – термическое сопротивление i-го слоя, ;

S_i – расчетные коэффициенты теплоусвоения материала отдельных слоев, :

Согласно таблице ТКП для ограждающей конструкции с тепловой инерцией от 4 до 7 за расчетную зимнюю температуру наружного воздуха следует принимать среднее арифметическое значение средних температур наиболее холодной пятидневки обеспеченностью 0,92 и наиболее холодных суток с обеспеченностью 0,92, которые для Могилевской области составляют соответственно , , (таблица 4.3 ТКП 45-2.04-43-2006):

(1.4)

Р ассчитаем требуемое термическое сопротивление:

(1.5)

где – расчётная температура внутреннего воздуха °С, принимается по таблице 4.1 ТКП 45-2.04-43-2006, = 18°С;

– расчётная зимняя температура наружного воздуха, °С, = ;

n – коэффициент, учитывающий положение наружной поверхности ограждающей конструкции по отношению к наружному воздуху, принимаемый по таблице 5.3 ТКП 45-2.04-43-2006, n=1;

–нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, °С применяемый по таблице 5.5 ТКП 45-2.04-43-2006, = 6°С .

.

Для применяемых материалов имеем, что полное сопротивление теплопередаче , :

, (1.6)

где

Определим коэффициент теплопередачи

(1.7)

Так как полученное R₀>R_{т тр} , то принимаемая конструкция ограждающих конструкций соответствует тепловым требованиям.
