Методические указания к решению задачи 5

Пример

Для схемы, приведенной на рисунке 5.1, построить в масштабе векторную диаграмму. Как изменятся линейные токи при отключении фазы СА? Постройте для этого случая векторную диаграмму. Как изменятся линейные токи, если будет отключен линейный провод А. Постройте для этого случая векторную диаграмму. Линейное напряжение сети U=220В.

Решение.

1.Фазные токи:

IAB=

UAB

=

220B

=22 A;

ZAB

10A

IBC=

UCA

=

220

=55 A;

ZCA

4

ICA=

UCA

=

UCA

=44 A.

ZCA

R 2CA+X2CA

2.Угол сдвига фаз:

cosφAB=1,0, φCA=530;

cosφBC=0, φBC=900(опережающий);

cosφCA=

RCA

=

3

=0,6

ZCA

3 2+42

φCA=530(отстающий).

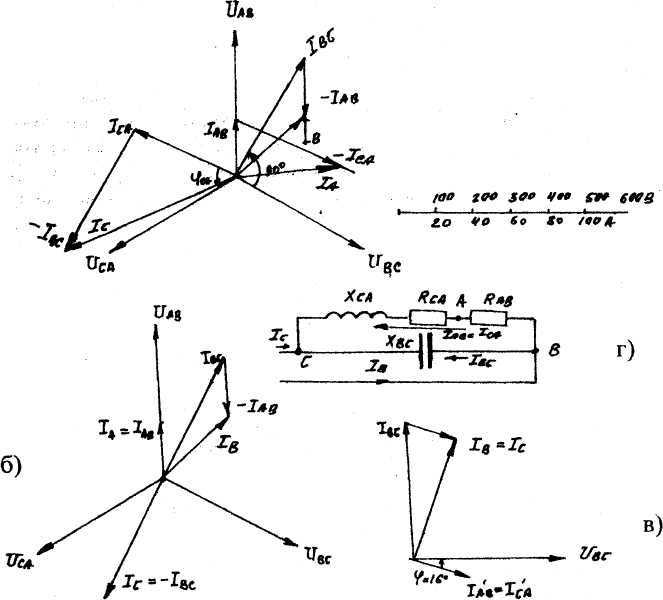

3.Построение векторной диаграммы начинаем с фазных напряжений (они же линейные). Откладываем напряжения UAB, UBC, UCA, располагая их под углом 120° относительно друг друга. Под углом jAB, jBC, jCA к соответствующим векторам фазных напряжений откладываем фазные токи IAB,IBC,ICA. Ток в фазе АВ совпадает с напряжением UАВ ток в фазе ВС опережает напряжение ВС на 90°; ток в фазе СА отстает от напряжения UCA на угол 53°. Затем строим векторы линейных токов на основании уравнений: IA=IAB-ICA; IB=IBC-ICA. IC=ICA-IBC.

Линейные токи находим из векторной диаграммы - измерением:

IA=41A, IB=37A, IC =73A Эти точки можно определить аналитически, пользуясь теоремой косинусов.

а)

Рисунок 5.2

Например:

I A= (I2AB+I2CA -2IABICAcos67o= 22+442-2×22×44×0.39=41A.

4. Для определения линейных токов при отключении фазы СА построим векторную диаграмму рисунок 5.2а. В этом случае IСА=0;

IA=IAB-ICA=IAB; IB=IBC-IAB; IC-IBC=-IBC.

Таким образом, линейные токи IА и IС изменились, а IВ остался прежним.

I¢AB=I¢CA=

UA

=

220

=16,2A

(RAC+RAB)2+X2AC

( 10+3)2+42

5. Для определения линейных токов при отключении линейного провода А воспользуемся схемой на рисунке 5.2г, В этом случае цепь превращается в однофазную с параллельным соединением двух ветвей, к которым приложено напряжение UBC. Фазный ток IВС остается без изменения IBC=55 А, а фазные токи:

Угол сдвига фаз в ветви ВАС:

tgφ’=

XCA

=

4

0,286 ,

φ’=160

RAB+RAC

10+4

По этим данным построим векторную диаграмму ,из которой находим IB=IC=51A, рис.5.2в

Задача №6

Однофазный трансформатор имеет следующие номинальные величины: мощность SH, первичное напряжение U1H вторичное напряжение U2H, ток первичной обмотки I1H ток вторичной обмотки I2H Коэффициент трансформации равен К. ЭДС обмоток E1 и Е2, число витков обмоток W1 и W2. Магнитная индукция в сердечнике Вм, сечение сердечника q магнитный поток в сердечнике Фм. Частота тока в сети f.

Определите величины отмеченные крестиками в таблице 6. Какую роль играет в трансформаторах стальной сердечник? Как он будет работать, если его изготовить сплошным?

Таблица 6

вар.

SH,кВа

U1H

U2H

I1H

I2H

K

E1

E2

W1

W2

BM,Тл

q,cм2

ФМ,Вб

f ,Гц

1

100

1000

250

Х

Х

Х

Х

Х

Х

Х

1,5

120

Х

50

2

Х

Х

220

Х

2,23

Х

380

Х

Х

Х

1,2

Х

0,003

100

3

12

6000

Х

Х

120

Х

Х

Х

Х

Х

Х

50

0,0065

50

4

Х

Х

Х

4,17

Х

Х

Х

Х

422

35

1,6

100

Х

200

5

0,5

Х

Х

Х

Х

Х

380

220

285

Х

Х

25

Х

100

6

Х

Х

Х

Х

400

4

Х

250

Х

63

1,5

Х

Х

50

7

5

Х

Х

50

Х

10

Х

Х

Х

Х

Х

75

0,0105

400

8

Х

Х

250

100

Х

Х

Х

Х

250

Х

Х

120

0,018

50

9

Х

Х

Х

50

5

Х

Х

1000

54

Х

1,4

Х

Х

400

10

Х

Х

Х

2

Х

60

6000

Х

4150

Х

Х

50

Х

50

Указание: при решении задачи считать: UlН »E1, E2=U2h.
