17. Trace mode 6 Проект. Структура проекта. Графическая часть проекта. Узел. Создание и настройка узла

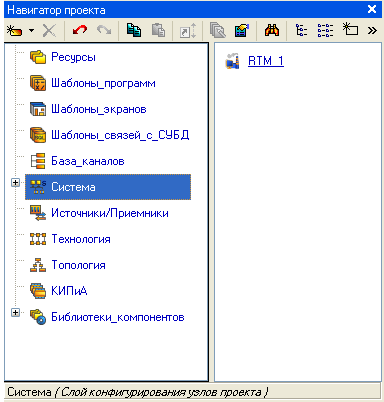

В навигаторе структура проекта представлена в виде дерева:
Корневые группы этого дерева (слои) предопределены и создаются автоматически при создании нового проекта (слои отображаются в левом окне навигатора). Элементарные структурные составляющие (листья структурного дерева) называются компонентами проекта. Например, компонентами проекта являются: канал; канал, вызывающий шаблон; шаблон; источник данных и т.д.
Группы компонентов, которые могут быть созданы в структуре проекта, предназначены для структурирования проекта.
Структурирование в значительной степени облегчает редактирование проекта.
В ряде случаев группы имеют и другой, вполне определенный, смысл – например, узлы проекта создаются как корневые группы слоя Система.
В правом окне навигатора отображается содержимое слоя (группы), выделенной в левом окне, – таким образом, компоненты проекта могут быть отображены только в правом окне.
Все разновидности объектов структурного дерева предопределены и имеют предопределенную кодировку TRACE MODE, которая может быть изменена в окне свойств или редакторе объекта .
Каждому объекту структурного дерева при его создании присваивается по определенному алгоритму уникальный идентификатор (ID), отображаемый во всплывающей подсказке. По этим идентификаторам объекты структуры анализируются мониторами TRACE MODE.
Структура проекта редактируется в навигаторе с помощью команд меню Проект, контекстного меню и панелей инструментов, а также с помощью метода drag-and-drop.
18. Trace mode 6 Архивирование каналов узла. Архивирование каналов проекта
Архивирование узла
Для обеспечения архивирования параметров технологического процесса мониторы TRACE MODE поддерживают функцию записи значений атрибутов каналов в базы данных реального времени – архивы СУБД РВ SIAD/SQL 6 (в дальнейшем – архивы СПАД или архивы SIAD). Сообщения по каналу заносятся в архив при изменении его значения. Мониторы, работающие в контроллерах, поддерживают индивидуальные архивы. Для каждого узла в ИС могут быть определены 3 пользовательских архива SIAD (локальных или удаленных). Существует также системный архив, используемый мониторами для внутренних целей. При конфигурировании канала указывается, в какой из заданных пользовательских файлов он должен архивироваться.
Архивы SIAD имеют следующие основные характеристики:
точность значения времени – 1 мс;
скорость записи в архив для рабочей станции с процессором Pentium-4 с тактовой частотой 2 ГГц – свыше 600 тыс. параметров в секунду.
Архивные данные могут использоваться мониторами, экспортироваться в приложения Windows, а также отображаться на графическом экране (эту функцию реализует графический элемент Тренд).
Арихивирование проекта
Специализированный монитор Logger (Регистратор) может записывать в определенный для него архив SIAD значения атрибутов каналов всех узлов проекта. Данные в этот монитор могут быть переданы по протоколам I-NET и M-LINK .
19. Trace mode 6 trace mode 6 Отчет тревог и генерация сообщений. Файл восстановления
Мониторы могут генерировать сообщения в различных ситуациях при работе АСУ – например, при выходе значения канала класса FLOAT за установленную границу, при изменении статуса работника (т.е. при изменении соответствующего атрибута канала класса Персонал) и т.п. Эти сообщения заносятся в специальный текстовый файл – отчет тревог (ОТ), который конфигурируется для узла. В ОТ заносятся сообщения по каналам, для которых установлен соответствующий флаг.
Конфигурирование ОТ разрешает монитору генерацию сообщений. Тексты сообщений для событий могут быть заданы в словарях. Если канал связан со словарем, генерируются сообщения из словаря, в противном случае монитор генерирует сообщения по умолчанию. Для некоторых каналов критерии генерации сообщений зависят от параметров этих каналов.
В словаре могут быть заданы дополнительные направления передачи сообщений – например, в виде SMS-сообщений на указанный номер сотового телефона, по сети консолям и т.п.
Ряд графических элементов, используемых при разработке графических экранов, позволяет оператору заносить в отчет тревог произвольные сообщения, а также просматривать все сообщения ОТ и квитировать их (информация о квитировании также заносится в отчет тревог).
Файл восстановления
Для узла может быть определен файл восстановления (дамп). В этот файл монитор записывает последние значения атрибутов каналов узла. Данные заносятся в дамп по каналам, для которых установлен соответствующий флаг, а также по каналам, созданным при работе в реальном времени. Дамп используется для восстановления значений каналов узла после рестарта монитора.
