Группировка и разгруппировка объектов

Для того, чтобы группа объектов была «единым целым», то есть фигуры не сдвигались друг относительно друга, имеется возможность группировки объектов.

Для группировки следует выделить нужные объекты и на кнопке Действия панели Рисование выбрать команду Группировать. После группировки объекты передвигаются вместе, однако сохраняется возможность оформления отдельно каждой фигуры, входящей в группу.

Для проведения обратной операции на кнопке Действия панели Рисование выбрать команду Разруппировать.

Расположение объектов по слоям

Объекты могут располагаться по слоям относительно друг друга или относительно текста (см. Рис. 2 .12).

Рис. 2.12. Расположение объектов по слоям

Для помещения объекта на более дальний слой выделите его и выполните команду Действия/Порядок/Переместить назад.

Для помещения объекта на более ближний слой выделите его и выполните команду Действия/Порядок/Переместить вперед.

Для помещения объекта на самый дальний слой выделите его и выполните команду Действия/Порядок/На задний план.

Для помещения объекта на самый ближний слой выделите его и выполните команду Действия/Порядок/На передний план.

Вращение и выравнивание объектов

Для поворота объектов предназначены команды кнопки Действия/Повернуть_Отразить (см. Рис. 2 .13)

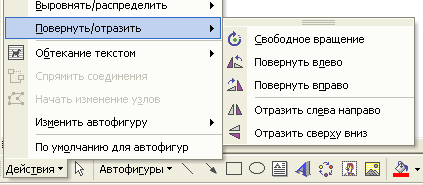

Рис. 2.13. Поворот объектов

Для выравнивания группы объектов относительно горизонтальной, вертикальной оси, краев и др. следует выделить их и воспользоваться командами кнопки Действия/Выровнять_Распределить (см. Рис. 2 .14)

Рис. 2.14. Выравнивание объектов

Совет: Кроме панели инструментов Рисование для работы с объектами можно использовать команду меню Формат/Объект, Формат/Автофигура и др. в зависимости от того, с каким объектом производятся операции.

Использование диаграмм

Вставка организационной диаграммы

Для иллюстрации иерархических отношений, таких как структура руководителей отделов и их подчиненных в организации, можно создать организационную диаграмму.

Для вставки организационной диаграммы можно выполнить одно из следующих действий:

• выполнить команду меню Вставка/Организационная диаграмма;

• щелкнуть кнопку – Добавить диаграмму или организационную диаграмму на панели инструментов Рисование;

• в области соответствующей разметки слайда щелкнуть кнопку для вставки Организационной диаграммы .

Библиотека диаграмм представляет шесть типов диаграмм:

• Отображение структуры отношений

• Отображение процесса непрерывного цикла

• Отображение отношений с корневым элементом

• Отображение фундаментальных отношений

• Отображение областей перекрывания элементов

• Отображение шагов, направленных на достижение цели .

Редактирование организационной диаграммы

При выборе первого типа диаграммы на слайд будет помещена диаграмма, представленная на Рис. 2 .15., и откроется панель инструментов Организационная диаграмма.

Рис. 2.15. Редактирование организационной диаграммы

Добавление элементов диаграммы

Элементы диаграммы могут относиться друг к другу как:

• подчиненный – звено на следующем уровне иерархии, т.е. новая фигура помещается под выделенной и соединяется с ней;

• коллега – звено на том же уровне иерархии, т.е. новая фигура помещается рядом с выделенной и соединяется с той же фигурой руководителя;

• помощник – звено на более низком уровне иерархии, но находящееся выше следующего уровня, т.е. новая фигура помещается под выделенной и соединяется с ней уступом.

Для добавления следующего элемента диаграммы следует выделить то звено, относительно которого производится добавление, и воспользоваться кнопкой Добавить фигуру на панели инструментов Организационная диаграмма (см. Рис. 2 .16).

Рис. 2.16. Добавление фигуры диаграммы
