Пояснения по двигателям Основные характеристики асинхронных электродвигателей общего применения
На рис. 1.1 представлена характеристика асинхронного электродвигателя, выражающая зависимость частоты вращения двигателя от величин вращающего момента.
Рис. 1.1
Здесь Тном − номинальный вращающий момент;
Тнач (или Тпуск) − момент, развиваемый при пуске двигателя;
Тmax − максимальный момент (кратковременный);
nном − номинальная частота вращения двигателя;
nкр − критическая частота вращения двигателя;
nс − синхронная частота вращения двигателя (при отсутствии нагрузки), то есть частота вращения магнитного поля, она зависит от частоты тока f и числа пар полюсов р:
nс = 60f / p.
Асинхронная
угловая скорость, рад/сек:
.
При стандартной частоте f = 50 с-1 и числе пар полюсов р от 1 до 4 синхронная частота вращения двигателя nс = 3000, 1500, 1000, 750 об/мин.
Частота вращения nном, указываемая в каталогах электродвигателей, относится к номинальному режиму, её и принимают во внимание при определении общего передаточного отношения привода.
Под действием нагрузки частота вращения вала электродвигателя nэд уменьшается по сравнению с nс, возникает скольжение s, определяемое по формуле s = (nс – nэд) / nс. Следовательно, nэд = nс ∙ (1 – s).
К основным типам асинхронных электродвигателей трёхфазного тока, предназначенных для приводов общего применения, относят двигатели единой серии марок:
4АН – электродвигатели, защищенные от попадания капель и твёрдых частиц и от прикосновения к вращающимся и токоведущим частям;

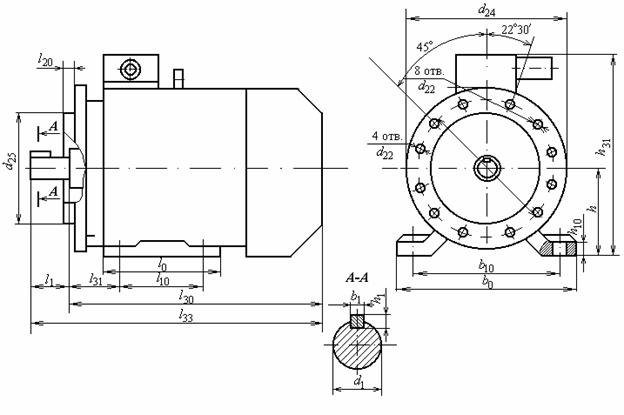

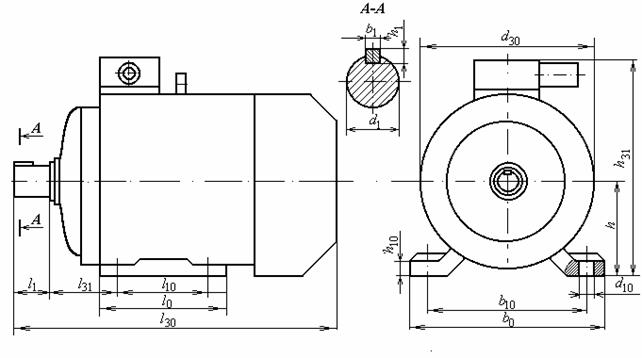

4А − электродвигатели закрытые обдуваемые по ГОСТ 19523-74 (рис. 1.2). Формы исполнения: М100 − электродвигатели горизонтальные, станина на лапах (см. рис.1.2, а); М200 − то же и дополнительно с фланцем на щите (см. рис 1.2, б);
АО2 − электродвигатели закрытые обдуваемые по ГОСТ 13859-68 и их модификации.
Технические данные электродвигателей содержатся в каталогах, в табл. 1.3, 1.4 приведены краткие выдержки из них.
а
б
Рис. 1.2
Таблица 1.3. Двигатели асинхронные короткозамкнутые трёхфазные серии 4А общепромышленного применения; закрытые обдуваемые. Технические данные
Номинальная мощность Рном, кВт |
Синхронная частота, об/мин |
|||
3000 |
1500 |
1000 |
750 |
|
0,25 |
– |
– |
– |
71В8/680 |
0,37 |
– |
– |
71А6/910 |
80А8/675 |
0,55 |
– |
71А4/1390 |
71В6/900 |
80В8/700 |
0,75 |
71А2/2840 |
71В4/2810 |
80А6/915 |
90А8/700 |
1,1 |
71В2/2810 |
80А4/1420 |
80В6/920 |
90В8/700 |
1,5 |
80А2/2850 |
80В4/1415 |
90L6/935 |
100L8/700 |
2,2 |
80В2/2850 |
90L4/1425 |
100L6/950 |
112МА8/700 |
3,0 |
90L2/2840 |
100S4/1435 |
112МА6/955 |
112МВ8/700 |
4,0 |
100S2/2880 |
100L4/1430 |
112МВ6/950 |
132S8/720 |
5,5 |
100K2/2880 |
112М4/1445 |
132S6/965 |
132М8/720 |
7,5 |
112М2/2900 |
132S4/1455 |
132М6/970 |
160S8/730 |
11,0 |
132М2/2900 |
132М4/1460 |
160L6/975 |
160М8/730 |
15,0 |
160L2/2940 |
160L4/1465 |
160М6/975 |
180М8/730 |
18,5 |
160М2/2940 |
160М4/1465 |
180М6/975 |
– |
22,0 |
180S2/2945 |
180S4/1470 |
– |
– |
30,0 |
180M2/2925 |
180M4/1470 |
– |
– |
Примечание: Структура обозначения типоразмера двигателя (расшифровывается слева направо):
4 − порядковый номер серии; А − вид двигателя − асинхронный; А − станина и щиты двигателя алюминиевые (отсутствие знака означает, что станина и щиты чугунные или стальные); М − модернизированный; двух- или трёхзначное число − высота оси вращения ротора; А, В − длина сердечника статора; K, L, M, S − установочный размер по длине станины; 2, 4, 6, 8 − число полюсов; У3 − климатическое исполнение и категория размещения (для работы в зонах с умеренным климатом) по ГОСТ 15150-69.
