Методические рекомендации по выполнению курсового проекта «Привод ленточного конвейера» Цель курсовой работы.

Данные методические рекомендации предназначены для студентов, выполняющих курсовой проект по курсу «Детали машин» и «Прикладная механика» в сокращенном варианте параллельно с читаемым курсом и служат для закрепления материала курса, для лучшего усвоения специальных дисциплин, понимания принципов функционирования технологического оборудования, а также способствуют приобретению навыков расчета и проектирования этого оборудования.

Содержание и порядок выполнения курсовой работы.

В качестве объекта расчета для курсового проекта используется привод ленточного конвейера, состоящий из двигателя, соединительной муфты, одноступенчатого цилиндрического косозубого редуктора, цепной передачи с предохранительным устройством и приводного барабана с опорами. Схема привода приведена на рис. 1.

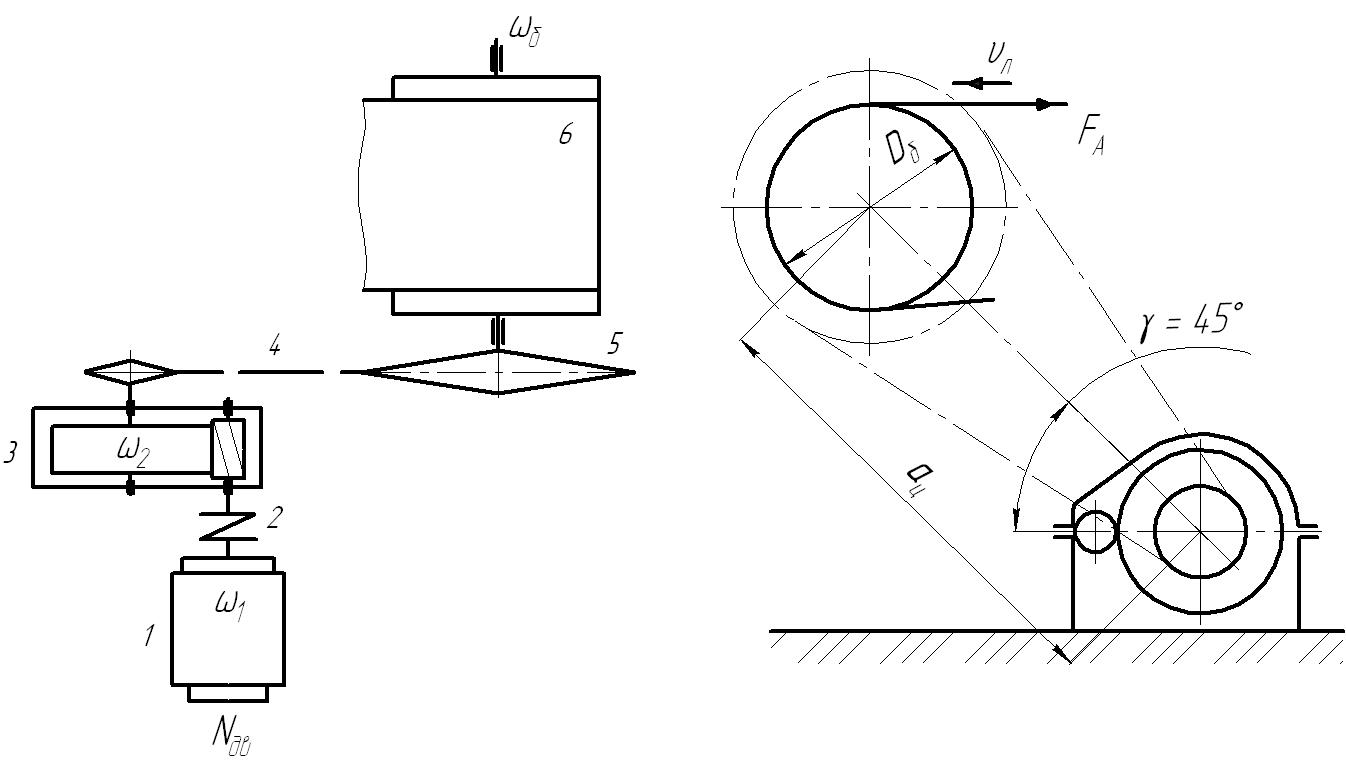

Рис. 1. Схема привода ленточного конвейера: 1 – электродвигатель,

2 – муфта, 3 – редуктор, 4 – цепь, 5 – барабан конвейера, 6 – лента

конвейера

Работа включает в себя необходимые расчеты по подбору двигателя и расчет редуктора. В работе должно быть приведено описание конструкции редуктора, метода его сборки и смазки. Все это должно сопровождаться необходимыми чертежами в тексте пояснительной записки.

Графическая часть работы содержит эскизный проект (чертеж) редуктора на миллиметровке – горизонтальный разрез (формат А1 или А2), рабочие чертежи двух сопряженных деталей (тихоходного вала и зубчатого колеса). В Приложении к данным методическим рекомендациям приведены типовые чертежи этих деталей. При выполнении расчетов в качестве рабочих зависимостей используются формулы, предлагаемые в [1], [4] и [6]. Графическая часть работы требует от студента самостоятельной проработки литературы по [2], стр. 41-52, 288-291, 318-356 и [6]. Порядок выполнения и оформления работы с необходимыми комментариями излагаются в нижеприведенном примере.

Необходимые справочные данные приведены в тексте по ходу изложения материала или в приложении к данному методическому пособию. Титульный лист пояснительной записки оформляется согласно рис. 2. Вторая страница должна содержать задание на курсовую работу, дальнейшие расчеты сопровождаются нумерацией страниц.

	Московский автомобильно-дорожный государственный технический университет (МАДИ) Кафедра «Детали машин и теория механизмов» КУРСОВОЙ ПРОЕКТ «ПРИВОД ЛЕНТОЧНОГО КОНВЕЙЕРА» Студент ___________________________ Преподаватель _____________________ 201___

Рис. 2. Пример оформления титульного листа пояснительной записки
