2.2.4. Типы обработки входных торцевых поверхностей отверстий
Предлагается выбрать следующие варианты типа обработки входной плоскости отверстия под головку крепежного изделия: обычные, цекованные, зенкованные отверстия и отверстия с местом под уплотнение.
В окне (2.13.) диалогового окна «Отверстие» необходимо выбрать тип формы входной части отверстия в зависимости от типа крепление. Справа располагается изображение формы выбранного варианта отверстия с указание в размерных окнах параметров отверстий, которые можите отредактировать и ввести другие параметры.

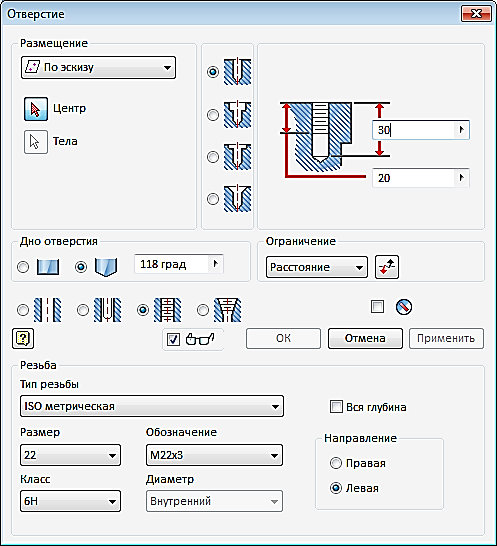

Обычное отверстие
Цилиндрическое отверстие заданного диаметра на одном уровне с плоской гранью (рис. 2.13.).
Рис. 2.13. Отверстие обычное цилиндрическое

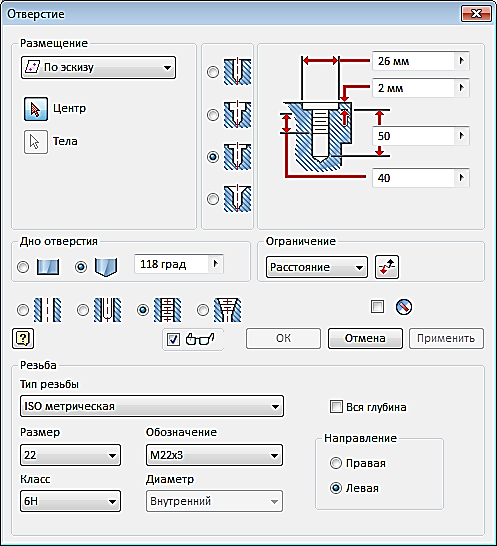

Цековка отверстия - это зачистка торцевой поверхности отверстия, обычно выполняются с помощью насадочных головок, имеющих торцовые зубцы, для обработки бобышек под шайбы, упорные кольца, гайки и представляет собой отверстие заданного диаметра, имеющее в пересечении с исходной гранью цилиндрическое углубление (цековку) (рис. 2.14.). Для конусных резьбовых отверстий нельзя использовать тип "Цековка".
Рис. 2.14. Отверстие с цековкой
Место под уплотнение отверстия представляет собой отверстие заданного диаметра с местом под уплотнение определенного диаметра и глубины. Глубина отверстия и резьбы измеряются от нижней поверхности места под уплотнение (2.15.).
Рис. 2.15. Отверстие с местом для уплотнения

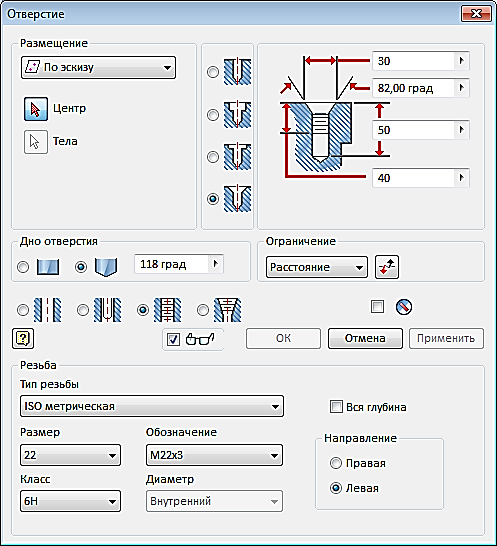

Зенковка отверстия - обработка торцевой части отверстия с помощью специального многолезвенного режущего инструмента (Зенковки) с целью получения конических углублений, опорных плоскостей вокруг отверстий или снятия фасок центровых отверстий. Применяется для обработки просверлённых отверстий под головки болтов, винтов и заклёпок (рис. 2.16.).
Рис. 2.16.
2.2.5. Ограничения при создании отверстий

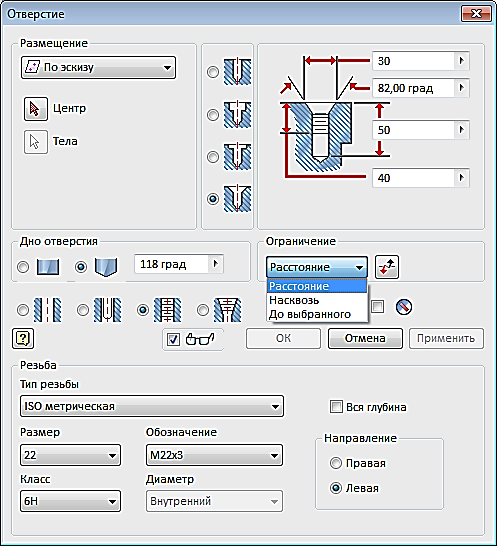

Доступны следующие типы ограничения, выбираемые из выпадающего списка: «Расстояние», «Насквозь» и «До выбранного» (рис.2.17).
Расстояние -
ограничения
глубины отверстия заданным положительным
значением. Расстояние измеряется
перпендикулярно исходной плоской грани
или рабочей плоскости. Кнопка
позволяет изменить направление выбора
расстояния на противоположное (рис.
2.18.).
Рис. 2.18. Выбор ограничения «Расстояние»
Насквозь - Отверстие проходит через все грани (рис 2.19.).
Рис. 2.19. Выбор ограничения «Насквозь»

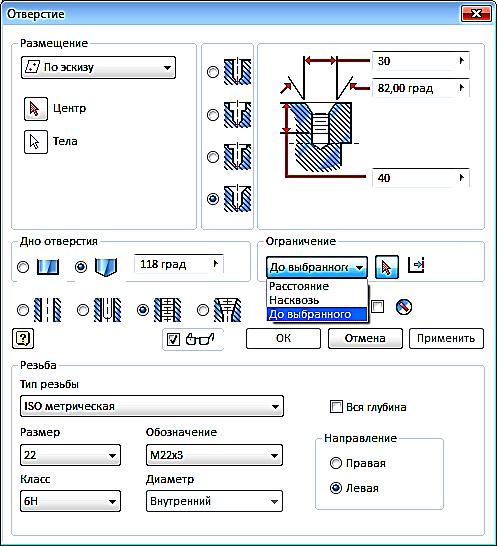

До выбранного
- ограничение глубины отверстия выбранной
плоской гранью. Следует выбрать конечную
ограничивающую поверхность для отверстия
.
Рис. 2. 20. Выбор ограничения «До выбранного»

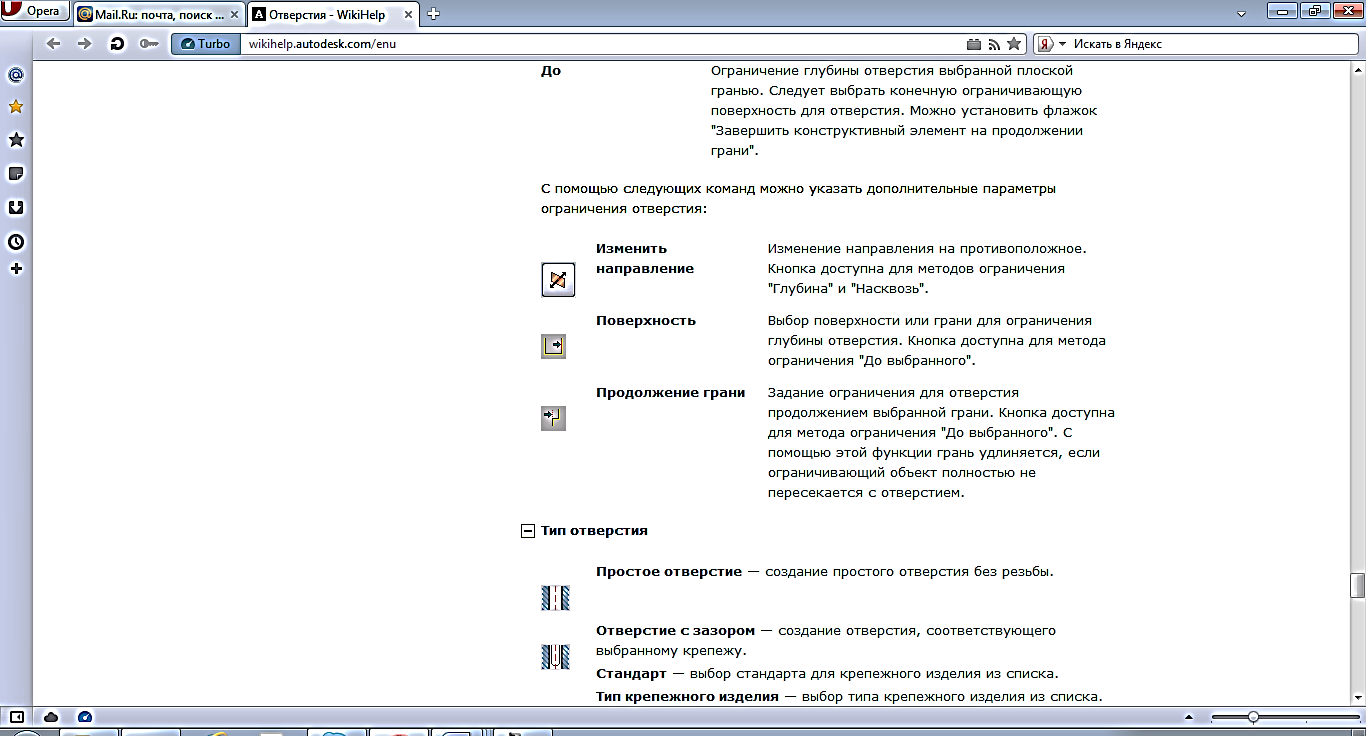

С помощью следующих команд можно указать дополнительные параметры ограничения отверстия:
Поверхность
- выбор
поверхности или грани для ограничения
глубины отверстия. Кнопка доступна для
метода ограничения "До
выбранного".
Продолжение
грани
- задание
ограничения для отверстия продолжением
выбранной грани. Кнопка доступна для
метода ограничения "До
выбранного".
С помощью этой функции грань удлиняется,
если ограничивающий объект полностью
не пересекается с отверстием.
