2. Технология создания резбы на стержне и в отверстии при создании эми в системе автоматизированного проектирования inventor 2013

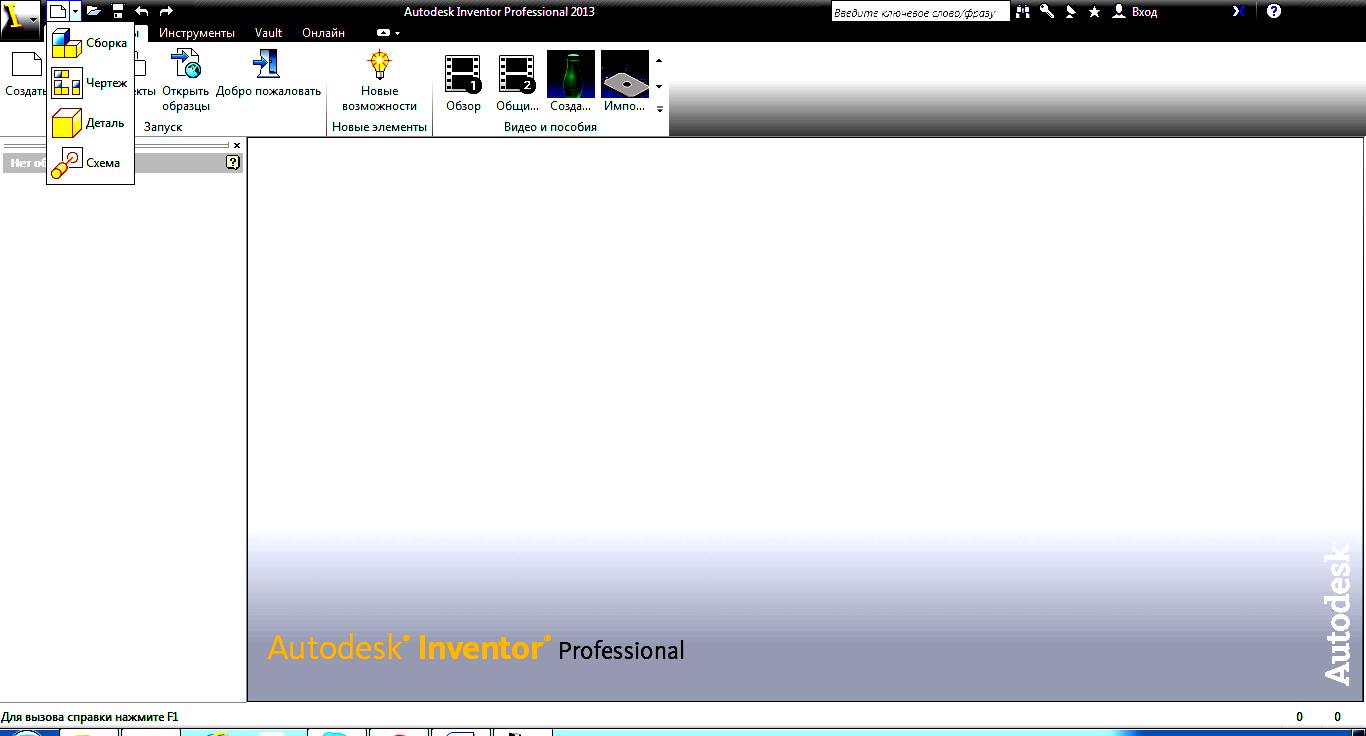

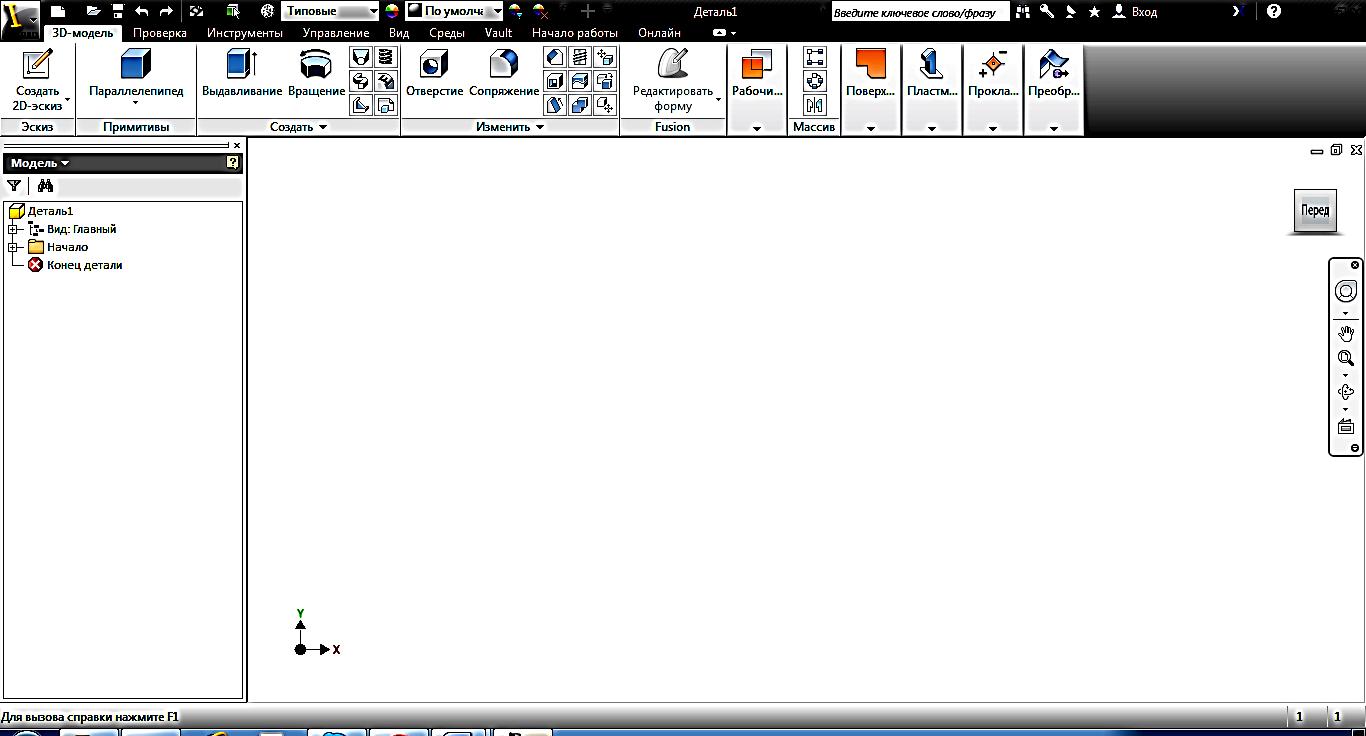

Создание резьбы на трехмерных моделях осуществляется в модуле «Деталь». Для его загрузки выберем в быстром меню в закладке «Создать» инструмент «Деталь» .

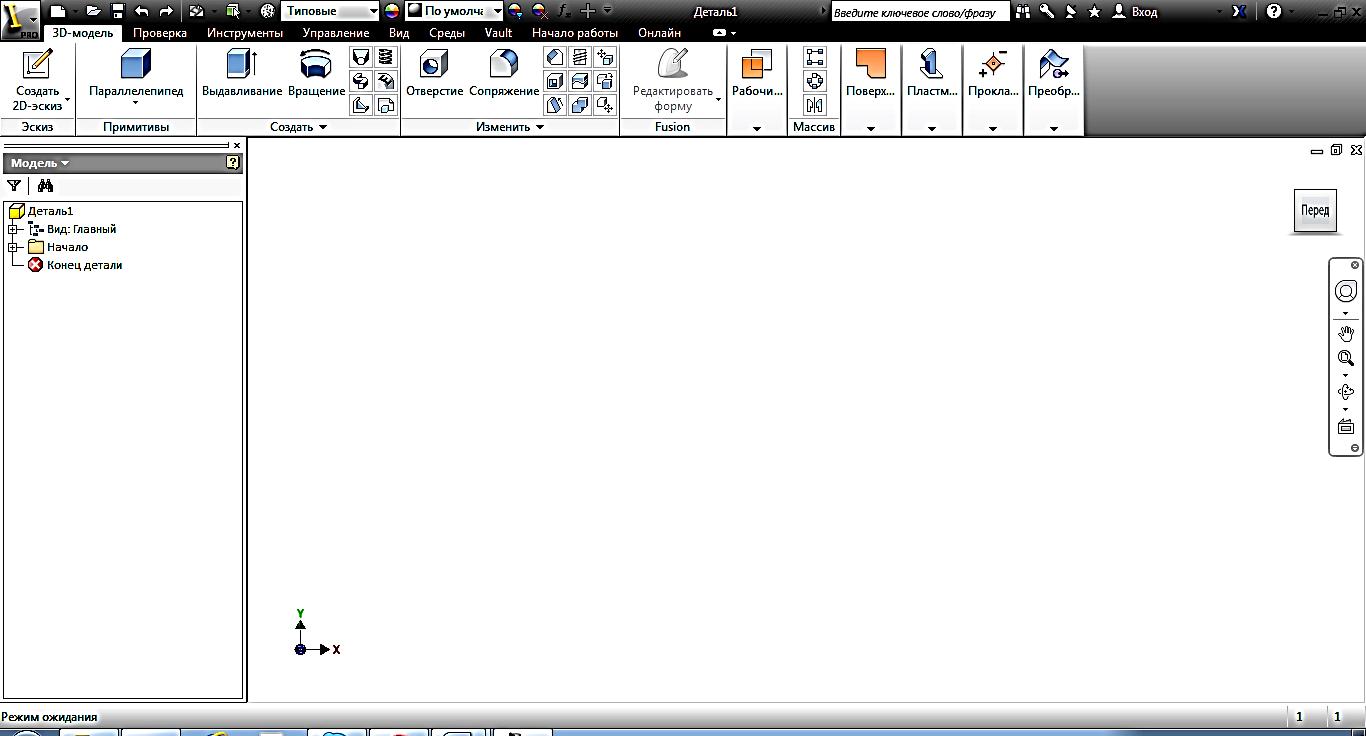

Для формирования резьбы при создании геометрических моделей деталей в Inventor 2013 используются команды «Отверстие» и «Резьба» , расположенные на панели «Изменить».

Команда «Резьба» создает резьбу в отверстих (внутренняя резьба) или на цилиндрических элементах (внешняя резьба), таких как валы, шпильки и болты. Можно указать место расположения резьбы, длину, отступ начала резьбы, направление, тип, номинальный размер, класс и шаг резьбы. Данные для резьбы храняться в электронной таблице и могут быть настроены пользователем.

Команда «Отверстие» позволяет создавать отверстия по точкам эскиза или другим выбранным геометрическим элементам.

Можно создавать просттые, резьбовые, конусные и конусные резьбовые отверстия, а также включать типы резтбы из таблицы с данными для резьбовых соединений. Пользователь может создавать отверстия с цековкой, зенковкой или местом под утопление. Можно задавать допуски для размеров отверстия.

2.1. Создание резьбы на геометрических моделях деталей с помощь команды «Резьба»

Создание резьбы с помощью команды «Резьба» . В начале рассмотрим построение внешней резьбы на цилиндрическом стержне диаметром 20 мм и длиной 100 мм.

Щелкнем на команде «Резьба» , расположенной на панель «Изменить» в закладке «3D-модель». Появиться панель «Резьба» (рис. 2.1).

Рис. 2.1. Диалоговое окно «Резьба»

В диалоговом окне предлагается:

• выбрать грань, на которой будет создаваться резьба ;

• указать с помощью переключателя можно зать режим отображения или не отображения резьбы;

• в окне «Длина резьбы» можно включить или выключить параметр «На всю длину». Если параметр отключть, убрав галочку, то, как показано на рисунке 2.1., окна «Смещение» и «Длина» становяться активными и в них необходимо ввести соответствующие мараметры. Если выбран вариант «На всю длину», то указанные окна становятся не активными.

• При выключенном режиме «На всю длину» в активном состоянии находится кнопка смены конца стежня начала резьбы . Её нажатие ведет к смене конца цилиндра, с которого начинается резьба.

Закладка «Параметры» содержит рараметры настройки выбора нужных параметров резьбы (рис.2.2.).

Рис. 2.2. Закладка «Параметры» диалогового окна «Резьба»

В окнах диалогового окна можно установить из выпадающего списка следующие параметры резьбы: «Тип резьбы», «Размер» (номинальный диаметр резьбы), «Обозначение» (шаг резьбы), «Класс точности», указать направление резьбы «Правая» или «Левая».

Построим резьбу на стержне диаметром 20 мм и длиной 100 мм. Актитивизируем команду «Резьба» . В диалоговом окне «Резьба» (рис. 2.1.) кнопка «Грань» является активной, если нет, то необходимо на ней щелкнуть.

Укажите на цилиндрическую поверхность стержня. В зависимости от того, ближе к какому концу стежня выбирается поверхность, с той стороны и будет формироваться резьба (рис. 2.3.)

После указания поверхности стержня визуализируется положение резьбы с длиной по умолчанию 10 мм.

В окне «Отображать в модели» поставим галочку.

В окне «На всю длину» уберем галочку и введем в окне «Длина» 40 мм. Длина резьбы на стержне изменится на 40 мм. Нажмите на кнопку «Применить» (рис. 2.4.).

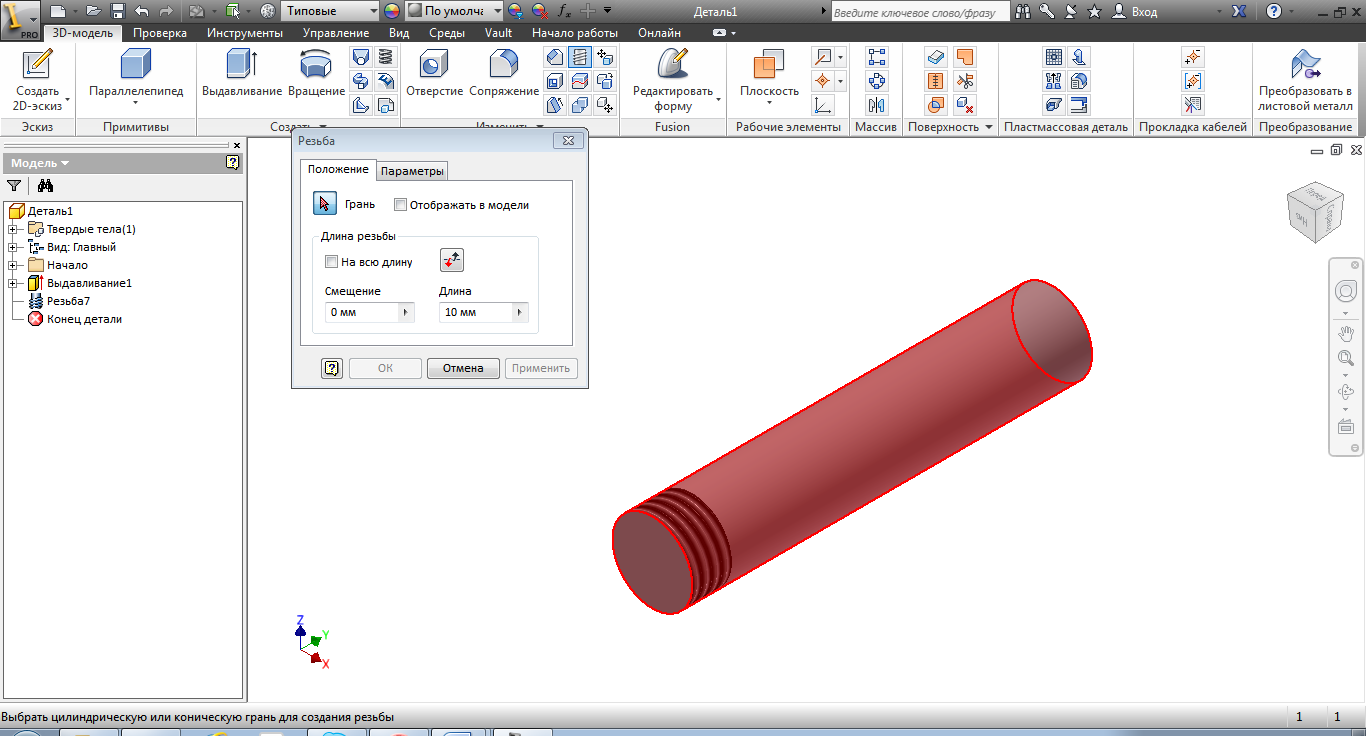

Рис. 2.3. Визализация формирования резьбы

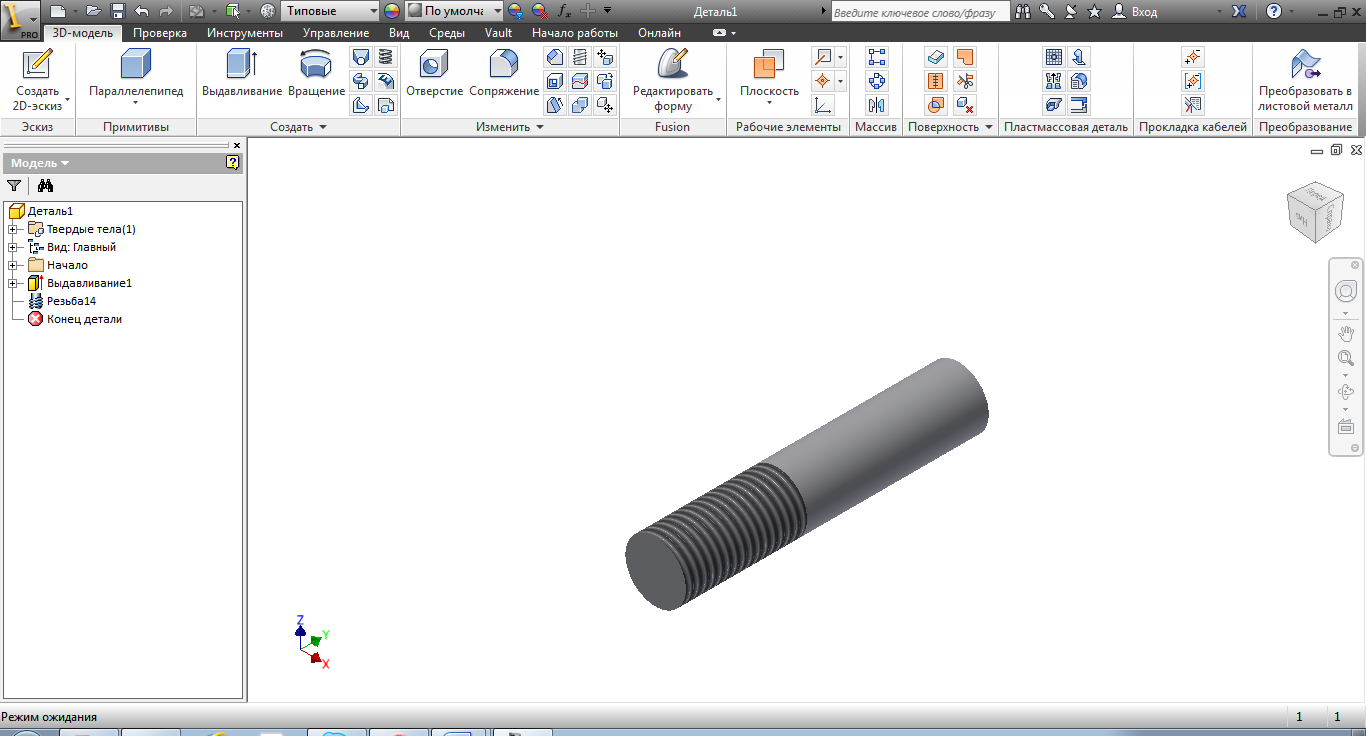

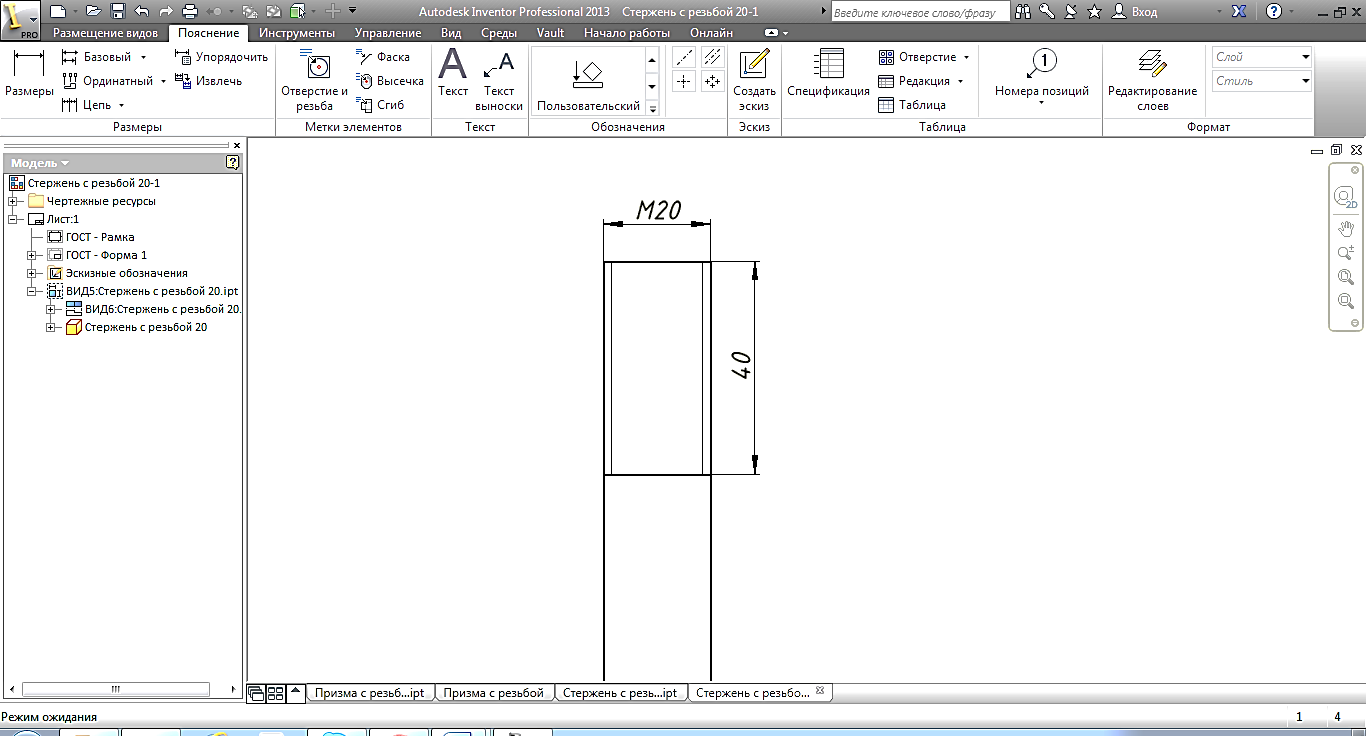

Рис. 2.4. Резба на 3D-модели стержня и полученный по ней чертеж

В дерев построения «Браузера» появиться новый элемент «Резьба 1». Щёлкнув на этом компоненте, можно его активизировать и внести необходимые изменения через появляющееся диалоговое окно (рис.2.1.)

Построение резьбы в отверстии осуществляется аналогично. Рассмотрим построение резьбы в отверстии 20 мм (рис. 2.5.).

Щелкнем на команде «Резьба» , расположенной на панель «Изменить» в закладке «3D-модель». Появиться панель «Резьба» (рис. 2.1).

В окне «Длина» введем 30 мм и нажмем кнопку «Применить». В отверстии появится изображение резьбы с номинальным диаметром 20 мм и длиной 30 мм (рис. 2.7).

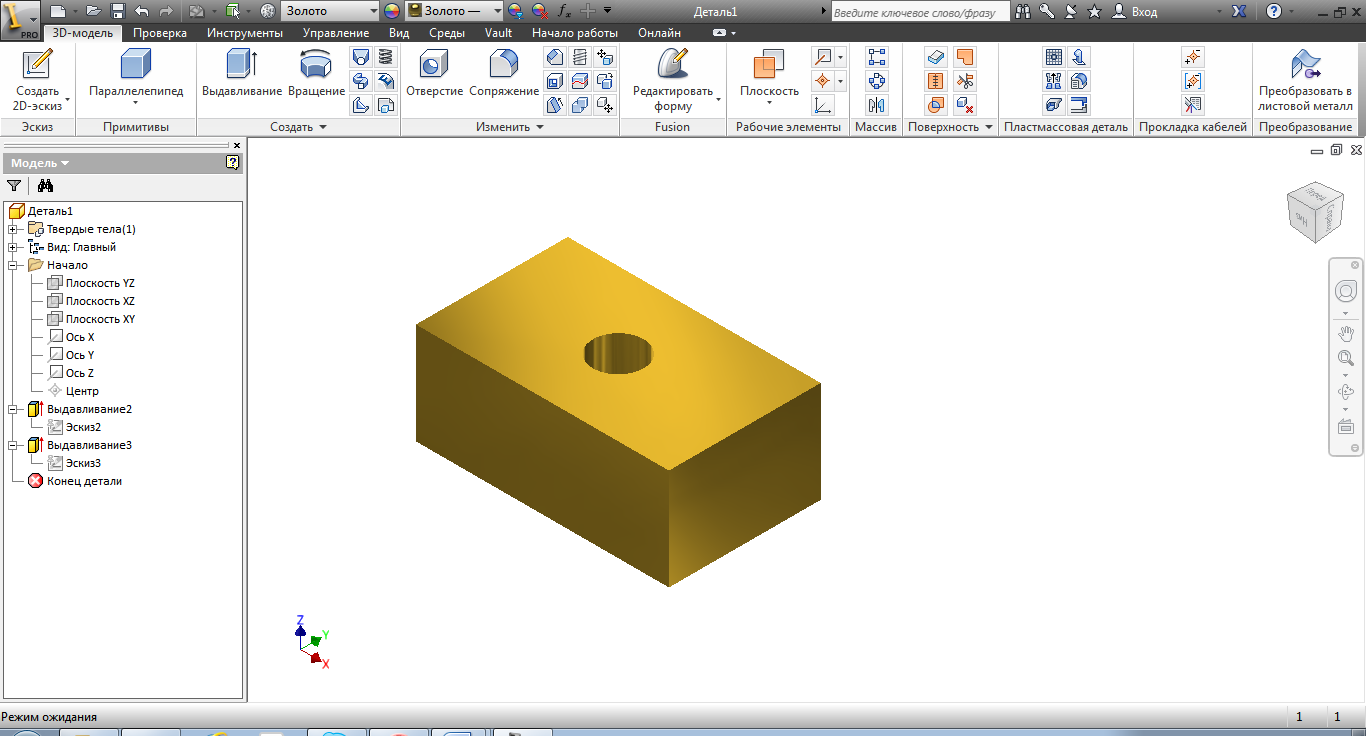

Рис. 2.5. Пластина с отверстием

Рис. 2.6. Выбор поверхности отверстия

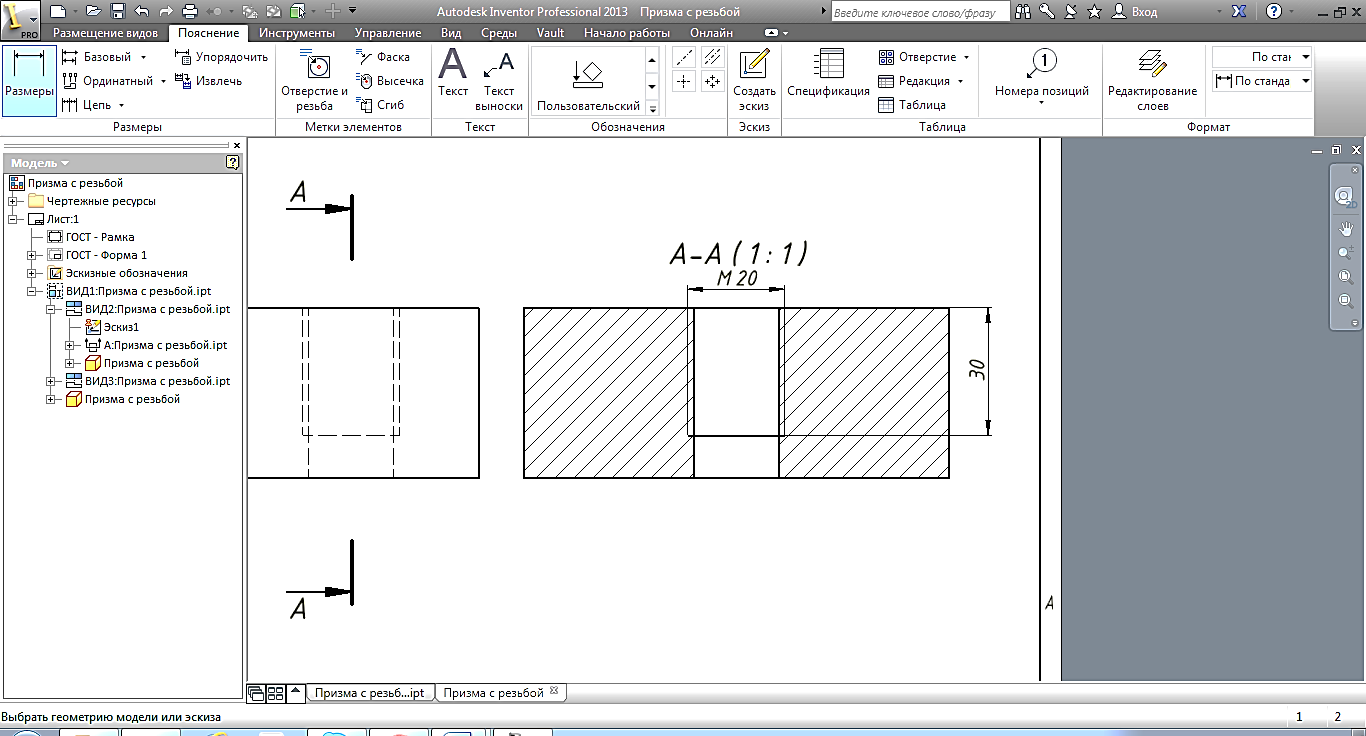

Рис. 2.7. Резьба в отверстии в 3D-модели и на чертеже
