2. Конструкция дорожной одежды и объёмы работ

Согласно заданию конструкция проектируемой дорожной одежды состоит из покрытия, основания и дополнительного слоя основания. Конструкция дорожной одежды приведена в таблице 1.7.

1. Конструкция дорожной одежды

Таблица 1.7 – Конструкция дорожной одежды

Расположение	Материал конструктивного слоя	Толщина слоя, см
Дополнительный слой	Песок средней крупности ГОСТ 8736-93	50
Нижний слой основания	Гравийно-песчаная смесь С 6 ГОСТ 25607-94	36
Верхний слой основания	Чёрный щебень уложенный по способу заклинки ГОСТ 9128-97	16
Нижний слой покрытия	Асфальтобетон пористый на битуме БНД-90/130 ГОСТ 9128-97	9
Верхний слой покрытия	Асфальтобетон плотный на битуме БНД-90/130 ГОСТ 9128-97	7

Схема конструкции дорожной одежды представлена на рисунке 1.2.

СХЕМА КОНСТРУКЦИИ ДО РИСУНОК 1,2

2. Объёмы работ

Объемы работ по строительству дорожной одежды рассчитываем с учетом заданной категории дороги - Iб и протяженности проектируемого участка автомобильной дороги – 15 км.

Рассмотрим расчет объемов работ по устройству каждого конструктивного слоя дорожной одежды представлен геометрическим способом с изображением параметров каждого слоя и расчетом по формуле:

V=LS (1.3)

где L – протяженность участка укладываемого слоя, (Lкм=1000м;Lуч=15000м)

S – площадь поперечного сечения конструктивного слоя, м2.

Привожу расчет объемов работ по строительству каждого конструктивного слоя на один километр и на весь проектируемый участок автомобильной дороги.

Дополнительный слой основания - песок средней крупности , толщиной 50 см:

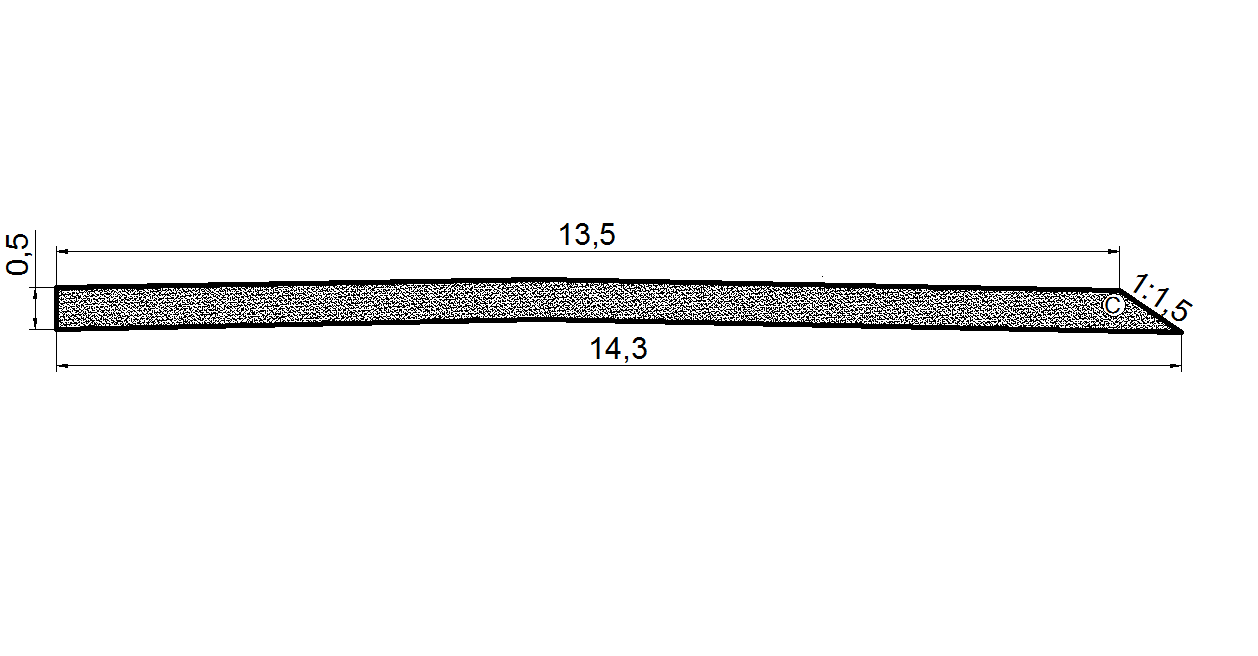

Рисунок 1.3 – Дополнительный слой основания - песок средней крупности

V1км=1000((13,5+14,3)/2)0,52=13900 м³

V15км=1513900=208500 м³

Нижний слой основания – гравийно-песчаная смесь С6 толщиной 36 см:

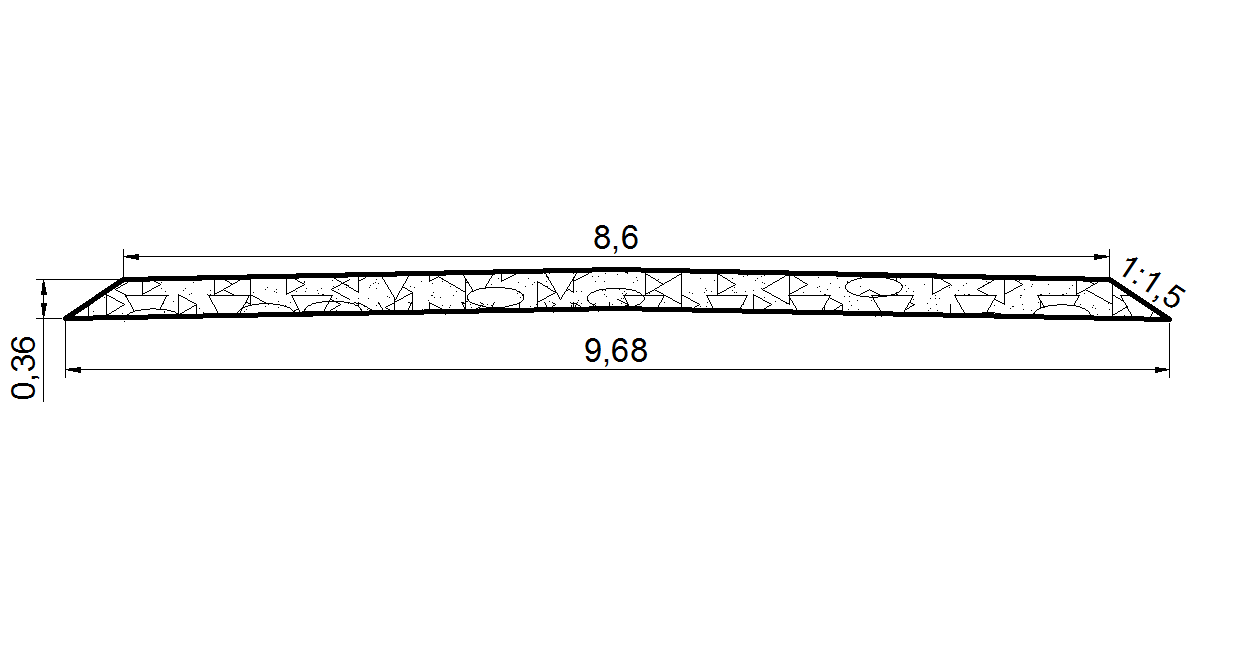

Рисунок 1.4 – Нижний слой основания – гравийно-песчаная смесь С6

V1км=1000(8,6+9,68)/20,362=6581м³

V15км= 156581=98712м³

Верхний слой основания – чёрный щебень, уложенный по способу заклинки толщиной 16 см:

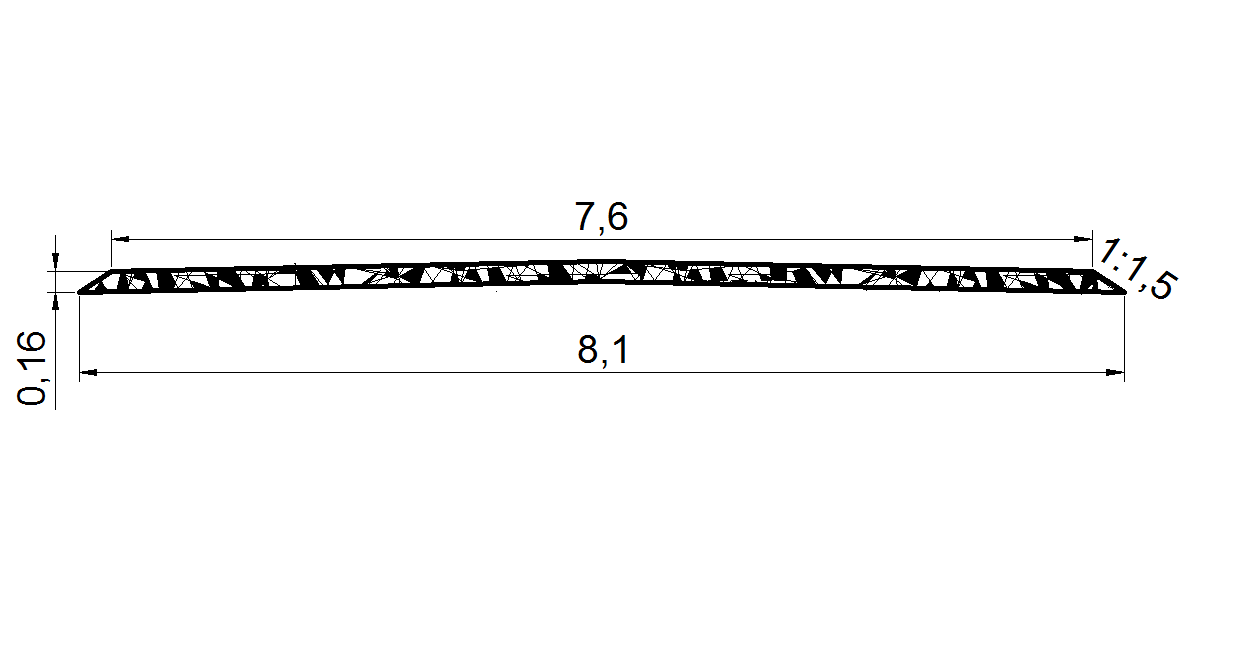

Рисунок 1.5 – Верхний слой основания – чёрный щебень, уложенный по способу заклинки

V1км=1000(7,6+8,1)/20,162=2512м³

V15км= 152512=37680м³

Нижний слой покрытия – асфальтобетон пористый на битуме БНД90/130 толщиной 0,09 см.

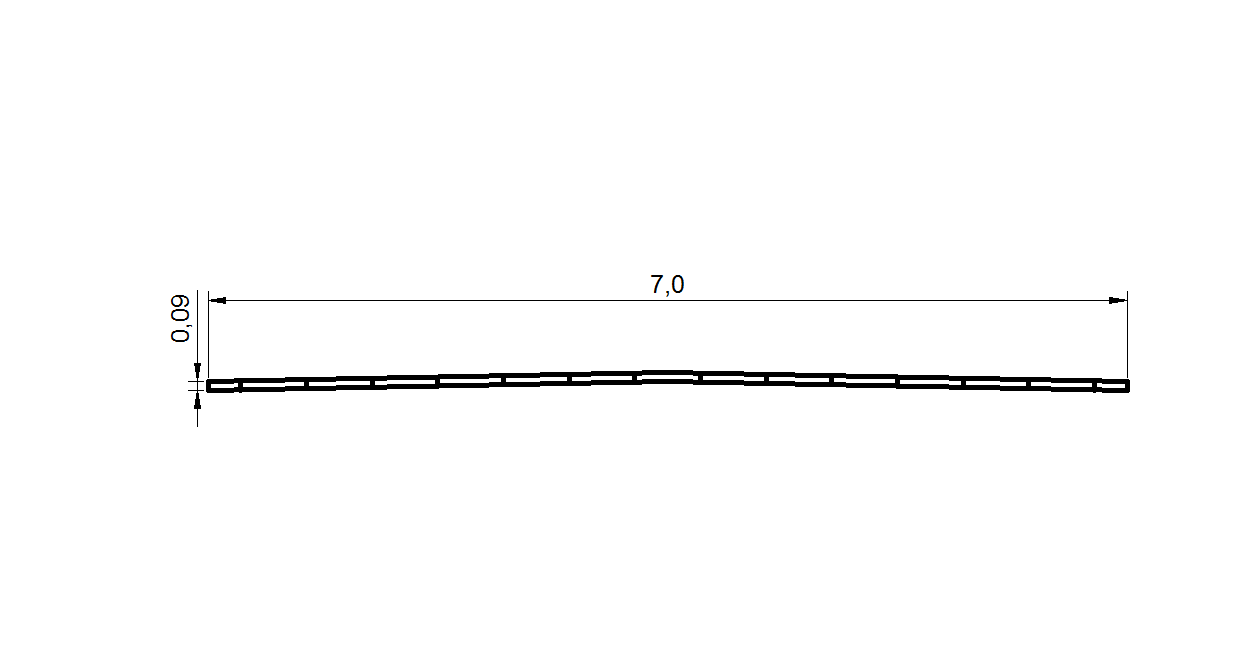

Рисунок 1.6 – Нижний слой покрытия – асфальтобетон пористый на битуме БНД90/130

V1км=10000,097,02=1260 м³

V15км=151260=18900 м³

Верхний слой покрытия – асфальтобетон плотный на битуме БНД90/130 толщиной 0,09 см.

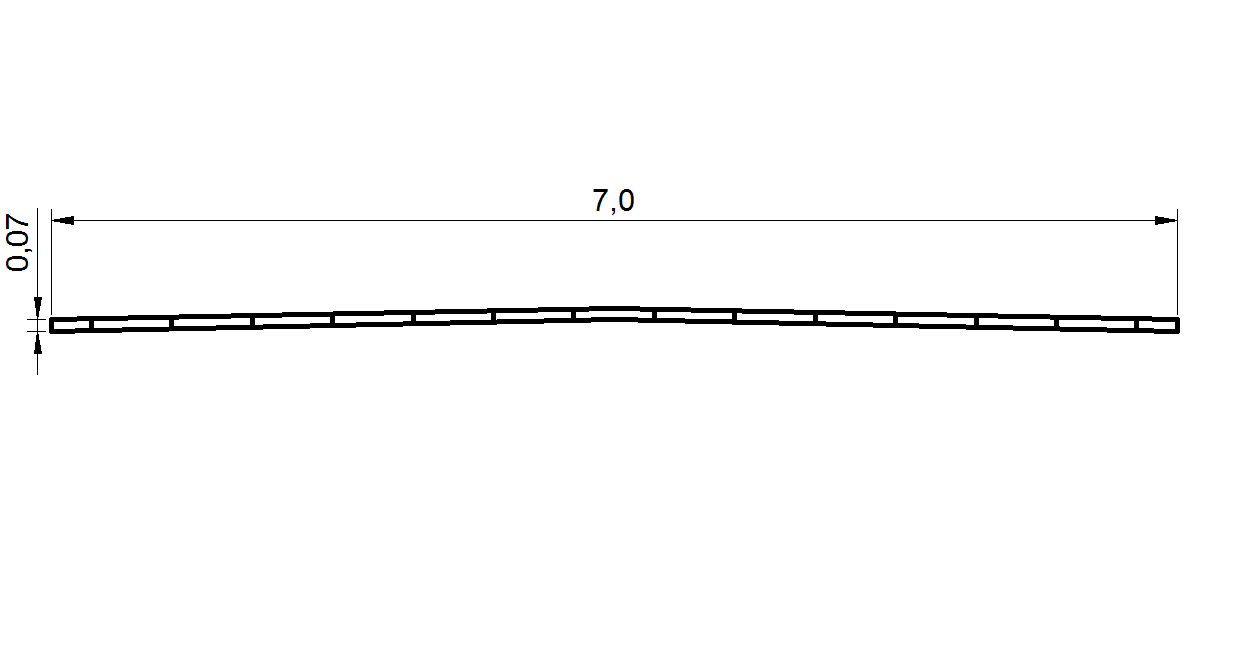

Рисунок 1.7 – Верхний слой покрытия – асфальтобетон плотный на битуме БНД90/130

V1км=10000,077,02=980 м³

V15км=15980=14700 м³

Обочина из щебеночной смеси С6

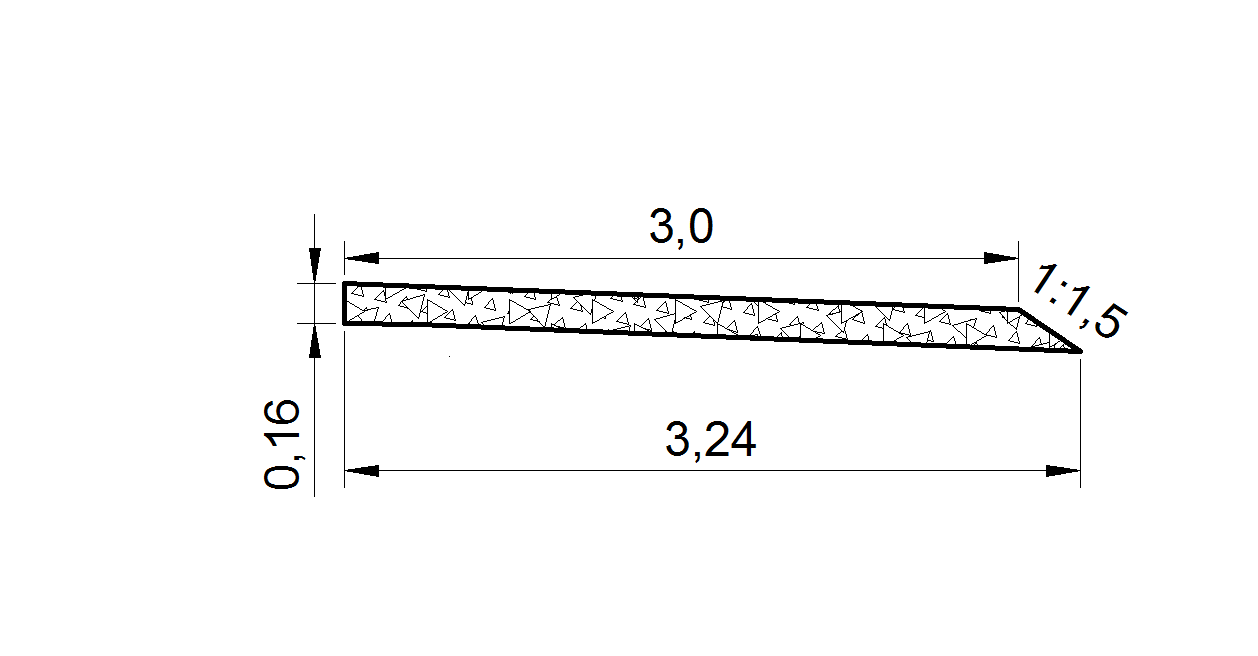

Рисунок 1.8 Обочина из щебеночной смесиС6

V1км=(1000((3+3,24)/2)0,16)2=998м³

V15км= 15998=14976м³

Грунт для присыпки обочин

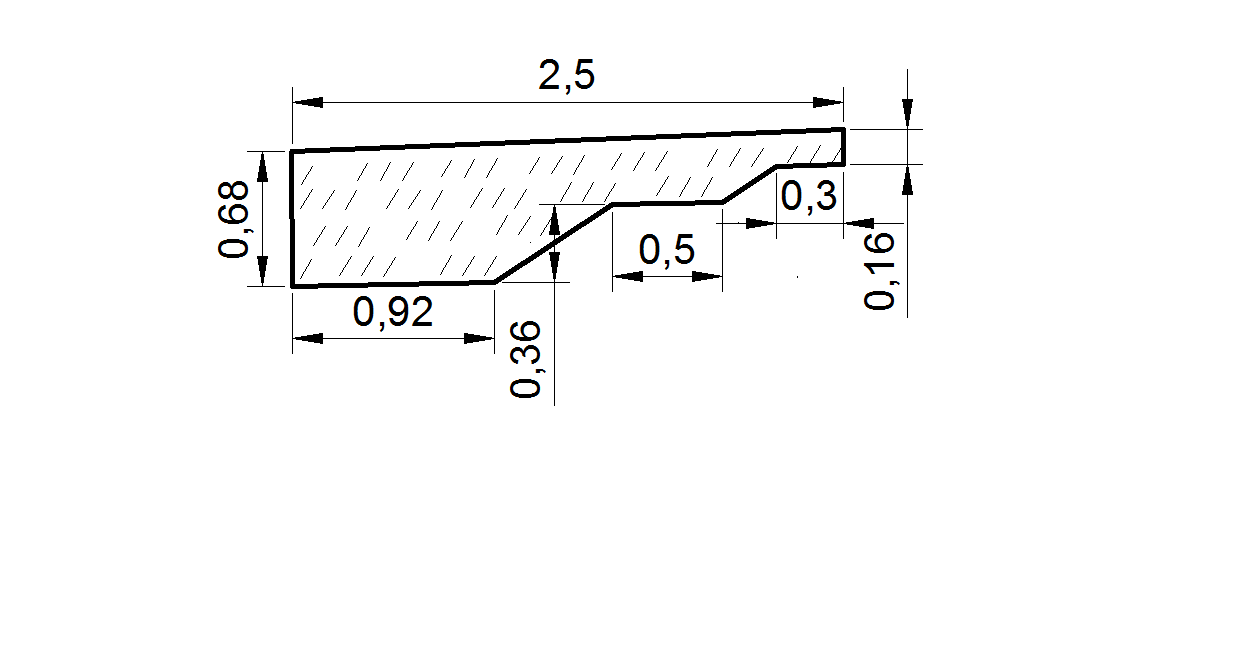

Рисунок 1.9 Грунт для присыпки обочин

Площадь фигуры получена с помощью средств AutoCAD. S=1,9 м²

V1км=10001,92=3800м³

V15км= 153800=57000м³

Грунт для присыпки разделительной полосы

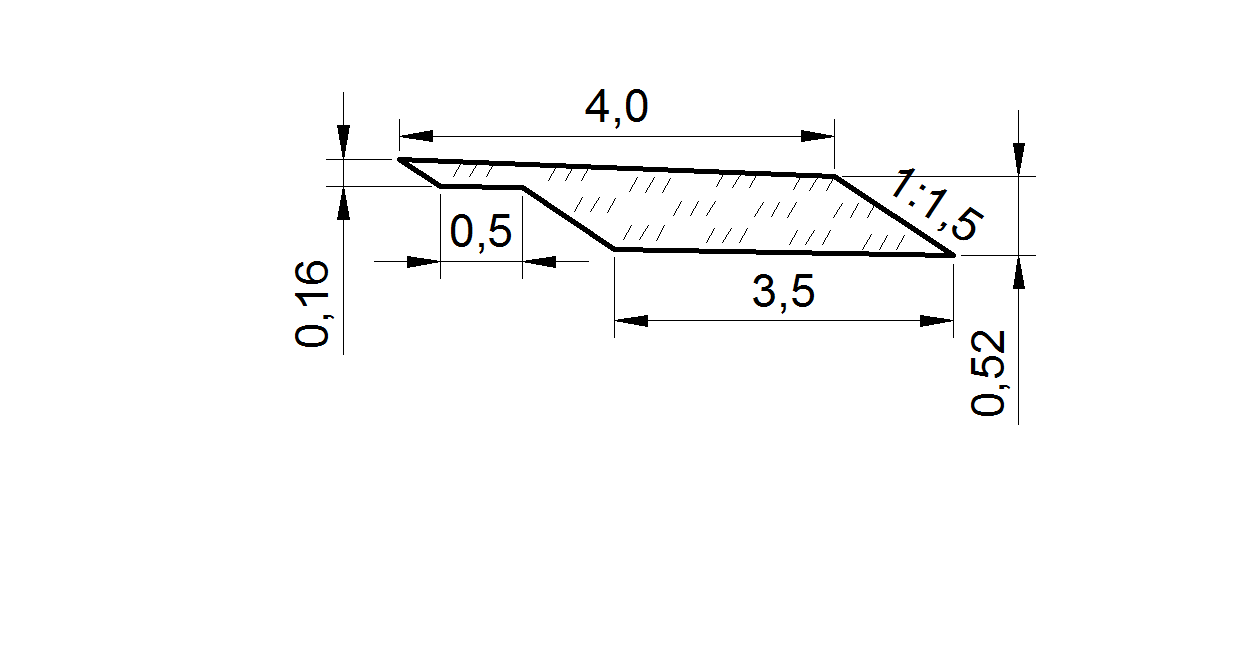

Рисунок 1.10 Грунт для присыпки разделительной полосы

Площадь фигуры получена с помощью средств AutoCAD. S=1,1 м²

V1км=10001,12=2200м³

V15км= 152200=33000м³

Полученные данные сводим в таблицу 1,8

Таблица 1,8 - Объем работ по строительству дорожной одежды.

Наименование слоя	Размеры конструктивного слоя дорожной одежды, м			Объём
	Толщина	Ширина	Длинна	Ед. изм	Колличество
					На 1 км	На 15 км
Верхний слой покрытия – асфальтобетон плотный на битуме БНД90/130	0,07	14	15000	м3	980	14700
Нижний слой покрытия – асфальтобетон пористый на битуме БНД90/130	0,09	14	15000	м3	1260	18900
Верхний слой основания – чёрный щебень, уложенный по способу заклинки	0,16	15,7	15000	м3	2512	37680
Нижний слой основания – гравийно-песчаная смесь С6	0,36	18,28	15000	м3	6581	98712
Дополнительный слой основания - песок средней крупности	0,5	27,8	15000	м3	13900	208500
Грунт для присыпки обочин	0,68	8	15000	м3	3800	57000
Грунт для присыпки разделительной полосы	0,52	5	15000	м3	2200	33000
