4. Разработка технологической схемы строительства верхнего слоя основания

Работы по строительству верхнего слоя основания ведутся на трёх захватках. Длина сменной захватки составляет 220 м.

На I захватке:

- подгрунтовка основания автогудронатром ДС-53А битумом, норма розлива 1,2 л/м², коэффициент использования по времени 0,99

На II захватке:

- доставляется чёрного щебня фракции 20-40 к месту укладки автосамосвалами МАЗ-510 грузоподъемностью 7 т с выгрузкой в распределитель щебня, применяется 63 автосамосвалов, коэффициент использования по времени 0,99;

- чёрного щебня фракции 20-40 распределяется распределителем каменных материалов коэффициент использования по времени 0,78.

- уплотнение чёрного щебня фракции 20-40 производится самоходными катками на пневматических шинах ДУ-31А массой 16 т, коэффициент использования по времени 0,35. Уплотнение ведётся челночными проходками.

На III захватке:

- доставляется чёрного щебня фракции 10-2 к месту укладки автосамосвалами МАЗ-510 грузоподъемностью 7 т с выгрузкой в распределитель щебня, применяется 63 автосамосвалов, коэффициент использования по времени 0,99;

- чёрного щебня фракции 10-20 распределяется распределителем каменных материалов коэффициент использования по времени 0,78.

- уплотнение чёрного щебня фракции 10-20 производится самоходными катками на пневматических шинах ДУ-31А массой 16 т, коэффициент использования по времени 0,35. Уплотнение ведётся челночными проходками.

Технологическая схема потока по строительству дополнительного слоя основания из песка мелкого приведена на рисунке (2.8).

5. Почасовые графики работы машин

I захватки

1. Подгрунтовка основания автогудронатром ДС-53А битумом, норма розлива 1,2 л/м².

П=37,3 м³/смену;

Объем работ на захватке равен

V_захв.=5 м²;

Применяем один автогудронатор, время работы на захватке равно

Т=5/37,3=0,14 смены =0,98 ч;

Коэффициент использования по времени равен

К_и=0,98/7=0,14.

Почасовой график работы автосамосвалов приведен на рисунке (2.9).

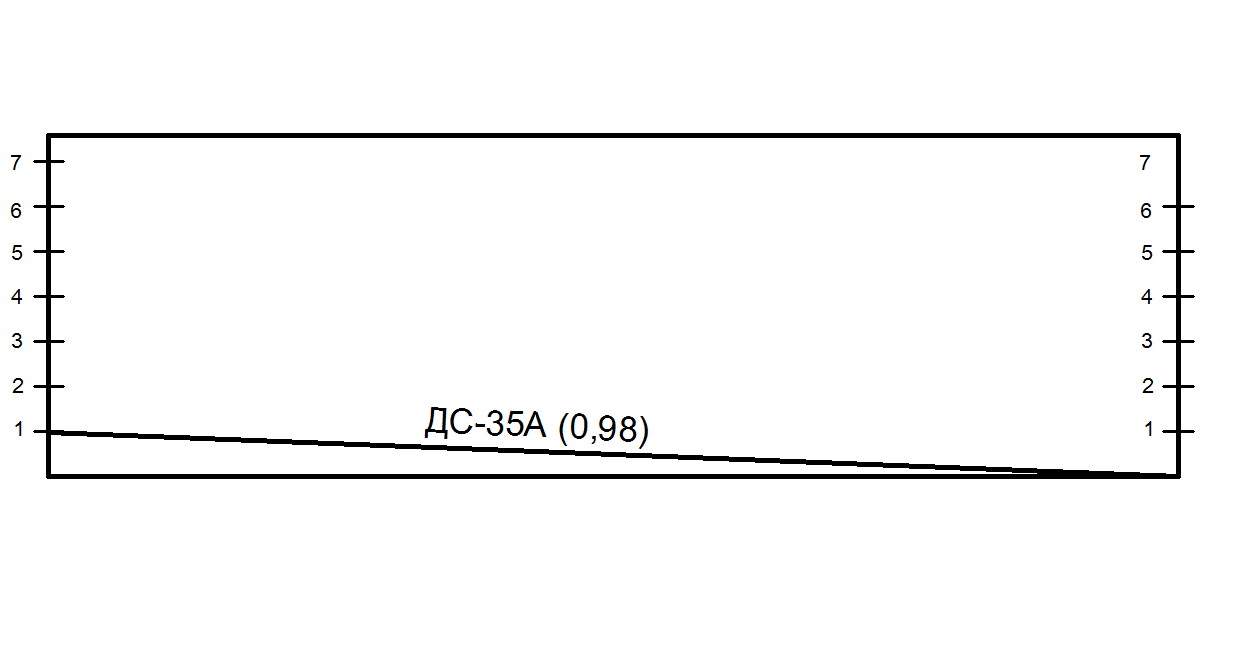

Рисунок 2.9 – Почасовой график работы машин на I захватке

II захватки

2.Подвоз черного щебня фракции 20-40 автосамосвалом МАЗ 510 c разгрузкой в распределитель щебня

П=71,25 м³/смену;

Объем работ на захватке равен

V_захв.=440 м³;

Применяем 7 автосамосвала, время работы на захватке равно

Т=440/71,25∙7=0,88 смены =6,16 ч;

Коэффициент использования по времени равен

К_и=6,16/7=0,88.

Почасовой график работы автосамосвалов приведен на рисунке (2.10).

3.Распределение щебня фракции 20-40 распределителем щебня ДС-49,

П=220,5 м²/смену;

V_захв.= 440 м²;

Применяем 2 распределителя щебёночной смеси:

Т=440/220,5∙2 =1 смены =7 ч;

К_и=7/7=1

Почасовой график работы катков приведен на рисунке (2.10);

4. Уплотнение слоя щебеночной смеси С6 за 6 проходов по одному следу,

П=440 м³/смену;

V_захв.=463 м³;

Используем один каток:

Т=440/463 =0,95 смены =6.65 ч;

К_и=6.65/7=0,95

Почасовой график работы распределителя приведен на рисунке (2.10);

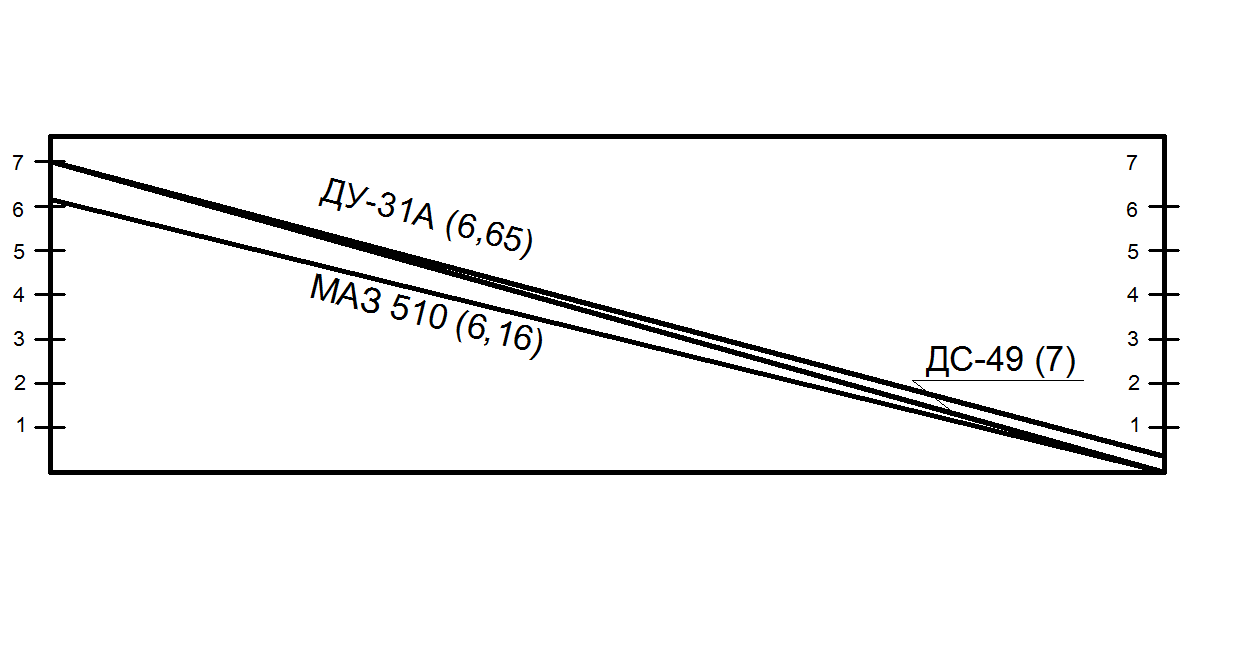

Рисунок 2.10 – Почасовой график работы машин на II захватке

III захватки

2.Подвоз черного щебня фракции 10-20 автосамосвалом МАЗ 510 c разгрузкой в распределитель щебня

П=71,25 м³/смену;

Объем работ на захватке равен

V_захв.=264 м³;

Применяем 4 автосамосвала, время работы на захватке равно

Т=264/71,25∙4=0,92 смены =6,44 ч;

Коэффициент использования по времени равен

К_и=6,16/7=0,88.

Почасовой график работы автосамосвалов приведен на рисунке (2.11).

3.Распределение щебня фракции 10-20 распределителем щебня ДС-49,

П=132,3 м²/смену;

V_захв.= 264 м²;

Применяем 2 распределителя щебёночной смеси:

Т=264/132∙2 =1 смены =7 ч;

К_и=7/7=1

Почасовой график работы катков приведен на рисунке (2.11);

4. Уплотнение слоя щебеночной смеси С6 за 6 проходов по одному следу,

П=264 м³/смену;

V_захв.=463 м³;

Используем один каток:

Т=264/463 =0,57 смены =3,99 ч;

К_и=3,99/7=0,57

Почасовой график работы распределителя приведен на рисунке (2.11);

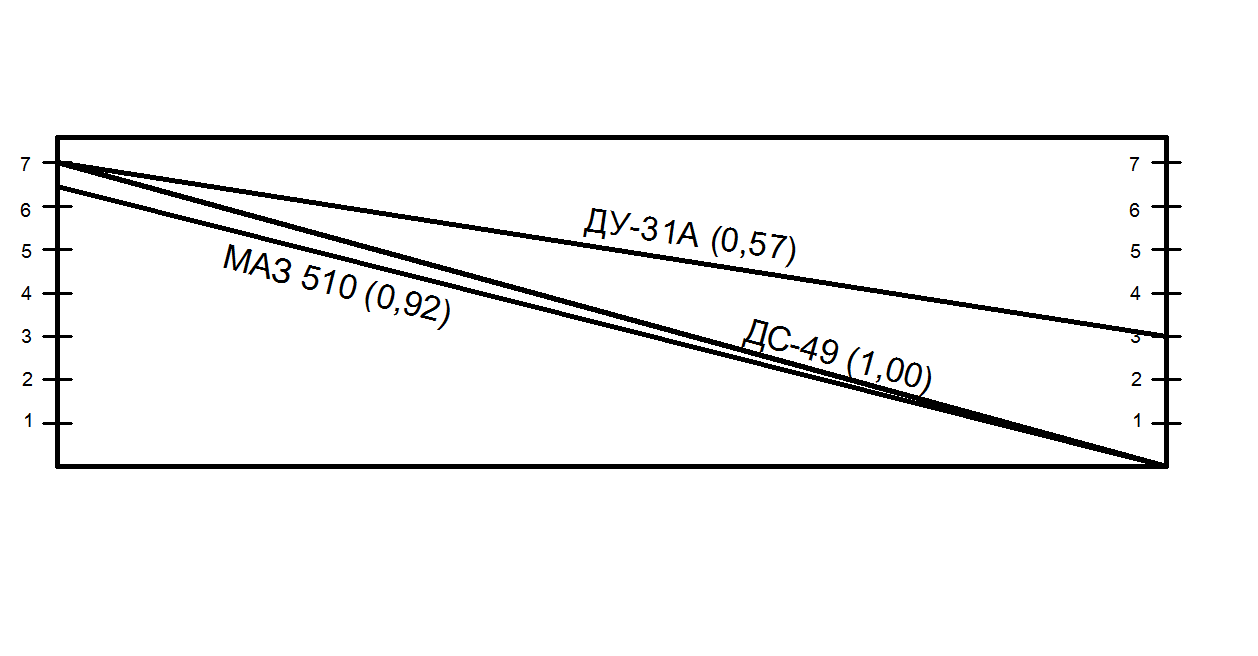

Рисунок 2.11 – Почасовой график работы машин на III захватке
