4. Разработка технологической схемы строительства нижнего слоя основания

Работы по строительству нижнего слоя основания ведутся на двух захватках. Длина сменной захватки составляет 190 м.

На I захватке:

- доставляется щебёночной смеси С6 к месту укладки автосамосвалами МАЗ-510 грузоподъемностью 7 т с выгрузкой в распределитель щебня, применяется 63 автосамосвалов, коэффициент использования по времени 0,99;

- песок распределяется распределителем каменных материалов коэффициент использования по времени 0,78.

На II захватке:

- щебёночной смеси С6 увлажняется до требуемой влажности поливомоечными машинами ПМ-130, коэффициент использования по времени 0,84. Увлажнение производят на участках по 100-150 м для того чтобы выдержать технологический перерыв 0,5 ч перед началом уплотнения;

- уплотнение песка производится самоходными катками на пневматических шинах ДУ-29А массой 30 т, коэффициент использования по времени 0,35. Уплотнение ведётся круговыми проходками.

Технологическая схема потока по строительству дополнительного слоя основания из песка мелкого приведена на рисунке (2.5).

5. Почасовые графики работы машин

I захватка

1.Подвоз щебеночной смеси С6 автосамосвалом МАЗ 510 c разгрузкой в распределитель щебня

П=19,9 м³/смену;

Объем работ на захватке равен

V_захв.=1250 м²;

Применяем 63 автосамосвала, время работы на захватке равно

Т=1250/19,9∙63=0,99 смены =6,93 ч;

Коэффициент использования по времени равен

К_и=6,93/7=0,99.

Почасовой график работы автосамосвалов приведен на рисунке (2.5).

2.Распределение щебеночной смеси С6 распределителем щебня ДС-49,

П=793,8 м²/смену;

V_захв.= 1250 м²;

Применяем 2 распределителя щебёночной смеси:

Т=1250/793,8∙2 =0,78 смены =5,46 ч;

К_и=5,46/7=0,78.

Почасовой график работы катков приведен на рисунке (2.6);

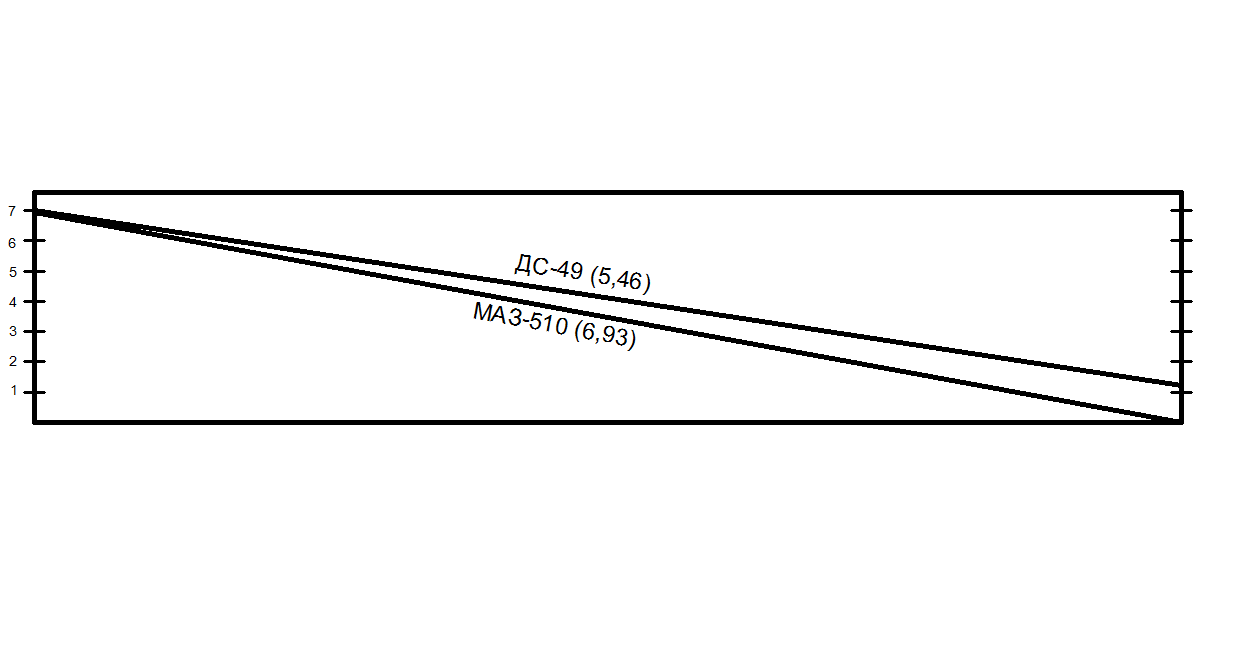

Рисунок 2.6 – Почасовой график работы машин на I захватке

II захватки

3.Увлажнение щебеночной смеси С6 поливомоечной машиной,

П=71,6 м³/смену;

V_захв.= 25 м³;

Применяем 103 автосамосвалов:

Т=25/71,6=0,35 смены = 2,45 ч;

К_и=2,45/7=0,35.

Почасовой график работы автосамосвалов приведен на рисунке (2.6);

4. Уплотнение слоя щебеночной смеси С6 за 6 проходов по одному следу,

П=1489,3 м²/смену;

V_захв.=1250 м²;

Используем один каток:

Т=1250/1489,3 =0,84 смены =5,88 ч;

К_и=5,88/7=0,84

Почасовой график работы распределителя приведен на рисунке (2.7);

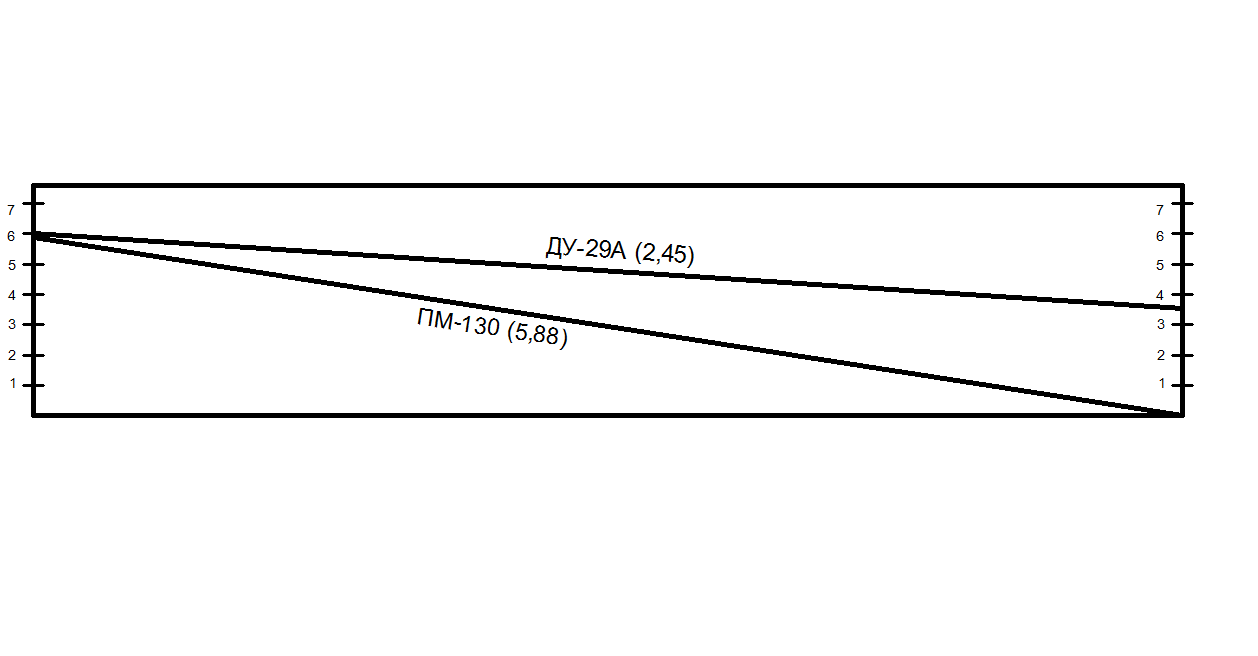

Рисунок 2.7 – Почасовой график работы машин на II захватке

6. Технология строительства верхнего слоя основания из чёрного щебня, уложенного по способу заклинки

   1. Выбор ведущей машины

Ведущая машина при строительстве слоя основания из чёрного щебня уложенного по способу заклинки – распределитель дорожно-строительных материалов. В соответствии с рекомендацией таблицы (2.1) используем распределитель ДС-49.

Сменная эксплуатационная производительность распределителя при распределении гравийно-песчаной смеси рассчитывается по формуле 2,15:

П_э=7∙0,8∙0,1∙3,75∙105=220,5 (м³/смену).

Для производства работ принимаем 1 машину.

2. Обоснование состава машиноотряда для строительства верхнего слоя основания

1. Подгрунтовка основания

Для подгрунтовки основания жидким битумом применяем автогудронатор ДС-53А на тягаче ЗИЛ-130В1.

Сменная эксплуатационная производительность автогудронатора определяется по формуле:

П_э= Т∙К_и·q/(2·L/v+t_н+ t_р), м³/смену (2.16)

где Т – продолжительность смены, 7 ч;

К_и – коэффициент использования по времени (0,8);

q - емкость цистерны, м³ (q=6 м³);

L – дальность транспортировки, км (L=5 км);

t_н – время наполнения цистерны, ч (0,41 ч);

t_р – время розлива битума, ч (0,236 ч);

v – средняя скорость автомобиля, км/ч (30 км/ч).

Сменную эксплуатационную производительность автогудронатора ДС-39А определяем по формуле (2.18):

П_э=7∙0,8∙6/((2·5/30)+0,41+0,236)= 37,31 (м³/смену).

2. Доставка чёрного щебня фракции 20-40 с к месту строительства

Автосамосвал МАЗ 510:

Производительность автосамосвала определим по формуле 2,5

П_э=7,0∙0,8∙7/((2·5/70)+0,2)= 114 т/смену

П_э=114/1,6=71,25 м³/смену

3. Распределение чёрного щебня фракции 20-40

Распределение слоя чёрного щебня фракции 20-40. Ведущая машина распределитель щебня, гравия, цемента ДС-49. Производительность 220,5 м³/смену

4. Уплотнение слоя чёрного щебня фракции 20-40

Для уплотнения слоя чёрного щебня фракции 20-40 используем самоходный каток на пневматических шинах ДУ-31А массой 16 т.

Сменную нормативную производительность катка ДУ-31А при уплотнении слоя чёрного щебня фракции 10-20 за 20 проходов с разворотом на насыпи определяем по формуле (2.3):

П_н=7∙100/(0,39+0,07∙16)=463,58 (м³/смену).

5. Доставка чёрного щебня фракции 10-20 к месту строительства

Автосамосвал МАЗ 510 Производительность автосамосвала Производительность автосамосвала П_э=71,25 м³/смену

6. Распределение чёрного щебня фракции 10-20

Сменная эксплуатационная производительность распределителя при распределении гравийно-песчаной смеси рассчитывается по формуле 2,15:

П_э=7∙0,8∙0,06∙3,75∙105=132,3(м³/смену).

7. Уплотнение слоя чёрного щебня фракции 10-20

Для уплотнения слоя чёрного щебня фракции 10-20 используем самоходный каток на пневматических шинах ДУ-31А массой 16 т.

Сменную нормативную производительность катка ДУ-31А при уплотнении слоя чёрного щебня фракции 10-20 за 20 проходов с разворотом на насыпи определяем по формуле (2.3):

П_н=7∙100/(0,39+0,07∙16)=463,58 (м³/смену).
