2.Индекс кинематической пары в точке с:

1 - ;

2 - ;

3 - ;

4 - .

3.Звено 2 называется –

4.Звено – это

1 - несколько деталей;

2 - отдельный узел машины;

3 - одна или несколько неподвижно соединенных между собой деталей;

4 - связанная система тел с неопределенным движением.

5.На рисунке показана кинематическая цепь вида

6.Класс механизма определяется

1 - классом самой простой группы Ассура;

2 - классом самой сложной группы Ассура;

3 - видом кинематической цепи механизма;

4 - видом и порядком начального механизма.

7.Расположите кинематические пары в порядке возрастания степени их подвижности

1 - кулачек-толкатель;

2 - вращательная;

3 - сферическая;

4 - шар-плоскость.

8.Трехподвижной кинематической парой является

1 - сферическая;

2 - цилиндрическая;

3 - вращательная;

4 - шар-плоскость.

9.Дать название механизма и звеньям 1, 2

10.В формуле Сомова-Малышева обозначается как

1 - число кинематических пар;

2 - число подвижных звеньев;

3 - число звеньев;

4 - число одноподвижных кинематических пар.

Аттестационная точка №1 по дисциплине «Теория механизмов и машин»

для специальностей АТХ, СТЭ, НБ, НР

Тема «Основные понятия и определения тмм, структурный анализ механизмов»

Количество вопросов - 10.

оценка «отлично» - 9,10 правильных ответов;

оценка «хорошо» - 8,7 правильных ответов;

оценка «удовлетворительно» - 6,5 правильных ответов;

оценка «неудовлетворительно» – 0-4 правильных ответов.

Тест №9

1.Структурная формула предпоследней группы Ассура

1 - ;

2 - ;

3 - ;

4 - .

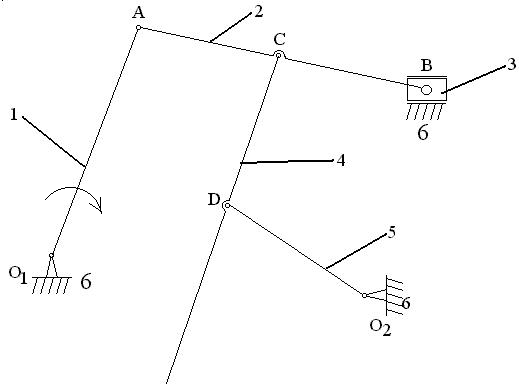

2.Индекс кинематической пары в точке С:

1 - ;

2 - ;

3 - ;

4 - .

3.Звено 5 называется

4.Вид группы Ассура

5.Низшими кинематическими парами являются

1 - кулачек-толкатель;

2 - зуб- зуб;

3 - поступательная;

4 – шар-плоскость.

6.К какому виду машин относятся конвейеры?

7.Рычажный механизм, показанный на рисунке, по классификации Л.В.Ассура имеет класс

8.Данная механическая система является

1 - фермой;

2 - механизмом;

3 - группой Ассура.

9.Максимальное число степеней подвижности для кинематической пары

1 - 5;

2 - 1;

3 - 6;

4 – 3.

10.В формуле Чебышева обозначается как р₂

1 - число звеньев механизма;

2 - число двухподвижных кинематических пар;

3 - число подвижных звеньев механизма;

4 – число неподвижных звеньев механизма.

Аттестационная точка №1 по дисциплине «Теория механизмов и машин»

для специальностей АТХ, СТЭ, НБ, НР

Тема «Основные понятия и определения тмм, структурный анализ механизмов»

Количество вопросов - 10.

оценка «отлично» - 9,10 правильных ответов;

оценка «хорошо» - 8,7 правильных ответов;

оценка «удовлетворительно» - 6,5 правильных ответов;

оценка «неудовлетворительно» – 0-4 правильных ответов.
