Аттестационная точка №1 по дисциплине «Теория механизмов и машин»

для специальностей АТХ, СТЭ, НБ, НР

Тема «Основные понятия и определения тмм, структурный анализ механизмов»

Количество вопросов - 10.

оценка «отлично» - 9,10 правильных ответов;

оценка «хорошо» - 8,7 правильных ответов;

оценка «удовлетворительно» - 6,5 правильных ответов;

оценка «неудовлетворительно» – 0-4 правильных ответов.

Тест №1

1.Кинематическая цепь – это

1 - связанная система тел с неопределенным движением звеньев;

2 - система звеньев, соединенных между собой кинематическими парами;

3 - подвижное соединение звеньев;

4 - отдельный узел машины.

2.Структурная формула последней группы Ассура

1 - ;

2 - ;

3 - ;

4 - .

3.Индекс кинематической пары в точке D:

1 - ;

2 - ;

3 - ;

4 - .

4.Звено 3 называется –

5.Механизм предназначен для

1 - передачи энергии;

2 - совершения полезной работы;

3 - преобразования движения;

4 - преобразования энергии.

6.Расположите кинематические пары в порядке уменьшения их степени подвижности

1 - сферическая;

2 – поступательная;

3 - цилиндр-плоскость;

4 - кулачек-толкатель

7.Начальный механизм – это

1 - кинематическая цепь, содержащая стойку и ползун с W=1;

2 - кинематическая цепь, содержащая стойку;

3 - кинематическая цепь с W=1;

4 - кинематическая цепь, содержащая стойку и кривошип с W=1.

8.Двухподвижными кинематическими парами являются

1 - кулачек-толкатель;

2 - поступательная;

3 - зуб-зуб;

4 - все кинематические пары в механизме с двумя степенями подвижности.

9.Степень подвижности для плоского механизма определяется по формуле

1 - ;

2 - ;

3 - ;

4 - .

10.Вид группы Ассура

Аттестационная точка №1 по дисциплине «Теория механизмов и машин»

для специальностей АТХ, СТЭ, НБ, НР

Тема «Основные понятия и определения тмм, структурный анализ механизмов»

Количество вопросов - 10.

оценка «отлично» - 9,10 правильных ответов;

оценка «хорошо» - 8,7 правильных ответов;

оценка «удовлетворительно» - 6,5 правильных ответов;

оценка «неудовлетворительно» – 0-4 правильных ответов.

Тест №2

1.Структурная формула предпоследней группы Асcура:

1 - ;

2 - ;

3 - ;

4 - .

2.Индекс кинематической пары в точке d:

1 - ;

2 - ;

3 - ;

4 - .

3.Звено 3 называется –

4.Класс механизма определяется

1 - классом самой сложной группы Ассура;

2 - классом сомой простой группы Ассура;

3 - видом кинематической цепи механизма;

4 - видом и порядком начального механизма.

5.Расположите кинематические пары в порядке возрастания степени их подвижности

1 - кулачек-толкатель;

2 - вращательная;

3 - шар-плоскость;

4 - сферическая.

6.Звено – это

1 - отдельный узел машины;

2 - несколько деталей;

3 - одна или несколько неподвижно соединенных между собой деталей;

4 - связанная система тел с неопределенным движением.

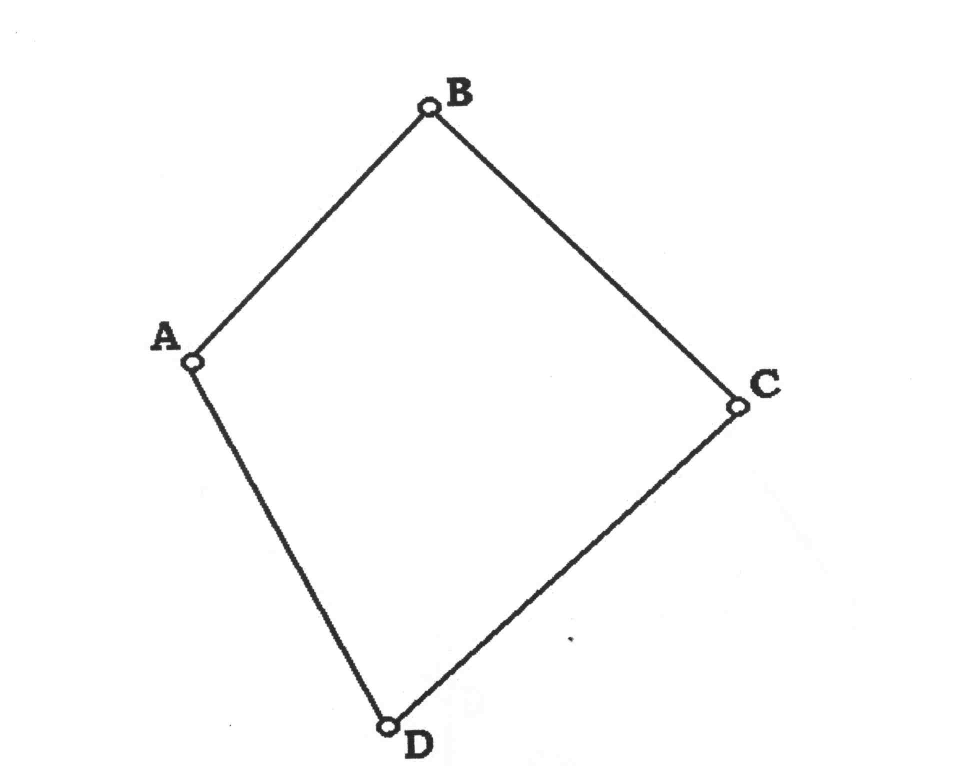

7.На рисунке показана кинематическая цепь вида

8.Одноподвижной кинематической парой является

1 - сферическая;

2 - цилиндрическая;

3 - вращательная;

4 - шар-плоскость.

9.Дать название механизма и звеньям 1, 2, 3

10.Степень подвижности для пространственного механизма определяется по формуле

1 - ;

2 - ;

3 - ;

4 - .
