Способ бокового нивелирования

Способ бокового нивелирования широко применяют для выноса осей при детальной разбивке и для установки строительных конструкций в проектное положение.

Сущность способа состоит в том, что по линии, параллельной основной оси АВ (рис. 2.13), оптическим визированием, например теодолитом, задается створ А'В'. Точки А' и В' находят путем отложения некоторого расстояния от точек А и В перпендикулярно линии АВ. Расстояние выбирают в пределах 1–2 м, исходя из удобства производства разбивочных работ. Положение оси конструкции определяют при помощи горизонтально устанавливаемой нивелирной рейки. При отсчете по рейке , равном расстоянию параллельного створа А' В' от оси АВ, пятка рейки определяет положение этой оси в данном месте.

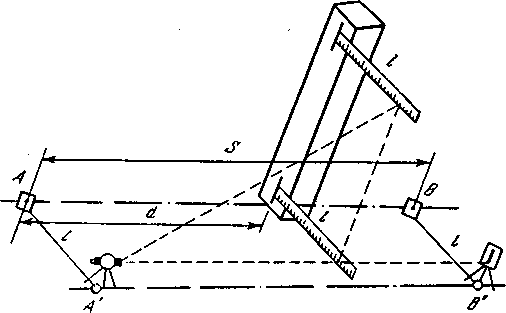

Рис. 2.13. Схема разбивки способом бокового нивелирования

Основными погрешностями бокового нивелирования являются:

- погрешность разбивки параллельного створа m_ств;

- погрешности центрирования оптического прибора и визирной цели при задании параллельного створа m_ц;

- погрешность установки рейки m_у;

- погрешность отсчета по рейке m_О.

Общая погрешность способа может быть подсчитана по формуле

(2.63)

Погрешность разбивки параллельного створа складывается из погрешностей построения прямого угла и отложения расстояния . Расчет их аналогичен полярному способу, используется формула (2.47).

Влияние погрешности центрирования можно подсчитать, как и в способе створной засечки, по формуле (2.55).

Погрешность установки рейки будет в основном зависеть от неперпендикулярности рейки к створу визирования, ее можно вычислить так:

(2.64)

где v — угол отклонения рейки от ее перпендикулярного положения.

Погрешность отсчета по рейке подсчитывают по формуле

, (2.65)

где t — цена деления рейки; d — расстояние от прибора до рейки, м; Г^х — увеличение зрительной трубы прибора.

Для примера определим погрешность способа бокового нивелирования при следующих данных: S=100 м; d=50 м; =2 м; v=2°; t=10 мм; m₁ = 1 мм; m_=30"; Г^х=25.

В данном случае полярный способ применяется для двух точек. Тогда, используя частично формулу (2.47),будем иметь .

При из формулы (2.55) получим .

По формуле (2.64) найдем .

По формуле (2.65) вычислим .

А общая погрешность способа бокового нивелирования для данного примера составит .

Способом бокового нивелирования можно производить разметку колонн, установку и контроль установки конструкций по высоте [6].
