Курс из Интернета, переработан доц. Биленко В.А. Лекция 3
4. Внутренний водопровод и водоотведение зданий
4.1. Общие сведения
Необходимым условием обеспечения комфортной среды в зданиях различного назначения является оснащение их системами внутреннего водопровода и водоотведения.
В зданиях вода используется для хозяйственно-питьевых нужд, пожаротушения и поливки прилегающей территории, на промышленных или сельскохозяйственных объектах – дополнительно на технологические нужды – производственные или сельскохозяйственные.
Объединение внутреннего водопровода и водоотведения в единый комплекс объясняется тем, что два этих вида инженерного оборудования решают сопряженные задачи – внутренний водопровод обеспечивает подачу воды в точки водоразбора, а системы водоотведения удаляют использованную воду из здания.
Конечным элементом внутреннего водопровода, предназначенным для разбора воды потребителями, является водоразборная арматура, (краны, смесители, смывные бачки унитазов и т.д.). Прием использованной воды (сточных вод) осуществляется санитарными приборами, являющимися элементами системы водоотведения. Очевидно, что места размещения водоразборной арматуры и санитарных приборов, их стилевые и конструктивные решения должны быть взаимно увязаны, что может быть выполнено только при совместном решении вопросов проектирования и устройства внутреннего водопровода и водоотведения.
Очевидно также, что требуемые характеристики внутреннего водопровода и водоотведения, а также конструктивные решения их элементов определяются функциональным назначением здания, условиями его безопасной эксплуатации, необходимым уровнем комфортности и дизайнерскими решениями интерьеров помещений. Поэтому разработку внутреннего водопровода и водоотведения можно рассматривать как часть комплексной задачи проектирования здания, решение которой неразрывно связано с его архитектурой.
4.2. Классификация внутренних водопроводов зданий
Под внутренним водопроводом понимают систему трубопроводов и устройств, обеспечивающих подачу воды к санитарно-техническим приборам, пожарным кранам и водоиспользующему технологическому оборудованию.
В зависимости от назначения внутренние водопроводы подразделяют на хозяйственно-питьевые, противопожарные и производственные, или совмещенные. Например, хозяйственно-питьевые – противопожарные, производственные – противопожарные, хозяйственно-питьевые – производственные. Возможность совмещения различных по назначению водопроводов определяется требованиями к качеству воды, потребляемой на различные нужды и экономическими обоснованиями.

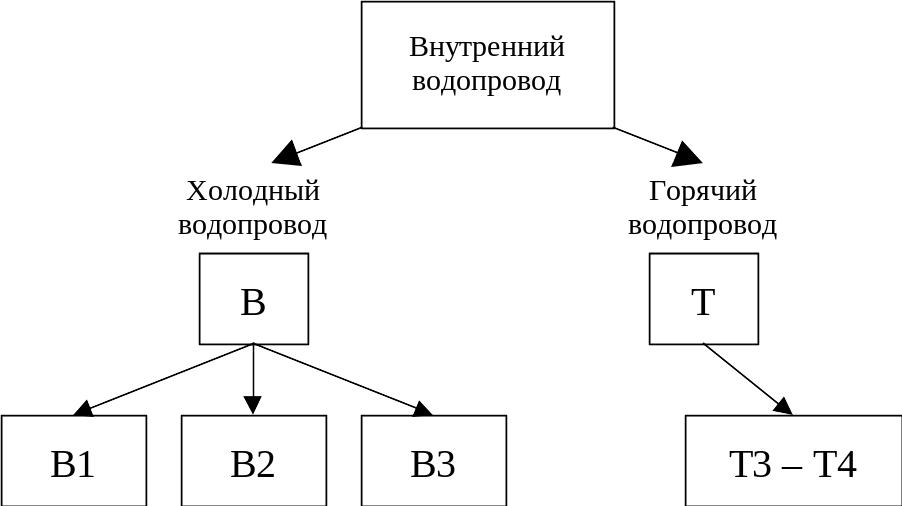

Классификация внутренних водопроводов изображена на рис. 1.
Рис. 4.2.1
Таким образом, внутренний водопровод подразделяется в первую очередь на холодный (В) и горячий (Т) водопровод. На схемах и чертежах в отечественной документации холодные водопроводы обозначаются буквой русского алфавита В, а горячие - буквой русского алфавита Т.
Холодные водопроводы имеют следующие разновидности:
В1 - хозяйственно-питьевой водопровод;
В2 - противопожарный водопровод;
В3 - производственный водопровод (общее обозначение).
Современный горячий водопровод должен иметь в здании две трубы: Т3 - подающая, Т4 - циркуляционная. Попутно отметим, что Т1-Т2 обозначаются системы отопления (теплосети), которые не относятся непосредственно к водопроводу, однако связаны с ним.
По способу подачи воды потребителям внутренние водопроводы выполняются:
- без повысительных установок;
- с повысительными установками;
- с напорно-запасными баками;
- с повысительными установками и напорно-запасными баками.
