Номер выбранного Вами ответа обведите кружочком в бланке для ответов Вариант № 3

1. Значительная механическая жесткость гидросистемы объясняется:

1. Жесткостью металлических компонентов гидропривода.

2. Практической несжимаемостью жидкости.

3. Правильным управлением функционирования гидросистемы.

2. Максимальное быстродействие при прочих равных условиях имеет:

1. Гидропривод.

2. Пневмопривод.

3. Комбинированный пневмогидропривод.

3. Ниже представлена схема объемного гидропривода:

1. Принципиальная. 2. Структурная. 3. Компоновочная. 4. Монтажная.

4. Схема гидроусилителя рулевого управления представленная ниже имеет достоинство:

1 . Минимальная длина гидролиний.

2. Максимальная чувствительность

гидропривода.

3. Минимальное количество шарниров

привода.

4. Технологичность компоновки привода.

5. В реальных конструкциях величина коэффициента эффективности гидроусилителя рулевого управления автомобиля составляет:

1. 3…4

2. 10…15

3. 25…45

4. 50…100

6. При экстренном торможении давление рабочей жидкости в гидросистеме привода тормозов автомобиля может составлять:

1. 1…5 МПа.

2. 10 МПа.

3. 50…65 МПа.

4. 200…400 бар.

7. Разные по величине зазоры в противоположных (на оси) колесных тормозных механизмов при прочих равных условиях влияют на:

1. Величину тормозных сил колес противоположных бортов на данной

оси.

2. Износ фрикционных накладок колесных тормозных механизмов.

3. Быстроту срабатывания колесных тормозов.

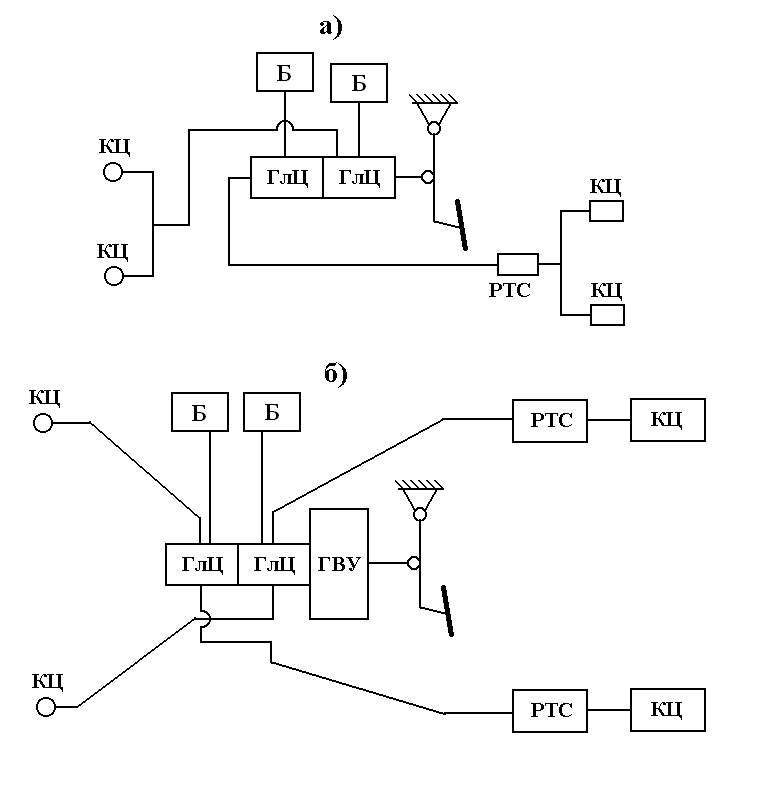

8. На представленной схеме тормозного гидропривода обозначение «РТС» это:

1 . Реле транспортного состояния.

2. Редуктор тормозной системы.

3. Регулятор тормозных сил.

4. Реле температурного слежения.

9. В представленной формуле для расчета затрат мощности NН (кВт) на действие гидромеханизма подъема кузова, где QН 3/с), а ηН (безразмерная величина), параметр PН это:

NН =

1. Частота вращения вала насоса, мин-1.

2. Рабочее давление в гидросистеме Па.

3. Нормальные напряжения в штоке гидроцилиндров, Па.

4. Давление жидкости на сливе в бак гидросистемы, Па.

10. Точка 2 на представленном графике процесса подъема кузова самосвала соответствует:

1. Полное выдвижение штока первой ступени (max диаметра).

2. Полное выдвижение штока второй ступени (среднего диаметра).

3. Разгрузка кузова.

Тест первого рубежного контроля

Специальность 190601. 65 «Автомобили и автомобильное хозяйство», специализация «Техническая эксплуатация автомобилей» и специальность 190603 «Сервис транспортных и технологических машин и оборудования (автомобильный транспорт)», специализация «Автосервис и фирменное обслуживание»

ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ АВТОМОБИЛЕЙ И ГАРАЖНОГО ОБОРУДОВАНИЯ

10 вопросов на 30 минут
