Оборудование для конденсации
Конденсация — тепловой процесс, при котором за счет отдачи I тепла, газообразные тела переходят в жидкое состояние.
Конденсаторы могут быть по конструкции поверхностными, в которых теплообмен осуществляется через разделяющею стенку, или смешивающими, в которых газообразная и жидкая среды непосредственно смешиваются между собой и отсасываются мокровоздушным вакуум-насосом.
Конденсация может происходить при атмосферном давлении, под вакуумом или при давлении, выше атмосферного. В качестве агента, отводящего тепло, применяется холодная вода, рассол или воздух. Наиболее часто применяется холодная вода.
Поверхностный конденсатор. Это
конденсатор (рис. 159) кожухотрубчатого типа, наиболее часто применяемый в технологических и выпарных установках на мясокомбинатах.
Конденсатор представляет собой теплообменник, состоящий из цилиндрического корпуса 1 с двумя торцовыми крышками 2 и трубками 4, развальцованными в трубных решетках. Охлаждающий агент (вода пли рассол) поступает в конденсатор через штуцер 3 в пространство между крышкой и трубной решеткой, разделенное одной или несколькими перегородками, в результате чего делает несколько ходов по трубкам и обеспечивает хороший теплообмен. Г аз или паровоздушная смесь, подлежащая конденсации, поступает через патрубки 6 или 8, движется в межтрубном пространстве, отдает свое тепло, конденсируется и отсасывается через штуцер 7.
Патрубок 9 служит для присоединения вакуумной линии. Теплая вода отводится через патрубок 5 на верхней крышке.
В конденсаторах подобного типа соковые пары не смешиваются с охлаждающей водой, что дает возможность их использовать, однако коэффициент полезного действия поверхностных конденсаторов меньше, чем смешивающих.

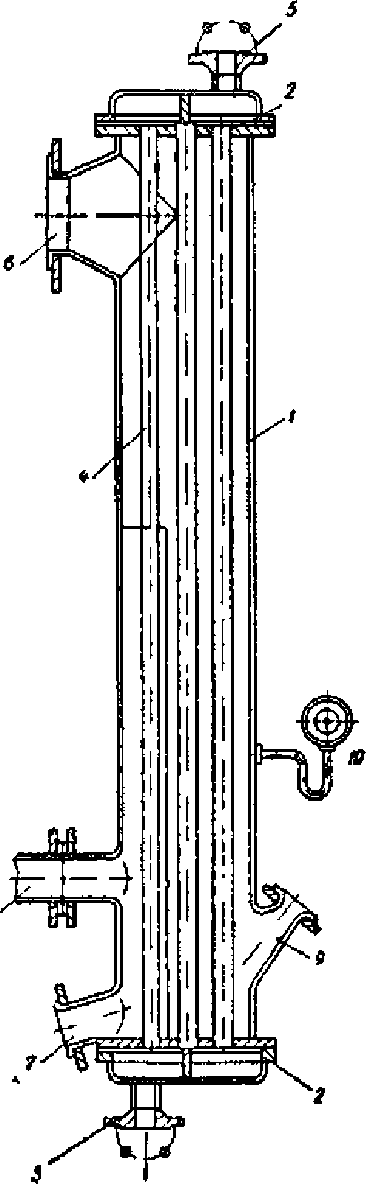

Рис. 159 Поверхностный конденсатор:
1— корпус конденсатора; 2 — крышка корпуса; 3, 7 — штуцера; 4— трубки; 5— патрубок; 6, 8 — патрубки; 9 — патрубок для вакуума; 10 — манометр.
ОклцжЗа*9щат іаіа
При составлении теплового баланса поверхностного конденсатора следует иметь в виду, что тепло, поступившее с соковым паром, отнимается охлаждающей водой, т. е. при теплообмене будет иметь место равенство
Вс{іс-т) = ж{(к-(н), (111-23)
где: Б0 — количество соковых паров, поступающих в конденсатор, кг/ч;
іс — теплосодержание соковых паров, кдж/кг; т — теплосодержание отходящего конденсата, кдж/кг;
\¥ — количество охлаждающей воды, кг/ч;
1:к — конечная температура охлаждающей воды, ° С;
1:н — начальная температура охлаждающей воды, °С.
Расход охлаждающей воды в поверхностном конденсаторе определяют по формуле
Ж = я ——— кг/ч. (ІІІ-33)
? — Г
к 1 н
Поверхность охлаждения конденсатора определяют по формуле
рк = м2 (111-34)
кАі
Коэффициент теплопередачи к обычно принимают для расчетов по- верхностных конденсаторов равным 1250—3000 кдж/(м х ч-град).
Конденсатор смешения. Это конденсатор (рис. 160) к мокро- воздушному вакуум-насосу, который может быть установлен как самостоятельно, так и после поверхностного конденсатора кожухотрубчатого типа последовательно в одной линии для улавливания соковых паров и непосредственной их конденсации путем смешения с водой.
Конденсатор состоит из нижней цилиндрической части 1 и верхней головки 2, соединяемых между собой фланцами 3 с кольцевой прокладкой, на болтах, так что образуется вертикальный сосуд диаметром 500 мм и длиной 1040 мм.
В верхней головке слева вварен патрубок 4, через который в конденсатор поступают отсасываемые пары или газы, а с правой стороны — патрубок
соединенный при помощи резьбы с трубой С. имеющей отверстия и проходящей по центру сосуда до его дна. В патрубок 5 поступает холодная вода, которая, проходя через отверстие в стенке трубы, смешивается с парами, конденсирует их и в виде смеси поступает через нижний патрубок 7 в мокровоздушный вакуум-насос.
Производительность конденсатора зависит от его конструктивных размеров.
16
8оптв$ <Р
іД**

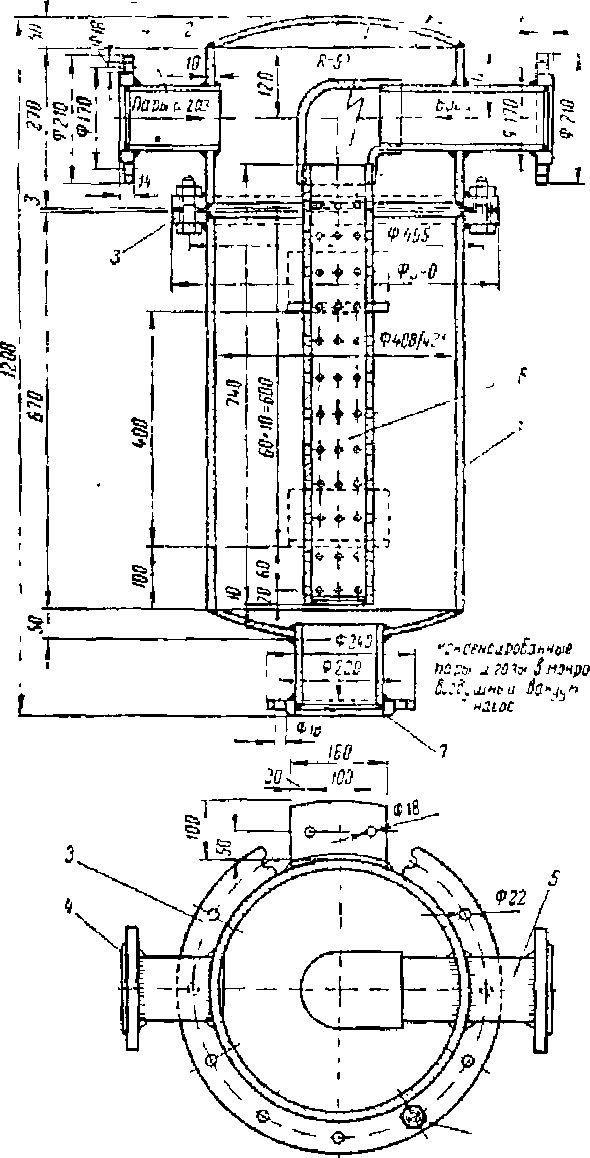

Рис.
160. Конденсатор смешения-
