Оборудование для съемки оперения
В технологическом процессе переработки птицы снятие оперения с тушек является одной из трудоемких операций, поэтому механизации съемки оперения уделяется большое внимание.
Перо и пух, снимаемые с тушек птицы, являются ценным сырьем для легкой промышленности, и от способа снятия оперения во многом зависит качество перо-пуховых изделий.
Для ослабления силы удерживаемости пера применяют тепловую обработку птицы горячей водой температурой 54°С в течение 0,5—1 м, для чего тушк
и
погружают в ванну, установленную по пути движения транспортного конвейера. После тепловой обработки оперение, которое делится на крупное (хвостовое перо, махи первого и второго порядка), среднее (перо с боков, спины, шеи) и мелкое оперение (мелкое перо с крыльев и пух), снимают при помощи машин разной конструкции.
Для окончательной очистки поверхности тушек от остатков пуха, пера и пеньков применяют воскование. Тушки опускают в расплавленную массу воска, затем их охлаждают и снимают застывшую воскомассу вместе с остатками оперения.
Воскомассу затем снова расплавляют, освобождают от снятого оперения и направляют для вторичного использования. В конце конвейерной линии устанавливают камеру для газовой опалки тушек открытым пламенем, в результате чего поверхность тушки полностью освобождается от остатков пуха и пера и приобретает приятный коричневато-золотистый цвет.
Работы по механизации процессов снятия оперения с птиттьт и созданию конструкций машин выполнены ВНИИППом в содружестве с передовыми птицеперерабатывающими предприятиями.
Машины, применяемые для механического удаления оперения с тушек птицы, различают главным образом по способу выдергивания пера и конструкции рабочего органа.
Пластинчатые машины. Эти машины применяют для съемки оперения с крыльев всех видов птицы. Рабочий орган их состоит из пластинчатых барабанов, которые вращаются навстречу один другому и выдергивают перья, захватывая их между резиновыми пластинами.
Конструкция полуавтоматической машины для снятия оперения с крыльев птицы показана на рис. 66.
Для удаления пера служат два барабана 1, вращающихся со скоростью 300 об/мин, имеющих по 7 резиновых пластин каждый. Резиновые пластины разделены на 10 частей каждая прорезями для лучшей обработки крыла. Барабаны приводятся в движение от электродвигателя 2 мощностью 1 кет, через клиноременную передачу 3 и шестерни 4, насаженные на валы барабанов. Для уравновешивания инерционных сил служит маховик 5. Для снятия оперения расправленное крыло птицы вставляют между вращающимися барабанами, пластины которых выдергивают перья и одновременно втягивают тушку в машину до тех пор, пока поверхность тушки не нажмет на упорный тттиток 6 механизма выдачи крыла. В результате включается распределительный клапан гидравлической системы 11 и начинает действовать привод 8, соединенный штангами 7 со щитком 6, который, отодвигаясь, начнет выталкивать тушку из машины и вытягивать крыло между барабанами. Ход механизма выдачи крыла 380 мм, время выталкивания
сек, время возвращения щитка в прежнее положение 1,1 сек.
Для подачи жидкости в гидравлический цилиндр (привод) 8 служит насос 9, приводимый в движение общей клиноременной передачей 3. Выпуск жидкости из гидроцилиндра производится в бачок 10. Снимаемое оперение отсасывается вентилятором 12, приводимым в движение от индивидуального электродвигателя мощностью 0,6 кВт. Все механизмы машины помещены в закрытый корпус 13, устанавливаемый на регулируемых ножках 14. Производительность ма-
Рис. 66. Пластинчатая машина для снятия оперения с крыльев птицы:
шины 2400 голов в смену.
—
"№тл^ллІТ
пластинчатые барабаны, 2 — электродвигатель; 3 — клиноременная передача, 4 — шестерни; 5 — маховик; 6 — упорный щиток; 7 — штанга, 8 — привод механизма выталкивания крыла, 9 — гидравлический насос; 10 — бачок для жидкости; 11 — распределительный клапан; 12 — вентилятор для отсоса пера; 13 — корпус машины; 14 — ножки для установки корпуса.
Пальцевые машины. У этих машин рабочим органом является барабан с расположенными на нем резиновыми пальцами. Съемка оперения производится за счет силы трения, возникающей между поверхностью тушки птицы, прижимаемой к барабану, и пальцами. Пальцевая машина для снятия оперения с тушек птицы всех видов показана па рис. 67.
На металлическом барабане 1 диаметром 380 мм, вращающемся со скоростью 125 об/мин, имеются 144 резиновых пальца 2 высотой 76 мм конусного сечения, с кольцевыми канавками для увеличения силы трения. Барабан приводится в движение от электродвигателя 3 мощностью 1,1 кет через клиноременную передачу 4 и 5. Снимаемое перо собирают в ящик 6. Все механизмы машины заключены в корпус 7, а электродвигатель закрыт кожухом 5.
Для удаления пера тушки предварительно тттпарят горячей водой температурой 52—54° С в течение 35—40 сек, а затем подносят к вращающемуся барабану, прижимают к резиновым пальцам и придерживают тушку руками, поворачивая ее до полного снятия оперения.
Производительность машины составляет при обработке кур 125 голов в
Описанные машины устанавливают главным образом на предприятиях, не имеющих конвейерных линий. На крупных птицеперерабатывающих предприятиях, имеющих конвейерные линии для обработки птицы, устанавливают пальцевые машины непрерывного действия. Эта машина состоит из двух барабанов, параллельных между собой, установленных вдоль конвейера для транспортировки птицы. Барабаны вращаются со скоростью 400 об/мин. На их поверхности укреплены резиновые пальцы. Барабаны установлены наклонно так, что тушка птицы, двигаясь по конвейеру, сначала обрабатывается в верхней части, а затем постепенно в нижней, пока не будет вся обработана.
П
час, при обработке водоплавающей птицы — 70 голов в час.
1 — металлический барабан; 2 — резиновые рифленые пальцы, 3 — электродвигатель; 4, 5— клиноременные передачи; 6 — ящик для сбора пера, 7 — корпус машины; 8 — кожух электродвигателя.
роизводительность машины 2400 голов в смену. Такие же машины применяют для снятия оперения с головы и шеи птицы.Гребенчатые машины. Рабочим органом этих машин служат резиновые гребенки.

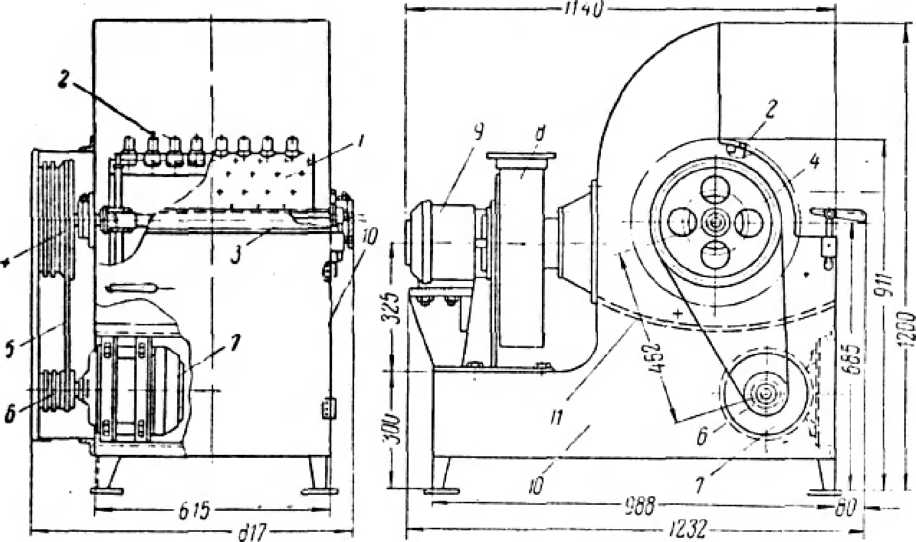

На рис. 68 представлена гребенчатая машина для снятия пера и пуха с тушек водоплавающей птицы.
Машина состоит из рабочего барабана 1, закрещенного на валу 3 и приводимого в движение от электродвигателя 7 мощностью 1,7 кВт через шкив 6 клиновидный ремень 5 и шкив 4 на валу барабана.
Электродвигатель вращается со скоростью 930 об/мин, а барабан — 300 об/мин. На поверхности барабана закреплено 96 резиновых рифленых гребенок, при помощи которых и снимают оперение. Гребенки имеют форму четырехугольной призмы с косо срезанной верхней рифленой частью, увеличивающей поверхность трения. Гребенки прикрепляют к поверхности барабана при помощи специальных съемных пластинок, прижимающих выступы на нижних концах
Р
гребенок к внутренней стенке барабана.
ис 68 Гребенчатая машина для снятия пера и пуха с тушек водоплавающей птицы:— рабочий барабан 2 — резиновые рифленые гребенки, 3 — пал барабана, 4 — шкив барабана, 5 — клиноременная передача, 6 — шкив электродвигателя, 7
электродвигатель, 8 — вентилятор отсоса пера, 9 — электродвигатель вентилятора, 10 — корпус машины, 11 — сборник пуха и пера.
Все механизмы машины помещены в корпусе 10, имеющем в нижней части сборник 11 для снимаемого оперения, которое отсасывается вентилятором 8, приводимым в движение электродвигателем 9 мощностью 0,6 кВт.
На передней стенке корпуса прикреплена полка, которую можно поворачивать и закреплять под любым углом. Тушку укладывают на полку и прижимают слегка руками к барабану, придерживая за ноги и поворачивая до полного снятия оперения. При этом барабан вращается в направлении к полу, слегка заклинивая тушку птицы между барабаном и упорной полкой.
На этой машине снимают также и воскомассу, если птицу обрабатывали методом воскования. Машину устанавливают на предприятиях м поп и сречней мощности. Производительность машины 800 голов в смену.
Вальцовые машины. Рабочим органом машин являются вращающиеся гладкие или рифленые валики, которые затягивают оперение и выдергивают его за счет возникающей силы трения.

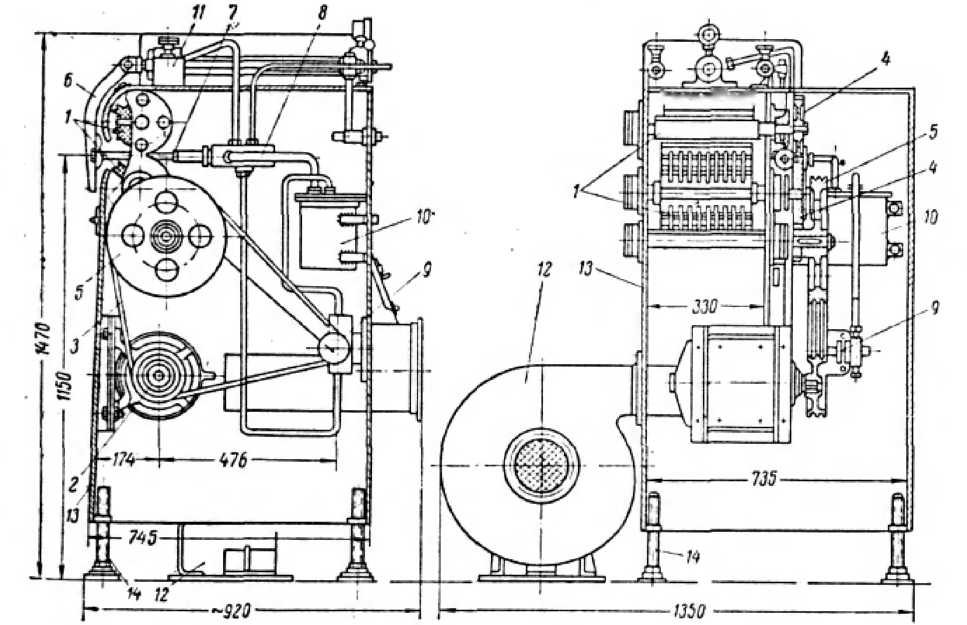

Машина для снятия оперения с корпуса водоплавающей птицы показана на рис. 69. Производительность машины 40 голов в час. Ее устанавливают на небольших предприятиях.
щей птицы:
— станина, 2 — поворотная каретка, 3 — рабочие валики, 4 — электродвигатель, 5 — регулировочный винт, 6 — вентилятор, 7 — отверстие для подачи тушек птицы, 8 — кожух
Рабочим органом машины служат три пары валиков 3 диаметром 45 мм, установленных на поворотной каретке 2, укрепленной на станине Валики вращаются со скоростью 93 об/мин приводятся в движение от электродвигателя 4 мощностью 1,7 кВт. Каретку 2 при помощи регуливочного винта 5 можно устанавливать под углом от 0 до 45°. Снятое перо отсасывается при помощи вентилятора 6. Вся машина покрыта кожухом 8, имеющим в передней части отверстие 7 для обработки тушек птицы.
Вальцовая машина системы Чернухина для снятия пера с водоплавающей птицы имеет аналогичную конструкцию. Только в ней имеется металлический валик с выступами и несколько-эксцентрично установленный над ним резиновый валик в подвижных подшипниках, прижимаемый к рабочему металлическому валику при помощи двух пружин. Перед валиками установлена гребенка для расправления перьев. Для отсасывания пера служит вентилятор, установленный на одном валу с электродвигателем. На этой машине можно обрабатывать птицу без предварительной тепловой обработки. Производительность машины 40 голов в час, мощность двигателя 2,5 кВт.
Бильные машины. Эти машины непрерывного действия, устанавливаемые в линии конвейера обработки птицы, предназначаются для снятия оперения с тушек птицы после шпарки. Оперение снимается резиновыми билами, закрепленными на двух вращающихся навстречу барабанах, с тушек птицы, подвешенной вниз головой и двигающейся по конвейеру.
Бильные машины могут быть разных конструкций. Отличаются они размерами и формой бил (круглого, прямоугольного и элипсовидного сечения), однако принцип действия у них общий. На рис. 70 приведена бильная машина непрерывного действия для снятия оперения с тушек птицы после шпарки.
Машина состоит из корпуса 1, наклонно установленного на ножках корпуса 2. В верхней части корпуса сделан сплошной разрез шириной 170 мм для прохода тушек птицы через машину. Внутри корпуса имеются два параллельных барабана 3 с укрепленными на них резиновыми билами 4. Барабаны вращаются со скоростью 240 об/мин и приводятся в движение от электродвигателя 7 мощностью 1,1 кВт через клиноременную передачу б и шкивы 5, надетые на валы барабанов. Ремни натягивают при помощи роликов-лениксов 8.
Била изготовлены из эластичной резины круглого сечения диаметром 8— 10 мм, длиной по 400 мм. На каждом барабане расположено по 320 бил.
дид
ПО
стрелке
Л

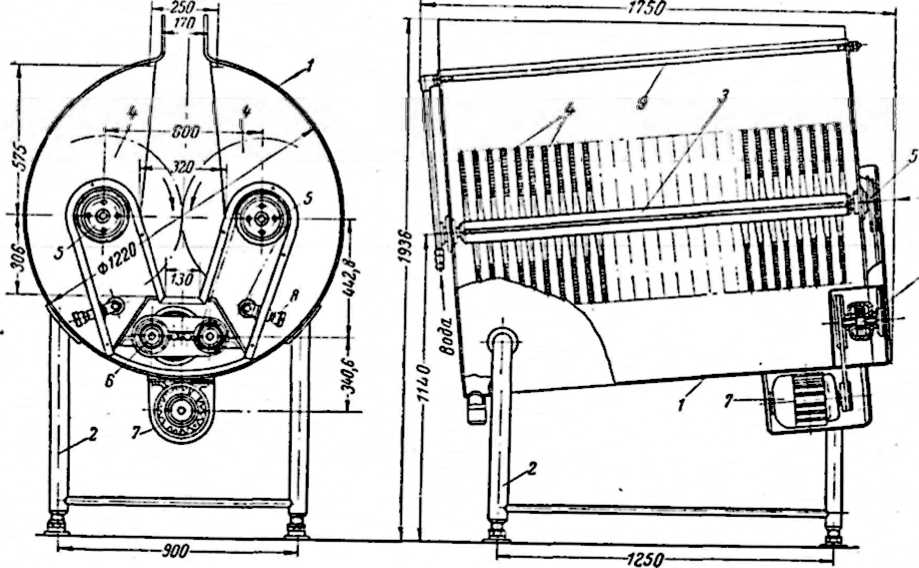

Рис.
70. Машина бильная непрерывного действия
для снятия оперения с тушек птицы:
1
- корпус машины; 2 - ножки корпуса; 3 -
рабочий барабан; 4 - резиновые била; 5
приводные шкивы; 6
- клиноременная передача; 7 - электродвигатель;
8
- ролики для натяжки ремня; 9 -
перфорированный трубопровод.
Над барабанами установлены перфорированные трубопроводы 9, по которым непрерывно поступает теплая вода для смывания снятого оперения и промывки тушек.
В некоторых конструкциях бильных машин может быть по два электродвигателя — по одному на каждый барабан. Бильные машины используют также для снятия воскомассы. Производительность бильной машины до 4000 голов в смену.
Универсальный автомат для снятия оперения с тушек всех видов птицы. Автомат (рис. 71) разработан ВНИИППом.
Корпус его, изготовленный из нержавеющей пыли, имеет форму цилиндра. В передней части корпуса расположена дверца 2 для выгрузки тушек птицы после очистки.
Цилиндр опирается на станину 3 сварной конструкции. Машина приводится в движение от электродвигателя 4 мощностью 2,8 кВт и числом оборотов 1420 в минуту, от которого движение передается через клиноременную передачу 9 и две конические шестерни (не показаны на рисунке) к горизонтальному диску 5 с вертикально укрепленными резиновыми пальцами.
Диаметр этого диска 900 мм, число оборотов при обработке кур, цыплят и утят 170 в минуту, при обработке индеек, уток и гусей 220 в минуту. Всего на диске укреплено 145 пальцев, расположенных концентрически.
Сверху корпус машины закрыт съемной крышкой 6, имеющей отверстие для загрузки тушек птицы. Тушки птицы загружаются автоматически партиями при помощи накопителя-сбрасывателя, который установлен по ходу конвейера и производит сбрасывание тушек в машину.
Одновременно в машину загружают 12 кур и цыплят, 10 уток, 3 индейки или 4 гуся.
На внутренней стенке машины укреплены 174 резиновых пальца круглого конусного сечения с кольцевыми канавками.
Резиновые пальцы расположены в шахматном порядке по образующим цилиндра.
Очистка от оперения тушек птицы производится за счет силы трения, возникающей между пальцами и тушками при вращении рабочего диска 5.
При очистке сверху из кольцевого трубопровода диаметром Г подается непрерывно теплая вода, которая смывает удаляемое оперение в воронку для сбора пера 7 через кольцевое отверстие между диском и корпусом.
Длительность обработки партии кур, цыплят и индеек 30 сек, уток и утят 60 сек, гусей 80 сек.
Открывание дверцы 2 производится автоматически при помощи электромагнита 10, открывающего защелку, а закрывание — при помощи электромагнита 11.
Во время загрузки или разгрузки машины рабочий диск не останавливается, что обеспечивает непрерывность работы машины.
Производительность
машины составляет: при обработке кур
и цыплят 1200, индеек 300, уток и утяг 520 и
гусей 170 голов в час.

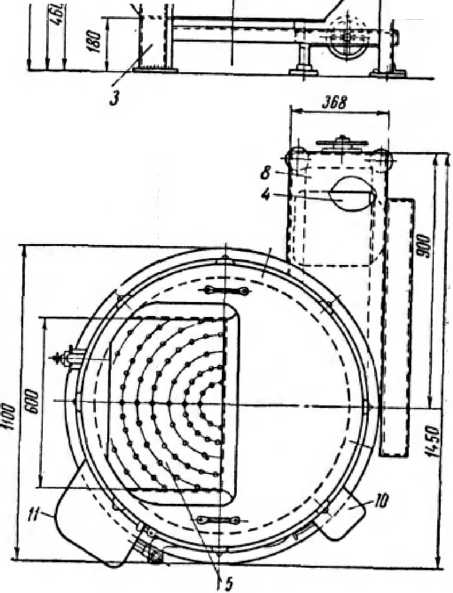

Рис.
71. Универсальный автомат конструкции
ВНИИППа для снятия оперения с тушек
всех видов птицы:
1—
корпус машины; 2 — выгрузная дверца; 3
— станина, 4 — электродвигатель, 5 —
диск с пальцами, 6
— крышка корпуса, 7 — воронка для сбора
пера; 8
— натяжное устройство, 9 — клиноременная
передача; 10 — электромагнит для
открывания защелки дверцы; 11
— электромагнит для закрывания дверцы.
