ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К курсовому проекту «Отопление и вентиляция жилого 3-х этажного здания»

по дисциплине «Теплогазоснабжение и вентиляция»

Выполнил:

студент гр. 5-10-2 Сахарова Ю.Д.

Проверил:

преподаватель Гайворонская М.В.

Ижевск 2004

Содержание Лист

1. Исходные данные проектирования.

2. Теплотехнический расчет наружных ограждающих конструкций здания

3. Расчет мощности отопительной установки отопления и здания

4. Выбор и конструктивное решение системы отопления.

5. Гидравлический расчет системы водяного отопления

6. Теплотехнический расчет труб и нагревательных приборов

7. Расчет основного оборудования индивидуального местного

8. теплового пункта

9. Выбор и конструкционные решения в системе естественной вентиляции.

10. Аэродинамический расчет системы естественной вентиляции

11. Используемая литература

1. Исходные данные проектирования.

Проектируются системы отопления и вентиляции в жилом трехэтажном здании. Строительство ведется в городе Архангельске. Здание кирпичное, с высотой этажа 3 метра. Система отопления централизованная , с температурой теплоносителя 150-70 ^оС. Ввод в здание осуществляется через подвал, высота подвала 2 метра.

Продолжительность отопительного периода Z=253 сут.

Температура наружного воздуха t_н= -31 ^оС

Средняя температура отопительного периода  t_н= -4,4 ^оС

Температура внутреннего воздуха ж. к. t_в= 20 ^оС

Температура внутреннего воздуха угловой ж.к. t_в= 22 ^оС

Температура внутреннего воздуха кухни t_в= 18 ^оС

Температура внутреннего воздуха л.м. t_в= 16 ^оС

2. Теплотехнический расчет наружных ограждающих конструкций здания.

2.1 Теплотехнический расчет наружной стены, перекрытия над подвалом и перекрытия над последним этажом.

°1. Требуемое термической сопротивление теплопередаче R₀^ТР ограждающей конструкции.

n=1, =20 ⁰С, =-31⁰С, =4⁰С, =8,7

[м^{2 0}С/Вт]

ГСОП=(t_B-t_{ОТ. ПЕР})*Z_{ОТ. ПЕР.}

ГСОП=(20+4,4)*253=6173,2

=3,56 [м^{2 0}С/Вт]

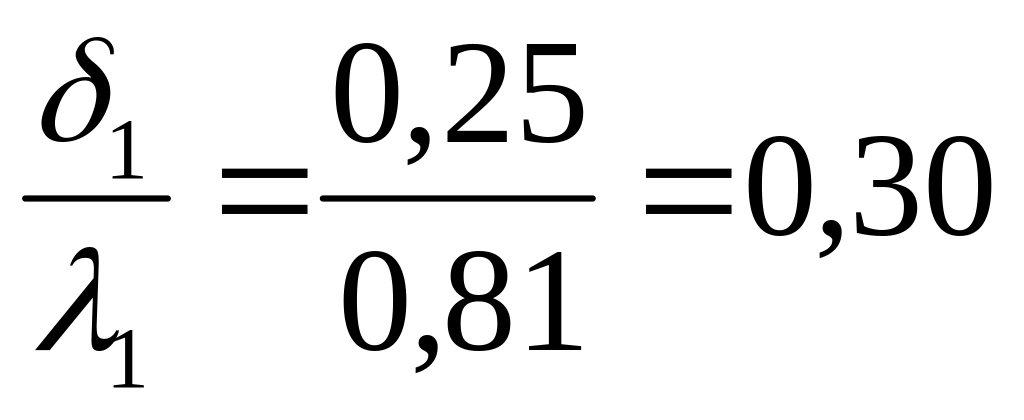

2. Термическое сопротивление теплоизоляционного слоя

R₁= [м^{2 0}С/Вт]

R₂= [м^{2 0}С/Вт]

R₃= [м^{2 0}С/Вт]

=2,8 [м^{2 0}С/Вт]

3. Расчетная толщина теплоизоляционного слоя

=2,8*0,06=0,170 м.

4. =0,170 м.

5. Фактическое термическое сопротивление ограждающей конструкции

=3,58 [м^{2 0}С/Вт]

6. Коэффициент теплоотдачи ограждающей конструкции

=0,279[Вт/(м^{2 0}С)]

2.2 Теплотехнический расчет пустотной плиты перекрытия

d=159

δ=220

В=1190

Расчет I

Участок I

Общая длина участков:

L = B - an= = 1190 - 845,24 = 344,75 мм. = 0,344м.

Общая площадь:

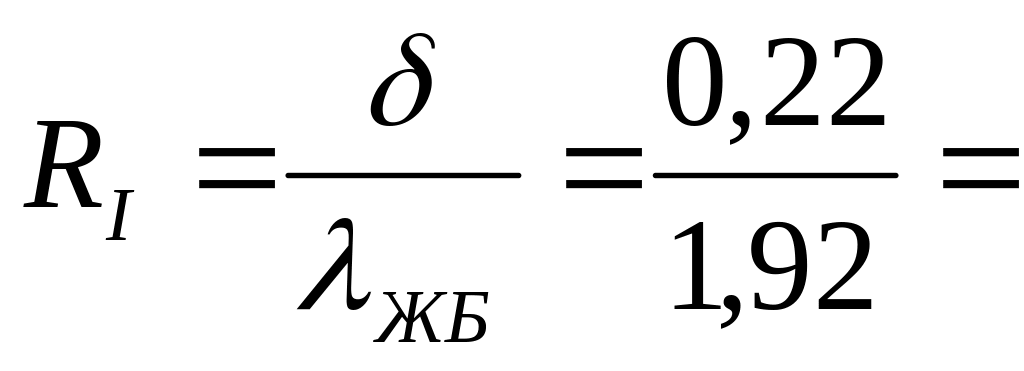

F_I=L*1 = 0,344*1 = 0,344 м².

0,115 [м^{2 0}С/Вт],

где λ_ЖБ = 1,92 [Вт/м ⁰С] - коэффициент теплопроводности железобетона

R_ВП = 0,15 [м^{2 0}С/Вт]

Участок II

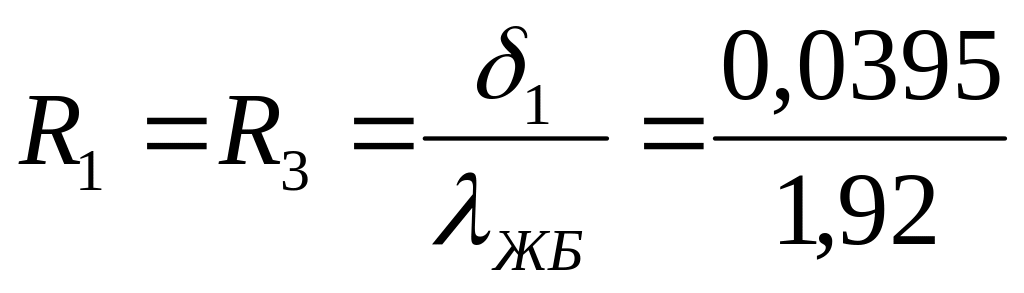

, где = 0,0395

[м^{2 0}С/Вт]

Общее термическое сопротивление стенок и пустот:

R_II = R_ВП + 2R_СТ = 0,15 + 0,02*2 = 0,191 [м^{2 0}С/Вт]

Общая площадь участков II при расчетной длине 1 м.

F_II = a*n*1 = 0,141*6 = 0,846м².

Среднее термическое сопротивление ограждения:

=0,16 [м^{2 0}С/Вт]

Р асчет II

Условная толщина слоя 1 и слоя 3:

м.

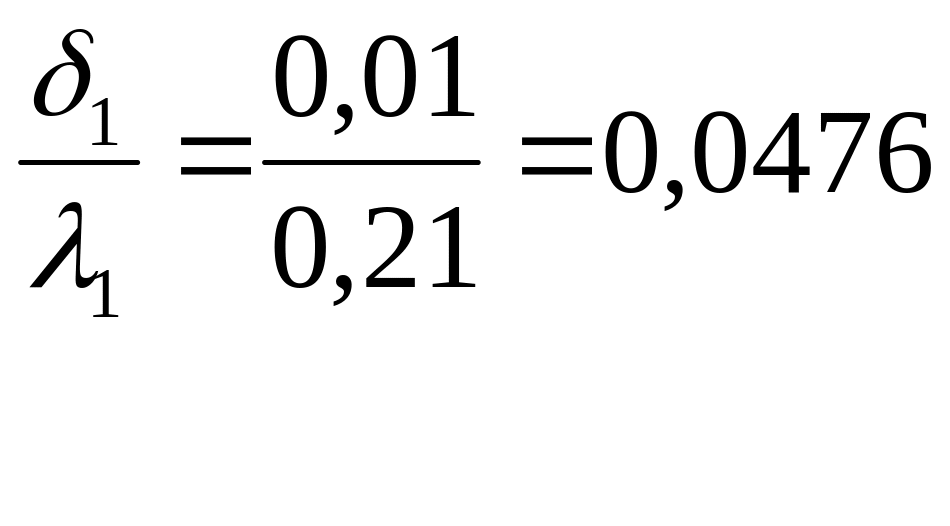

Термическое сопротивление этих слоев:

=0,02057 [м^{2 0}С/Вт]

Термическое сопротивление 2-го слоя:

=0,15 [м^{2 0}С/Вт]

Термическое сопротивление всех 3-х слоев:

R_б = R₁ + R₂ + R₃ = 0,13557[м^{2 0}С/Вт]

Расчет III

Действительная величина термического сопротивления железобетонной пустотной плиты:

=0,144 [м^{2 0}С/Вт]
