3.2 Расчёт фильтрации через тело плотины

Удельный расход фильтрации q, м³/пог. м в сутки, следует оп -ределить для тела однородной земляной плотины с наслонным дре -нажём [4], вода в нижнем бьефе отсутствует (рисунок 3.2, на черте - же горизонтальный и вертикальный масштабы могут быть разными)

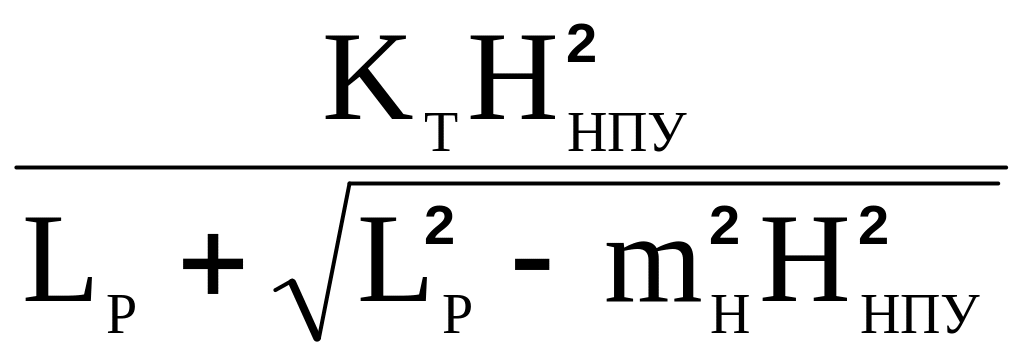

q = , (3.5)

где К_Т – коэффициент фильтрации;

L_P = L + L_B; L_B = H_НПУ;

 = 0,35 … 0,4.

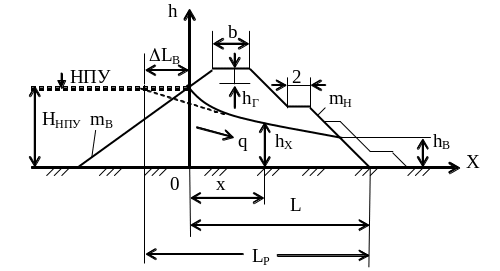

Рисунок 3.2 – Фильтрация через тело плотины

Ордината выхода кривой депрессии на низовой откос

12

h_B = f(m_В)q/K_Т, (3.6)

где f(m_B) = 0,5 + m_B при m_B  1;

f(m_B) = 0,7 + 0,8m_B при m_B < 1.

Ординаты кривой депрессии

h_X = [2q(L – X – m_Вh_В)/K_Т + h_В²], (3.7)

где значения Х задают в пределах от h_Х  Н_НПУ до h_В..

3.3 Расчёт водосброса

Для сброса из водохранилища расхода Q_МАКС.Р следует при -нять прямой прямоугольный водослив с затворами (рисунок 3.1)

В = Q_МАКСр/m(2g)^0,5H^3/2, (3.8)

где В – ширина водосливного фронта;

m = 0,35 – коэффициент расхода водослива;

H ≈ 2 – 5 м – напор на гребне водослива между НПУ и ГМО.

13
