2.2 Расчётный приток воды в водохранилище

Природный сток изменчив, а потребление воды из водохрани -лища постоянно. Поэтому, чтобы свести к минимуму вероятность недостатка воды для водоснабжения потребителей, в расчётах объ -ёма водохранилища принимают расчётный приток обеспечен -ностью Р = 95% (Q_0p=95%), что позволяет считать вероятность при -

6

тока в 95% случаев из 100 не меньше Q_0p=95%.

На одном графике строят эмпирическую кривую обеспечен -

ности по данным колонок 10 и 4 таблицы 2.1 и теоретическую кри -

вую обеспеченности (при n  ) по данным таблицы 2.2. В ней строки 1 и 2 выписывают из приложения Ж (вид графика показан на рисунке 2.2).

Таблица 2.2 – Расчёт теоретической кривой обеспеченности

Р, %
Кp = f(Cv)
Q0p = Q0КР

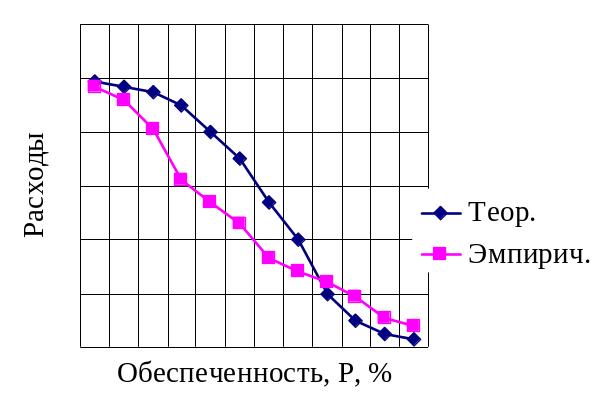

Рисунок 2.2 – Кривые обеспеченности

Расчётный приток Q_0p=95% принимают по теоретической кри -вой обеспеченности при Р = 95%.

2.3 Определение объёма водохранилища

СЕЗОННО-ГОДИЧНОГО РЕГУЛИРОВАНИЯ

Объём водохранилища состоит из полезного объёма W_ПЛЗ для потребления и мёртвого W_МО – для аккумулирования наносов. Рас -чёт для определения W_ПЛЗ сводят а таблицу 2.3.

В колонках таблицы 2.3: 2 – модульные коэффициенты распре-деления стока по месяцам года К_РМ (из приложения Д, сумма коэф -

7

фициентов за год должна быть К_РМ = 12); 3, 4, 5, 6 и 7 соответст -венно: расходы Q_РМ, объёмы расчётного притока W_РМ, интеграль -

ные (суммарные) притоки на последний день месяца W_РМ, отдача водохранилища на водоснабжение U_М и отдача брутто U_МБР, оп -ределяемые по формулам

Q_РМ = К_РМQ_Р=95%; (2.11)

W_РМ = Q_РМT_М; (2.12)

U_М = аQ_0РT_М; (2.13)

U_МБР = (1,2 – 1,3)U_М, (2.14)

где T_М = 2,63∙10⁶ – число секунд в месяце;

а – коэффициент отдачи водохранилища;

1,2 – 1,3 – коэффициенты учёта потерь воды на фильтра -

цию и испарение.

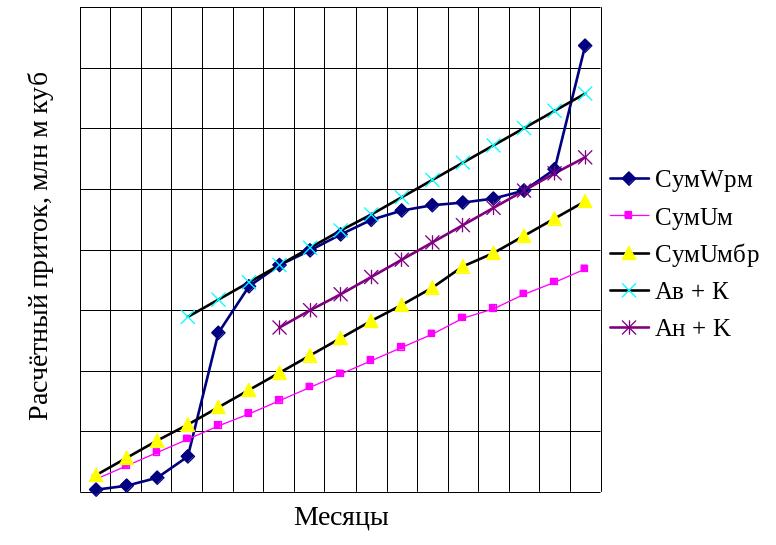

Рисунок 2.3 – Интегральные кривые стока и отдачи

В таблицу 2.3 добавляют несколько месяцев следующего года так, чтобы включить следующее половодье.

8

По данным колонок 1 – 8 и 9 таблицы 2.3 строят интегральный

график расчётных притока и отдачи (вид графика показан на ри -сунке 2.3).

Таблица 2.3 – Расчётные приток и отдача водохранилища

Меся - цы - года	Коэф. КРМ	QРМ, м3/c	WРМ 106, м3/мес	Интегральные приток и отдача 106, м3			(АВ + КnМ) ×106, м3	(АН + КnМ) ×106, м3
				WРМ	UМ	UМБР
1	2	3	4	5	6	7	8	9

Полезный объём водохранилища W_ПЛЗ является разностью ординат между касательными к верхней и нижней точкам пере -гиба линии W_РМ, параллельными линии U_МБР.

В уравнениях касательных (колонки 8 и 9) коэффициенты А_В – разность ординат точки верхнего касания линии W_РМ и располо -женной под ней ординаты линии U_МБР, А_Н – соответственно для точки нижнего касания, К = U_{МБР.ГОД}/12.

Мёртвый объём водохранилища W_МО для хранения наносов и полный его объём

W_МО = 10^-6 W_о Тρ/γ; (2.15)

W_ПРЛН = W_ПЛЗ + W_МО, (2.16)

где W₀ – объём годового стока, м³;

Т = 100 лет – срок службы водохранилища;  – мутность

воды в реке, г/м³;

 = 1,2 – 1,3 т/м³ – объёмный вес наносов в воде.
