Титульный лист пояснительной записки к курсовому проекту Формат а4
Министерство образования Российской Федерации
Новосибирский Государственный Технический Университет
Кафедра прикладной механики
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовому проекту по прикладной механике
РАСЧЕТ И ПРОЕКТИРОВАНИЕ МЕХАНИЧЕСКОГО ПРИВОДА
Факультет______________________
Группа_________________________
Студент________________________
фамилия, имя, отчество
Преподаватель__________________
фамилия, имя, отчество
Новосибирск, 200__г.
Приложение 2

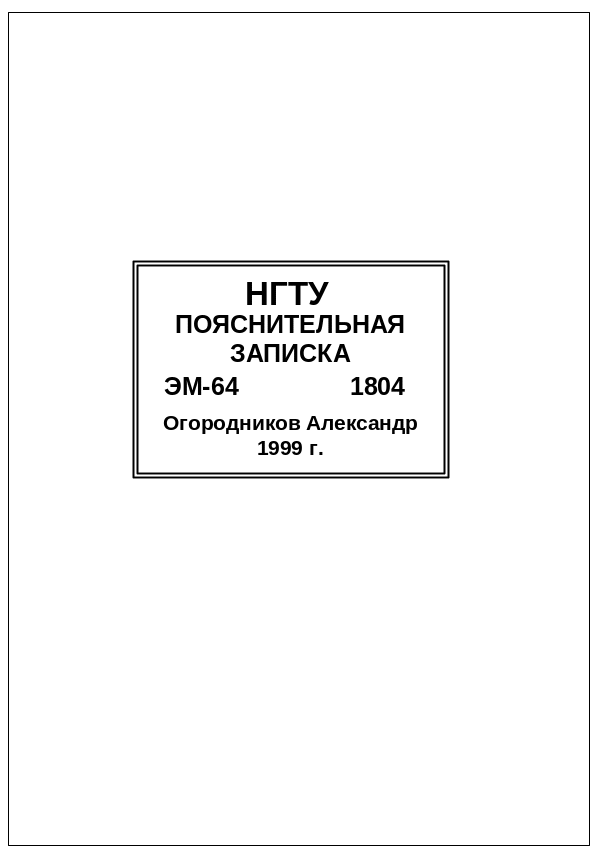

Титульный лист пояснительной записки к курсовому проекту Формат А4
Приложение 3
Заглавный лист к пояснительной записке. Формат а4
Таблица П1
Электродвигатели серии 4А
Исполнение – закрытое оборудование
Типо- раз- мер |
N, кВт |
Масса, кг |
|
Типо- раз- мер |
N, кВт |
Масса, кг |
|
Частота вращения, = 314 с–1 |
Частота вращения, = 157 с–1 |
||||||
71B2 |
1,1 |
15,4 |
2,2 |
80A4 |
1,1 |
17,4 |
2,2 |
80A2 |
1,5 |
17,4 |
2,6 |
80B4 |
1,5 |
20,4 |
2,2 |
80B2 |
2,2 |
20,4 |
2,6 |
90L4 |
2,2 |
28,7 |
2,4 |
90L2 |
3,0 |
28,7 |
2,5 |
100S4 |
3,0 |
36 |
2,4 |
100S2 |
4,0 |
36 |
2,5 |
100L4 |
4,0 |
42 |
2,4 |
100L2 |
5,5 |
42 |
2,5 |
112M4 |
5,5 |
56 |
2,2 |
112M2 |
7,5 |
56 |
2,8 |
132S4 |
7,5 |
77 |
3,0 |
132M2 |
11,0 |
77 |
2,8 |
132M4 |
11,0 |
93 |
3,0 |
160S2 |
15,0 |
130 |
2,2 |
160S4 |
15,0 |
136 |
2,3 |
160M2 |
18,5 |
145 |
2,2 |
160M4 |
18,5 |
160 |
2,3 |
180S2 |
22,0 |
163 |
2,5 |
160S4 |
22,0 |
175 |
2,3 |
180M2 |
30,0 |
185 |
2,5 |
180M4 |
30,0 |
195 |
2,3 |
200М2 |
37 |
255 |
2,2 |
200M4 |
37 |
270 |
2,2 |
200L2 |
45 |
280 |
2,2 |
200L4 |
45 |
310 |
2,2 |
225M2 |
55 |
355 |
2,2 |
225M4 |
55 |
355 |
2,2 |
250S2 |
75 |
470 |
2,2 |
250S4 |
75 |
490 |
2,2 |
250M2 |
90 |
510 |
2,2 |
250M4 |
90 |
535 |
2,2 |
280S2 |
110 |
785 |
2,2 |
280S4 |
110 |
785 |
2,0 |
Частота вращения, = 105 с–1 |
Частота вращения, = 79 с–1 |
||||||
80B6 |
1,1 |
20,4 |
2,2 |
90LA8 |
1,1 |
28,7 |
1,9 |
90L6 |
1,5 |
28,7 |
2,2 |
100L8 |
1,5 |
42 |
1,9 |
100L6 |
2,2 |
42 |
2,2 |
112MA8 |
2,2 |
56 |
2,2 |
112MA6 |
3,0 |
56 |
2,5 |
112MB8 |
3,0 |
56 |
2,2 |
112MB6 |
4,0 |
56 |
2,5 |
132S8 |
4,0 |
77 |
2,6 |
132S6 |
5,5 |
77 |
2,5 |
132M8 |
5,5 |
93 |
2,6 |
132M6 |
7,5 |
93 |
2,5 |
160S8 |
7,5 |
135 |
2,2 |
160S6 |
11,0 |
135 |
2,0 |
160M8 |
11,0 |
160 |
2,2 |
160M6 |
15,0 |
160 |
2,0 |
180M8 |
15,0 |
195 |
2,0 |
180M6 |
18,5 |
195 |
2,0 |
200M8 |
18,5 |
270 |
2,0 |
200M6 |
22 |
270 |
2,3 |
200L8 |
22 |
310 |
2,0 |
О к о н ч а н и е т а б л. П 1
Типо- раз- мер |
N, кВт |
Масса, кг |
|
Типо- раз- мер |
N, кВт |
Масса, кг |
|
|
200L6 |
30,0 |
310 |
2,3 |
225M8 |
30,0 |
355 |
2,0 |
|
225M6 |
37 |
355 |
2,0 |
250S8 |
37 |
490 |
2,0 |
|
250S6 |
45 |
490 |
2,0 |
250M8 |
45 |
535 |
2,0 |
|
250S6 |
55 |
535 |
2,0 |
280S8 |
55 |
785 |
1,9 |
|
280S6 |
75 |
785 |
1,9 |
280M8 |
75 |
835 |
1,9 |
|
280M6 |
90 |
835 |
1,9 |
315S8 |
90 |
875 |
1,9 |
|
315S6 |
110 |
875 |
1,9 |
35M8 |
110 |
1200 |
1,9 |
|
