С. 4. Коды вида mВ1с
При формировании цифровых сигналов в коде mВ1С к m информационным символам добавляется один дополнительный, комплементарный символ, обозначаемый 1С (Сomplementary). Дополнительный символ принимает значение, противоположное одному из m символов. Например, для формирования комплементарного символа выбран последний символ в группе из m символов. Тогда, если информационный символ был "1", то дополнительный символ принимает значение "0", если же информационный символ имел значение "0", то С символ принимает значение "1".
К кодам mВ1С относятся коды 8В1С, 10В1С и бифазный код, который может быть назван 1В1С.
Для правильного декодирования применяется цикловая синхронизация.
С. 5. Коды вида mВ1р
В кодах mВ1Р m – количество информационных символов, Р – дополнительный паритетный символ. Этот символ формируется таким образом, чтобы обеспечить контроль по четности (Parity). В качестве кодов в цифровых линиях используются коды 17В1Р и 24В1Р. Алгоритмы формирования битов Р разные. Например, Р может быть равен "1" или "0", чтобы количество "1" в группе из (m+1) символов было нечетным.
С. 6. Коды для преобразования трехуровневых сигналов
в двухуровневые сигналы

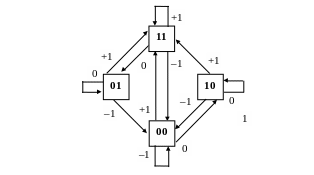

Рис. С.8. Алгоритм кода МСМI

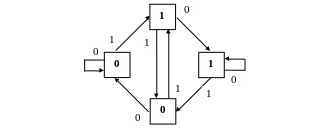

Рис. С.9. Алгоритм кода МDМI
С. 6. Форматы цифровых сигналов
Рис. С.10. Алгоритм формирования сигнала в формате NRZ‑L
Рис. С.11. Алгоритм формирования сигнала в формате NRZ‑M
Рис. С.12. Алгоритм формирования сигнала в формате NRZ‑S
ПРИЛОЖЕНИЕ D

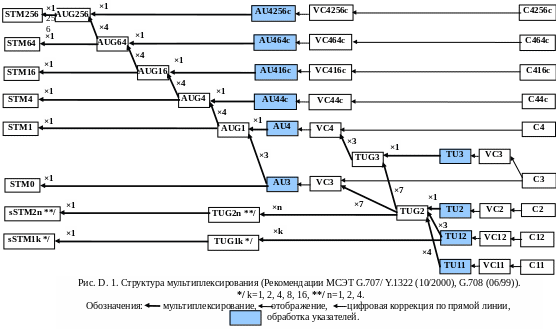

МУЛЬТИПЛЕКСИРОВАНИЕ В СЕТИ СИНХРОННОЙ ЦИФРОВОЙ ИЕРАРХИИ
Таблица D.1
Иерархические скорости синхронной цифровой иерархии
Агрегатные сигналы STM‑N |
Заголовок, байты |
Полезная нагрузка, байты |
Скорости агрегатных сигналов, кбит/с |
Макс. количество VC‑12 |
STM‑0 |
27 |
783 |
51 840 |
21 |
STM‑1 |
81 |
2 349 |
155 520 |
63 |
STM‑4 |
324 |
9 396 |
622 080 |
252 |
STM‑16 |
1 296 |
37 584 |
2 488 320 |
1 008 |
STM‑64 |
5 184 |
150 336 |
9 953 280 |
4 032 |
STM‑256 |
20736 |
601344 |
39 813 120 |
16 128 |
Таблица D. 2
Скорости сигналов sSTM‑1k
k (Структура TU‑12) |
Агрегатные сигналы sSTM‑1k |
Заголовок, байты |
Полезная нагрузка, байты |
Скорости агрегатных сигналов, кбит/с |
Макс. количество VC‑12 |
1 |
sSTM‑11 |
9 |
36 |
2 880 |
1 |
2 |
sSTM‑12 |
9 |
72 |
5 184 |
2 |
4 |
sSTM‑14 |
9 |
144 |
9 792 |
4 |
8 |
sSTM‑18 |
9 |
288 |
19 008 |
8 |
16 |
sSTM‑116 |
9 |
576 |
37 440 |
16 |
Таблица D. 3
Скорости сигналов sSTM‑2n
n (Структура TUG‑2) |
Агрегатные сигналы sSTM‑1k |
Заголовок, байты |
Полезная нагрузка, байты |
Скорости агрегатных сигналов, кбит/с |
Макс. количество VC‑12 |
1 |
sSTM‑21 |
9 |
108 |
7 488 |
3 |
2 |
sSTM‑22 |
9 |
216 |
14 400 |
6 |
4 |
sSTM‑24 |
9 |
432 |
28 224 |
12 |
Таблица D. 4
Сигналы виртуальных контейнеров
Виртуальные контейнеры |
Заголовок, байты |
Полезная нагрузка, байты |
Скорости сигналов виртуальных контейнеров, кбит/с |
Примечание |
VC‑11 |
4 |
108 |
1 664 |
Частота циклов 2 кГц |
VC‑12 |
4 |
216 |
2 240 |
Частота циклов 2 кГц |
VC‑2 |
4 |
432 |
6 848 |
Частота циклов 2 кГц |
VC‑3 |
9 |
756 |
48 960 |
Частота циклов 8 кГц |
VC‑4 |
9 |
2 340 |
150 336 |
Частота циклов 8 кГц |
VC‑4‑4c |
9/36 |
9 360 |
601 344 |
Смежная конкатенация / виртуальная конкатенация |
VC‑4‑16c |
9/144 |
37 440 |
2 405 376 |
– " – |
VC‑4‑64c |
9/576 |
149 760 |
9 621 504 |
– " – |
VC‑4‑256c |
9/2 304 |
599 040 |
38 486 016 |
– " – |
