ПРИЛОЖЕНИЕ 1
Оконч. прил. 1

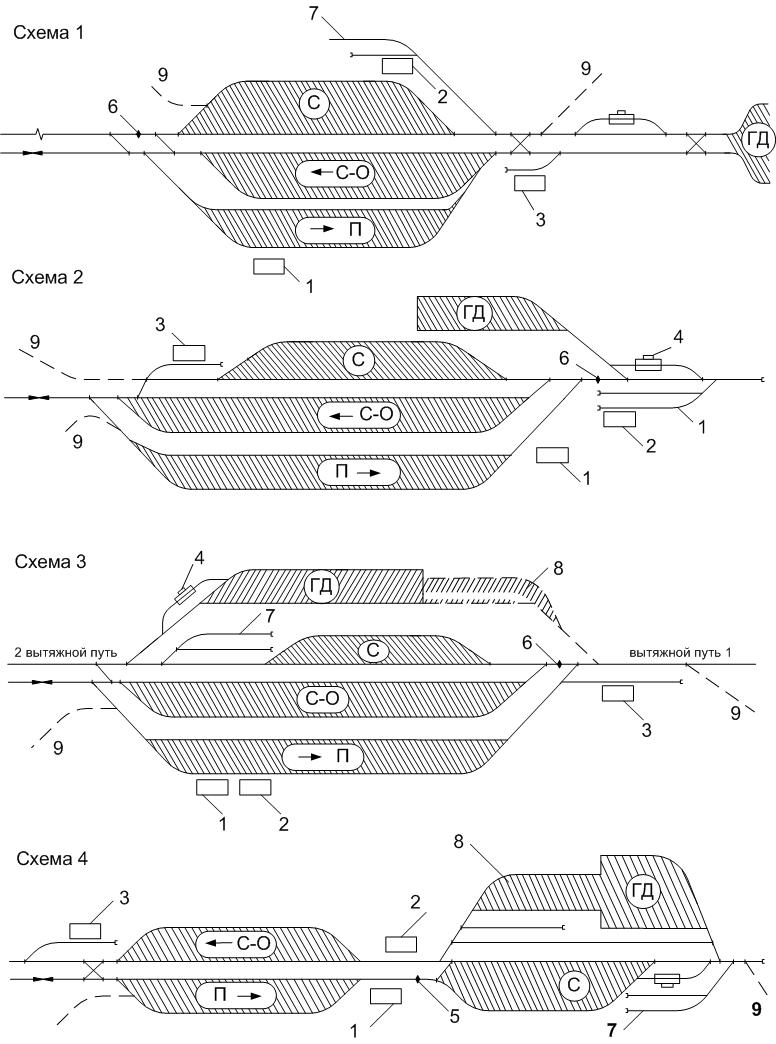

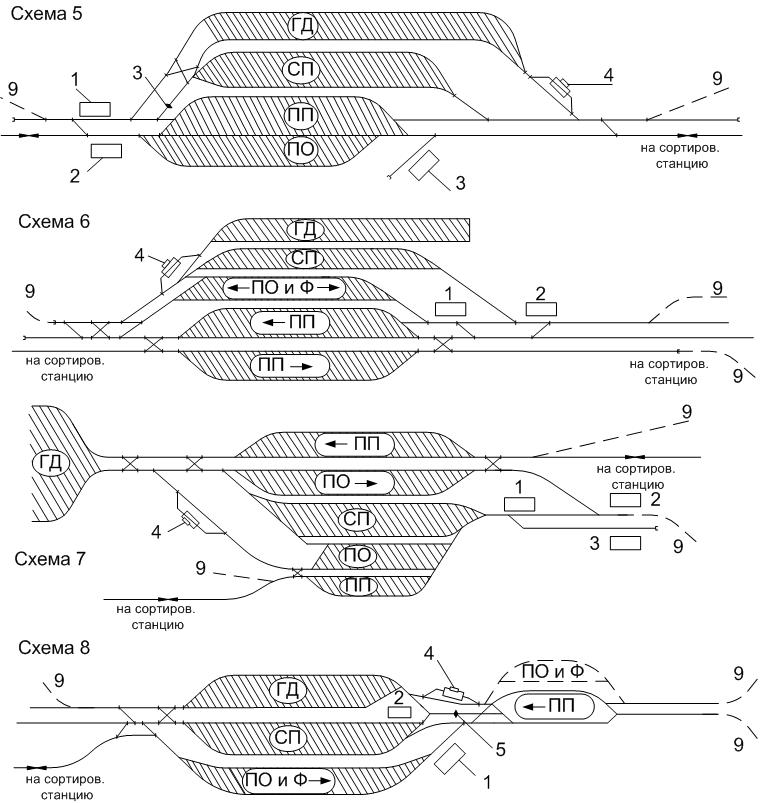

Рис.1. Схемы грузовых станций: П – пути приема поездов; С-О – пути сортировки, формирования и отправления на линию; С – парк сортировки вагонов, прибывших на станцию; ГД – грузовой двор; СП – сортировочный парк; ПО и Ф – парк отправления и формирования; 1 – техническая контора; 2 – пункт технического осмотра; 3 – экипировочные устройства для локомотивов; 4 – вагонные весы; 5, 6 – горка малой мощности, полугорка; 7 – пути ремонта вагонов; 8 – сквозные пути грузового двора; 9 – возможность примыкания подъездных путей
ПРИЛОЖЕНИЕ 2
а)
б)

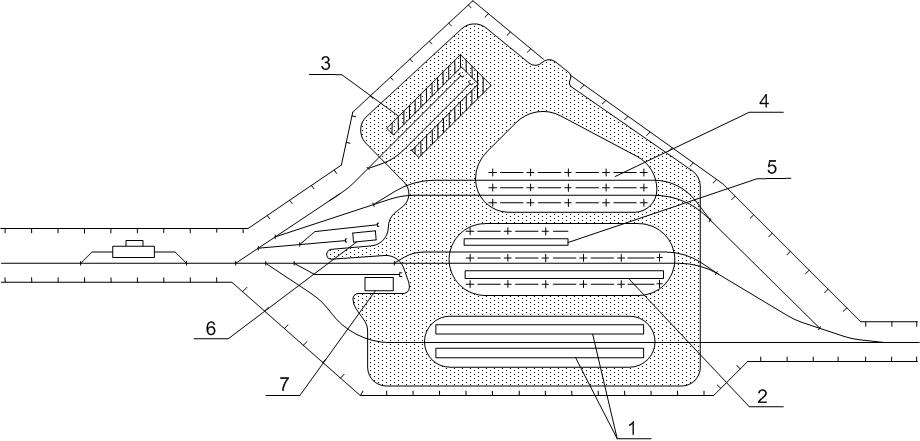

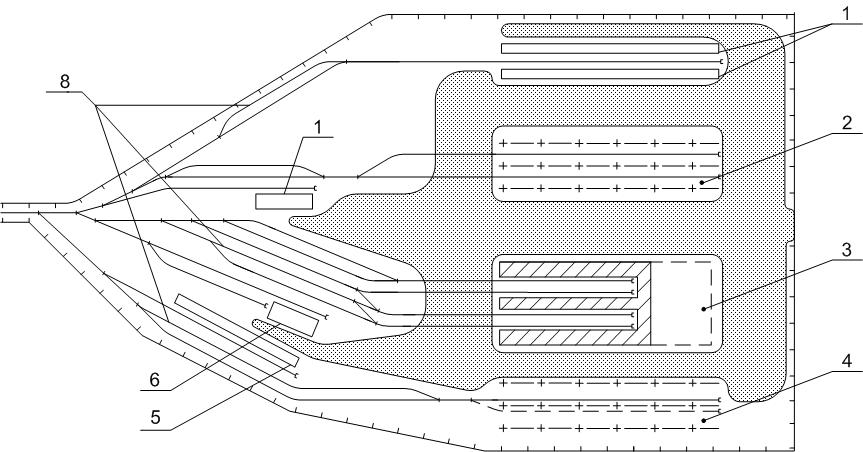

Рис.2 Схемы грузовых дворов: а) тупикового типа; б) комбинированного типа; 1- склад тарно-штучных грузов; 2- контейнерная площадка; 3- площадка для тяжеловесных грузов; 4- повышенный путь; 5- путь для самоходной техники; 6- крытый склад для минерально-строительных грузов; 7- склад для цемента, извести; 8-выстовочные пути.
ПРИЛОЖЕНИЕ 3
Таблица 1
Технические нормы загрузки вагонов
(при погрузке на грузовых складах станции)
Наименование грузов (группы) |
Типы вагонов |
Техническая норма загрузки вагонов, т/ваг |
1.Тарно-штучные грузы (мелкие отправки) |
КР-106 КР-120 |
22 25,2 |
2. Тарно-штучные грузы (повагонные отправки) |
КР-106 КР-120 ПВ ПЛ |
32 36 63 42 |
3.Тяжеловесные грузы |
ПВ ПЛ |
38,9 40,1 |
4.Контейнеры среднетоннажные |
ПЛ ПВ |
12 конт/ваг 10 конт/ваг |
5.Контейнеры крупнотоннажные |
ФП
|
2 конт/ваг
|
Примечание: КР-106; КР-120 – крытые вагоны полезным объемом соответственно 106м3 и 120м3; ПЛ - четырехосная платформа; ПВ – четырехосный полувагон; ФП – фитинговая четырехосная платформа.
Таблица 2
Технические нормы загрузки вагонов
(при погрузке на подъездных путях промышленных предприятий)
Наименование грузов (группы) |
Типы вагонов |
Техническая норма загрузки вагонов, т/ваг |
1. Лесомат. круглые |
ПВ ПЛ |
48 51 |
2. Пиломатериалы |
ПВ ПЛ |
46 48 |
3. Фанера |
КР-106 КР-120 |
39 41 |
4. Уголь каменный |
ПВ |
74 |
5. Руда всякая |
ПВ |
74 |
6. Песок |
ПВ |
65 |
7. Гравий |
ПВ |
66 |
8. Известь |
КР-106 КР-120 |
68 69 |
9. Ракушечник |
ПВ |
65 |
10. Панели пустотные |
ПВ |
63 |
Оконч. прил. 3
Наименование грузов (группы) |
Типы вагонов |
Техническая норма загрузки вагонов, т/ваг |
11. Цемент в мешках |
КР-106 КР-120 |
68 73 |
12. Металлопрокат |
ПВ ПЛ |
60 60 |
13.Мин. удобрения |
ХП |
66 |
14. Комбикорма |
КР-106 КР-120 |
46 50 |
Примечание: ХП – крытые вагоны – хопперы.
ПРИЛОЖЕНИЕ 4
Характеристика основных типов грузовых вагонов
Тип вагона |
Грузо-подъем-ность |
Коли-чество осей |
Тара, т |
Объем кузова (внутр.), м3 |
Длина по осям сцепления, м |
Крытый вагон |
64 |
4 |
22,1 |
106 |
14,73 |
Крытый вагон, модель 11-066 |
68 |
4 |
23 |
120 |
14,73 |
Полувагон цельнометаллический, модель 12-1000 |
69 |
4 |
22 |
73 |
13,92 |
Полувагон с переходной площадкой |
69 |
4 |
23,2 |
64 |
14,41 |
Платформа, модель 13-401 |
70 |
4 |
20,9 |
38,4* |
14,62 |
Фитинговая платформа |
67 |
4 |
27 |
69,16* |
25,87 |
Хоппер, модель 11-740 |
64 |
4 |
22 |
73 |
13,2 |
* – площадь пола вагона
ПРИЛОЖЕНИЕ 5
Рис. 3. Диаграмма внутристанционных вагонопотоков грузовой станции А:
-
вагоны, обрабатываемые на грузовой
дворе;
- вагоны, назначением на подъездной путь №1;
- вагоны, отправляющиеся с подъездного пути №2;
- порожние вагоны.
ПРИЛОЖЕНИЕ 6
Сроки хранения грузов, нормы нагрузки площади склада и коэффициент, учитывающий дополнительную площадь
Наименование грузов |
Сроки хранения в сутках |
Нагрузка на пол, т/м2 |
Коэфф., учитывающий дополнит. площадь |
|
прибытие |
отправление |
|||
1 |
2 |
3 |
4 |
5 |
Тарно-штучные грузы, перевозимые: мелкими отправками повагонными отправками |
2,0 1,5 |
2,0 1,5 |
0,65 0,85 |
1,7 – 2,0 1,3 - 1,7 |
Контейнеры крупнотонажные на площадках с козловыми кранами. Ж.д. путь: |
|
|
|
|
под пролётом |
2,0 |
1,0 |
- |
1,5 |
вне пролёта |
2,0 |
1,0 |
- |
1,2 |
Тяжеловесные грузы |
2,0 |
1,0 |
0,90 |
1,3 - 1,6 |
Пути необщего пользования |
||||
Навалочные грузы: |
3,0 |
2,5 |
1,1 |
1,5 |
Лесоматериалы |
2,5 |
2,5 |
0,5 |
1,3 – 1,6 |
Мин. Удобрения |
2,0 |
- |
1,1 |
1,3 – 1,5 |
Цемент, известь, алебастр, мел |
- |
2,0 |
1,0 |
1,5 |
Уголь, сыпучие и прочие грузы на навалочных площадках |
2,5 |
2,5 |
1,1 |
1,3 – 1,5 |
ПРИЛОЖЕНИЕ 7
Примерные нормы времени на грузовые и коммерческие операции
Наименование операции |
Измеритель |
Нормы времени, мин |
Проверка визы на накладной |
отправка |
0,2-0,3 |
Прием груза от грузоотправителя, укладка груза с автомашины на склад или погрузка на автомашину и выдача груза получателю |
||
а) мелкой отправки б) повагонной отправки |
отправка отправка |
7-12 30-90 |
Проверка груза и его упаковка |
отправка |
Параллельно с погрузкой или выгрузкой |
Маркировка (по мелким отправкам) |
отправка |
Параллельно с укладкой груза в склад |
Запись в книгу приема |
отправка |
1-1,5 |
Оформление накладной, составление приемной марки |
отправка |
1-1,5 |
Пересылка документов из технической конторы в товарную, на грузовой двор, из товарной конторы на грузовой двор и обратно |
||
а) нарочным б)по пневмопочте |
100 м 100 м |
2-3 0,25 – 2,0 на операцию |
Проверка наличия груза по приемным маркам |
вагон |
3 - 5 |
Запись номеров накладных в книгу приема и составление вагонных листов |
||
а) повагонная отправка б) сборный вагон |
вагон вагон |
1,5 – 2 7 – 9 |
Вывоз погрузочных бригад и ознакомление с планом работы |
операция |
5 – 10 |
Подача и расстановка вагонов или уборка |
операция |
по расчету или заданию |
Осмотр вагонов в коммерческом отношении |
вагон |
1 |
Погрузка груза из склада станции в вагон и выгрузка из вагона в склад станции |
вагон |
по расчету |
Пломбирование вагонов |
вагон |
3 – 4 |
Уведомление ДСП или диспетчера о готовности вагонов |
операция |
2 |
Оконч. прил. 7
Наименование операции |
Измеритель |
Нормы времени, мин |
Запись в вагонные листы сведений о вагонах и пломбах |
вагон |
0,4 – 0,5 |
Запись сведений о вагонах в книгу приема |
||
а) повагонная отправка б) сборный вагон |
вагон вагон |
0,2 – 0,3 2,5 – 3 |
Отсылка вагонных листов в товарную контору и получение из технической конторы |
операция |
1 – 2 |
Запись в книгу выгрузки |
||
а) повагонная отправка б) сборный вагон |
вагон вагон |
0,8 – 1,0 5 – 7 |
Очистка вагонов |
операция (группа вагонов) |
параллельно с выгрузкой плюс 3 – 4 мин. |
Разметка вагонных листов после выгрузки |
вагон |
0,5 – 1,0 |
Маркировка выгруженного груза (из сборных вагонов) |
вагон |
8 – 10 |
Проверка накладной (и пропуска) на вывоз груза |
отправка |
0,2 – 0,3 |
Оформление накладной (пропуска), отметка в книге выгрузки о выдаче груза |
отправка |
0,8 – 1,0 |
Составление плана сортировки и подготовки документов |
операция (на одну подачу) |
12 – 18 |
Сортировка сборных вагонов |
одна подача (расформирование и формирование) |
90 -120 |
ПРИЛОЖЕНИЕ 8

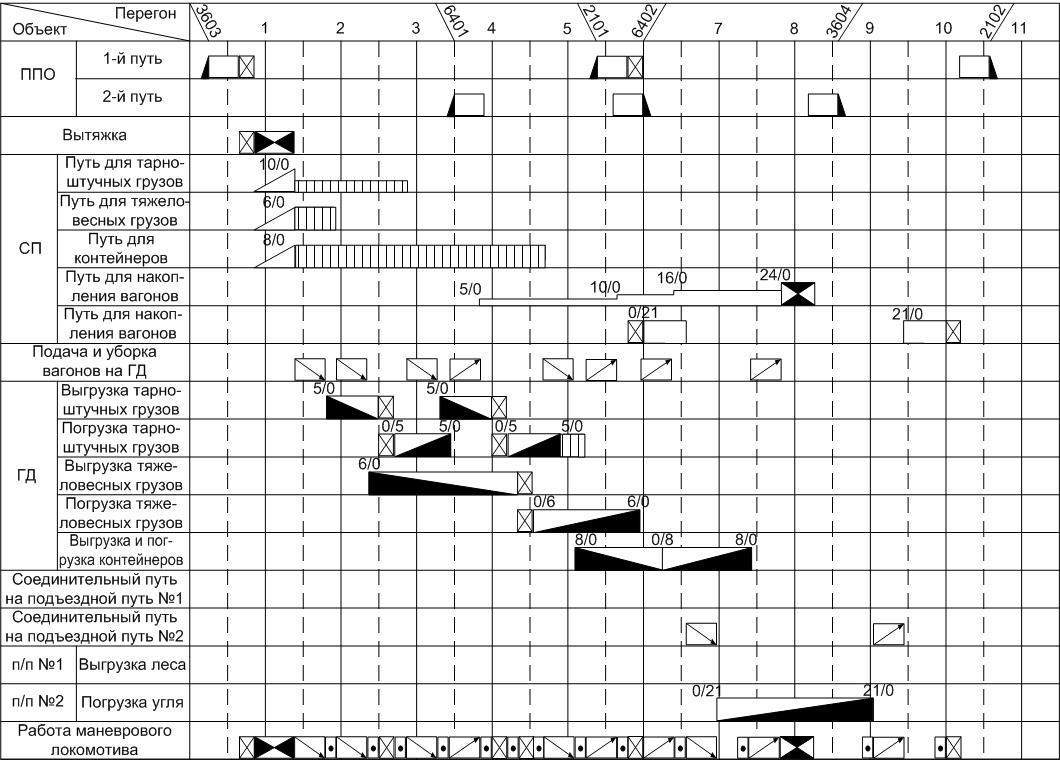

Фрагмент суточного плана - графика работы станции " А" и примыкающих подъездных путей
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
9. Правила перевозок грузов железнодорожным транспортом: сборник. - Книга 1. – М.: Юридическая фирма «Юртранс», 2003. – 712 с.
. Устав железнодорожного транспорта Российской Федерации. О железнодорожном транспорте в Российской Федерации. – М; Книга сервис, 2003. – 96 с.
3. Сборник правил и тарифов № 160. Технические нормы загрузки вагонов и контейнеров. – М.: Транспорт, 1992. – 96 с.
1. Управление грузовой и коммерческой работой на железнодорожном транспорте: Учеб. для вузов /А.А.Смехов, В.В.Повороженко, А.Т.Дерибас и др .; Под ред. А.А.Смехова.- М.: Транспорт, 1990. – 351 с.
6. Правила и технические нормы проектирования станций и узлов на железных дорогах колеи 1520 мм. МПС РФ. – М. : Техинформ, 2001. – 255 с.
7. Справочник эксплуатационника / Под ред. Н.А. Гундобина. – М.: Транспорт, 1971. – 704 с.
10. Тимошин А.А., Мачульский И.И. Комплексная механизация и автоматизация погрузочно-разгрузочных работ. 2003. 400с.
5. Типовой технологический процесс работы грузовой станции. – М. : Транспорт, 1991. – 215 с.
5. Типовой технологический процесс работы механизированной дистанции погрузочно-разгрузочных работ. – М. : Транспорт, 1984. – 112 с.
5. Типовой технологический процесс работы грузовой станции. – М. : Транспорт, 1991. – 215 с.
2. Абрамов А.А. Управление эксплуатационной работой. Часть 2. График движения поездов и пропускная способность: Уч.пос. – М.: РГОТУПС, 2002. – 170 с.
4. Гриневич, Г.П. Комплексная механизация и автоматизация погрузочно-разгрузочных работ на железнодорожном транспорте / Г.П. Гриневич. – М.: Транспорт, 1981. – 343 с.
4. Тимошин, А.А. Комплексная механизация и автоматизация погрузо-разгрузочных работ / А.А. Тимошин, И.И. Мачульский. – М. : Маршрут, 2003. – 400 с.
. Грузовые вагоны колеи 1520 мм (Альбом-справочник). – М. : Транспорт, 1991. – 111 с.
. Единые нормы выработки и времени на вагонные, автотранспортные и складские погрузочно-разгрузочные работы. – М. : Экономика, 1987. – 264 с.
. Маликов, О.Б. Склады и грузовые терминалы : справочник / О.Б. Маликов. – М., 2005. – 560 с.
. Бойко, Н.И. Транспортно-грузовые системы и склады : учеб. пособие / Н.И. Бойко, С.П. Чередниченко. – Ростов н/Д. : Феникс, 2007. – 400 с.
