3) Бетонные работы

Процесс возведения фундаментов включает разбивку осей фундаментов, устройство бетонной подготовки, установку опалубки, сборку и установку арматуры, бетонирование фундаментов и распалубку.

Бетонирование будет производится в зимний период времени со среднесуточной температурой наружного воздуха t_ср= -8,0°С.

Класс бетона B25.

Согласно таблице 6 СНиП 3.03.01-87 прочность бетона класса B25 к моменту замерзания должна быть не менее 70% от проектной, нормальная температура подачи бетонной смеси к моменту подачи с завода t_б.см.= +35°С

Начальная температура бетона в конструкции:

t_б.н.= t_б.cм – (t_б.см - t_н.в.)×0,015×L = 35 – (35 – (-8,0) × 0,015 × 15км = 25.33°С

Средний модуль поверхности для фундаментов:

согласно рекомендациям СНиП 3.03.01-87 наиболее выгоден метод выдерживания бетона «термос»

Средняя температура бетона за период остывания до 0°С:

_{Время остывания бетона в конструкции, достаточное для набора прочности 70%}

_{где R3 – трехсуточная прочность бетона класса B25 нормального хранения, R3 = 47%}

Уменьшу время остывания бетона в конструкции путем предварительного электроразогрева ее до 90°С:

t_б.н.= t_б.cм – (t_б.см - t_н.в.)×0,01 = 90 – (90 – (-8.0)) × 0,1 = 80.2°С

Опалубка – инвентарная, из металлических щитов. Арматурные изделия – каркасы, изготовленные в заводских условиях. Все материалы подавать гусеничным краном.

Для доставки бетонной смеси к месту бетонирования применять поворотную бадью БПВ-1,6.

Технические характеристики БПВ-1,6:

- габаритные размеры 4350 × 2480× 860 мм

- масса без бетонной смеси 1060 кг

- масса с бетонной смесью 4900 кг

Доставку бетона производить автобетоновозом СБ-1,59

Технические характеристики СБ-159:

- вместимость кузова по грузовому замесу 5 м³

- геометрический объем смесительного барабана 8 м³

- базовый автомобиль КамАЗ-5511

- масса оборудования – 13 т

- габариты длина/ширина/высота: 7,38/2,5/3,52 м

При выполнении бетонной подготовки, для разравнивания и уплотнения бетонной смеси использовать виброрейку СО-132А.

Технические характеристики СО-132А:

-ширина обрабатываемой полосы 1,5 м

-производительность 120 м³/ч

-мощность 0,25 кВт

- напряжение 42 В

-привод электрический

-масса 45 кг.

Для уплотнения бетонной смеси в фундаментах применять глубинные электрические вибраторы ИВ-113.

Технические характеристики ИВ-113:

- производительность 3 – 6 м³

- диаметр наконечника 38 мм;

- длина рабочей части 3,6 м

-мощность 0,55 кВт

На щиты опалубки наносится смазка для предотвращения сцепления с бетоном. Смазка наносится малярным агрегатом Со-169.

Технические характеристики малярного агрегата СО-169.

-производительность 260 л/ч

-дальность подачи: по горизонтали/вертикали 50/30 м

-мощность 0,55 кВт

-привод электрический

-масса 40 кг.

Ведущей машиной при производстве бетонных работ является кран.

Технический выбор крана для возведения монолитных железобетонных фундаментов.

Для строповки поворотной бадьи использовать двухветвевой строп:

- грузоподъемность 5,0 т

- высота строповки h_с = 2,2 м

- масса 0,02 т

Грузоподъёмность крана:

Q_тр = m_э + m_с, где

m_э = 4,9 т – масса бадьи с бетонной смесью;

m_с = 0,02 т – масса строповочного элемента,

Q_тр = 4,9 т + 0,02 т = 4,92 т

Высота подъёма крюка крана:

H_min = H₁ + H₂ + H₃, где

Н₁ = 1 м – высота подъёма элемента выше горизонта опирания (высота запаса)

Н₂ = 4,35 м – высота поворотной бадьи;

Н₃ = 2,2 м – высота строповочного элемента;

H_min = 1 м + 4,35 м + 2,2 м = 7,55 м

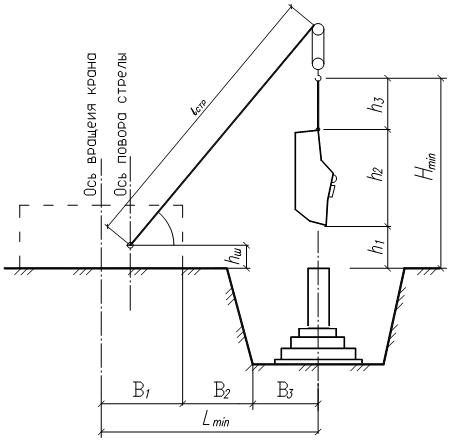

Минимальный вылет крюка:

L_min = B₁ + B₂ + B₃, где

В₁ = 1,875 м – расстояние от оси вращения до наиболее выступающей части крана;

В₂ = 3.25 м – расстояние по горизонтали от основания откоса выемки до ближайшей опоры машины для суглинистого грунта (по СНиП 12-03-99 Безопасность труда в строительстве);

В₃ = 4.98 м – максимальное расстояние от оси фундамента до начала откоса;

L_min = 1.875 м + 4 м + 4.98 м = 10.885 м

По заданным техническим параметрам выбираем гусеничный кран МКГ-25.

Технические характеристики гусеничного крана МКГ-25:

- длина стрелы L_стр = 12.5 м

- вылет крюка l_кр = 12 м

- максимальная грузоподъемность Q = 5 т

- высота подъема крюка Н_кр = 12.5 м

Бетонные работы по устройству фундаментов и бетонной подготовки выполнять в 5 захваток.

Работу вести в две смены. Работы начинать через 1 день после начала разработки грунта.

Работы по устройству подбетонки (ГЭСН 06-01-001-1)

Работы по устройству ж/б фундаментов объемом до 5 м³ (ГЭСН 06-01-001-10)

Состав звена:

Плотник 4р

Плотник 2р

Арматурщик 4р

Арматурщик 2р - 3

Бетонщик 4р

Бетонщик 2р

Машинист 4р

Такелажник на монтаже 2р - 2

Состав бригады:

Плотник 4р - 1

Плотник 2р - 2

Арматурщик 4р - 2

Арматурщик 2р - 3

Бетонщик 4р -1

Бетонщик 2р - 2

Машинист 4р - 1

Такелажник на монтаже 2р - 2
