ФГАОУ ВПО «УрФУ им. первого Президента России Б.Н. Ельцина»
Строительный факультет
Кафедра Строительных конструкций
Пояснительная записка
к курсовому проекту “Расчет и проектирование несущих конструкций многоэтажного промышленного здания”
Преподаватель: Беляева З.В.
Студент: Глебов А.А.
Группа: С – 47021
Екатеринбург
2010
Расчёт ребристой плиты.

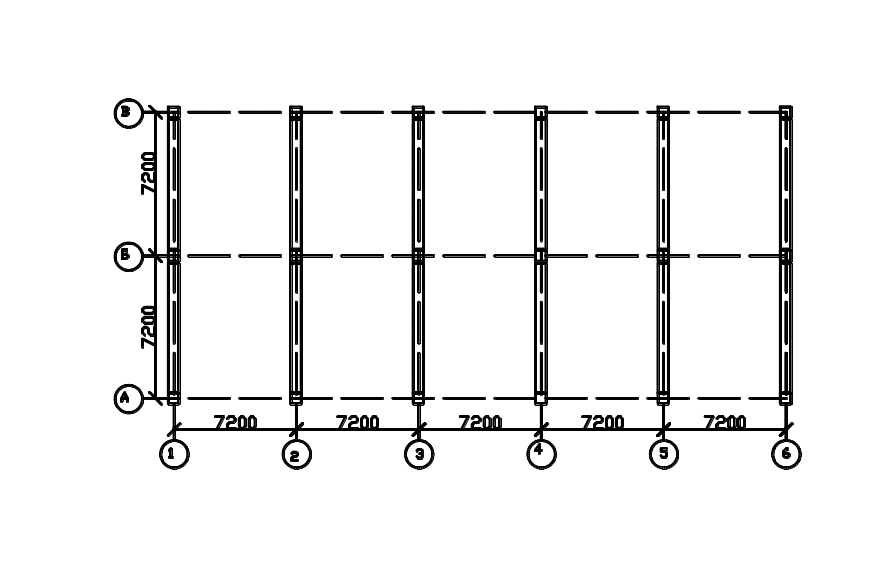

Схема расположения элементов каркаса
Схема расположения плит перекрытия
Компоновка сечения
Сбор нагрузок
Наименование |
Нормативная нагрузка кН/м2 |
Коэффициент надежности по нагрузке, yf |
Расчетная нагрузка, кН/м2 |
Постоянная |
|
|
|
1 . Керамическая плитка |
0,8 |
1,3 |
1,1 |
2. Стяжка |
0,52 |
1,3 |
0,7 |
3. Плита м\в |
0,15 |
1,3 |
0,2 |
4. Стяжка |
0,53 |
1,3 |
0,7 |
5. Ж/б плита |
3 |
1,1 |
3,3 |
Итого: |
5,00 |
|
6,00 |
Временная нагрузка 1. длительная 2. кратковременная |
7 7 |
1,2 1,2 |
8,40 8,40 |
Итого: Всего: Постоянная+Длительная |
14 19 12 |
|
16,80 22,80 14,40 |
Определение внутренних усилий.
Расчет усилий от нагрузок:
- расчетный момент
- поперечная сила
,
где γn-коэффициент
надежности по назначению здания=0.95
От расчетной полной нагрузки:
От нормативной полной нагрузки:
От нормативной постоянной и временной длительной нагрузки:
От расчетной постоянной и временной длительной нагрузки:
От нормативной кратковременной нагрузки:
От расчетной кратковременной нагрузки:
Геометрические характеристики сечения:
Высота сечения плиты, толщина стенки и полки:
h=300мм
ширина
ребра
мм
ширина
полки
мм
высота
полки
мм
Подбор сечения напрягаемой арматуры.
h
0
–
рабочая высота сечения
Определение площади сечения рабочей арматуры. Площадь напрягаемой арматуры определяем по формуле:
,где
,где
,
При классе арматуры А600 и σsp/Rs = 0,6 находим ξR = 0,43. Тогда
αR = ξR(1 – ξR/2) = 0,43(1 – 0,43/2) = 0,338 > α т = 0,133, т.е. сжатой арматуры не требуется;
Так как ξ/ξR = 0,143/0,43 < 0,6 принимаем γs3 = 1,1.
м
< hf`
= 0,05м, следовательно сжатая зона в полке;
Принимаю
d=32мм
2 стержня
Геометрические характеристики приведенного сечения.
определяем площадь приведённого сечения:
,где
тогда
Находим момент инерции сечения
=73669
см4
Определим моменты сопротивления сечения
Определение потерь напряжения
σsp=0,9Rs,n=0,9·600=540 МПа.
Способ натяжения арматуры - механический
Определение первых потерь.
σ2=1,25Δt=1,25*65ºC=81,25 МПа
σ3=30 МПа.
σ4=Δl·Es/l=2·200000/7200=55.55 МПа,
σ5=ɛb,sh·Es=0,0002·200000=40МПа, ɛb,sh=0,0002 (B30).
e0p1=ysp=163 мм. ysp=yц.т-ар=203-40=163 мм; ys=163 мм;
,где
кН
МПа
кН
кН
