Конструкции полов
Вариант 1 (1-5 по журналу)

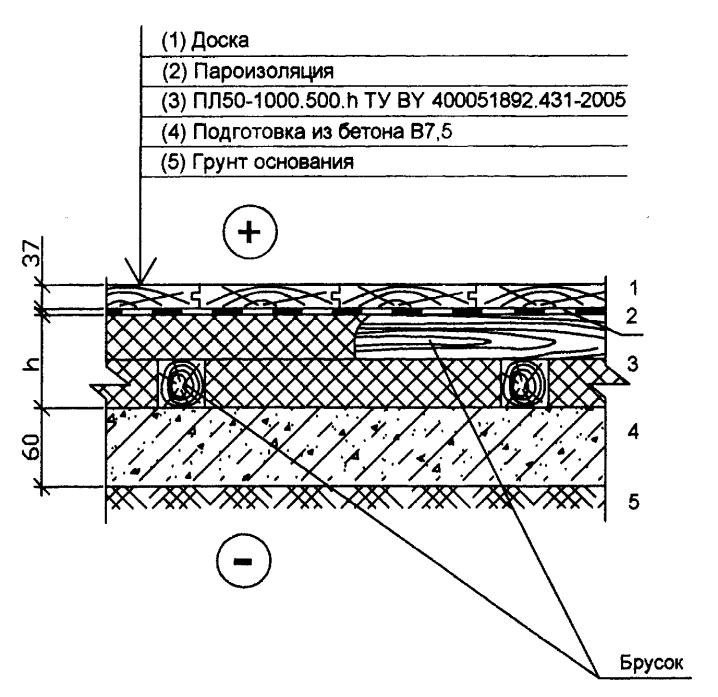

Рисунок А.6 – Утепленный пол на грунте
Таблица А.6 – Приведенное сопротивление теплопередаче и сопротивление паропроницанию
Общая толщина утеплителя, мм |
Приведенное сопротивление теплопередаче, м2ºС/Вт, при условиях эксплуатации |
Сопротивление паропроницанию, м2·ч·Па/мг |
|
А |
Б |
||
80 |
2,389 |
2,241 |
8,068 |
90 |
2,627 |
2,468 |
8,086 |
100 |
2,865 |
2,695 |
8,105 |
110 |
3,103 |
2,922 |
8,124 |
120 |
3,341 |
3,15 |
8,143 |
130 |
3,579 |
3,377 |
8,162 |
140 |
3,817 |
3,604 |
8,181 |
150 |
4,055 |
3,831 |
8,2 |
160 |
4,294 |
4,059 |
8,219 |
170 |
4,532 |
4,286 |
8,237 |
180 |
4,77 |
4,513 |
8,256 |
Вариант 2 (6-10 по журналу)

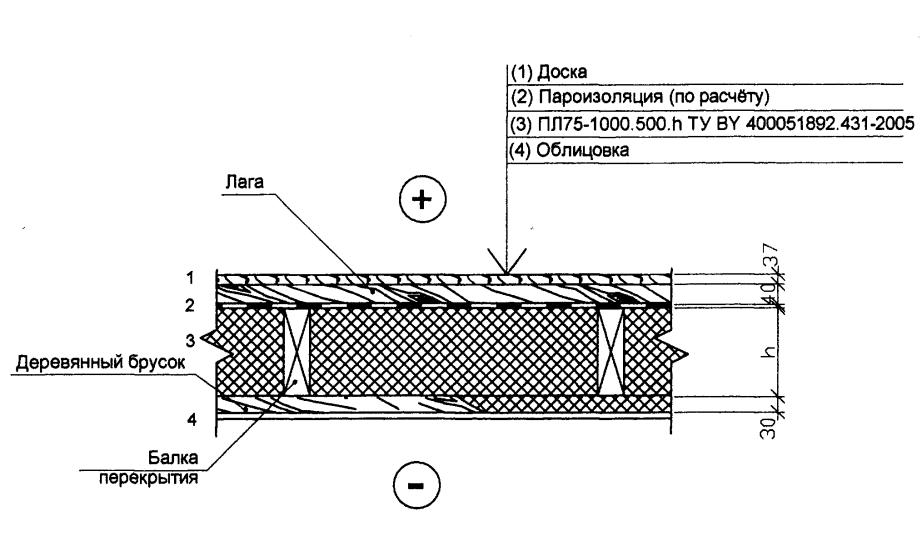

Рисунок А.7 – Утепленное надподвальное перекрытие по деревянным балкам
Таблица А.7 – Приведенное сопротивление теплопередаче и сопротивление паропроницанию
Общая толщина утеплителя, мм |
Приведенное сопротивление теплопередаче, м2ºС/Вт, при условиях эксплуатации |
Сопротивление паропроницанию, м2·ч·Па/мг |
|
А |
Б |
||
50 |
1,629 |
1,490 |
8,017 |
60 |
1,867 |
1,713 |
8,037 |
70 |
2,105 |
1,935 |
8,057 |
80 |
2,343 |
2,157 |
8,077 |
90 |
2,581 |
2,379 |
8,097 |
100 |
2,819 |
2,602 |
8,117 |
110 |
3,057 |
2,824 |
8,137 |
120 |
3,295 |
3,046 |
8,157 |
130 |
3,533 |
3,268 |
8,177 |
140 |
3,771 |
3,490 |
8,197 |
150 |
4,009 |
3,713 |
8,217 |
160 |
4,248 |
3,935 |
8,237 |
170 |
4,486 |
4,157 |
8,257 |
180 |
4,724 |
4,379 |
8,277 |
190 |
4,962 |
4,602 |
8,297 |
200 |
5,200 |
4,824 |
8,317 |
Вариант 3 (11-15 по журналу)

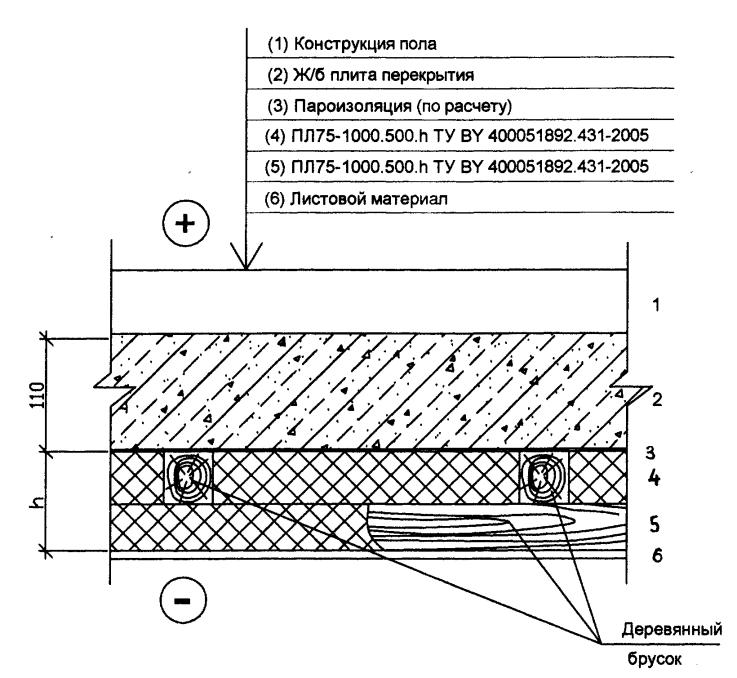

Рисунок А.8 – Утепленное надподвальное перекрытие по железобетонным плитам
Таблица А.8 – Приведенное сопротивление теплопередаче и сопротивление паропроницанию
Общая толщина утеплителя, мм |
Приведенное сопротивление теплопередаче, м2ºС/Вт, при условиях эксплуатации |
Сопротивление паропроницанию, м2·ч·Па/мг |
|
А |
Б |
||
30 |
1,087 |
0,985 |
7,973 |
40 |
1,285 |
1,169 |
7,992 |
50 |
1,480 |
1,351 |
8,011 |
60 |
1,673 |
1,531 |
8,030 |
70 |
1,863 |
1,709 |
8,049 |
80 |
2,051 |
1,885 |
8,068 |
90 |
2,237 |
2,058 |
8,086 |
100 |
2,420 |
2,229 |
8,105 |
110 |
2,601 |
2,398 |
8,124 |
120 |
2,780 |
2,565 |
8,143 |
130 |
2,956 |
2,729 |
8,162 |
140 |
3,130 |
2,891 |
8,181 |
150 |
3,301 |
3,051 |
8,200 |
160 |
3,470 |
3,209 |
8,219 |
170 |
3,637 |
3,365 |
8,237 |
180 |
3,801 |
3,518 |
8,256 |
Вариант 4 (16-20 по журналу)
Рисунок А.9 – Система утепления надподвального перекрытия
со штукатуркой по металлической сетке
Конструкцию пола принять следующей:
(1.1) линолеум на тканевой подоснове – 3,5 мм
(1.2) клеящая мастика – 1,5 мм
(1.3) стяжка из легкого бетона – 50 мм
Таблица А.9 – Приведенное сопротивление теплопередаче и сопротивление паропроницанию
Общая толщина утеплителя, мм |
Приведенное сопротивление теплопередаче, м2ºС/Вт, при условиях эксплуатации |
Сопротивление паропроницанию, м2·ч·Па/мг |
|
А |
Б |
||
50 |
1,269 |
1,220 |
3,78 |
60 |
1,508 |
1,419 |
3,80 |
70 |
1,721 |
1,617 |
3,82 |
80 |
1,933 |
1,816 |
3,84 |
90 |
1,945 |
2,014 |
3,86 |
100 |
2,358 |
2,213 |
3,88 |
110 |
2,570 |
2,411 |
3,91 |
120 |
2,782 |
2,610 |
3,93 |
130 |
2,995 |
2,808 |
3,95 |
140 |
3,207 |
3,007 |
3,97 |
150 |
3,419 |
3,205 |
3,99 |
Примечание. Значения приведенного сопротивления теплопередаче даны при расчетном количестве анкерных устройств – 1 шт/м2.
Вариант 5 (21-25 по журналу)
Рисунок А.10 – Система утепления надподвального перекрытия
по перекрестному деревянному каркасу
Конструкцию пола принять следующей:
(1.1) керамические плитки – 10 мм
(1.2) цементно-песчаный раствор – 10 мм
(1.3) стяжка из легкого бетона – 50 мм
Таблица А.10 – Приведенное сопротивление теплопередаче и сопротивление паропроницанию
Общая толщина утеплителя, мм |
Приведенное сопротивление теплопередаче, м2ºС/Вт, при условиях эксплуатации |
Сопротивление паропроницанию, м2·ч·Па/мг |
|
А |
Б |
||
80 |
2,136 |
2,005 |
11,127 |
90 |
2,374 |
2,228 |
11,147 |
100 |
2,612 |
2,450 |
11,167 |
110 |
2,850 |
2,672 |
11,187 |
120 |
3,088 |
2,894 |
11,207 |
130 |
3,326 |
3,117 |
11,227 |
140 |
3,564 |
3,339 |
11,247 |
150 |
3,802 |
3,561 |
11,267 |
160 |
4,041 |
3,783 |
11,287 |
170 |
4,279 |
4,005 |
11,307 |
180 |
4,517 |
4,228 |
11,327 |
190 |
4,755 |
4,450 |
11,347 |
200 |
4,993 |
4,672 |
11,367 |
Приложение Б
Технические характеристики теплоизоляции
В качестве тепловой изоляции использованы минераловатные плиты, изготавливаемые ОАО «Гомельстройматериалы», г. Гомель в соответствии с ТУ BY 400051892.431-2005 «Плиты из минеральной ваты теплоизоляционные».
В зависимости от механических характеристик, плиты подразделяются на классы: легкие (Л), полужесткие (П), жесткие (Ж), сверхжесткие (С).
В зависимости от плотности, плиты подразделяются на марки:
легкие – 50 (30-50 кг/м3), 75 (51-75 кг/м3);
полужесткие – 100 (76-100 кг/м3), 125 (101-125 кг/м3);
жесткие – 150(126-150 кг/м3), 175 (151-175 кг/м3);
сверхжесткие – 200 (176-200 кг/м3).
Плиты производятся следующих размеров: длина – 1000 мм; ширина – 400 мм, 500 мм, 600 мм; толщина – от 20 до 200 мм с шагом 10 мм.
Технические характеристики плит приведены в таблице Б.1.
Таблица Б.1 – Технические характеристики плит из минеральной ваты теплоизоляционных
Наименование показателя |
Значения показателя для плит марок |
||||||
50 |
75 |
100 |
125 |
150 |
175 |
200 |
|
Предел прочности на сжатие при 10 % деформации: в сухом состоянии, не менее, кПа |
– |
– |
– |
40 |
60 |
60 |
60 |
Сжимаемость: в сухом состоянии, не более, % |
10 |
4 |
3 |
– |
– |
– |
– |
Предел прочности при изгибе, не менее кПа |
– |
– |
– |
– |
100 |
100 |
100 |
Предел прочности на отрыв слоев, не менее, кПа |
– |
– |
– |
10 |
12-15 |
12-15 |
12-15 |
Сорбционная влажность по массе при относительной влажности воздуха φ = 97 %, % |
– |
– |
– |
– |
1,2 |
1,0 |
0,8 |
Водопоглащение, % по массе, не более |
30 |
30 |
20 |
15 |
6 |
6 |
6 |
Коэффициент теплопроводности при условиях эксплуатации А, Вт/(м∙ºС) |
0,039 |
0,039 |
0,041 |
0,042 |
0,042 |
0,044 |
0,046 |
Коэффициент теплопроводности при условиях эксплуатации Б, Вт/(м∙ºС) |
0,041 |
0,041 |
0,042 |
0,043 |
0,044 |
0,047 |
0,049 |
Коэффициент теплоусвоения (при периоде 24 ч) при условиях эксплуатации А, Вт/(м2 ºС) |
0,41 |
0,50 |
0,58 |
0,65 |
0,72 |
0,79 |
0,86 |
Коэффициент теплоусвоения (при периоде 24 ч) при условиях эксплуатации Б, Вт/(м2 ºС) |
0,45 |
0,56 |
0,65 |
0,73 |
0,80 |
0,89 |
0,98 |
Коэффициент паропроницаемости, мг/(м·ч·Па) |
0,53 |
0,50 |
0,48 |
0,47 |
0,46 |
0,45 |
0,33 |
Удельная теплоемкость, кДж/(кг∙ºС) |
0,84 |
||||||
Группа горючести |
НГ |
||||||
