Отслеживание действий в сценариях

Каждый прецедент представляет собой набор сценариев, а каждый сценарий являет­ся последовательностью шагов. Нужно отметить, что эти шаги не отражаются на диа­грамме. Их также нет и в комментариях, связанных с прецедентами. Хотя в UML и не запрещается отображать дополнительную информацию, при создании диаграмм нужно добиваться доступности и ясности, а комментарии иногда только мешают. Как же от­следить шаги выполнения сценария и где разместить пояснения по этому поводу?

Диаграмма прецедентов обычно представляет собой лишь часть документации, к которой обращаются клиент и разработчики системы. Каждая диаграмма должна раз­мещаться на отдельной странице. Сценарий прецедента тоже должен располагаться на отдельной странице и содержать следующую информацию.

• Исполнитель-инициатор прецедента.

• Предусловия для прецедента.

• Последовательность шагов в сценарии.

• Постусловия сценария.

• Исполнитель, получающий пользу от прецедента.

Можно также привести перечень используемых предположений (например, авто­матом по продаже лимонада покупатели пользуются по очереди) и краткое, размером в одно предложение, его описание.

Ранее были описаны альтернативные сценарии для прецедента Покупка лимонада. В соответствии с этим описанием, альтернативные сценарии можно рассматривать отдельно или в качестве исключений для первого сце­нария прецедента. Все определяется удобством представления сценария для разработ­чика, заказчика и пользователей.

Для отображения шагов выполнения сценария в UML существует и другая возможность — применение диаграммы видов деятельности UML.

3. Визуализация взаимосвязей прецедентов

Выше рассмотрены два типа взаимоотношений между прецеден­тами. Первый, включение, позволяет повторно использовать шаги одного прецедента в другом. Второй, расширение, позволяет создавать новый пре­цедент путем добавления некоторых шагов в существующий прецедент.

Существуют еще два способа взаимосвязи — обобщение (generalization) и группировка (grouping). Как и в случае классов, обобщение означает на­следование одного прецедента другим. Группировка — простой способ создания набора прецедентов.

Включение

Рассмотрим прецеденты Заправка автомата и Сбор денег. Они оба начинаются с разблокирования и открытия автомата и заканчиваются закрытием и блокировкой. Прецедент Проникновение внутрь включает первые два шага, а Выход наружу — два остальных. Прецеденты Заправка автомата и Сбор денег включают в себя пре­цеденты Проникновение внутрь и Выход наружу.

Чтобы графически отобразить включение прецедентов, используется обозначение зависимости между классами в виде соединительной пунктирной линии со стрелкой, указывающей на тот класс, от которого зависит другой. Прямо над линией вписывает­ся стереотип — слово «включает» в двойных прямых кавычках. На рис. 4 показа­но отношение включения в модели прецедентов для автомата по продаже лимонада.

Нужно отметить, что включенный прецедент никогда не используется самостоятельно. Он лишь является частью включающего его прецедента.

В текстовом описании указывается последовательность шагов и отмечаются вклю­ченные прецеденты. Первый шаг прецедента Заправка автомата — это реализация включенного прецедента (Проникновение внутрь).

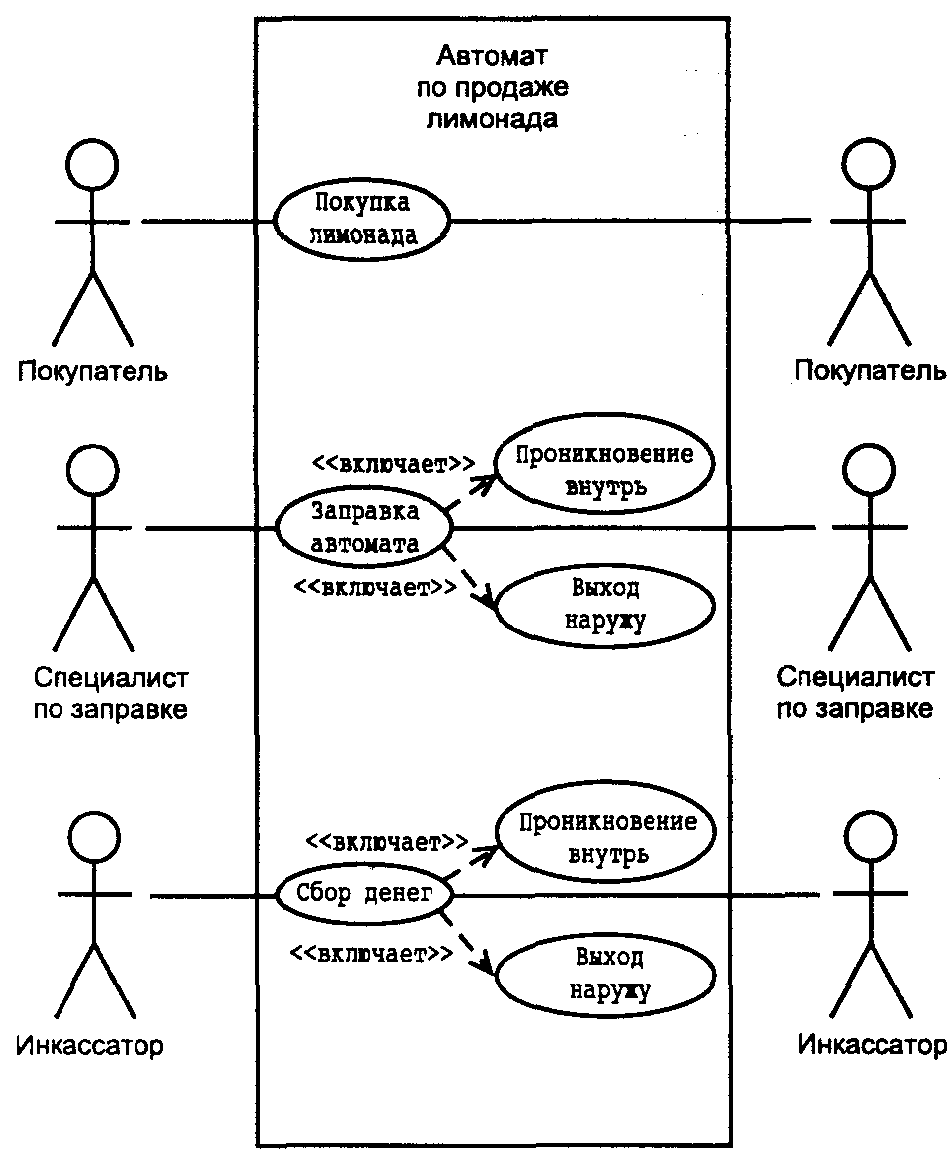

Рис. 4. Модель прецедентов для автомата по продаже лимо­нада с включением
