Исходные данные
Лабораторная работа выполняется по индивидуальным вариантам. Каждый вариант состоит из четырех цифр, первая из которых обозначает номер схемы (рис.2.6, 2.7), вторая – строку в таблице 2.1 или 2.2 (в зависимости от номера схемы), третья – строку в таблице 2.3 или 2.4 и четвертая – строку в таблице 2.5 или2.6.
Номинальные напряжения сетей: схема №1 – 220/10 кВ, схема №2 – 110/35/6кВ.
Фактическое напряжение источника питания бесконечной мощности: схема №1 – UРЭС = 240 кВ; схема №2 – UРЭС = 120 кВ.
Обозначения на рисунках. Л – линия электропередачи. П/С – трансформаторная подстанция, каждая сторона которой соответствует своему номинальному напряжению. РЭС – источник питания бесконечной мощности (региональная энергосистема), рассматриваемый как базисный узел. ЭС – источник питания ограниченной мощности (электростанция), рассматриваемый как узел, балансирующий по реактивной мощности. S – мощность потребителя.
Л1
Л2
Л3
Л4
РЭС
ЭС
П/С1
П/С2
П/С3
Рис. 2.6. Схема №1
S1
S2
S3
П/С1
S3
Л1
П/С2
S2
РЭС
S1
Л3
Л4
Л2

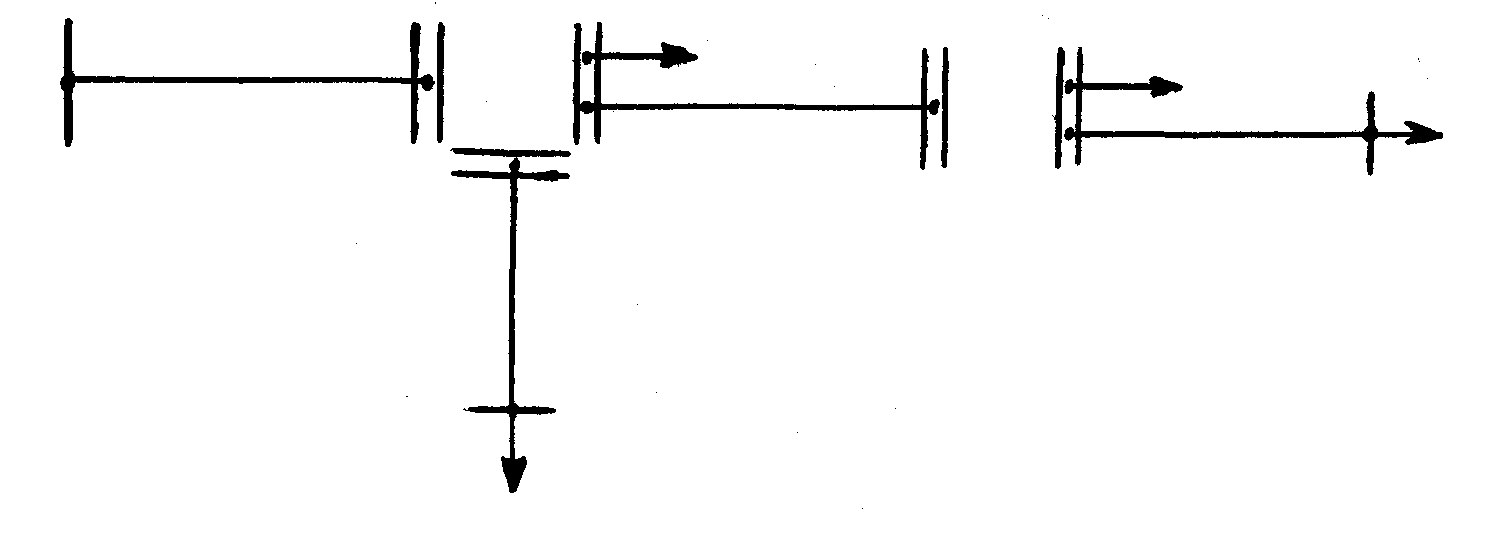

Рис. 2.7. Схема №2
S4
Таблица 2.1
Марки проводов и длины линий схемы №1
№ варианта |
№ линии |
|||
1 |
2 |
3 |
4 |
|
1 |
АС-400; 125 км |
АС-400; 100 км |
АС-400; 40 км |
АС-240; 100 км |
2 |
АС-300; 75 км |
АС-240; 100 км |
АС-300; 90 км |
АС-300; 45 км |
3 |
АС-400; 90 км |
АС-240; 60 км |
АС-240; 75 км |
АС-300; 80 км |
4 |
АС-400; 25 км |
АС-300; 50 км |
АС-300; 100 км |
АС-300; 65 км |
Таблица 2.2
Марки проводов и длины линий схемы №2
№ варианта |
№ линии |
|||
1 |
2 |
3 |
4 |
|
1 |
АС-120(2) 60 км |
F-95(2) 2 км |
АС-50(2) 10 км |
F-70(2) 1 км |
2 |
АС-70(2) 50 км |
ВЛЗ-120(2) 3 км |
АС-120(2) 8 км |
F-95(2) 0,8 км |
3 |
АС-95(2) 70 км |
ВЛЗ-150(2) 1,5 км |
F-95(2) 12 км |
F-150(2) 1,5 км |
4 |
АС-95(2) 60 км |
АС-120(2) 1 км |
АС-70(2) 10 км |
ВЛЗ-120(2) 1,8 км |
Таблица 2.3
Активные нагрузки потребителей, МВт, коэффициенты мощности
нагрузок, а также число и тип трансформаторов на подстанциях схемы №1
№ ва- рианта |
№ нагрузки/подстанции |
||
1 |
2 |
3 |
|
1 |
P=60; cosφ=0,75 2×ТРДЦН-63000/220 |
P=100; cosφ=0,85 2×ТРДЦН-100000/220 |
P=50; cosφ=0,7 2×ТРДЦН-63000/220 |
2 |
P=75; cosφ=0,9 2×ТРДЦН-63000/220 |
P=55; cosφ=0,65 2×ТРДЦН-63000/220 |
P=120; cosφ=0,9 2×ТРДЦН-100000/220 |
3 |
P=30; cosφ=0,8 2×ТРДЦН-63000/220 |
P=90; cosφ=0,7 2×ТРДЦН-100000/220 |
P=70; cosφ=0,8 2×ТРДЦН-63000/220 |
4 |
P=125; cosφ=0,75 2×ТРДЦН-160000/220 |
P=45; cosφ=0,8 2×ТРДЦН-63000/220 |
P=40; cosφ=0,85 2×ТРДЦН-63000/220 |
Таблица 2.4
Полные нагрузки потребителей, МВА, и коэффициенты
мощности нагрузок для схемы №2
№ ва- рианта |
№ нагрузки |
|||
1 |
2 |
3 |
4 |
|
1 |
S=2; cosφ=0,8 |
S=15; cosφ=0,7 |
S=60; cosφ=0,75 |
S=3; cosφ=0,9 |
2 |
S=3; cosφ=0,75 |
S=18; cosφ=0,8 |
S=70; cosφ=0,7 |
S=2,5; cosφ=0,65 |
3 |
S=3,8; cosφ=0,7 |
S=12; cosφ=0,85 |
S=45; cosφ=0,75 |
S=2; cosφ=0,8 |
4 |
S=2,5; cosφ=0,6 |
S=16; cosφ=0,8 |
S=75; cosφ=0,85 |
S=1,5; cosφ=0,75 |
Таблица 2.5
Модуль напряжения и активная мощность электростанции (схема №1)
№ варианта |
UЭС , кВ |
P, МВт |
1 |
235 |
40 |
2 |
230 |
60 |
3 |
238 |
85 |
4 |
242 |
75 |
Таблица 2.6
Число и тип трансформаторов на подстанциях схемы №2
№ варианта |
№ подстанции |
|
1 |
2 |
|
1 |
2×ТДНС-16000/35 |
2×ТДТН-63000/110 |
2 |
2×ТДНС-16000/35 |
2×ТДТН-80000/110 |
3 |
2×ТД-10000/35 |
2×ТДТН-63000/110 |
4 |
2×ТД-10000/35 |
2×ТДТН-80000/110 |
Обозначения в таблицах 2.1, 2.2. АС – воздушная линия с неизолированными сталеалюминиевыми проводами. F – кабельная линия. ВЛЗ – воздушная линия с изолированными проводами. Через дефис указано сечение провода или жилы кабеля в мм2 (для сталеалюминиевых проводов дано сечение алюминиевой части). Цифра 2 в скобках обозначает, что линия двухцепная. При отсутствии этой цифры линия является одноцепной. Кабели принимаются трехжильными с алюминиевыми жилами.
