Опыт №16. Генератор синусоидальных колебаний на основе моста Вина

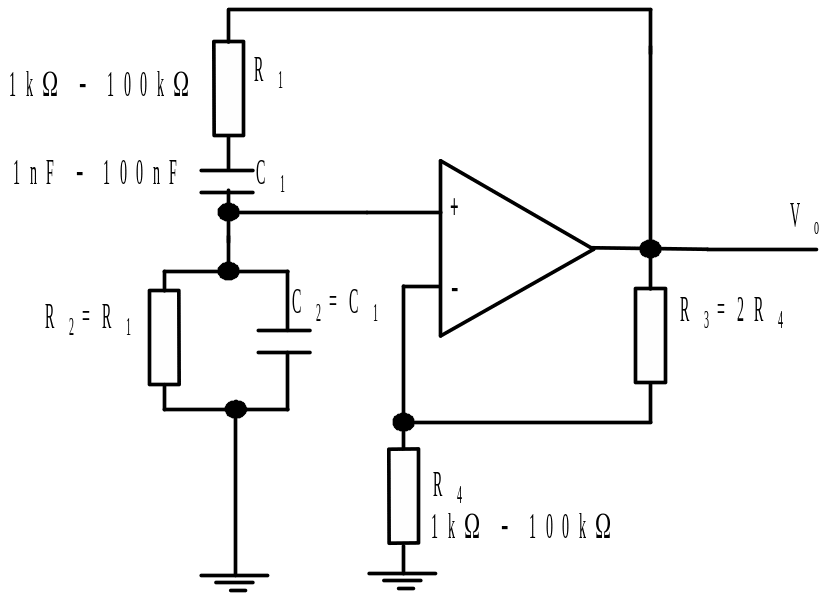

Рис. 26. Генератор синусоидальных колебаний на основе моста Вина с линейной отрицательной обратной связью

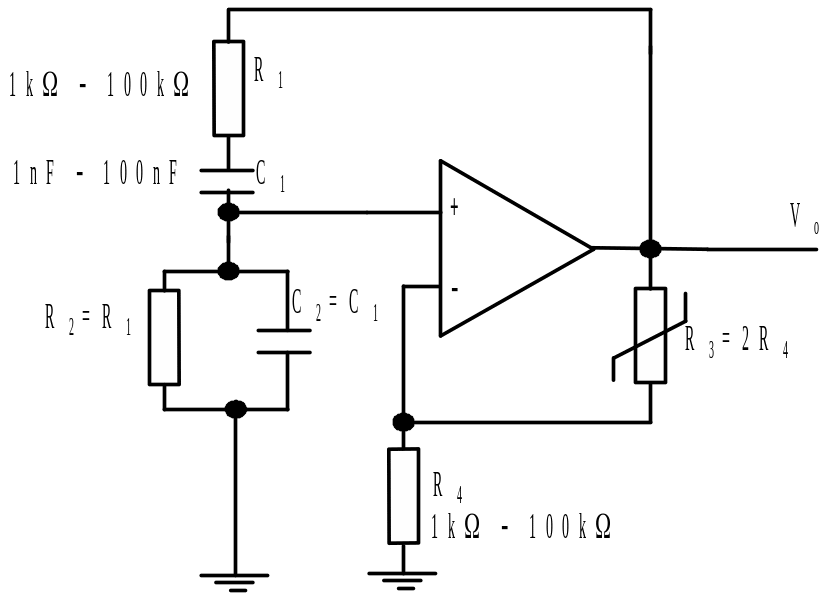

Рис. 27. Генератор синусоидальных колебаний на основе моста Вина с нелинейной отрицательной обратной связью
Основные соотношения
Зависимость изменения выходного напряжения во времени имеет следующий вид:
Uout(t) = Umsin(2πf0t),
где f0 = 1/(2π√(R1R2C1C2)).
Порядок выполнения
1. Реализуйте схему генератора синусоидальных колебаний на основе моста Вина с линейной отрицательной обратной связью. Данная схема изображена на рис. 26. Не забудьте подключить питание к ОУ.
2. Подключите питание к плате. Генератору синусоидальных колебаний на основе моста Вина не требуется источник входных сигналов.
3. Изобразите изменение сигнала V0 во времени.
Напряжение V0 . Режим работы осциллографа: __________ В/дел. __________ мс/дел.
Измерьте значение частоты выходного сигнала и запишите результат:
f0 =____кГц
4. Рассчитайте значение частоты выходного сигнала по формуле:
f0 = 1/(2π√(R1R2C1C2)), f0 =____________________=____кГц
и сравните со значением, полученным в предыдущем пункте.
5. Отключите питание от платы. Реализуйте схему генератора синусоидальных колебаний на основе моста Вина с нелинейной отрицательной обратной связью. Данная схема изображена на рис. 27. В качестве нелинейного элемента здесь используется лампа накаливания.
6. Изобразите изменение сигнала V0 во времени.
Напряжение V0 . Режим работы осциллографа: __________ В/дел. __________ мс/дел.
Измерьте значение частоты выходного сигнала и запишите результат:
f0 =____кГц
7. Рассчитайте значение частоты выходного сигнала по формуле:
f0 = 1/(2π√(R1R2C1C2)), f0 =____________________=____кГц
и сравните со значением, полученным по результатам измерения в предыдущем пункте.
Вывод:
Выходной сигнал генератора синусоидальных колебаний на основе моста Вина при использовании линейной обратной связи (не) обладает синусоидальной формой. Выходной сигнал генератора синусоидальных колебаний на основе моста Вина при использовании нелинейной обратной связи (не) обладает синусоидальной формой. Стабильность амплитуды колебаний выходного сигнала схемы рис. 26 (выше) ниже, чем схемы рис. 27. Частота выходного сигнала (не) зависит от типа отрицательной обратной связи.
