Опыт №14. Генератор прямоугольных импульсов

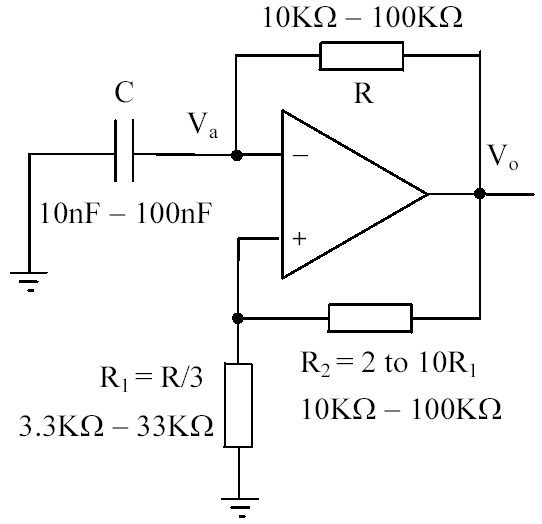

Рис. 24. Генератор прямоугольных импульсов

Основные соотношения

Период выходного сигнала определяется выражением:

T_o = 2RC ln (1 + 2R₁ / R₂).

Порядок выполнения

1. Реализуйте схему, показанную на рис. 24. Не забудьте подключить питание к ОУ.

2. Подключите питание к плате и с помощью осциллографа наблюдайте за изменением выходного напряжения V₀. Форма кривой должна представлять собой последовательность прямоугольных импульсов.

3. Изобразите изменение сигналов V_а и V₀ во времени.

Напряжение V_а. Режим работы осциллографа: __________ В/дел. __________ мс/дел.

Напряжение V₀. Режим работы осциллографа: __________ В/дел. __________ мс/дел.

4. Измерьте период выходного напряжения и его размах. Запишите результаты в следующем виде:

T_o = ________________ мс; V_pp = ________________ В.

5. Используя формулы, данные в разделе «Основные соотношения», рассчитайте период выходного напряжения:

T_o = 2RC ln (1 + 2R₁ / R₂ ) = _____________________________ = ____________ мс

6. Отключите питание на плате. Уменьшите емкость конденсатора С в десять раз.

7. Подключите питание к плате и помощью осциллографа наблюдайте за выходным напряжением V₀. Оно должно представлять собой последовательность искаженных прямоугольных импульсов.

8. Изобразите изменение сигналов V_а и V₀ во времени.

Напряжение V_а . Режим работы осциллографа: __________ В/дел. __________ мс/дел.

Напряжение V₀. Режим работы осциллографа: __________ В/дел. __________ мс/дел.

9. Измерьте период выходного напряжения и его размах. Запишите результаты в следующем виде:

T_o = ________________ мс; V_pp = ________________ В.

10. Используя формулы, раздела «Основные соотношения», рассчитайте период выходного сигнала согласно следующему соотношению:

T_o = 2RC ln(1 + 2R₁ / R₂ ) = _________________________________ = ______________ мс

Вывод:

Частота выходного сигнала зависит, главным образом, от значения постоянной времени RC. Для осуществления качественной генерации ОУ должен быть быстродействующим.
