Опыт №13. Однополупериодный выпрямитель

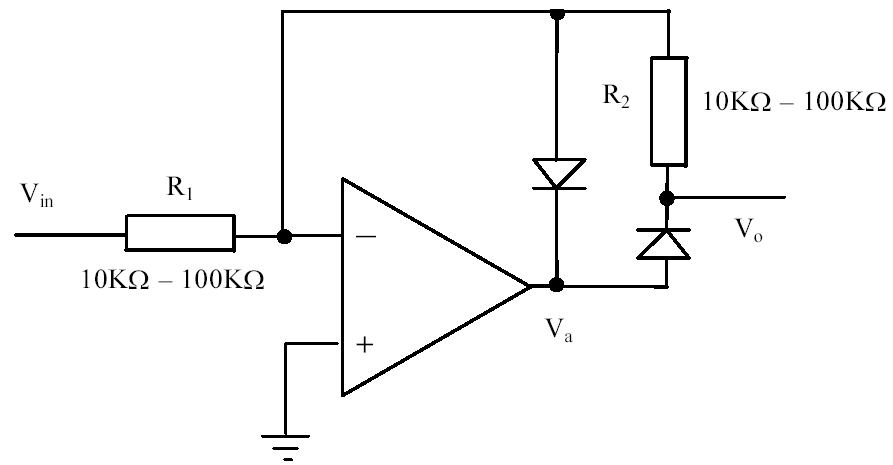

Рис. 23. Однополупериодный выпрямитель
Основные соотношения
Для данной схемы выходное напряжение будет изменяться согласно следующему закону:
При условии Vin > 0: Vo = 0;
при условии Vin < 0: Vo = - Vin (R2 / R1).
Порядок выполнения
1. Реализуйте схему, показанную на рис. 23. Не забудьте подключить питание к ОУ.
2. Подключите питание к плате, а в качестве источника входных сигналов используйте генератор синусоидального напряжения (Vm = 1В, частота f = 300Гц). Изобразите изменение сигналов V2 и V0 во времени.
Напряжение V0 . Режим работы осциллографа: __________ В/дел. __________ мс/дел.
Напряжение Vа . Режим работы осциллографа: __________ В/дел. __________ мс/дел.
3. С помощью осциллографа измерьте размах входного напряжения Vin и размах выходного напряжения и запишите полученные результаты:
Vin = ________________ В; Vo = ________________ В
4. Рассчитайте коэффициент передачи выпрямителя, основываясь на экспериментальных данных:
A = 2Vo / Vin = ________________________________________ = _________.
A = R2 / R1 = __________________________________________ = _________.
5. Используя в качестве источника входного сигнала генератор синусоидальных сигналов (Vm = 1В, частота f = 30кГц), изобразите изменение сигналов Vа и V0 во времени.
Напряжение Vа . Режим работы осциллографа: __________ В/дел. __________ мс/дел.
Напряжение V0. Режим работы осциллографа: __________ В/дел. __________ мс/дел.
Вывод:
Из диаграмм пунктов 2 и 5 видно, что основной причиной возникновения погрешностей выпрямителя является скорость нарастания выходного напряжения ОУ. С увеличением частоты входного сигнала, искажение выходного сигнала, вызванное конечным значением скорости нарастания ОУ, будет увеличиваться.
