Инженерно-техническая защита информации

1. ОРГАНИЗАЦИЯ И ТЕХНИЧЕСКИЕ МЕРЫ ЗИ В ГОСУДАРСТВЕННЫХ И КОММЕРЧЕСКИХ СТРУКТУРАХ. СИСТЕМООБРАЗУЮЩИЕ ФАКТОРЫ. РУКОВОДЯЩИЕ ДОКУМЕНТЫ.

Любая система создается под заданное требование и с учетом существующих ограничений.

Факторы, влияющие на структуру и функционнирование системы называются системообразующими: 1) перечень защищаемых сведений, составляющих государственную или коммерческую тайну, 2) требуемые уровни безопасности информации, обеспечение которых не приведет к превышению ущерба над затратами на защиту. 2) угрозы безопасности информации, 3) ограничения, которые надо учитывать при создании или модификации системы ЗИ (СЗИ), 4) показатели, по которым будет оцениваться эффективность СЗИ.

Алгоритмы функционирования и структура СЗИ определяются в руководящих , нормативных и методических документах. К руководящим документам относятся: 1) руководство по ЗИ в организации, 2) положение о подразделение организации, на которое возлагаются задачи по обеспечению безопасности информации, 3) инструкции по работе с грифованными документами, 4) инструкция по ЗИ о конкретных изделиях, 5) порядок ЗИ в организации определяется соответствующим руководством или инструкцией, которая содержит следующие разделы: общие разделы, перечень охраняемых сведений, демаскирующие признаки веществ, создаваемых в организации, оценка возможностей органов и средств добывания информации, организационные и технические мероприятия по ЗИ, порядок планирования работ службы ЗИ, порядок взаимодействия с государственными органами, решающими задачи по защите материальной и интеллектуальной собственности, государственной, коммерческой тайны.

Основными нормативными документами являются перечни сведений составляющих государственную, военную и коммерческую тайну основываясь на положениях закона (закон о государственной тайне). Перечни подлежащих защите сведений этого закона конкретизируются ведомствами приминительно к тематике отдельных организаций. В коммерческих структурах, выполняющих государственные заказы эти перечни распространяются на информацию относящуюся к этому заказу. Перечни сведений, составляющих коммерческую тайну составляются руководством фирмы и при участии начальника службы безопасности. Существуют нормативные документы, которые определяют максимально допустимое значение уровней полей с информацией, уровни концентрации демаскирующих веществ на границе контралируемых зон, которые обеспечивают требуемый уровень безопасности. Эти нормативные документы разрабатываются в специальных ведомствах, а в коммерческих структурах, выполняющих не государственные заказы – специалистами структуры безопасности. Ответственность за состояние ЗИ возлагается на соответствующее подразделение и лиц службы безопасности. В коммерческих структурах ИТЗИ обеспечивается группой ИТ защиты. В коммерческих структурах эта группа может состоять из руководителя группы и сотрудников. Основные задачи группы: 1) обследование выделенных помещений с целью установления потенциально возможных каналов утечки конфединциальной информации через конструкции зданий, технические средства и оборудование. 2) составляют топологическую модель (поэтажный план / план местности). 3) выявление и оценка степени опасности технической утечки информации. 4) разрабогтка мероприятий по ликвидации или предотвращению потенциальных каналов утечки. 5) организация контроля в том числе инструментального за эффективностью принятых защитных мероприятий. Анализ результатов контроля и разработка предложений по повышению надежности и эффективности мер защиты, если они оказались не совсем эффективными, 6) подготовка заявок на преобретение технических средств ЗИ. Участие в их преобретении, установки, эксплуатации и контроля состояния. 7) технические вопросы охраны носителей информации и объекта информатизации. Материально-вещественный канал утечки.

2. ОРГАНИЗАЦИЯ РАБОТ ИТЗИ.

В организациях работы по ИТЗИ делятся на 2 этапа: 1) построение или модернизация системы защиты. 2) поддержание ЗИ на требуемом уровне.

Построение системы защиты осуществляется во вновь создаваемых организациях. Для этого необходимо проведение следующих работ: 1) уточнение перечня защищаемых сведений, 2) определение источников и носителей информации, выявление и оценка угроз ее безопасности, 3) определение мер по ЗИ, вызванных изменением целей и задач защиты, перечня защищаемых сведений, угроз безопасности информации.

Все меры по ЗИ разделяются на группы: 1) организационные, 2) технические.

3. ТЕХНИЧЕСКИЕ МЕРЫ ЗИ.

К техническим мерам относятся меры, реализуемые путем установки новых или модернизации используемых инженерных и технических средств. Технические меры: 1) способы и средства инженерной защиты и технической охраны объектов: способы и средства обнаружения злоумышленников и пожара, подсистема наблюдения, средство управления системой охраны, 2) способы и средства противодействию наблюдению (в оптическом диапозоне, радиолокационном и гидроаакустическом наблюдении). 3) способы и средства противодействия подслушиванию (скрытие речевой информации, энергетическое скрытие аккустических сигналов, предотвращение несанкционированной записи речевой информации на диктофон). 4) способы и средства предотвращения утечки информации с помощью закладных устройств, аппаратура радиоконтроля. 5) Способы контроля телефонных линий и цепей электропитания, технические средства подавления сигналов закладных устройств, аппаратура нелинейной локации, обнаружители пустот, металлодетекторные рентгеновкие аппараты. 6) Способы и средства предотвращения утечки информации через побочные э/м излучения и наводки (например с экрана монитора). Подавление опасных электрических сигналов аккусто-электрических преобразователей, экранирование э/м полей. 7) способы и средства предотвращения утечки информации по материально-вещественному каналу.

4. ОРГАНИЗАЦИОННЫЕ МЕРЫ. РЕГЛАМЕНТАЦИЯ. УПРАВЛЕНИЕ ДОСТУПОМ.

Основу организационных мер составляют меры, определяющие порядок использования технических средств. Включают мероприятия по эффективному использованию технических средств, мероприятия по регламентации и управлению доступом к защищаемой информации. По порядку и режимам работы технических средств ЗИ. РЕГЛАМЕНТАЦИЯ – установление временных, территориальных и режимных ограничений в деятельности сотрудников организации и в работе технических средств, направленных на обеспечение безопасности. Регламентация предусматривает установление границ контралируемых и охраняемых зон, определение уровня ЗИ в зонах, регламентация деятельности сотрудников и посетителей, определение режимов работы технических средств и в том числе средств сбора, обработки и хранения информации на ПЭВМ, определение режимов передачи документов (если промышленные предприятия – порядок складирования) и т.д. УПРАВЛЕНИЕ ДОСТУПОМ К ИНФОРМАЦИИ включает следующие мероприятия: 1) идентификацию лиц и обращений. Идентификацию пользователей, сотрудников, посетителей для ЭВМ-обращений по каналам теле-коммуникаций. Производится с целью их надежного опознавания. 2) проверка полномочий лиц и обращений – заключается в определении прав лиц и образений по каналам связи на доступ к защищаемой информации. Для доступа к информации уровень полночия обращения не может быть ниже разрешенного. 3) с целью обеспечения контроля над прохождением носителей с закрываемой информацией производится регистрация или протоколирование обращений к этим носителям путем записи в карточках, в журнале или на каких-то носителях. Регистрация обращений к защищаемой информации! 4) реагирования на обращение к информации. Оно заключается либо в разрешении доступа к информации, либо в отказе. Отказ может сопровождаться включением сигнализации, задержанием злоумышленника при попытке несанкционированного доступа к защищаемой информации.

5. КОНТРОЛЬ ЭФФЕКТИВНОСТИ ЗИ. ПЕРИОДИЧЕСКИЙ, ПРЕДВАРИТЕЛЬНЫЙ, ПОСТОЯННЫЙ.

Это необходимое направление работ по ЗИ. Производится силами службы безопасности. Контроль ИТЗИ является составной частью контроля ЗИ в организациях и заключается в определении или измерении показателей эффективности защиты техническими средствами и сравнение их с нормативными. Применяются следующие виды контроля: 1) предварительный, 2) периодический, 3) постоянный. Предварительный контроль производится при изменении состава, структуры или алгоритма функционирования СЗИ. Периодический контроль осуществляется с целью наблюдения за уровнем защиты. Он провдится выборочно по планам, утвержденным руководством. Наиболее часто на химических предприятиях, т.к. даже незначительной нарушение в периодическом процессе может привести к утечки демаскирующих веществ. Поэтому возле предприятия регулярно берутся пробы воздуха, воды, почвы, снега, растительности.

Постоянный контроль осуществляется выборочно силами службы безопасности с целью объективной оценки слабых мест в СЗИ в организации.

6. ОРГАНИЗАЦИОННЫЕ МЕРЫ КОНТРОЛЯ, ТЕХНИЧЕСКИЕ МЕРЫ КОНТРОЛЯ.

Организационные меры контроля включают в себя: 1) проверку выполнения сотрудниками требований руководящих документов по ЗИ. 2) поверку работоспособности средств охраны и средств ЗИ от набюдения, подслушивания, перехвата информации и утечки по материально-вещественному каналу (состояние звукоизоляции, состояние экранов, состояние средств подавления опасных сигналов, средств зашумления аккустических сигналов, состояние емкостей для сбора отходов с демаскирующими веществами, наличие штор, жалюзей, чехлов на

разрабатываемых изделиях). 3) контроль за выполнением инструкций по ЗИ о разрабатываемой продукции. 4) оценка эффективности применяемых способов и средств ЗИ. Технические меры контроля проводятся с использованием технических средств радиоизмерений, электроизмерений, физического и химического анализа. Они обеспечивают проверку: напряженности полей с информацией на границе контралируемых зон, уровней опасных сигналов и помех в проводах, экранов кабелей, выхода за пределы контралируемых зон; степени зашумления генеарторами помех структурных звуков в ограждениях; концентрации демаскирующих веществ в отходах производства. Для измерения напряжденности электрического поля используются селективные вольт-метры, анализаторы спектра, панорамные приемники.

7. СИСТЕМНЫЙ ПОДХОД К ИТЗИ. ЗИ КАК СЛОЖНО-ФОРМАЛИЗУЕМАЯ ЗАДАЧА. АЛГОРИТМ СИСТЕМНОГО АНАЛИЗА.

Способы и средства технической ЗИ должны создавать вокруг объекта защиты преграды, препятствующие реализации угроз безопасности информации как при непосредственном проникновении злоумышленника к источнику информации, так и при ее утечки. Учитывая активность непрерывность скрытность разведки большое количество потенциальных потенциальных источников информации в организациях, учитывая многообразие побочных полей электрических сигналов, возникающих при обработке, хранении и передаче информации, проблема ЗИ относится к числу сложных слабоформализуемых задач. Несмотря на большие достижения науки число проблем, которые удается свести к формализуемым (можно решить строго математически) меньше, чем число проблем, имеющих такое решение. К таким проблемам относят те, результат решение которых зависит от людей. Только в отдельных простейших случаях удается однозначно и формально описать реакцию человека на внешние воздействия. Тем не менее человечеством накоплен опыт по решению слабоформализуемых задач. Этот опыт оформлен в виде науки – системный подход к решению слабоформализуемых проблем (системный анализ объекта исследований). Системный подход это концепция решения таких проблем, рассматривающая объект исследования или проектирования в виде системы. Эффективность реализации системного подхода на практике зависит от умения специалиста выявить и анализировать многообразие факторов и всязей сложного объекта исследования каким является организация.

С позиции системного подхода совокупность взаимосвязанных элементов, функционирующих с целью обеспечения безопаности информации образует СЗИ. Такими элементами являются люди (руководители и сотрудники служб информационной безопасности). Элементом является объект защиты представляющий собой здания, инженерные конструкции, средства ВТ, технические средства защиты, средства контроля эффективности защиты, правовые и нормативные документы. Причем речь идет не о простом наборе элементов, а наборе, объединенном поставленными целями и решаемыми задачами. Проектирование требуемой системы защиты производится путем системного анализа существующей и разработки вариантов требуемой системы. Алгоритм этого процесса включает следующие этапы: 1) определение перечня защищаемой информации, ограничений, показателей эффективности СЗИ. 2) моделирование существующей системы и выявление ее недостатков с позиции поставленных целей и задач, 3) определение и моделирование угроз безопасности информации, 4) разработка вариантов (алгоритмов функционирования) проектируемой системы, 5) сравнение вариантов построения системы по заданным критериям и выбор наилучшего варианта с учетом замечания руководства.

8. МОДЕЛИРОВАНИЕ ОБЪЕКТОВ ЗАЩИТЫ. СТРУКТУРИРОВАНИЕ ЗАЩИЩАЕМОЙ ИНФОРМАЦИИ.

Включает 2 этапа: 1) структурирование защищаемой информации, 2) разработку модели защиты. Для структуирования информации в качестве исходных данных используется перечень сведений составляющих государственную, ведомственную или коммерческую тайну, а также перечень источников информации в организации. Структурирование информации производится путем классификации информации в соответствии с функциями, задачами и структурой организации с привязкой элементов информации к ее источникам. Детализацию информации целесообразно провдить до уровня, на котором элементу информации соответствует 1 источник. Схема классификации разрабатывается в виде графа-структуры, причем нулевой (верхний) уровень иерархической структуры соответствует понятию “защищаемая информация”. “n”-ный нижний уровень соответствует элементам информации одного источника из перечня источников информации. Требования к схеме классификации - полнота, отсутствие пересечения между элементами классификации одного уровня (одна и таже информация не должна указываться в разных элементах классификации). Результаты структурирования оформляются в виде таблиц, форма которых будет приведена на рисунке. Таблица разрабатывается на основе схемы классификации информации. В первом столбце указывается номер элемента информации соотв. номеру тематического вопроса в структуре информации. Вариант укрупненной структуры информации, составляющей коммерческую тайну:

Значность номера равна количеству уровней структуры, а каждая цифра равна порядковому номеру тематического вопроса. Другая структура – это таблица со столбцами – 1) N элемента информации, 2) наименование элемента информации, 3) гриф конфеденциальности, 4) цена информации, 5) наименование источников информации, 6) местанахождение источников информации.

9. МОДЕЛИРОВАНИЕ ОБЪЕКТА ЗАЩИТЫ. РАЗРАБОТКА МОДЕЛИ ОБЪЕКТА ЗАЩИТЫ.

Включает 2 этапа: 1) структурирование защищаемой информации, 2) разработку модели защиты. 2 включает в себя: 1) определение источников защищаемой информации, 2) описание пространственного расположения основных мест размещения источников защищаемой информации, 3) выявление путей распространения носителей защищаемой информации за пределеы контралируемых зон, 4) описание объекта защиты с указанием характеристик существующих преград на путях распространения носителей с информацией за пределы контралируемых зон. Моделирование проводится на основе пространственных моделей контралируемых зон с указанием мест расположени источников защищаемой информации. Это планы помещений, этажей, зданий, территории в целом. На планах помещений указывается в масштабе места размещения ограждений, экранов, воздухо-проводов, батарей и труб отопления, элекментов интерьера и других конструкций. Элементы способствующие или затрудняющие распространение сигналов с зищищаемой информацией. Указываются места размещения и зоны действия технических средств охраны и телевизионного наблюдения. ТАБЛИЦА: 1) название помещения, 2) этаж, 3) количество окон, наличие штор, сигнализации, 4) двери, количество и какие, 5) соседнее помещение, название, толщина стен, 6) помещение над потолком, название и толщина перекрытия, 7) помещение под полом, назв., толщ. перекр., 8) вентиляция, 9) батареи отопления, куда выходят трубы, 10) цепи электро-питания (напряжение, кол-вл розеток, вход и выход кабелей), 11) телефон (типы, места установки, тип кабеля), 12) радиотрансляция (места установки, тип громкоговорителя), 13) эл. часы (тип, куда выходит кабель часов), 14) бытовые радиосредства (телевизоры, радиоприемн., аудио и видео магн, типы), 15) бытовые эл. приборы (вентиляторы и места размещения), 16) ПЭВМ (кол-во, типы, состав, места размещения), 17) технические средства охраны

(места установления, типы и зоны наблюдения телевизионных трубок), 18) телевизионные средства наблюдения (места установки, типы извещателей, зоны действия излучений), 19) пожарная сигнализация (типы извещений, схемы соединения и вывода шлейфа, 20) дргие средства.

На планах этажей указывается выделенные помещения с защищаемой информацией и соседние помещения. Схемы трубопроводов, водяного отопления, воздухопроводов вентиляции, кабелей электропроводки, кабелей вычислительных сетей, радиотрансл., места размещения и зоны наблюдения TV камер. На плане территории организации отмечаются места размещения здания, заборы, КПП, граничащие здания, места размещения и зоны действия техн. средств охраны, телевизионные системы наблюдения и наружного освещения, места вывода из организации кабелей, по которым могут передаваться сигналы с информацией. Моделирование состоит в анализе на основе рассмотренных пространственных моделей какие могут быть пути распространения информации за пределы контралируемой зоны, и в определении уровней полей и сигналов на границах контралируемых зон. Уровни полей и сигналов рассчитываются с учетом уменьшения мощности на выходе источников сигнала (в дБ) на суммарную величины их ослабления в среде распростарнения. В результате моделирования объекта защиты оценивается состояние безопасности информации и опред. слабые места существующей системы защиты. Результаты моделирования отображаются в виде таблиц.

10-11. Виды защищаемой информации.

Информация бывает аккустическая и сигнальная (объемно-видовая, аналого-цифровая). Существует достаточно много вариантов классификации информации. Особого внимани заслуживает вариант, который базируется на физической форме конечного проявления информации. Физическая форма определяет характер информационных угроз, технологию и сценарий их развития, возможности и способности орг.-техн. противодействия. Термин “сигнальна информация” охватывает широкое множество схем информационного общения. Это зрительное наблдение, визуально-письменная информация в виде документов, в физической форме или передаваемых по каналам связи в форме сигналов. Графические или чертежные материалы, символьно-цифровая информация на различных носителях, информация в виде образцов материалов и изделий. Необходимо дальнейшее видовое дробление понятия “сигнальная информация”. Утечка речевой инф. может произойти с использованием технических средств. Реальная опасность угроз зависит от показателей качества фиксируемой речевой информации и прежде всего уровень громкости. Тихая речь (шопотом – 40дБ). Средняя громкость речи – 60дБ. Громкая 80дБ. Другим показателем качества речевой информации является разборчивость речи – слоговая, словестная, разовая. Считается, что качество хорошее, если обеспечивается 40% слоговой разборчивости для речи средней громкости. В противном случае при низк. разборчивости речи исп. понятие – срыв связи. Этот случай соотв. слоговой разборчивости меньше 2% для 80дБ. Оценивается либо экспериметально при помощи специальных тестов, диктора, а также при помощи математического моделирования. Пропускная способность канала речевой информации: [бод] Co = ∆F * log₂(1+q), 1 бод = 1 бит / сек. ∆F – ширина полосы частот передаваемого сигнала, q – средне спектральное отношение сигнал/помеха по мощности. Скорость передачи данных в простейшем случае представляет собой количество бит информации, передаваемой по каналу связи за 1 секунду. Максимальная скорость передачи данных равна пропусной способности канала. Зная ее и время работы можно найти объем полученной информации. При реальном инормационном общении с использованием технических средтв каналов связи всегда действ. помехи искусственного и естественного происхождения. При наличии электрических помех ухудшается разборчивость речи в телефонном канале, ак. шумы могут мешать записи, наличие гидро-метеоров вызывает потерю качества информации. Эти искажения тем сильнее, чем больше скорочть передачи данных. В дальнейшем при рассм. примеров будем пользоваться следующими отношениями “синал-помеха”. q=40 дБ для вносимых радиозакладок и сетевых закладных устройств, q=30дБ для вносимых диктофонов и систем использующих естествен. или искуственн. звуководы, q=20дБ для телефонных закладных устройств, для лазерных систем контроля, q=10дБ для направленных микрофонов, стетаскопов. В худшем варианте – срыв связи. Наиболее распространенные виды каналов получ. сигнальной информации –

Это контроль графическо-видовой информации и аналого-цифровой: скрытый фото и видео контроль, перехват факсимильных сообщений, копирование, копирование документов, прием и декодирование побочных излучений от работающих ЭВМ мониторов. Возможности визуального контроля оцениваются величиной пропускной способности человеческого глаза. Она опред. числом элементов пространственного разрешения в угловом поле глаза, частотой смены кадров, динамическим диапозоном восприятия света глазом. Теоретический предел пространственно-углового разрешения любого оптического прибора (и глаза) опред. дифракционными ограничениями. ФОРМУЛА РЕЛЕЯ: ∆Ф=1,22*λ/d, ∆Ф – наименьшее угловое расстояние между 2мя удаленными точками, изображения которых можно считать разделенными, λ – длина волны света, соотв. максимуму видовой остроты человеческого глаза, λ=0,55*10^{- 6} м, d – диаметр входного зрачка, d≈2 мм. По формуле Релея можно найти, что при хорошей освещенности глаз различает объекты с угловым размером порядка 1 минуты. В угловом поле глаза ±20⁰ будет содержаться около 5,76*10⁶ элементов изображения. Пропускная способность канала визуального фото-контроля оценивается по следующей вормуле: С₀=(F₀/2)((m x n) x log₂(1+q))

, Fo – частота кадров изображения, m*n – число элементов разрешения в кадре, q – отношение с./м. по мощности. Это было для каналов видео-контроля. Число элементов разреш. будет опред. числом фото-приемников в приемной матрице телекамеры, при Fo=25Гц для человеческого глаза,

m x n = 5,76*10⁶, q=40дБ, получ. Co=109*10⁶ бод. 1’ – дист. 5-10м линейн. разрешение 1,2…2,5 мм.

Вторая разновидность сигнальной информации – АНАЛОГО-цифровая. Пример – перехват факсимильных сообщений о линиям телефонной связи. Оценим среднюю скорость перед. докум. и величину ср. объема инф. одного докум. Ср. объем инф. – 1 стр. текста из 4000 знаков им. велич. J=2,5кБ (объем инф.). Если принять, что скор. передачи для факсимильного сообщения 1 стр./мин., то Co=3300 бод.

12. ИСТОЧНИКИ И НОСИТЕЛИ ИНФОРМАЦИИ

С точки зрения ЗИИ ее источником являются субъекты и объекты, от кот. инф. может поступить несанкционированному получателю. Ценность информации опред. информативностью субъекта. Осно. ист. инф. явл. люди, документы, черновики, материалы и технологическое оборудование, продукция, интеллектуальные сердства разраб. инф., измерительные датчики. Носитель инф.: в редких случаях инф. от ист. передается непосредственно получателю, т.е. ист. сам переносит инф. в пространстве. Как правило для добывания инф. между ист. и получателем существует посредник – носитель инф. Он поволяет органу разведки или злоумышленнику получ. инф. дистанционно. Для этого инф. источника должна содержаться на носителе. => носителями явл. мат. объекты, обеспечивающие запись, хранение и передачу информации в пространстве и во времени. Носителями инф. являются физ. поля, люди, мат. тела и элементарные частицы. Информация содержится в значениях параметров поля. Если поле предст. собой волны, то инф. содержится в амплитуде, частоте и фазе. Осн. носителем инф. из элементарных частиц явл. электроны, а также частицы радиоактивных веществ.

13. МОДУЛЯЦИЯ. ПРИНЦИП ЗАПИСИ ИНФОРМАЦИИ НА НОСИТЕЛЬ. ПОМЕХИ И МЕТОДЫ БОРЬБЫ С НИМИ.

Запись информации на мат. тела производится путем измененния их физической структуры и хим. состава. Записанная на мат. телах инф. считывается при просмотре зрительным анализатором человека или автомата, путем выделения и распознавания знаков, символов и конфигурации в виде полей или эл. тока поизв. путем непрерывного изменения параметров полей первичного сигнала (модуляция). Первичным является сигнал от ист. инф.. При модуляции дискретных сигналов в качестве модулируемых прим. след. парам. – длительность имп., частота повторения импульса. В соотв. с формулой Фурье изменение формы сигн. при модулировании приводит к изм. спектра модулированного сигнала. Чем выше максимальная частота спектра модулирующего сигнала (Fсм) тем шире спектр модулированого синусоидального сигнала. Ширина модулированного sin сигнала составляет для АМ: ∆Fсм=2Fсм, для ЧМ: ∆Fчм>>Fсм, ∆Fфм>>Fсм.  спектр модулированного сигнала.

Выделение инф. из модулированного эл. сигнала производится путем обратных преобразований в рез. демодуляции в детекторе приемника. При демодуляции выделенный и усиленный сигнал наведенный э/м волной в антене приемника преобразуется таким образом, что на выходе детектора сигн. соотв. модулирующему сигналу передатчика. Из-за влияния помех модулирующие и демодулирующие сигналы могут отличаться. Любые преобразования сигнала с воздействием на его информативные параметры изменяют записанную информацию. Степень изменения зависит от отношения сигнал/помеха на входе детектора. При большом превышении мощности носителя над мощностью помех искаж. сигн. будет незначительным. Помехоустойчивость дискретных сигналов возникает только в тех случаях, когда изменение параметра сигнала превышает половину величины интервала между соседними значениями параметра.

Если изменение парам. помехи составл. менее половины этого интервала, то при приеме такого сигнала можно полностью восстановить исходное значение параметра сигнала. Для повышения помехоустойчивости ….. ….. Наряду с увеличением …….. ист. др. методы защиты дискретн. инф. от помех. Др. методы повышения помехоустойсивости – это исп. помехоустойчивого кодирования. При нем каждому элементу дискретной инф. (букве, цифре) ставится в соответствие кодовая комбинация, содержащая избыт. двоичные симв. Эти дополнит. симв. позв. обнаруживать искажения и исправлять в зависимости от избыточности кода. Сущ. достат. больш. кол-во видов кода, позв. повыш. помехоустойчивость сообщения для разных условий среды распространения носителя. При этом уменьш. скор. передачи инф.

14. ОПАСНЫЕ СИГНАЛЫ И ИХ ИСТОЧНИКИ.

Любое сообщение можно описать с пом. 3х основных параметров: динамический диапозон, ширина спектров частот, длительность передачи. Объекты, излучающие сигналы содержат источники сигналов. Если объект отражает поля внешних источников, то он одноврем. является источником сигн. и ист. инф. об объекте. В этом случае отраженный сигнал содерж. инф. о видовых и сигнальных признаках объекта. В том случае, когда на вход ист. сигнала поступает первичный сигнал – например аккуст. сигнал говорящего человека, то ист. сигн. переписывающий инф. с одного носителя на др. наз. вторичным в связи. Существует группа источников, от кот. могут распростарняться несанкционированные сигналы с защищаемой информацией. Эти сигналы возникают случайно или создаются злоумышленниками. Эти сигналы несут угрозу безопасности инф., поэтому их наз. опасными. Функциональные сигналы (связь) становятся опасными, если не принять меры по безоп. инф. Источники функциональных сигналов: передатчики систем связи, передатчики радиотехнических систем, излучатели ак. сигналов гидролокаторов. Передат. сист. связи: радиосв., пробная связь, радиорелейная связь, космическая и оптическая связь. Источники радиосигналов: радиопередающие устройства систем радиосвязи, источники эл. сигналов, передаваемых по проводам (телефон, телеграфная связь, факсимильная связь, ПЭВМ с модемом, кабельное телевидение). Источники сигн. для передачи инф. в оптич. системах связи: лазеры. Кабели волоконно-оптических линий связи постепенно вытесняют эл. кабели проводных систем электро-связи.Радиоэл. и световые сигн. циркулир. как внутри орг-ии, так и распространяются на большие расстояния. Учитывая широкое применение средств связи и большие дальности распространения, перехват сигналов средств связи предст. один из эффект. и распространен. методов добывания информации. Сигналы средств связи содерж. не только семантическую инф., но и инф. о признаках сигнала. Такая инф. интересна, т.к. характеризует технические решения новых средств связи и их возможностей. 2) К радиотехническим системам связи относят –ся средства радио-локации, радиовещания, радиотелеметрии, радиотелеуправления и радио-противодействия. РЛС предн. для наблюд. воздушного пространства и земной поверхности в радиодиапозоне. Возможности радиолокаторов по добыванию инф. опред. хар-ками радиотехнических сигналов и хар-ками РЛС. Т.к. РЛС создают технич. основу для противоракетной, противовоздушной и противолодочной……….., то параметры РЛ сигн. предст. большой интерес для разведки др. государств. Сигнальные признаки разрабатываемых радио и аккуст. средств предст. интерес для конкурентов, созд-их подобную технику. 3) радионавигац. средства и системы предн. для опред. местопол. объектов. Радиотелеметрические средства и сист. обеспеч. измерение и передачу разл. физических величин удаленных объектов. Средства и системы радиоупр. обеспеч. управление удаленными объектами.

15. ПЭМИН. Средства и системы, содержащие источники опасных сигналов. Классификация источников.

Угрозу хищения информации путем ее утечки создают сигналы, случайно возникающие в рез. побочных излучений и наводок источника и опасных сигналоы явл. радио и электро-техн. элементы и усиройства любых радио-электрон., электрич. устройств и приборов. В некот. средствах звукозаписи и передачи инф. предусматриваются меры по безопасности, исключающие появление опасн. сигналов, однако это повыш. стоимость таких радио-эл. средств. Основной тенденцией предотвр. утечки инф. от незащищен. радио-эл. средств является применение дополн. средств ЗИ. Радио-эл. и электрические системы, содержащие потенциальные источники опасн. сигналов делятся на основные и вспомогательные. Осн. средства обесп. обработку, хранение и передачу защищаемой информации. Вспомогат. – для вспомогательной информации. К таким осн. средствам относятся: 1) телефонные аппараты, коммутационные щиты, кабели и провода городской телефонной сети, размещенные на территории организации, 2) внутриобъектовая автоматическая телефонная сеть, 3) систеа оперативной телефонной связи, 4) руководство организации со структурными подразделениями, 5) система диспетчерской связи, 6) система громкоговор. связи, 7) вычислительная техника – ПЭВМ, принтеры, сканеры, 8) аппаратура передачи данных, 9) система звукофикации залов заседаний и помещений для совещаний, 10) средства телеграфной и факсимильной связи, 11) сист. объектового промышленного телевидения, 12) средства аудио и видео записи, используемые для документирования защищаемой информации. Назначение большинства систем ясно из приведенных назв. Не все они имеются в каждой организации. Источники опасных сигналов можно классифицировать : 1) аккусто-электр. преобразователи, 2) излучатели низко частотн. сигн., 3) излучатели высоко-частотн. сигналов, 4) паразитные связи и наводки.

16-17. ПАРАЗИТНЫЕ СВЯЗИ И НАВОДКИ.

Характерны для любых радио-эл. средств и проводов, соединяющих их кабелей. Различают 3 вида паразитных связей: гальваническая, индуктивная и емкостная. 1) связь через сопротивление. Возникает, когда по одним цепям протекают токи разн. источников сигналов. Происх. проникновение сигналов в непредназначенные для них элементы схемы. Сигналы, несущие конфеденциальную информацию за счет гальванических связей могут проникать в цепи, имеющие внешний выход. К таким цепям относятся – цепи электро-питания и заземления. Цепи электро-питания обеспечивают передачу эл. энергии в виде переменного эл. тока (220V, f=50Гц) от внешних подстанций. В любом радиотехническом изделии имеется собственный блок питания, кот. преобразует напряжение 220V в требуемое для нормальной работы прибора значение напряжения. Например для питания ПЭВМ блок формирует ±12V, ±5V (пост. ток). Функциональный или опасный сигнал может при опред. условиях проникать через цепи питания приб. в цепи электро-питания помещения и здания и через силовой щит в силовой кабель, по кот. энергия передается с подстанции. Существенное различие частот эл. питания с пом. частотных фильтров опасный сигнал чрезвычайно малой амплитуды. Цепи заземления предназн. для обеспечения защиты электрических сигналов информации от помех и наводок путем экранирования проводов и устройств. При воздействии на экраны побочных эл. и маг. полей на экранах возникают заряды, кот. для эффект. экранирования необх. удалять или нейтрализовать. С этой целью экраны заземляют, т.е. соед. с проводом с мал. сопротивлением с пов. Земли. В качестве Земли прим. электрич. листы или трубы, зарытые в грунт на 1-2 м. Протекающие по цепи заземления опасные сигналы могут перехватываться аппаратурой злоумышленника.

Паразитные, инд. и емк. св. предст. собой физические факторы, хар-ие влияние эл. и маг. полей, кот. возн. в цепях любого функционирующего радио-эл. средства на другие цепи в этом или другом средстве. Паразитная индуктивная связь проявляется след. образом – в пространстве, окружающем эл. цепь, по кот. протекает эл. ток возн. пост. или перем. магн. поле с частотой ν. В соседн. проводниках находящихся в маг. поле возникает ЭДС индукции E=I*M, где M – взаминая индуктивность, M ~ индуктивности влияющ. др. на др. эл-ов цепи и обратно проп. расст. между проводниками. Взаимная индуктивность 2х прямых параллельных на расст. 2мм – M = 0,07 мкГн, 10мм – M=0,04мкГн. Емкостная паразитн. св. возн. между любыми элементами схемы, а также точками схемы и корпусом. Емкостная связь зависит от геометрических размеров эл-ов цепи и расст. между ними. Напр. емк. между 2мя параллельными проводами длиной 100мм и диам. 0,2 мм емк. ум-ся при увеличении расст. до 50мм, от 0,75пФ до 0,04пФ. Для проводников диаметром 2мм, емк. при тех же условиях сост. от 5 – 0,07 пФ. Под паразитной наводкой понимается передача электрич. сигн. из одного элемента радио-устройства в другой, не предусмотренная схемой и конструкцией. Наводки создают угрозу безоп. инф. в случае наводок с подлежащей ЗИ-ей за пределы террит. организации. Наибольшую угрозу создают наводки в проводах кабелей ГТС, в сетях радиотрансляции, электро-питания, звукофикации залов помещений, диспетч. связи. Наводки очень малого уровня могут модулировать высокочастотные сигналы, распространяющ. в э/м волны.

18. ПЭМИН ПЭВМ. Ориентировочные дальности обнаружения полей. Перехват ПЭМИН.

Промодулированное высокочастотн. колеб. распространяется в аккуст. пространство и может быть принятым за пределами территории организации. Много опасных сигналов создают ПЭВМ, особенно в пластмассовых неметаллизированных корпусах. Ориентировочные дальности обнаружения радио излучения распространенных ПЭВМ зарубежного производства: ТАБЛИЦА: [Блок ПЭВМ | дальность обнаружения полей (э/м поле , электрическое поле, в метрах)], [системный блок, 2-40, 1-30], [дисплей, 25-120, 10-55], [клавиатура, 15-50, 15-30], [печатающее устройство, 3-35, 10-80]. Излучение компьютера им. широкий диапозон частот – от единиц до сотен МГц. Наиболее мощными информативными источниками э/м излучения являются электронно-лучевая трубка монитора и видео-усилитель. Реальная возможность снятия инф. зависит от вида используемого кода. Для последовательного кода вероятность добывания информации высокая, а для параллельного – низкая.

Оценочно по каналу ПЭМИН может быть перехвачено 1-2% данных, хранимых на ПЭВМ. На 1 взгляд может показаться, что канал менее опасен, чем аккустический. Но в наст. время практич. вся инф., содержащая гос. тайну и другая проходит этап обработки на компьютере. Специфика канала ПЭМИН такова, что эти данные уязвимы, это данные, кот. вводят на компе или отобращающиеся на экарне дисплея может попасть к злоумышленнику. Э/м поля, возникающие около проводников, по кот. видео-сигн. подается на кинескоп монитора это и есть ПЭМИ-е и их перехватить часто можно при помощи обычного телевизионного приемника, размещен на расст-ях, указанных в таблице и четкость изобр. может быть достаточной для чтения текста.

19. УГРОЗЫ БЕЗОПАСНОСТИ ИНФОРМАЦИИ.

Виды угроз. Под безопасностью информации следует понимать условие хранения, обработки и передачи информаций при которых обеспечивается ее защита от следующих угроз: уничтожение, изменение информации (нарушение целостности) и хищение.

Безопасность информации оценивается двумя показателями: вероятность предотвращения угроз; время в течении которого обеспечивается определенный уровень безопасности. С угрозами безопасности информации постоянно сталкиваются пользователи ЭВМ. В общем случае угозы информации проявляются следующим путем:

1) действия злоумышленниов, занимающихся добыванием информации в интересах государственной или комерческой разведки, действия непоряточных сотрудников.

2) Наблюдения за источниками информации.

3) Подслушивание конфеденциальных разговоров людей и аккустических сигналов работающих механизмов.

4) Перехват электрических, магнитных, электромагнитных полей, электрических сигналов и радиоактивных излучений.

5) Несанкционированное распространение материально-вещественных носителей.

6) Разглошение информации людьми владеющими секретной или конфеденциальной информацией.

7) Утеря носителей (документы, машинные носители, образцы материалов).

8) Несанкционированное распространение информации через поля и электрические сигналы случайно возникающие в электрических и радиоэлектронных приборах в результате их старения, некачественного консруирования или изгатовления и нарушения правил эксплуотации.

9) Воздействие стихийных сил.

10) Сбой в работе аппаратуры сбора, обработки, хранения и передачи информации, вызванные неисправностями аппаратуры либо ошибками пользователя.

11) Воздействие мощных электромагнитных и электрических полей.

Величину угрозы: Cy=Ci * Pi; Ci- потенциальный ущерб

Pi- вероятность реализации угрозы

Как сделать приближенную оценку угрозы.

1) Можно предположить, что максимальный ущерб от хищения информации соответствует ее цене.

2) В условиях полной неопределенности знаний о номерениях злоумышленников ошибка прогноза будет минимальной, если принять величину вероятности реализации угрозы в течении рассметреваемого периода времени = 0,5.

В результате усреднения по всем i-ым элементам информации верхняя граница угрозы составит половину цены защищаемой информации. Чем больше цена инф. и болше угрозы безопасности, то тем больше требуется ресурсов для ее защиты.

20. Технические каналы утечки информации. характеристики каналов утечки информации. Классификация каналов утечки информации.

Информация, записанная на распространяющемся в пространстве носителе может быть перенесена этими носителями от ист. информации к несанкционированному получателю. В таком случае говорят об утечке информации. Под утечкой информации понимается несанкц. процесс переноса информации от источника к злоумышленнику. Особенности утечки информации: - утечка инф. может происходить только при попадании ее к заинтересованному несанкционированному получателю, - при утечке информации происходит ее тиражирование, кот. не изменяет хар-ки носителя инф., - цена инф. при ее утечки уменьшается за счет тиражирования, - факт утечки инф. обнаруж. как правило спустя некоторое время. Если получатель санкционирован, то ресь идет не об утечке, а о передаче по функциональному каналу связи. Физический путь переноса информации от ее источника к несанкц. получат. называется каналом утечки. Несанкц. перенос инф. полями различн. природы макро и микро частицами производится в технических каналах утечки. КЛАССИФИКАЦИЯ ТКУ: по физической природе носителя: 1. аккустич., 2. оптич., 3. радио-эл. (э/м, электрич.), 4. материально-вещественный.

По информативности: 1. информативные, 2. малоинформативные.

По времени функционирования: 1. постоян., 2. эпизодич., 3. случайн.

По структуре канала: 1. одноканальные, 2. составные.

Характеристики ТКУ: для повышения дальности канала может быть использован ретранслятор. Он совмещает функции приемника одного канала утечки инф. и передатчика следующего канала. Канал утечки характеризуется: - пропускной способностью – количество инф, передаваемой по каналу связи в единицу времени с соответствующим качеством. C=∆F*log₂(1+ (Pc/Pп))[бит/сек], ∆F – ширина полосы пропускания канала, Pc – мощность сигнала, Pп – мощность помехи в полосе пропускания канала. Чем меньше это отношение, тем больше ошибок в принятом сообщении и тем хуже качество переданной информации. Стандартный телефонный канал для передачи речевой информации имеет полосу пропускания ∆F=300-1000Гц (узкополосный). Для передачи телевизионных сигналов канал широкополосный ∆F=8МГц. Чем шире полоса проп. канала, тем больше инф. за ед. времени он может передать. Носитель инф. (т.е. среда распространения) значительно отличается по величине затухания. В наиб. степени уменьшается энергия аккустической волны, в наименьшей э/м волны.

21. Строение технического канала. Передатчик. Среда распространения. Приемник.

Для передачи инф. носителям в виде полей, микрочастиц по техническому каналу он должен содержать 3 основных элемента: источник сигнала, среда распространения, приемник сигнала.

На вход канала поступает инф. в виде

первичного сигнала, кот. предст. собой

носитель с инф. от ее источника или с выхода предыдущего канала. В качестве ист. сигн. может быть – объект наблюдения, отражающий э/м или аккуст. волны, объект наблюд., излучающий волны, объект наблдения, излучающий соответствующие тепловые э/м волны в оптическом или радио электронном диапозоне. Источником сигнала может быть передатчик функционального канала. В качестве источника может быть закладное устойство, ист. опасного сигнала, ист. аккустических волн, модулированных информацией. На вход канала поступает первичный сигнал – информация в виде первичного сигнала. Т.к. инф. от источн. поступает на вход канала на языке источника, то передатчик производит преобразование инф. (в виде буквенного текста, символов, звуков, сигналов) в другую форму, обеспечивающего запись инф. на носитель, кот. соответствует среде распространения. Функии передатчика: 1) создает (генерирует) поля (э/м, аккуст.) или создает эл. ток, кот. переносит инф.

2) производит запись инф. на носитель (модуляция инф-ых параметров носителя), 3) усиливает мощность сигнала, 4) обеспечивает передачу (излучение) сигнала в среду распространения в заданном секторе пространства.

Если носителем инф. являются субъекты и материальные тела, то передатчик выполняет функцию носителя. В случае, когда инф-ю переносят сигналы, то передатчики явл-ся источниками сигналов. Источниками сигналов могут быть исчтоники сигналов функциональных каналов связи и опасные сигналы, к кот. относятся сигналы с конфеденциальной инф., появление кот. явл. для ист. инф. случайным событием и неконтралируется в отличие от функциональных каналов связи. Среда распространения носителей – это часть пространства, в кот. перемещается носитель инф-ии. Она хар-ся 1) физическими препятствиями для субъектов и мат. тел, 2) меры ослабления сигналы. 3) частотная хар-ка – показывает меру ослабления частотной составляющей сигнала (неравномерно),

4) видом и мощностью помех для сигнала.

Приемник производит 1) выбор носителя с нужной получателю инф-ей. 2) усиление принятого сигнала до значений, обеспечивающих съем инф., 3) производит съем инф. с носит. (за счет демодуляции, декодирования).

4) преобразование инф. в форму сигнала, доступного получателю. Если получатель инф. – человек, то инф. с выхода приемника должна быть представлена на яз. общения людей. Если получатель инф. – техническое устройство, то с выхода приемника подается двоичная последовательность кодов.

Канал утечки инф. отлич от функционального канала получателей. Если получатель санкционированный, то канал функциональный (иначе – канал утечки).

22. ПРИНЦИПЫ ДОБВАНИЯ ИНФОРМАЦИИ

1 – целеустремленность разведки, 2 – активность, 3 – непрерывность, 4 – скрытность, 5 – комплексное использование средств и сил для добывания инф. 1) предусматривает определение объектов разведки и задач, 2) предполаг. активное действ. всех элементов систем разведки по добыванию информации – это поиск оригинальных способов и путей решения задач в зависимости от конкретных условий.

23. СЦЕНАРИИ РАЗВИТИЯ ИНФОРМАЦИОННЫХ УГРОЗ.

Этот термин отражает разнообразие опасностей и стремление как можно более точно охарактеризовать адекватные сопобы выявления угроз и противодействия им. Информационная угрозв – опасность искажений и потерь (утечки) конфед. инф. Речь идет не об информации вообще, а о той ее части, кот. предст. собой гос. или коммерч. тайну. Источники опасности могут находится как на террит. предприятия, так и вне его. Соответственно инф. угр. можно разделить на внешние и внутренние. Примерами внутренних угроз явл-ся – хищение, искажение и копирование конфед-ой инф. сотрудниками фирмы, а также умышленное и неумышл. разглашение коммерч. тайны: прим. внеш. угр. явл-ся – перехват из вне инф. на каналах внешней и внутренней объектовой связи. Пример угрозы: проникновение на объект посторонних лиц с целью установление спец. техн. средств контроля. Осуществление из вне визуального или видео контроля.

Деление угроз на внеш. и внутр. условное. Конкретный способ реализации инф. угрозы наз. сценарием. Например аккуст. контроль помещ. может осущ-ся путем исп-я направленных микрофонов, стетаскопов, вносимых закладок, проводных закладных устройств, путем несанкц. подкл-я к телефонной линии, прослуш. телеф. линии, прослуш. телеф. разговоров, с использованием вносимых диктофонов. Все это разл. варианты сценариев инф. угроз, реализуемых различными каналами: другой пример – скрытый видео контроль, копирование или хищение документов на разл. носителях, перехват факсимильных сообщений. По существу сценарии отражают технологию инф-х угроз. Инф-е угрозы им. векторный характер, т.е. всегда направлены на опред. места и цели. Как правило это места концентрации конфеденциальной информации: места, где ведутся важные переговоры, архивы хранения документов, линии внешней и внутренней объектовой связи, в том числе радиосвязи, места обработки инф., в т.ч. ЭВМ. Совокупность целей инф. угрозы образует пространство информационных угроз. Пространство инф. угроз икусственно разбивают на отдельные составляющие части, привязывая к местам обработки, передачи и хранения информации. Эти места называют зонами защиты. В основу формирования зон защиты закладывают физическую форму проявления информации, т.е. говорят о зонах аккустической защ. и о зонах защ. сигнальной информации.

24. СКРЫТОСТЬ И УЛИКОВАТОСТЬ ИНФОРМАЦИОННЫХ УГРОз

Среди множества признаков инф. угроз особое место занимают те, которые определяет их скрытность и уликоватость. Скрытность инф. угрозы – это совокупность признаков, определяющих степень ее отличий от окружающей среды. Предположим, что в информационно-значимое помещение вносится и маскируется там радиозакладка. В процессе передачи информации она создает вокруг себя э/м поле в радиоволновом диапозоне. Это поле до определенного расстояния будет выделяться на общем радиоволновом поле. Эти отличия носят энергетический характер в определенных спектральных участках частот. Осуществлется механическое проникновение через окружающую конструкцию. С помощью спец. инструмента делается небольшой канал с выходом к помещению. В канале устанавливается средство контроля. В этом случае имеется по крайней мере 2 признака, выделяющих угрозу от окружающей обстановки – наличие зрачка на поверхности огражд. конструкц., структурный шум при работе с инструмента. Различают 2 вида скрытности угроз – энергетическая и физическая. Энергетическая скрытность определяется тем, насколько сильно энергетически выделяется информационная угроза на фоне окружающей среды. Физическая скрытн. опред. тем, насколько сильно отличается от окружающей среды канал утечки информации по своим физическим характеристикам, таким как плотность, металлосодержание, наличие полупроводниковых устройств. Например – обычная ручка будет отличаться от специальной тем, что в ней есть закладка, содержащая полупроводниковые элементы, которые могут быть обнаружены с помощью нелинейного локатора. Не существует абсолютно скртных каналов утечкиинформации. Выявление каналов утечки инф. имеет одно из двух последствий – либо находим точно источник опасности, либо сталкиваемся с отсутствием доказательств того, от чего исходит угроза. В 1 случае говорят об уликовости угрозы, а во 2 об отсутствии таковой, т.е. уликовость – это совокупность признаков, позволяющих идентифицировать источник инф. опасности.

25. КЛАССИФИКАЦИЯ СЦЕНАРИЕВ ИНФ. УГРОЗ

Пространство инф. угроз непрерывно дополняется новыми технологиями инф-ых хищений. Классификация сценариев угроз носит многоуровневый характер с древовидной по структуре форме. На самом верхнем уровне распол. наиб. устойчивые во времени типовые сценарии угроз, кот. детализируются на более низких уровнях. Чем ниже уровень, тем детальнее описывается угроза. Верхний уровень классификации специальных техн. средств получения инф. формируется по 3м основным устойчивым признакам – по физ. проявлению инф., по технологии, по схеме и способам использования энергии. Классификация сценариев инф. угроз:

41-42. ИСПОЛЬЗОВАНИЕ И ОБНАРУЖЕНИЕ ДИКТОФОНОВ.

Сложность задачи обнаружения - с одной стороны требуется регистрировать очень слабое э/м излучение работающего диктофона, для этого необх. высокочувствительный измеритель э/м поля. А с другой стороны необходимо нереагировать на промышленные помехи и излучение других приборов. Обнаружитель современных диктофонов должен решать 3 задачи – обеспечить предельную дальность, минимизировать вероятность ложного срабатывания, минимзировать ……..

Рассмотрим группы соврем. дикт. на предмет создаваемого ими э/м излучения. Э/м излучение от работающего диктофона является демаскирующим признаком. По создаваемому э/м излучению диктофоны могут быть разделены на 2 группы – 1) имеется электро-двигатель, 2) имеющая микросхемы памяти для записи информации.

1 – построена на классическом принципе записи электрических сигналов на магнитную ленту в аналоговом виде. Здесь имеется в виду наличие ленто-протяжного механизма. Может быть генератор стирания и намагничивания.

2- Диктофоны, построенные по принципу записи эл. сигн. на магн. ленту в цифровом виде. Они имеют более сложн. ленто-протяжный механизм, аналогичный видеомагнитофону. Запись может осуществляться также на оптический дисковый носитель в цифровом виде, на лазерный перезаписывающий диск. Все они им. двигатель. Эта группа диктофонов называется КИНЕМАТИЧЕСКОЙ.

Характер создаваемого э/м излучения этой группой диктофонов одинаков. Источником э/м излучения является электродвигатель и генератор стирания и подм. Сигнал от двигателя носит имп-й характер. Основная гармоническая составляющая лежит в диапозоне до 3000 Гц. С меньшими амплитудами в этот диапозон попадают другие гармоч. составляющие этого сигнала. Излучение от ген. стирания подмаг. близко к sin-му и лежит в диап. 20-60 Гц.

2 – ЦИФРОВЫЕ – основана на принципе записи сигналов в кристалл микросх. памяти в цифр. виде. Может быть исп. энергонезавис. память или динамическая или статическая память, требующая подключенного источника питания.

Варианты циф. дикт. – некот. модели сот. телефонов, большинство карманных миникомпьютеров, плееры с возм. записи. По характеру изл. цифр. дикт. можно разделить на подгруппы: - им. импульсный преобразователь напряжения, если исп. батарея (1,5В), - им. съемн. конструкцию Флеш-памяти, - осущ. сжатие цифр. инф. посредством специализированного сигнального процессора.

- им. ж-к дисплей, - им. подключенные аксесуары (пульт ДУ, микрофон), им. корпус, способный экранировать излучение диктафона.

Исследования показывают, что максимальный уровень излучения цифр. дикт. лежит в диап. более высоком 20-120кГц. Для дикт. с импульсным преобразователем напряжения наиболее сильный уровень наблюдается на частоте преобразования. В дикт. со съемной Флеш-памятью неизбежно присутств. шлейф из нескольких десятков проводников длиной неск. см.

По нему передаются сигналы адреса и данных для записи в память. Эти сигн. цмфровые, следовательно имеют крутые фронты и амплитуду. Обычно напряжение – 3В. Такое количество длинных проводников с сигналами дает шумоподобные встплески в некоторых частотных областях. Если исп. центральный процессор спектральные всплески усиливаются, т.к. процессор потребляет более 50% энергии работы дикт. Эти дикт. обнаруживаются на расст. от 50 см до 1 м. В дикт. с ж-к дисплеем, дисплей явл. источником образующегося э/м поля. Энергия излучения растет с размерами дисплея и если он цветной. Дальность более 1 м. Для дикт. с подкл. выносимым микрофоном ист. изл. явл. соединительный кабель. Для дикт. в метал. корпусах дальность обнаружения падает и максимально 30 см. С точки зрения электро-техники дикт. сост. из набора замкнутых электрич. цепей, некот. из них облад. значительной индуктивностью, что приводит к образованию э/м поля с опред. диаграммой направленности и интенсивностью.

45. Направленные микрофоны. Параболический микрофон. Плоские акустические фазированные решетки.

Говоря о направленных микрофонах, подразумевают ситуацию акустического контроля источников звука в основном на открытом воздухе. Для таких ситуаций решающим фактором является: удалённость источника звука от направленного микрофона. Что приводит к значительному ослаблению уровня контролируемого звукового поля, из-за большой дистанции становится заметным ослабление звука из-за разрушения пространственной когерентности поля. Вследствие наличия турбулентности атмосферы, которая создаёт помехи при ветре. На дистанции 100 метров давление звука ослабляется на величину не менее 40Дб по сравнению с дистанцией 1метр.

Степень громкости обычного разговора 60Дб окажется на расстоянии в 100 метров в точке приёма 20Дб, такое давление существенно меньше уровня внешних, реальных акустических помех, а также меньше пороговой чувствительности микрофонов.

В отличие от обычных микрофонов, направленные микрофоны должны иметь высокую пороговую чувствительность, как гарантию того, что ослабленный звуковой сигнал превысил уровень собственных шумов приёмника. Даже при отсутствии внешних акустических помех это является необходимым условием контроля звука на значительном расстоянии от источника.

Высокую направленность действия (должны иметь микрофоны) как гарантию того, что ослабленный звуковой сигнал превысит уровень внешних помех. Под высокой направленностью действия понимается способность подавлять внешние акустические помехи с направлений, не совпадающих с направлением на источник звука. Соблюсти эти требования на практике для одного и того же микрофона сложная задача. Более реальней, стало решение частных задач. Это создание направленного микрофона с высокой чувствительностью, либо создание высоко направленного микрофона с малой чувствительностью.

Виды направленных микрофонов:

а) параболические микрофоны; б) плоские акустические фазированные решётки; в) трубчатые микрофоны или микрофоны бегущей волны;

г) градиентные микрофоны.

Кратко рассмотрим их по отдельности:

а) Параболический микрофон представляет собой отражатель звука параболической формы, в фокусе которой расположен обычный (не направленный) микрофон. Отражатель изготавливается как из оптически прозрачного, так и прозрачного материала. Величина внешнего диаметра параболического зеркала от 20 до 50 см. Принцип работы микрофона поясним с помощью рисунка:

Звуковые волны с осевого направления отражаясь от параболического зеркала суммируются в фазе в фокальной точке А, возникает усиление звукового поля, чем больше диаметр зеркала, тем большее усиление обеспечивает устройство, если направление звука не осевое, то сложение отражённых от различных частей параболического зеркала звуковых волн в точке А, даст ослабление их, т.к. все слагаемые будут складываться не в фазе.

Ослабление тем сильнее, чем больше угол прихода звука по отношению к оси, т.е. создаётся угловая избирательность по приёму звука.

Параболический микрофон является примером высокочувствительного, но слабо направленного микрофона.

б) плоские акустические фазированные решётки – они реализуют идею одновременного приёма звукового поля в дискретных точках некоторой плоскости – эта плоскость перпендикулярна к направлению от источника звука в этих дискретных точках, размещаются либо микрофоны, выходные сигналы которых суммируются электрически, либо в этих дискретных точках размещены открытые торцы звуководов. Далее обеспечивается синфазное сложение звуковых “пален” от источника в акустическом сумматоре.

К выходу сумматора

подсоединён микрофон, если

звук приходит с осевого

направления, то все сигналы,

распространяющиеся по

звуководам, будут в фазе и

сложение таких сигналов в

акустическом сумматоре даст максимальный результат. Если направление на источник звука не осевое, а под некоторым углом к оси, то сигналы от разных точек приёмной плоскости будут меньше, обычно число точек в приёмной плоскости несколько десятков. Конструктивно они могут быть встроены: в переднюю стенку дипломата с последующим камуфляжем. Либо в майку жилет, которая надевается под рубашку. Необходимые электронные блоки располагаются либо в чемодане, либо в одежде. Т.о. плоские фазированные решётки с камуфляжем визуально более конспиративны по сравнению с параболическим микрофоном.

46. Направленные микрофоны. Градиентный и трубчатый микрофоны.

Говоря о направленных микрофонах, подразумевают ситуацию акустического контроля источников звука в основном на открытом воздухе. Для таких ситуаций решающим фактором является: удалённость источника звука от направленного микрофона. Что приводит к значительному ослаблению уровня контролируемого звукового поля, из-за большой дистанции становится заметным ослабление звука из-за разрушения пространственной когерентности поля. Вследствие наличия турбулентности атмосферы, которая создаёт помехи при ветре. На дистанции 100 метров давление звука ослабляется на величину не менее 40Дб по сравнению с дистанцией 1метр.

Степень громкости обычного разговора 60Дб окажется на расстоянии в 100 метров в точке приёма 20Дб, такое давление существенно меньше уровня внешних, реальных акустических помех, а также меньше пороговой чувствительности микрофонов.

В отличие от обычных микрофонов, направленные микрофоны должны иметь высокую пороговую чувствительность, как гарантию того, что ослабленный звуковой сигнал превысил уровень собственных шумов приёмника. Даже при отсутствии внешних акустических помех это является необходимым условием контроля звука на значительном расстоянии от источника.

Высокую направленность действия (должны иметь микрофоны) как гарантию того, что ослабленный звуковой сигнал превысит уровень внешних помех. Под высокой направленностью действия понимается способность подавлять внешние акустические помехи с направлений, не совпадающих с направлением на источник звука. Соблюсти эти требования на практике для одного и того же микрофона сложная задача. Более реальней, стало решение частных задач. Это создание направленного микрофона с высокой чувствительностью, либо создание высоко направленного микрофона с малой чувствительностью.

Виды направленных микрофонов:

а) параболические микрофоны;

б) плоские акустические фазированные решётки;

в) трубчатые микрофоны или микрофоны бегущей волны;

г) градиентные микрофоны.

Кратко рассмотрим их по отдельности:

в) трубчатые микрофоны или микрофоны бегущей волны. Звук принимается не на плоскости, а вдоль некоторой лини совпадающей с направлением на источник звука.

Принцип действия поясним на рисунке. Основой конструкции микрофона является звуковод в виде жёсткой, полой трубки, диаметром от 1-го до 3-х см, со специальными щелевыми отверстиями, размещенными рядами по всей длине звуковода с круговой геометрией расположения для каждого из рядов.

Очевидно, что при приёме звука с осевого направления будет происходить сложение в фазе сигналов проникающих в звуковод через все щелевые отверстия, когда же звук приходит под некоторым углом к оси микрофона – это ведёт к фазовому рассогласованию т.к. скорость звука в трубке в этом случае будет больше осевой составляющей скорости звука в не её. Вследствие этого снижается чувствительность приёма 15см, 25см, до 1-го метра. Чем больше длина звуковода, тем сильнее подавляются помехи с боковых и тыльного направления.

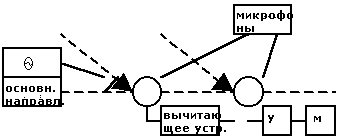

г) градиентные микрофоны. На рынке открытых предложений практически не представлены (исключение градиентный микрофон первого порядка). В отличие от фазированных акустических решеток, использующих операцию сложения акустических сигналов, градиентные микрофоны имеют не высокую пороговую чувствительность т.к. каждое вычитание ослабляет сигнал, операция вычитания позволяет конструировать направленные системы малых размеров. Простейшим градиентным направленным микрофоном является микрофон, реализующий градиент 1-го порядка представляющий собой два миниатюрных, близко расположенных высокочувствительных микрофона, выходящие сигналы которых электрически или акустически вычитаются друг из друга, реализуя в конечных разностях первую производную звукового поля. По оси микрофона и формируется диаграмма направленности типа cosθ, где θ – угол прихода звука. Тем самым

обеспечивается относительное

ослабление акустических

полей с боковых направлений.

Градиентные микрофоны

выс-их пор-ов реализуют

пространственные

производные второго и третьего порядков.

47. Направленные микрофоны. Коэффициент направленного действия. Дальность действия.

Говоря о направленных микрофонах, подразумевают ситуацию акустического контроля источников звука в основном на открытом воздухе. Для таких ситуаций решающим фактором является: удалённость источника звука от направленного микрофона. Что приводит к значительному ослаблению уровня контролируемого звукового поля, из-за большой дистанции становится заметным ослабление звука из-за разрушения пространственной когерентности поля. Вследствие наличия турбулентности атмосферы, которая создаёт помехи при ветре. На дистанции 100 метров давление звука ослабляется на величину не менее 40Дб по сравнению с дистанцией 1метр.

Степень громкости обычного разговора 60Дб окажется на расстоянии в 100 метров в точке приёма 20Дб, такое давление существенно меньше уровня внешних, реальных акустических помех, а также меньше пороговой чувствительности микрофонов.

В отличие от обычных микрофонов, направленные микрофоны должны иметь высокую пороговую чувствительность, как гарантию того, что ослабленный звуковой сигнал превысил уровень собственных шумов приёмника. Даже при отсутствии внешних акустических помех это является необходимым условием контроля звука на значительном расстоянии от источника.

Высокую направленность действия (должны иметь микрофоны) как гарантию того, что ослабленный звуковой сигнал превысит уровень внешних помех. Под высокой направленностью действия понимается способность подавлять внешние акустические помехи с направлений, не совпадающих с направлением на источник звука. Соблюсти эти требования на практике для одного и того же микрофона сложная задача. Более реальней, стало решение частных задач. Это создание направленного микрофона с высокой чувствительностью, либо создание высоко направленного микрофона с малой чувствительностью.

Виды направленных микрофонов:а) параболические микрофоны;б) плоские акустические фазированные решётки;в) трубчатые микрофоны или микрофоны бегущей волны;г) градиентные микрофоны.

Коэффициент направленного действия G характеризует степень относительного подавления внешних акустических помех, чем КНД больше, тем сильнее это подавление. КНД для трубчатого микрофона: G=4*^L/_λ; где L – длина трубки; λ – длина звуковой волны для трубчатого микрофона.

Для параболических микрофонов и фазированных решёток КНД: G=4π*^S/λ²; где S – площадь входной апертуры.

Для градиентных микрофонов КНД: G=n*(n+1); где n – порядок градиента.

Направленный микрофон позволяет реализовать дальность акустического контроля приблизительно в три раза больше, чем дальность слышимости звука органом слуха. Сопоставление проводится в одинаковых условиях для одного и того же источника звука, этот результат означает следующее: если речь идёт об активном контроле на улице в городе, то R₀=1…4 м. Направленные микрофоны позволяют регистрировать такой микрофон до 12 метров и больше. Соответственно дальность контроля с использованием технических средств до 30 метров. Формула для расчёта направленного действия микрофона: R=R₀*0,09*(G-G₀)-0,005ΔB_n*10; где B_n – пороговая акустическая чувствительность микрофона [Дб].

48. Классификация способов технического закрытия. Инверсия спектра. Частотная перестановка.

49. ИНВЕРСИЯ КАДРА. ВРЕМЕННАЯ ПЕРЕСТАНОВКА.

Информационное скрытие речевой информации обеспечивается техническим закрытием (скремблированием) и шифрованием по кабелям и радиоканалам. При аналоговом скремблировании изменяются хар-ки исходного речевого сообщения. Т.о., что преобразованное сообщение становится нераспознаваемым на слух, но занимает ту же частотную полосу. Это позв. передавать скремблированные сигналы по телефонным каналам связи. КЛАССИФИКАЦИЯ способов технического закрытия: 1) по виду преобразования – частотное (инверсия кадра, временные перестановки), - временное (инверсия спектра, частотные перестановки),

2) по режиму – статический (инверсия спектра, временные перестановки), - динамический (частотные перестановки, временные перестановки).

В скремблере, реализующим ИНВЕРСИЮ СПЕКТРА (маскиратор) осуществляется преобразование речевого спектра путем поворота частотной полосы речевого сигнала вокруг некот. средней точки спектра fo. В этом случае достигается эффект преобразования низких частот в более высокие и наоборот. Этот способ обеспечивает невысокий уровень закрытия, т.к. при перехвате достаточно легко определяется fo и осущ. инверсия спектра. В скремблере осуществляющим ЧАСТОТНОГО перестановки спектр исходного речевого сигн. раздел-ся на неск. частотнх полос равной ширины. В соврем. моделях 10-15 полос. Далее производится их перемещение по некот. алгоритму (ключу). При приеме спектра сигн. восстанавливается в рез. обратных процедур.

ПРИНЦИПЫ ИНВЕРСИИ ЧАСТОТНОГО

СПЕКТРА: Изменение ключа в ходе сеанса

связи в скремлерах динамическим закрытием

позволяет повысить степень закрытия, но

требуется передача на приемную приемную

сторону сигнала синхронизации,

соответствующих моменту смены ключа.

Другие виды преобразования носителя речевой информации реализуют временные способы технического закрытия с более высоким уровнем ЗИ.

ИНВЕРСИЯ КАДРА обеспечивается путем предварительного запоминания в памяти передающего скремблера отрезка речевого сообщения (кадра) длительностью t_k и считывание его с передачей далее в телефонную линию с конца кадра. Т.о. осущ. инверсия кадра. При приеме кадр реч. сообщ. запоминается и считывается с устройства памяти в обратном порядке, что обеспечивает восстановление исходного сообщения. Для достижения неразборчивости речи необходимо, чтобы продолжительность кадра была не менее 250 мс. В этом случае суммарная продолжительность запонимания инверсной передачи кадра составляет около 500 мс, что может создать заметные задержки ………………………. В скремблере ВРЕМЕННОЙ ПЕРЕСТАНОВКОЙ кадр реч. сообщения делится на отрезки (сегменты) длительностью t_s каждый. Последовательность передачи в линию сегментов определяется ключом, который должен быть известен приемной стороне. Изменением ключа в ходе сеанса связи в скремблерах сдинамическим закрытием можно существенно повысить уровень защиты речевой информации.

Остаточная разборчивость зависит от длительности кадра. В следствии накопления инф. в блоке временного преобразования осущ. задержка между поступлением исходного речевого сигнала и восстановлением его в приемнике. Этоа задержка может неприятно восприниматься на слух, если она превышает 1-2 секунды. Можно использовать комбинацию временного и частотного скремблирования. Это повышает степень закрытия речи. В КОМБИНАЦИОННОМ скремблировании исх. сообщ. раздел. на кадры и сегменты, кот. запоминается в памяти скремблера, при формировании сообщения производятся временные перестановки сегментов кадра и перестановки полос спектра реч. сигн. каждого сегмента. Если при этом еще динамически изменяется ключ временной и частотной перестановки, то ур. защиты такого техн. закр. не уступает цифровому. Этот способ технически сложно реализуем, кроме того высокие требования предъявляются качеству передачи синхро-импульсов между скремблерами. Достоинство широко-исп-х скремблеров, не сложная технич. реализация, невыс. стоим., малые габариты. Осн. недостатки – низкая стоимость.

Скремблеры за исключением простейшего вносят искажения в востановленный речевой сигнал. Несмотря на указание недост. методы временного и частотного скремблирования исключают понимание речевой информации на слух. Для востановления требуется запись закрытого сообщения на магнитофон. Аналоговое скремблирование успешно используется в коммерческих каналах связи.

50. Способы и средства добывания информации в оптическом диапазоне. Характеристики видимого света как носителя информации. Факторы влияющие на эффективность обнаружения и распознавания объектов.

В оптическом диапазоне (видимом и инфракрасном) информация разведкой добывается следующим путем: визуального, визуально-оптического; фотонаблюдение; киносъемка; телевизионное наблюдение; наблюдение с использованием приборов ночноо видения и с помощью тепловизоров.

Видимый свет характеризуется следующими свойствами: наблюдение возмодно днем или при наличии внешнего источника света; ильна зависимость условий наблюдения от состояния атмосферы, климатических и погодных условий; малая проникающая способность световых лучей, что облегчает защиту информации; инфрокрасные лучи как носители информации облодают большей проникающей способностью и позволяют наблюдать объекты при малой освещенности.

При преобразовании инфрокрасной информации в видимый свет для облегчения возможности наблюдения происходит значит информация об объекте.

Эффективность обнаружения и распознования объектов наблюдения зависит от следующих факторов: яркость объекта, контраст объекта, от угловых размеров объекта; от угловых размеров поля обзора; от времени наблюдения объекта; от скорости движения объекта.

Яркость объекта на входе приемника определяет мощность носителя. Превышение этой мощности над мощностью помех является необходимым условием обнаружения и распознования объекта обнаружения.

Современные приемники имеют чувствительность соответ. энергии нескольких фотонов.

Контрасность объекта с окружающим фоном, является необходимым условием выделения демаскирующих признаков объекта и его распознования.

Контраст определяется как отношение разности яркости объекта и фона к яркости объекта или фона.

визуальный контраст

В видимом и ближнем диапазонах световых волн контраст на входе оптической системы ср-ва добывания несколько снижается за счет яркости дымки, которая является помехой.

В дальних зонах инфрокрасного излучения яркость дымки не оказывает влеяния на изменение контраста.

При К=0,08 – 0,1 объект практически сливается с фоном.

Время для обнаружения объекта, который светлее или темнее фона при обсалятно одинаковых значениях контраста примерно одинаково независимо от того объект светлее или темнее фона.

С увеличением ярости фона время поиска объекта наблюдателем уменьшается, т.к. увеличивается разрешающая способность и контрастная чувствительность глаза.

Если яркость фона чрезмерно велика, то возникает дискомфорт и ослепление, это ухудшает разрешение и контрастную чувствительность глаза.

Увеличение угловых размеров объекта в 2 раза сокрощает время необходимое для его обнаружения в 8 раз.

С увеличением поля обзора время необходимое для поиска объекта увеличивается, двукратное увеличение поля обзора повышает время поиска в 4 раза.

Поиск движущихся объектов имеет свои особенности. Чем меньше угловой размер объекта, тем больше влияние скорости на время и вероятность обнаружения объекта.

Объекты движущиеся с малой скоростью обнаруживаются легче, чем неподвижные или движущиеся с большой скоростью.

Т.к. физическая природа носителей информации в оптическом диапазоне одинакова, то различные средства наблюдения имеют достаточно общую структуру.

51. Структура средств наблюдения в оптическом диапазоне. Их основные характеристики.

Оптическая система или объектив проецирует световой поток от объекта наблюдения на экран свето-электрического преобразователя (фотопленка, фотокатод, мишень оптико-электронного преобразователя, сетчатка глаза человека).

На мишени оптическое изображение преобразуется в электронное изображение.

Количество свободных электронов в каждой точке электронного изображения пропорционально интенсивности, мощности света, яркости соответствующей точки оптического изображения.

Способы визуализации изображения для разных типов оптич. Приемника могут существенно отличатся. Изображение в виде зрительного образа формируется в мозгу человека, либо на фотопленке в результате химической обработки светочуствительного слоя, либо на экране технического средства путем электрических сигналов и формирования под их действием видимого изображения на экране с люминафором.

Основными характеристиками этих средств наблюдения является: диапазон длин волн световых лучей воспринимаемых светоэлектрическим преобразователем; чувствительность материала экрана светоэлектрического преобразователя; разрешающая способность пары оптическая система – преобразователь света; поле (или угол) зрение и изображение.

Средства наблюдения создаются для видимого диапазона всего или его отдельных зон, а также для различных участков инфрокрасного диапазона.

Чувствительность средств наблюдения оценивается минимальным уровнем энергии светового луча, при котором обеспечивается требуемое качество изображения.

Помехи создают лучи света поподающие на вход от других источников света; а также шумы светоэлектрического преобразования.

На экране светоэлектрического преобразователя при постаронней внешней засветке наблюдается ухудшение контраста изображения.

Разрешающая способность характеризуется миинмальными линейными или угловыми размерами между двумя соседними точками изображения которые наблюдаются как отдельные.

Т.к. изображение формируется из точек размеры которых определяются разрешающей способностью средств наблюдения, то вероятность обнаружения и распознования объекта возростает с повышением разрешающей способности средства наблюдения.

Поле зрения – то что проецируется на экран оптического приемника. Угол под которым средство видит предметное пространство называется углом поля зрения. Часть поля зрения удовлетворяющее требованиям качеству изображения по его резкости называют полем или углом поля изображения.

52-53. ОБЪЕКТИВЫ.

Объективы в силу постоянства кривизны поверхности линз и постоянство оптической плотности стекла проецирует изображение с различными погрешностями. СФЕРИЧЕСКАЯ АББЕРАЦИЯ – это отсутствие резкого изображения на всем поле зрения. АСТЕГМАТИЗМ – отсутствие одновременной резкости на краях, поля изображения для вертикальной и горизонтальной линии. ДИСТОРСИЯ – искривление прямых линий. ХРОМОТИЧЕСКАЯ АББЕРАЦИЯ – появление цветных оконтовок на границах световых переходов, это вызвано различными коэффициентами преломления линз объектива спектральных составляющих световых лучей. Объективы с целью уменьшения погрешностей выполняются из большого количества линз (10 и более) с различной кривизной поверхности. Все линзы склеиваются между собой. Качество объектива описывается следующими ПАРАМЕТРАМИ: фокусное расстояние, угол поля зрения, светосила, разрешение, частотно-констрастные хар-ки. По величине фокусного расстояния объективы делятся на фокусные с фокусным расстоянием меньше длины диагонали кадра поля изображения F<d. Нормальные или среднефокусные объективы F=d. Длинно-фокусные F>d. Объективы с переменным фокусным расстоянием. Объектив с переменным фокусным расстоянием (панкратический) – предст. собой сложную оптическую систему, в кот. предусмотрена возможность смещения оптических компонентов за счет чего изменяется величина фокусного расстояния. Величину фокусного расстояния изменяют плавно или дискретно. Плавное изменение фокусного расстояния осуществляется перемещением отдельных компонент вдоль оптической оси. Дискретное изменение фокусного расст. осущ. применением спец. афокальных насадок, уменьшающих или увеличивающих фокусное расстояние. В зависимости от способа коррекции аберации объективы подразделяются на варио-объективы и ТРАНСФАКАТОРЫ. Варио-объктивы предст. собой единую оптическую систему, в кот. изменение фокального расстояния осуществляется непрерывным перемещением 1 или нескольких компонетов вдоль оптической оси. Трансфакаторы состоят из афокальной насадки с переменным плавным увеличением и объектива с постоянным фокусным расстоянием. Кратность изменения фокусного расстояния при линейном перемещении механизма =3, а при механических способах = 7.

По УГЛУ ПОЛЯ ЗРЕНИЯ разл. узко-угольные объективы (до 30⁰), средне-угольные (30⁰-60⁰), широкоугольные (больше 60⁰), а также есть объективы с переменным углом. Чем больше фокусное расстояние объектива, тем больше деталей объекта можно рассмотреть на его изображении. Поэтому исп-ся короткофокусные объективы, а для распознавания длиннофокусные. Размеры объекта на изображении определяются по следующему соотношению: H – размер реального объекта, h – размер объекта на изображении, F – фокусное расстояние, L – расстояние от объекта до объектива h= F*H/ L. СВЕТОСИЛА – характеризет способность объектива создавать освещенность в поле изображения в соответствии с яркостью самого объекта. На светосилу объектива влияют следующие факторы – относительное отверстие объектива, прозрачность линз, коэффициенты пропускания, поглощения, отражения, коэффициент увеличения (масштаб), коэффициент падения освещенности к краю поля изображения. Светосила оценивается величиной геометрического отверстия отн-ся фок. расст. Светосила может быть оценив-ся фокальным числом. f – фокальное расстояние, D – диаметр входного отверстия объектива, F – фокальное число, F=f/D. Чем больше светосила объектива, тем выше чувствительность средства наблюдения.

Свет, падающий на линзу и проходящий через нее поглощается и отражается. Кол-во поглощенного света зависит от толщины стекла. Линзы отражают 4-6% падающего на них света. Чем больше отражающих поверхностей им. объектив, тем больше потери света. В объективах из 5-7 линз потери света на отражении 40-50%. ПРОСВЕТЛЕНИЕ – способы уменьшения отражения света от поверхности стекла путем нанесения на стекло тонкой пленки с коэффициентом преломления, меньшим преломления стекла линзы. Толщина просветляющей пленки должна соответствовать длине волны, в этом случае отражение света отсутствует. Современные технологии просветления позволяют наносить на поверхн. линзы 12-14 слоев и перекрывать весь спектр видимого диапозона. Маркируют такую оптику МС (многослойное покрытие).

54. Разрешающая способность. Частотно-контрастная характеристика. Вида объективов.

Возможности объектива передавать мелкие детали изображения оценивают разрешающей способностью. Оно обозначается N – максимальным числом штрихов и промежутков между ними на 1мм поля изображения. Наиболее высокой разр. способность им. объективы для микрофотографирования составляет 240-280 телевизионных линий на 1мм по центру. И 260 – 400 линий на мм по краям. Одним из основных факторов, определяющих вероятность обнаружения и распознавания объектов явл-ся контрастность изображения по отношению к фону. Поэтому важной хар-ой объективов как элемента ср-ва наблюдения явл. его частотно-контрастная хар-ка. Она служит мерой способности объектива передавать контраст деталей объекта на изображении. Уменьшение контраста мелких деталей объекта на изображении взвано тем, что в результате различных абераций объектива на изображении размываются границы деталей наблюдаемых объектов. Для количественной оценки контрастно-частотной хар-ки в качестве объекта исп-ся эталонный объект наблюдения в виде черно-белых линий с уменьшающейся шириной, нанесенных тушью на белой бумаге. По результатам измерения констрастности n линий на проецируемом изображении строится зависимость контраста от количества линий в 1мм(k), k=f(n). Для добывания инф. применяется объективы 3х видов: для аэро-фото съемки, широкого применения (фото, кино, видео съемки), для скрытой съемки.

55. ВИЗУАЛЬНО-ОПТИЧЕСКИЕ ПРИБОРЫ. ГАЛЕЛЕЕВСКИЕ И ПРИЗМЕННЫЕ БИНОКЛИ.

Для визуально-оптического наблюдения используются оптические приборы увеличивающие размеры изображения на сетчатке глаза.

В результате этого повышается дальность наблюдения, вероятность обнаружения и распознования мелких объектов. К визуально-оптическим приборам относятся бинокли, монокуляры, подзорные трубы и специальные телескопы. В зависимости от оптической системы зрительной трубы бинокли разделяются на обыкновенные (галилеевские) и призменные.

Зрительная труба призменного бинокля состоит из: объектива направленного в сторону объекта наблюдения, система прицел, оборачивающее изображение, окуляр обращенный в сетчатку глаза.

В обыкновенном бинокле оптические оси объектива и окуляра трубы совподают, призм нет. Расстояние между центрами объективов равно расстоянию между зрачками глаз примерно 65мм. Бинокли этого типа облодают большой светосилой и имеют малое поле зрения. Призменные бинокли обладают сравнительно большим полем зрения и повешенной стереоскопичностью. В призменном бинокле устонавливают угло-измерительную сетку в фокальной плоскости окуляра. Зрительные трубы щарнирно закреплены на оси. Это позволяет подбирать расстояние между окулярами по базе глаз наблюдения. Объективы и призмы закреплены в зрительных трубах, неподвижно, а окуляры

могут выдвигаться для установки по силе

зрения наблюдателя. Современные бинокли

имеют большие кратности увеличения, так

бинокль В15 имеет угол обозрения 4⁰,

кратность 15.

56. ПРИБОРЫ НОЧНОГО ВИДЕНИЯ.

Для визуально-оптического наблюдения в инфрокрасном диапзоне поэтому необходимо переместить невидимое для глаз изображение в инфракрасном диапазоне в видимый диапазон.

Эта задача решается в приборах ночного видения.

Основу работы приборов состовляет электронно-оптический преобразователь (ЭОП) преобразующий невидимое глазом изображение объекта наблюдения в видимое. Самый простой ЭОП, так называемый ''стакан холста'' состоит из двух паралельных пластин помещенных в стеклянный стакан из которого выкачен воздух. Внешняя сторона первой левой пластины (фотокатода) покрыта светочувствительным материалом (окись серебра с цезием), вторая пластина представляет собой метализированный экран с люминафором. Между пластинами создается сильное электрическое поле с разностью потенциалов 4 – 5 кВ на фотокатод объективом проецируется изображение в инфракрасном диапазоне. В каждой точке фотокатода под действием фотонов света возникают свободные электроны, количество которых пропорциональны яркости соответствующей точки изображения. Электрическое поле между пластинами вырывает свободные электроны из фотокатода и разгоняя устремляет их к экрану с люминафором. В моменты столкновения электронов с люминафором возникают вспышки видимого света, причем яркость их пропорциональна количеству электронов. Таким образом на экране с люминафором формируется видимое изображение близкое к исходному в инфракрасном диапазоне. Параметры рассматриваемого ЭОП чувствительность и разрешение невысокие и необеспечивают наблюдение при низкой освещенности, и следовательно добывание демаскирующих признаков об объекте с мелкими деталями.

Разработано несколько покалений этих приборов. В ЭОП которые используются в настоящее время имеется чувствительный фотокатод , а между пластинами камеры размещается так называемая микроканальная пластина. Пластина содержит на каждый квадратный мм примерно 5000 микроканалов. И внутри этих каналов движутся электроны фотокатодов.

В результате достигается: устроняется взаимное влияние электронов между соседними точками фотокатода, т.е. они движутся по разным микроканалам. Кроме того достигается повышение разрешающей способности прибора ночного видения с микроканальной пластиной.

В процессе движения электронов внутри каналов происходит их размножение в рез. выбивания их из стенки канала. На основе ЭОБ последующих поколений созданы различные приборы ночного видения – бинокли, очки, артиллерийские приборы, прицелы для образцов военной техники. Приборы ночного видения разделяют на 3 группы: - ночные очки (приборы малой дальности действия – 200м), - приборы средней дальности действия (ночные бинокли и трубы – 400м – фигура человека), - приборы большой дальности действия – до 1000 м (они устанавливаются на специальных триноге или подвижном носителе).

Пример: стационарный прибор ночного видения НМ-10с оснащен длинно-фокусным объективом F=250мм, им. переходные кольца для подсоединения фото и видео камеры, 10ти кратное увеличение, разрешение в центре 28 линий на мм, им. вес 5 кг, установлен на триноге. По способу подсветки приборы ночного видения разделяются на: - Объект наблюдения подсвечивается с помощью искуственного источника инфракрасного излучения размещенного на приборе ночного видения. - С подсветкой от естественногоосвещения. - Приборы принимающие собственное тепловое излучение объекта наблюдения.

Приборы первого типа содержат инфракрасную форму в виде обычного источника света мощностью до 100Вт, закрытую специальным фильтром.

Приборы ночного видения позволяют при освещенности 0,005 ночью в летнее время видеть фигуру человека на расстоянии до 400м.

Прибор ночного видения российского производства ''Ворон-3'' имеет пороговый уровень освещенности 0,001 люкса, для визуального обнаружения, разрешающая способность 28 линий/мм. Вес 1,2кг.

57. ТЕПЛОВИЗОРЫ.

наблюдение объектов в полной темноте, т е при отсутствии внешних источников ИК-света, мешают шумы светоэлектронных преобразователей. Снижение уровня шумов достигается применением малошумящих светочувствительных материалов и охлаждающих преобразователей.

Для надежного обнаружения теплового излучения объекта светоэл. преобразователь нуждается в охлаждении до t -70…-200 С.

Схема тепловизора:

В качестве СЭП в совр тепловизорах используются линейки с фотокатодами, образующими строку кадра. В одной линейке располагается 60-200 катодов – одна строка изображения. Развертка по вертикали производится путем мех. качания зеркала, направляющего световые лучи от объектива к фотоприемнику. Охлаждение фотоприемника осущ. жидкими газами в спец. охлаждающих устройствах, в к-ых реализуется принцип термоэл. охлаждения.

Тепловизоры находят применение в кач-ве средств досмотровой техники и в военном деле.

Тепловизор IRTIS – 200 предназначен для исследования неоднородностей, возникающих при установке закладок в стенах.

Чувствительность ИК-камер при охлаждении жидким азотом составляет 0,005 С. Время сканирования кадра не более 1,5 сек. В состав входит ноутбук, вес системы – 2 кг.

Военный ручной Тепловизор IRGO – работает в диапазоне волн 3…5 мкм, обеспечивает наблюдение в полной темноте на расстоянии до 1 км.

Изображение в видимом диапазоне формируется на экране с матрицей светодиодов, излучающих желтый свет.

Основные хар-ки технических средств наблюдения в ИК-диапазоне:

1. Спектральный диапазон. 2. Пороговая чувствительность по t. 3. Фокусное расстояние объектива. 4. Угол поля зрения. 5. Коэфф. усиления ЭОП. 6. Интегральная чувствительность.

58. СРЕДСТВА ТЕЛЕВИЗИОННОГО НАБЛЮДЕНИЯ.

Дистанционное наблюдение движущихся объектов осуществляется с помощью средств ТВ-наблюдения. При ТВ-наблюдении изображение объективом проецируется на светочувствительный слой светокатода передающей трубки или на слой мишени твердотельного преобразователя. Фотокатод содержит вещ-ва, из атомов к-го кванты световой энергии выбивают электроны, причем кол-во электронов пропорционально кол-ву света. Т е на фотокатоде формируется изображение в виде эл. зарядов, эквивалентное оптич. изображению. В вакуумных ТВ-передающих трубках производится считывание величины заряда с помощью электронного луча трубки, отклоняемого по горизонтали и вертикали магн полями. Эти поля создаются отклоняющими катушками, к-ые надеваются на головку трубки.

Схема комплекса средств ТВ-наблюдения:

За время работы ТВ появилось множество типов трубок. Появление трубок типа «видикон» позволило создать компонентов видеокамер.

На основе «Видикона» разработаны различные варианты видеотрубок: плюмбикон, кремнекон, суперортикон, изокон. Они обеспечивают качественное светоэлектрическое преобразование в широком диапазоне длин волн и освещенности. В начале 1970-х гг. был реализован новый принцип построения безвакуумных твердотельных преобразователей светоэл. сигналов. Это приборы с зарядовой связью (ПЗС). В основу работы прибора положены св-ва структуры МОП, когда фотокатод или мишень ПЗС представляет линейку или матрицу, состоящую из ячеек с МОП-структурами. Т е такой фотокатод образован гориз. и верт. прозрачными токопроводящими электродами.

Разрешающая способность ПЗС определяется количеством ячеек, размещенных в поле изображения. Считывание зарядов, образующихся в каждой ячейке ПЗС под действием света точек изображения, производится путем последовательного перекачивания зарядов с ячейки на ячейку под действием управляющих сигналов. В результате этого на выходе ПЗС образуется последовательность эл. зарядов, ампл. к-ых соответствуют зарядовым значениям в ячейках ПЗС.

Эл. сигнал с выхода вакуумной

передающей трубки или ПЗС

усиливается и передается по кабелю

или радиоканалу к ТВ-приемнику.

ТВ-приемник выполняем обратную

ф-цию. Он преобразует Эл. сигналы

в изображение.

Яркость каждого элемента изображения эквивалентно амплитуде соотв. эл. сигнала. Формирование изображения производится на экране кинескопа или плоской панели. В вакуумной приемной трубке изображение создается на экране с люминофором промоделированным электронным лучом. Луч отклонятся горизонтально и вертикально синхронно с траекторией отклонения луча передающей трубки.

Синхронность обеспечивается путем передачи синхросигналов в виде группы импульсов. Полный ТВ-сигнал – совокупность сигналов изображения и синхроимпульсов. Известно несколько типов плоских панелей для ТВ-приемников – газоразрядные и ЖК-панели.

Газоразрядная панель образуют 2 плоскопараллельных стекла, между к-ми размещены миниатюрные газоразрядные элементы. В инертном газе газоразрядного элемента под действием управляющих сигналов с МП устройства синхронизации возникает разряд с УФ-излучением. Это излучение вызывает свечение нанесенного на стекло люминофора одного цвета (ЧБ-панель), или RGB (цв. панель). Газоразрядная панель японской фирмы имеет формат экрана 874 х 520 мм. 1,075 млн. элементов с шагов 0,65 мм. Толщина 6 мм, вес 8 кг.

Основой ЖК-панели служат 2 плоскопараллельные стеклянные пластины. На одну из пластин нанесены прозрачные горизонт и верт. токопроводящие электроды. В местах и пересечения укреплены пленочные транзисторы, 2 вывода каждого из к-ых соединены с электродами на стекле, а третий – образует обкладку конденсатора. Вторую пластину конденсатора представляет прозрачный металлизированный слой на второй пластине. Пластины расположены на расстоянии в несколько мкм. Между ними помещено органическое вещ-во – жидкий кристалл.

Этот кристалл поворачивает под действием эл. поля плоскость поляризации проходящего через него света. С 2 сторон панели укреплены поляроидные пленки, плоскости поляризации к-ых перпендикулярны друг относительно друга. Растр ТВ-изображения формируется сигналами, к-ые генерируются устройство синхронизации. эти сигналы подаются на электроды стеклянных пластин. При подаче на электроды напряжения в точке пересечения конденсатор заряжается, и возникает эл. поле между соответствующими обкладками. В зависимости от величины напряжения, изменяется угол поляризации ЖК между обкладками конденсатора. При отсутствии напряжения жидкий кристалл поворачивает угол поляризации света от лампы подсветки на 90 градусов, и свет свободно проходит через поляроидные пленки. В зависимости от напряжения на обкладках угол поляризации изменяются от 90 до 0 градусов. Прозрачность ячейки панели меняется от максимальной до непропускания света. Паналь цв. телевизора содержит RGB светофильтры. Плоские панели имеют преимущества перед вакуумными. Характеристики: разрешение 350 х 650, Частота спектра 25 Гц, ТВ-радиосигнал 8 МГц

43. Обнаружитель диктофона на основе широкополосного порогового детектора. Градиентометр. Пути повышения эффективности широкополосного порогового детектора.

Рассм. задачу измерения магнитной

составляющей э/м поля диктофона.

Структурная схема обнаружителя

дикт. на основе широкополосного

порогового детектора. МА – магн. антена,

УС – усилитель, ПД – пороговый детектор, УИ – устройство индикации, УПР – управляющее устройство, БИУС – блок измерения уровня сигнала.

МА им. АЧХ, она показ. усил. и ослабление сигнала в частотной области, которая выделяется необходимый частотный диапозон. УС с антены должен быть с минимальным собственным шумом, кот. опред. чувствительность всей системы и дальность обнаружения. Теоретически уровень срабатывания порового детектора может быть утсановлен на значении максимального собственного шума усилителя. Превышение этого уровня покажет наличие исчтоника поля на УИ. 15-ой лекции нету!!!!

ЛЕКЦИЯ 16:

Возможное расстояние до дикт. для такого обнаружителя определено собственным шумом и наход. 30см-2м. В завис. от типа дикт. в реальных условиях в некот. точке пространства всегда присутств. опред-ый интегральный уровень э/м излучения, созд-й множеством других близких источников. Этот уровень может превыс. собственный шум устройства обнаружения. Некот. устройства, например перем. ток в сети 220В созд. большой уровень поля и фактич. блокируют возможность изменения других полей. Эти условия приводят к необходимости использовать в качестве магнитной антены не 1 катушку, а 2, разнесен. на некот. расст. (градиентометр). При этом достиг. значит. ослабление влияния удаленного источника, особенно при опред. расст. между катушками. Учитывая действие паразитных э/м полей для регистрации излучений дикт. необх. бло измерения ур. сигн. (БИУС), кот. выставит уровень порового детектора на измеренную величину при поступлении команды от управляющего устройства, управляет этим оператор, проводящий обнаружение.

Регистрация излучения дикт. в таком приборе возможна только если это илучение больше уровня фона в данном месте.

Реальная дальность обнаружения сильно зависит от уровня фона – это и есть физическое ограничение для широкополоного детектора.

St04 – прибор из санкт-петербурга. Рассм. пути повыш. эфф.: треб. решить 2 задачи – снизить собственный шум прибора, попытаться различить ист. э/м поля по частоте. Собствен. шум устр-ва опред-ся шумовыми характеристиками микросхемы усилителя и шириной частотного диапозона измерения => уменьшение частотной полосы приведет к уменьшению собственного шума обнаружителя. Эта задача решается путем исп. группы полосовых фильтров, перекрывающих интересующий нас частотный диапозон. Увеличение числа фильтров приводит к улучшению соотношения сигнал/шум. Кроме того эти фильтры решают и 2-ю задачу – позволяют локализировать сигнал по частоте. В рез. у приб. появляется способность обнаруживать очень слабые источники э/м излучения на фоне сильных источников.

26. Обобщенная схема активного закладного устройства.

Низкочастотный электрический сигнал, повторяющий форму речевого сообщения поступает далее на усилитель преобразователь. Здесь осуществляется усиление входного сигнала и преобразования его в форму, удобную для последующей передачи информации. Форма может быть либо аналоговой, либо цифровой. И соответственно говорят об аналоговых или цифровых каналах передачи. Этот же модуль (усилитель преобразователь) осуществляет при необходимости преобразование сигнала в тот или иной вид модуляции.

Блок управления не обязателен (его функция включения или выключения излучения закладки). Команда на включение может поступать дистанционно, либо устройство включается автоматически по сигналу разговора (с вибро пуском), более скрытный и экономит энергию.

Один из способов обеспечить работу закладного устройства, связан с использованием источников: батареи, аккумулятора – такое устройство называется автономным. Также есть способ подключиться к существующей сети (электро либо телефонной), долговременная работа.

Далее усиленный преобразованный сигнал с выхода усилителя поступает на оконечное устройство, которое является генератором.

Классификация сценариев угроз отражает физическую природу используемого излучения. Если канал передачи представляет собой провод, то оконечный модуль является усилителем. Может быть использован оптоволоконный кабель => оконечный модуль является источником оптического излучения.

Передача информации может идти т.о. по проводам: электро, телефонный, оптический. Возможно применение автономно отдельно проложенного провода, такие закладные устройства являются проводными. Если канал утечки речевой информации беспроводной, то оконечный модуль представляет собой генератор высокочастотных колебаний. Средой распространения в этом случае является радиоволны, либо волны оптического инфракрасного диапазона частот. Активные закладные устройства, использующие радиоволны называют радио закладкой.

Активное закладное устройство, использующее волны оптического диапазона называют оптоэлектронной закладкой.

27. Пассивное закладное устройство. Средства перехвата речевых сообщений по канала естественной и искусственной связи.

Пассивные закладные устройства сами не излучают энергию => имеют повышенную энергетическую скрытность. Примером является: лазерное средство контроля микровибраций оконных стенок; отражатели (оптические) внедрённые в помещения; известны случаи применения пассивных радио технических устройств.

Технические характеристики: радио микрофон: диапазон рабочих частот от 415 до 475 Мгц. Уровни выходной мощности: до 10-ов миливат, что обеспечивает дальность контроля до одного километра.

Пассивные средства контроля представленные на российском рынке уступают по номенклатуре западным устройствам.

Средства перехвата речевых сообщений на каналах естественной и искусственной связи. В перечень этих средств входит устройство перехвата телефонных разговоров с помощью контактных и бесконтактных способов съёма информации с телефонной линии; средства перехвата радио сообщений; направленные микрофоны трубчатого типа в виде параболических зеркал и плоских антенных решёток вмонтированных в чемодан например.

Подробнее: Параболический микрофон представляет собой отражатель звука параболической формы, в фокусе которой расположен обычный (не направленный) микрофон. Отражатель изготавливается как из оптически прозрачного, так и прозрачного материала. Величина внешнего диаметра параболического зеркала от 20 до 50 см.

б) плоские акустические фазированные решётки – они реализуют идею одновременного приёма звукового поля в дискретных точках некоторой плоскости – эта плоскость перпендикулярна к направлению от источника звука в этих дискретных точках, размещаются либо микрофоны, выходные сигналы которых суммируются электрически, либо в этих дискретных точках размещены открытые торцы звуководов. Далее обеспечивается синфазное сложение звуковых “пален” от источника в акустическом сумматоре.

К выходу сумматора подсоединён микрофон, если звук приходит с осевого направления, то все сигналы, распространяющиеся по звуководам, будут в фазе и сложение таких сигналов в акустическом сумматоре даст максимальный результат. Если направление на источник звука не осевое, а под некоторым углом к оси, то сигналы от разных точек приёмной плоскости будут меньше, обычно число точек в приёмной плоскости несколько десятков.

в) трубчатые микрофоны или микрофоны бегущей волны. Звук принимается не на плоскости, а вдоль некоторой лини совпадающей с направлением на источник звука. Принцип действия поясним на рисунке. Основой конструкции микрофона является звуковод в виде жёсткой, полой трубки, диаметром от 1-го до 3-х см, со специальными щелевыми отверстиями, размещенными рядами по всей длине звуковода с круговой геометрией расположения для каждого из рядов.

г) градиентные микрофоны. На рынке открытых предложений практически не представлены (исключение градиентный микрофон первого порядка). В отличие от фазированных акустических решеток, использующих операцию сложения акустических сигналов, градиентные микрофоны имеют не высокую пороговую чувствительность т.к. каждое вычитание ослабляет сигнал, операция вычитания позволяет конструировать направленные системы малых размеров. Простейшим градиентным направленным микрофоном является микрофон, реализующий градиент 1-го порядка представляющий собой два миниатюрных, близко расположенных высокочувствительных микрофона, выходящие сигналы которых электрически или акустически вычитаются друг из друга, реализуя в конечных разностях первую производную звукового поля.

28. Классификация каналов утечки сигнальной информации.

Рассмотрим различные варианты хищения сигнальной информации. Под объёмно-видовой информацией понимается информация, в виде изображений изделий, технических устройств и т.д. При получении такой информации используются технические средства, к ним относятся: миниатюрные фотоаппараты; скрытые видео камеры; средства проводной и беспроводной передачи видео наблюдений; специальные инфракрасные осветители; приборы для дистанционного наблюдения, в том числе плохой видимости.

Существует и такой вид опасности, как перехват видео информации существующих в соответствующих линиях связи.

Активные средства включают в себя: скрытно размещаемые телекамеры с передачей информации по радиоканалу, для этой цели используется высокочастотный диапазон: от 700 до 950 Мгц, при уровне мощности излучений до 100 Милли ватт. Дальность перехвата реализуется до 300-500 метров. Сами видео камеры способны работать в условиях низкой освещённости от 0,05 до 0,1 Люкс. Видео камеры способны обеспечивать угловое поле 70-90⁰.

В отличие от активных средств видеоконтроля не имеющих энергетической скрытности, пассивные средства получения объёмно видовой информации – скрытны, но допускается излучение из вне в случае недостаточной освещённости. Внешняя подсветка осуществляется с помощью полупроводниковых лазеров: орсенид-галиевых GaAs – мощность в несколько десятков Милли Ватт. Подсветка осуществляется в инфра красном диапазоне длина волны – 850 мм.

В перечень пассивных средств получения объёмно видовой информации входит: наблюдательные приборы (такие как миниатюрная фото техника) и проводные системы видео контроля (микро фото камеры и приборы ночного видения).

Скрытное фото документирование – это один из основных направлений информационной разведки, габариты современных микро фото камер составляют величину порядка 30 см³ и менее.

Малокадровые варианты фотоаппаратов допускают муляж в часах, зажигалках, поясных ремнях, используемые объективы имеют диаметр 2-3 мм, работают при освещённости в несколько люкс.

Что касается техники перехвата видео изображений с техники внутри объектовой служебной связи: например с линии охранно-сторожевой системы теле мониторинга рассматривается как потенциальная угроза.

29. Каналы утечки аналого-цифровой информации.

Аналоговые средства представляют собой сигнальные радио закладки – это по существу ретрансляторы сигналов электромагнитной природы от работающих ЭВМ, принтеров и средств оргтехники.

Пример: в компьютер в одну из плат внедряется радио закладка, осуществляющая передачу в том или ином режиме работы: паролей, ключей, баз данных и других видов конфиденциальной информации существующей в ЭВМ.

В отличие от активных, пассивные средства получений сигнальной информации как всегда энергетически скрытны, особое место среди них занимают регистраторы побочных излучений от ЭВМ.

Любой компьютер излучает в процессе работе электромагнитную энергию (мониторы, принтеры, кабели), уровни этих побочных излучений могут составлять несколько Милли ватт.

Основная часть электромагнитной энергии излучаемой ЭВМ лежит в диапазонах от 100 до 300 Мгц. Но имеются составляющие и на более низких частотах.

Регистраторы побочных излучений представляют собой специализированный высоко чувствительный анализатор спектра, с возможностью обработки спектральных составляющих и визуализации. Особую группу образуют средства перехвата сигнальной информации на каналах связи.

30-31. Использование телефонной линии в реализации каналов утечки акустической информации. Прослушивание разговоров ведущихся в помещении. МЕТОД ВЫСОКОЧАСТОТНОГО НАВЯЗЫВАНИЯ.

При организации защиты телефонных линий необходимо учитывать следующее: - телефонные аппараты могут быть использованы для прослушивания разговоров ведущихся в помещении, где они установлены (при положенной трубке); - телефонные линии, проходящие через помещения, могут использоваться в качестве источников питания электронных устройств перехвата речевой информации, установленных в этих помещениях, а также телефонные линии могут использоваться для передачи полученных этими устройствами информации;

- возможно прослушивание самих телефонных разговоров, путём гальванического подключения к телефонной линии или через индукционный датчик.

Методы и средства защиты телефонных линий должны быть направлены на исключение использования телефонных линий и телефонных аппаратов для этих целей. Один из способов повышения дальности перехвата информации заключается в использовании метода высокочастотного навязывания – который, может быть осуществлён путём контактного введения токов высокой частоты, от генератора подключённого с телефонной линии, частота навязывания от 30 Кгц до 10 Мгц.

Благодаря высокой частоте сигнал навязывания проходит не только в звонковую, но и в микрофонную и телефонную цепи и модулируется низкочастотным сигналом, получаемом в результате акустоэлектрического преобразования.

В силу того, что нелинейные элементы телефонного аппарата для высокочастотного сигнала представляют собой несогласованную нагрузку, промодулированный ВЧ сигнал отражается от этих элементов и распространяется в обратном направлении по линии.

Отражённый ВЧ сигнал принимается и обрабатывается в специальном приёмном устройстве, в этой схеме также используются устройства анализа телефонной линии. Дальность перехвата составляет несколько сот метров.

Схема высокочастотного навязывания:

32. Защита телефонного аппарата от утечки информации по электроакустическому каналу. Пассивные методы.

Для защиты телефонного аппарата от утечки по электроакустическому каналу используются пассивные и активные методы. К пассивным методам относится: ограничение, фильтрация опасных сигналов и отключение телефонного аппарата.

Возможность ограничения опасных сигналов основывается на нелинейных свойствах полупроводниковых элементов. В схеме ограничителя малых амплитуд используется два диода. Они имеют большое сопротивление до 100 Ком для токов малой амплитуды и наоборот имеют сопротивление 1 Ом для токов большой амплитуды, т.е. для полезных сигналов (они исключают прохождение опасных сигналов малой амплитуды в телефонную линию).

Схема устройства защиты телефонного аппарата типа “Гранит – 8”: (нету!)

33. Защита телефонного аппарата от утечки информации по электроакустическому каналу. Активные методы.

Для защиты телефонного аппарата от утечки по электроакустическому каналу используются пассивные и активные методы. К пассивным методам относится: ограничение, фильтрация опасных сигналов и отключение телефонного аппарата.

Рассмотрим активные методы защиты от утечки по электроакустическому каналу, они заключаются:

- в подаче в телефонную линию (при положенной телефонной трубке) маскирующего низкочастотного шумового сигнала (от 100 Гц до 10 Кгц). Это так называемый метод низкочастотной маскирующей помехи.

Такие устройства называются средствами линейного зашумления, они подключаются в разрыв телефонной линии, как правило, в близи корпуса телефонного аппарата. Шумовой сигнал подаётся в линию при положенной трубке, при снятии – подача в линию сигнала прекращается (название средств “МП-1А”, “МП-1Ц”).

Наряду с электроакустическими каналами утечки информации для прослушивания разговоров в помещении могут использоваться: электронные устройства перехвата речевой информации, которые используют в качестве канала передачи речевой информации телефонную линию. При этом передача информации может осуществляться как на низких частотах (речевой диапазон), так и на высоких до 10 Мгц. Одно из таких устройств называется телефонное ухо – предназначено для передачи информации по телефонной линии на низких частотах, включает в себя: микрофон, усилитель микрофонный, коммутатор электрический, устройство анализа состояния телефонной линии.

34. Микрофонные проводные системы, использующие для передачи информации телефонную линию. «Телефонное ухо».

Утечка информации по электроакустическому каналу заключается в передаче в телефонную линию при положенной телефонной трубке маскирующих НЧ сигнала в диапазоне 100 Гц – 10 кГц. Это метод НЧ-ой маскирующей помехи. Такие устройства часто называют средствами линейного зашумления. Эти устройства подключаются в разрыв телефонной линии, как правило непосредственно в тело корпуса ТА. Шумовой сигнал подается в линию, когда трубка положена; при снятии трубки подача шумового сигнала прекращается. К сертифицированным средствам линейного зашумления относятся «МП-1А», «МП-1Ц». Наряду с электроакустическими каналами утечки информации для прослушивания разговоров в помещениях могут использоваться электронные устройства перехвата речевой информации, которые используют в качестве канала передачи информации телефонную линию. При этом передача информации осуществляется как на низких частотах (речевой диапазон), так и на ВЧ (до 10 МГц), одно из таких устройств называется «телефонное ухо». Оно предназначено для передачи информации по линии на НЧ. Оно включает микрофон, микрофонный усилитель, электронный коммутатор, устройство анализа состояния телефонной линии (УАСТЛ). Схема микрофонной проводной системы, использующей для передачи информации телефонную линию: (микрофон - микрофонный усилитель - эл. коммутатор- УАСТЛ – телефонная линия к АТС – приемное устройство).

УАСТЛ используется для исключения возможности обнаружения факта подключения данного устройства к телефонной линии. УАСТЛ контролирует состояние ТЛ, и при положенной трубке через электронный коммутатор подключает выход микрофонного усилителя ТЛ. При поднятии трубки микрофонный усилитель отключается от ТЛ. В качестве приемного устройства используется НЧ-усилитель или портативный магнитофон, диктофон. Дальность передачи составляет дальность ТЛ.

Схема перехвата информации с использованием устройства типа «телефонное ухо». (Микрофон – микрофонный усилитель – элек. коммутатор – дешифратор – УАСТЛ – телефон-наблюдатель).

35. Системы передачи информации по телефонной линии на высокой частоте

Фактически устройство представляет собой радиопередатчик, который в качестве антенны использует телефонный провод. Наибольшая дальность передачи информации обеспечивается при использовании частот от 200 до 600 кГц, а также сигналов с ЧМ. Дальность передачи при использовании таких систем может составлять несколько км. При этом передача информации, в отличии от проводных микрофонных систем, возможна не только по незанятой ТЛ, но и при телефонных разговорах. Схема передачи информации по ТЛ на ВЧ: (Микрофон – микрофонный усилитель – модулятор + задающий генератор – согласующее устройство – телефонная линия – адаптер – приемное устройство). Питание может осуществляться как от ТЛ, так и от автономных ист. питания.

36. Методы защиты от микрофонных устройств перехвата речевой информации, использующих в качестве канала телефонную линию. Активные и пассивные методы.

В целях защиты речевой информации от перехвата устройствами, использующих ТЛ в качестве канала передачи, используют активные и пассивные средства защиты. Пассивные методы – «барьер», из активных – «метод НЧ маскирующей помехи» и «метод широкополосной ВЧ маскирующей помехи». Последний заключается в подаче в ТЛ при положенной трубке маскирующей ВЧ (20 кГц – 30 МГц) шумового сигнала.

37. Прослушивание телефонных разговоров. Способы подключения. Методы защиты. Метод синфазной низкочастотной маскирующей помехи.

Осуществляется с использованием электронных устройств перехвата речевой информации, которые подключаются к ТЛ последовательно, т.е. в разрыв одного из проводов, либо подключаются параллельно (одновременно к двум проводам), а также с помощью индукционного датчика. Питание осуществляется от ТЛ, а при бесконтактном подключении от автономного источника питания. Получателям информация передается, как правило, по радиоканалу, причем радиопередающее устройство активизируется только во время телефонного разговора. Кроме того устройство может осуществлять запись речевой информации на магнитофон. Устройство записи также активизируется во время разговора. Защита информации от прослушивания телефонных разговоров осуществляется на семантическом уровне и на энергетическом уровне.

На семантическом уровне ЗИ достигается применением криптографических методов, направленных на исключение получения (выделения) информации даже при перехвате её приемником электрических сигналов.

Методы ЗИ на энергетическом уровне направлены на затруднение приема злоумышленником информационных сигналов путем уменьшения соотношения сигнала «сигнал/шум» до величины, которая обеспечивает невозможность выделения информационного сигнала при несанкционированном съеме информации.

Метод синфазной НЧ маскирующей помехи

Суть метода заключается в подаче во время разговоров в каждый провод телефонной линии согласованных по амплитуде и фазе маскирующих помеховых сигналов речевого диапазона частот. Как правило, основная мощность помехи сосредоточена в диапазоне частот стандартного диапазона (300 – 3500 Гц). В телефонном аппарате эти помеховые сигналы компенсируют друг друга и не оказывают мешающего воздействия на полезный сигнал. Если же информация снимается с одного провода телефонной линии, то помеховый сигнал не компенсируется, а т.к. уровень помехи значительно превосходит полезный сигнал, то перехват информации становится невозможным. В качестве маскирующего помехового сигнала используются псевдослучайные последовательности импульсов речевого диапазона частот. Электрические устройства, реализующие синфазную НЧ маскирующую помеху, используются для подавления электронных устройств перехвата речевой информации с телефонной линии, подключаемых к телефонной линии последовательно в разрыв одного из проводников. Для подавления телефонных радиозакладок, диктофонов и устройств записи на основе использования цифровых методов, подключаемых к одному из проводов телефонной линии в разрыв с помощью информационного датчика.

38. Методы защиты от прослушивания телефонных разговоров. Методы высокочастотной и ультразвуковой маскирующей помехи.

Защита информации от прослушивания телефонных разговоров осуществляется на семантическом уровне и на энергетическом уровне. На семантическом уровне ЗИ достигается применением криптографических методов, направленных на исключение получения (выделения) информации даже при перехвате её приемником электрических сигналов.

Методы ЗИ на энергетическом уровне направлены на затруднение приема злоумышленником информационных сигналов путем уменьшения соотношения сигнала «сигнал/шум» до величины, которая обеспечивает невозможность выделения информационного сигнала при несанкционированном съеме информации.

Метод высокочастотной маскирующей помехи

Метод заключается в подаче во время разговора в телефонную линию широкополосного помехового сигнала в диапазоне высоких частот звукового диапазона (1020 кГц), ширина спектра – несколько кГц. Частоты маскирующих помеховых сигналов подбирается таким образом, чтобы после прохождения селективных цепей модулятора радиозакладки или микрофонного усилителя диктофона уровень этих помеховых сигналов оказался досточным для подавления полезного речевого сигнала, но в то же время чтобы эти сигналы не ухудшали качество телефонных разговоров. Чем ниже частота помехового сигнала, тем выше его эффективность и тем больше мешающего воздействия на полезный сигнал. Sel SP-17/dt (810 кГц – помеха).

Для исключения воздействия маскирующего помехового сигнала на телефонный разговор в устройстве защиты устанавливается специальный низкочастотный фильтр с граничной частотой 3,4 кГц, который подавляет помеховые сигналы и не оказывает существенного влияния на прохождения полезных сигналов. Аналогичную роль выполняют полосные фильтры, которые устанавливаются на ГТС и пропускают сигналы, частоты которых удовлетворяют стандартному телефонному каналу. В качестве маскирующего сигнала используется псевдослучайная последовательность импульсов, а также широкополосные аналоговые сигналы типа «белый шум». Данный метод используется для подавления практически всех типов электронных устройств перехвата речевой информации и как (как контактного подключения к линии, так и бесконтактного с использованием индукционных датчиков). Однако эффективность подавления факторов съема, подключаемых с помощью индукционных датчиков ниже, чем средств контактного подключения к линии.

Метод ультразвуковой маскирующей помехи

Аналогичен рассмотренному выше. Отличие – в используемом диапазоне частот помехового сигнала ( >20 кГц, до 50100 кГц).

39. Методы защиты от прослушивания телефонных разговоров. Метод повышения напряжения, метод обнуления, компенсационный метод, метод выжигания.

Защита информации от прослушивания телефонных разговоров осуществляется на семантическом уровне и на энергетическом уровне.

На семантическом уровне ЗИ достигается применением криптографических методов, направленных на исключение получения (выделения) информации даже при перехвате её приемником электрических сигналов.

Методы ЗИ на энергетическом уровне направлены на затруднение приема злоумышленником информационных сигналов путем уменьшения соотношения сигнала «сигнал/шум» до величины, которая обеспечивает невозможность выделения информационного сигнала при несанкционированном съеме информации.

Метод повышения напряжения

Заключается в поднятии напряжения в телефонной линии во время разговора и используется для ухудшения качества функционирования телефонных радиозакладок за счет перевода их передатчиков в нелинейный режим работы. При поднятии напряжения в линии до 1824 В у телефонных радиозакладок с последовательным подключением вызывается «уход» несущей частоты и ухудшается разборчивость речи. У телефонных радиозакладок с последовательным подключением и кварцевой стабилизирующей частоты наблюдается уменьшение соотношения «сигнал/шум» на 310 дБ. Телефонные радиозакладки с параллельным подключением при использовании этого метода просто отключаются.

Метод обнуления

Предусматривает подачу во время разговора в линию постоянного напряжения, соответствующего напряжения в линии при поднятой телефонной трубке, но обратной полярности. Используется для нарушения функционирования электронных устройств перехвата информации с контактным подключением к линии и использующих линию в качестве источника питания. К таким устройствам относятся параллельные телефонные аппараты и телефонные радиозакладки.

Компенсационный метод

Используется для маскировки, т.е. скрытия речевых сообщения, передаваемых абоненту по телефонной линии. Метод обладает высокой эффективностью подавления всех известных средств

несанкционированного съема информации.

Суть: при передаче скрываемого сообщения на приемной стороне в телефонную линию с помощью специального генератора подается маскирующая помеха с известным спектром; одновременно этот же маскирующий сигнал подается на один из входов двухканального адаптивного фильтра, на второй вход этого фильтра – аддитивная смесь принимаемого полезного сигнала и этого же помехового сигнала; аддитивный фильтр подавляет шумовую составляющую – он выделяет полезный сигнал; этот полезный сигнал подается на телефонный аппарат или устройство звукозаписи. Компенсационный метод маскировки реализован в “туман”, “щит”, “ирис”.

Метод выжигания

Реализуется путем подачи в линию высоковольтных импульсов напряжением > 1500 В. Эти импульсы приводят к электрическому выжиганию входных каскадов электронных устройств передачи информации и выжигают их блоки питания (для электронных устройств, гальванически подключаемых к телефонной линии). Естественно, что аппарат при выжигании отключается. Подача осуществляется 2 раза – для выжигания параллельно подключаемых устройств при разомкнутой телефонной линии и для выжигания последовательно подключаемых устройств при закороченной в центральном распределительном щитке здания телефонной линии. На отечественном рынке – много.

40. Общие сведения о телефонных линиях. Демаскирующие признаки телефонных закладных устройств. Методы обнаружения.

Методы контроля телеф. линий в основном основаны на том, что любое подключение к телеф. линии вызывает изменение параметров – ампл. напряжения тока, емк., идн., активного и пас. сопр. в линии. В зависимости от способа подключения к телеф. линии степень влияния устройства на изменение параметров линии будет разл-но. Линии построены по одному образцу – ввод линии в здание осущ. магистральным многожильным кабелем до внутреннего распределяющего щита. От щита до каждого абонента разводка производится двухпроводным телефонным провдом. Эта схема характерна для жилых и небольш. административных зданий. Для больших – внутренняя разводка делается набором магистральных кабелей, от кот. на расст. 20-30м разводка приводится двухпроводным телеф. кабелем. Любая 2х проводная линия хар-ся волновым сопротивлением. Пассивное и активное сопротивление. Волновое сопр. магистрального кабеля от 130 – 160 Ом, а для проводов отмеченных марок – 220 – 320 Ом. Подключение средств съема инф. к магистральному кабелю явл-ся маловероятн. Наиб. уязвимые места подключения – это входной распред-й щит, внутр-е распр-е колодки, открытые участки проводов, телеф. розетки и апараты. Наличие современных внутр. мини-АТС не влияет на указанную ситуацию.

Осн. парам. закладок явл. след. для закл. парал. включ-м величина вх. емк. (20-1000пФ), вх. сопр-е (сотни кОм), для закладок с последовательным включением - вх. сопр-е (от 100 Ом – неск. МОм). Наиб. информативным легкоизмеряемым парам-м телеф. линий – явл-ся напряжение при положенной и поднятой телеф. трубки. В состоянии, когда тел. трубка положена в линию подается напряжение 60-64 В для отечественных АТС, в импортных 25-36 В. При поднятой труюке в линию от АТС поступает сигнал и напряжение в линии уменьшается и = 10-12В. Если к линии подключено перед-е устройство, то эти параметры изменяются. Кроме того при подкл. к тел. линии изм-ся величина потребляемого тока. Наиб. эффект. мет. определения факта несанкц. подключения явл-ся измерение тока утечки при изменении напряжения в линии. Современные контроллеры позв. опред. не только факт подключения, но и способ подключения. Метод основан на скачкообразном увеличении тока утечки в тел. линии при скачкообразном включении передающего устройства. При положенной тел. трубке в линию подается постоянное напряжение обратной полярности. Ампл. пост. увел. в опред. интервале, с шагом 1В в интервале 10-45В. В следствии этого напряжение в линии будет скачкообразно нарушаться. После каждого изменения ампл. напряж. измер-ся амп. тока утечки, значение сравнивается с предыдущем. Если разн. ампл. превыс. пороговое значение, принимается решение о наличии несанкционированного подключения к линии.

44. Обнаружитель диктофонов на основе спектрального анализа.

На основе прибора St04 построен прбор St01.10 той же фирмы. Структурная схема устройства (НА ОСНОВЕ СПЕКТРАЛЬНОГО АНАЛИЗА):

Существует еще 1 проблема, связанная с реальной нестац-тью э/м поля, созданного паразитными источниками. Эти ист. могут появляться и исчезать, изменять интенсивность своего поля. Для обнаружителя эти эффекты будут аналогичны при вкл/выкл дикт. Для решения этой проблемы исп-ся 2 синхронно работающих тракта вычислений. При этом результаты этих вычислений взаимовычисляются. В идеальн. случ. это приведет к полному подавлению влияния источников э/м поля дальних зон. Прибор будет реагировать только на появление и исчезновение источника в ближн. зоне. Радиус ближней зоны растет с увеличением расст. между магн. антенами, т.е. с увеличением базы. В целях максимального подавления влияния удаленных источников в прибор введены 2 параллельно и синхронно работающих тракта (1 и 2 каналы). Они введены для вычитания усредненных спектров. Взаимное вычитание и послед-я обработка позв. опред. к какой из антен источник расположен ближе. Обраб-ка сигналов в каждом из каналов производится след. образом – 2 независ. антены преобразуют магн. составляющую э/м поля в электрический сигнал, кот. поступает в усилитель. Полоса пропускания связки низкочастотной магн. антены и усилителя составляет 50-400Гц, что достаточно для обнаружения кинематического дикт. Полоса пропуск. связки высокочастотн. магн. ант. усилителя составляет от 20 до 120 кГц, что ориентировано на обнаружение цифровых дикт. Далее усил-й сигн. поступает на цифро-аналоговый преобразователь. После чего все вычисления выполняются в цифровой форме. Исследования показали, что результирующий динамический диапозон обнаружителя должен составлять 120 дБ. Это связано с сущ. излучения от сети. Динамический диапозон сигналов от диктофонов не превышает 70дБ. Снизу диап. ограничен собственными шумами обнаружителя. Отсюда возн. необходимость поптаться на начальном этае обработки минимизировать влияние гармоник в сети 220В, т.о. уменьш. динамический диапозон вычислений до 70дБ. С этой целью реализован гребенчатый рефракторный фильтр. Он обеспечивает подавление сигналов на частотах, кратных основной гармоники напряжения питающей сети. Уровень подавления до 60 дБ. Из-за нестабильности частоты сети необходим следящий частотомер. Он измеряет частоту сети 50Гц с точностью, необх. для настройки на режекцию основной гармоники. В рез. получена возможность использовать АЦП с динамич. диапозоном 70дБ. Дальн. вычисл-я можно вести в рамках 16 разрядной сетки. За максимальной амплитудой сигнала следит блок контроля динамич. диапозона сигнала. Он выдает признак перегрузки и запрещает дальнейшее вычисление. Если оцифрованный сигнал не выходит за предел дин. диап. осущ-ся быстрое преобразование Фурье (сигнал раскладывается на гармонические оставляющие). Это эквивалентно использованию группы полосовых фильтров. Оптимальным оказывается по 256 гармоник для низкочастотн. и высокочастотн. полосы. Недостатком преобр. Фурье явл. эффект Гипса, он выражается в расшерении спектральных пиков в нижн. част. диап. и появлении боковых лепестков. Для уменьшения бок. леп. на сигнал накладывается весовая функция Бесселя, кот. подавляет бок. леп. и позв. различить по частоте большие и малый сигналы. После вычисления быстрых преобразований Фурье спектр сигнала пост. в блок усреднения для подавления шумовых составляющих и выделения стабильных спектральных компонент. Коэффициент усреднения выбирается экспериментально исходя из уровня нестабильности спектральных составляющих сигналов тестовых диктофонов.

Процесс усреднения контралирует блок контроля спектральной энергии. Он блокируется дальнейшее вычисление при интегр-х спектральных всплесках для мгновенного спектра выше заданного порога. Это предотвр. реагирование прибора на импульсные помехи, вибрации и др., кратковременные помехи и возмущения э/м поля. Далее усредненные спектры сигналов для 1 и 2 каналов взаимо-вычитаются по модулю в блоках mod 1 и mod2. В рез. происх. удаление гармоник, одинаковых по частоте и амплитуде. Оставшиеся гармоники поступают в блок сравнения спектров, где каждая гармоника сравнивается с гармониками спектра, поступающего от формирователя спектар помех.на формирование результата сравнения влияет поведение соседних гармоник спектра. Блок ФСП работает в определенные моменты по команде Блока управления. Во время адаптации к окруж. э/м обстановке рез. сравнения спектров поступает на пороговый детектор. Порог срабатывания кот. опред. чувствительность системы всей. На завершеающей стадии анализа результат порогового детектирования подвергается селекции по времени, т.е. отбираются те события, длительность которых превысила заданный временной интервал в БВС – блок временной селекции. Что позволяет игнорировать короткие сигналы, кот. приравниваются к ложным (от 30 сек. до 1 минуты – это интервал временной селекции), с вых. БВС признак обнаружения дикт. поступает на устройство индикации. Обнаружение дикт. явл-ся плохо-алгоритмизированной задачей. Для решения таких задач необх. либо работы квалифицированных экспертов, либо адаптивные системы автоматизации. Таковыми являются нейронные сети. Они спо. генерировать нелинейную модель процесса на осн. результатов адаптивного обучения сети.
