4. Экспериментальная часть 4.1. Описание лабораторной установки и приборов

Лабораторная вентиляционная установка (рис. 5.4) состоит из центробежного вентилятора 1, воздуховодов разного диаметра 2, 3, циклона 4, дозирующего устройства 5. Напорный воздуховод имеет горизонтальные и вертикальные участки, по одному расширяющемуся (диффузор) и сужающемуся (конфузор) патрубку и три колена под уг­лом 90°. На вертикальном и горизонтальном участках трубопроводов предусмотрены точки замера скорости воздушных потоков. Кроме то­го, скорость воздуха измеряется в проеме вытяжного шкафа с регули­руемым сечением рабочего пространства.

Для выполнения работы применяют следующие приборы: анемометр с секундомером, микроманометр ММН-240, комбинированный приемник давления для измерения динамических давлений потока воздуха.

Анемометры предназначены для измерения скорости движения воздуха в приточных и вытяжных отверстиях, воздуховодах, проемах стен и т. п. В данной работе они используются для осуществления за­меров скорости воздуха в проеме вытяжного шкафа. На практике применяются ручные крыльчатые анемометры с пределами измерений скоростей воздуха 0,2-5 м/с и чашечные, предназначенные для изме­рения скоростей от 1 до 20 м/с.

Рис. 5.4. Схема экспериментальной установки: 1 - вентилятор; 2, 3 - воздуховоды; 4 - циклон; 5 - дозатор; 6 - точки измерений

При измерении крыльчатка или чашечки, находящиеся в потоке воздуха, приводятся во вращательное движение. Счетный механизм отсчитывает на циферблате число оборотов крыльчатки или чашечек за 1-8 мин. Затем по числу оборотов за одну секунду с помощью та- рировочного графика, который прилагается к каждому анемометру, определяют скорость. Включение и выключение механизма анемо­метра производится арретиром.

Скорость, м/с

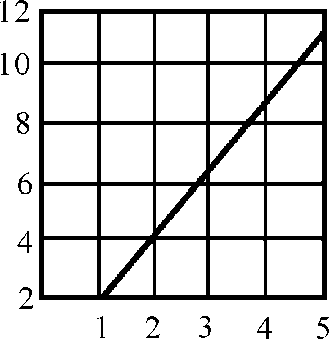

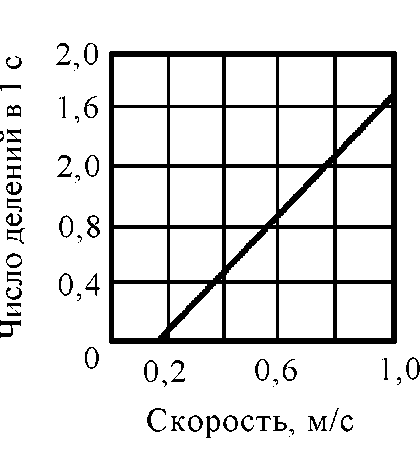

Рис. 5.5. Графики для определения скорости движения воздуха с помощью крыльчатого анемометра АСО-3

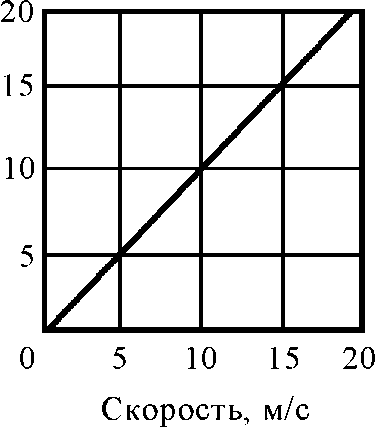

Рис. 5.6. График для определения скорости движения воздуха с помощью чашечного анемометра МС-13

Микроманометр ММН-240 представляет собой одноколенный спиртовой манометр с наклонно расположенной стеклянной трубкой (рис. 5.7). На планке, где капиллярную трубку устанавливают под раз­ными углами, нанесены цифры 0,2; 0,3; 0,4; 0,6 и 0,8, соответствую­щие синусу угла наклона. На стеклянной капиллярной трубке выгра­вированы миллиметровые деления шкалы до 300 мм. Микроманометр обычно заполняют этиловым спиртом плотностью 809,6 кг/м .

Тарировочные графики для определения скорости движения по­тока воздуха до 1 м/с и 1-5 м/с с помощью ручного крыльчатого ане­мометра АСО-3 приведены на рис. 5.5, а с помощью чашечного ане­мометра МС-13 - на рис. 5.6.

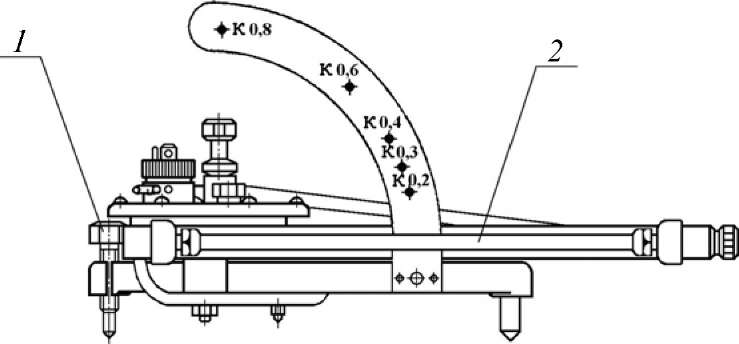

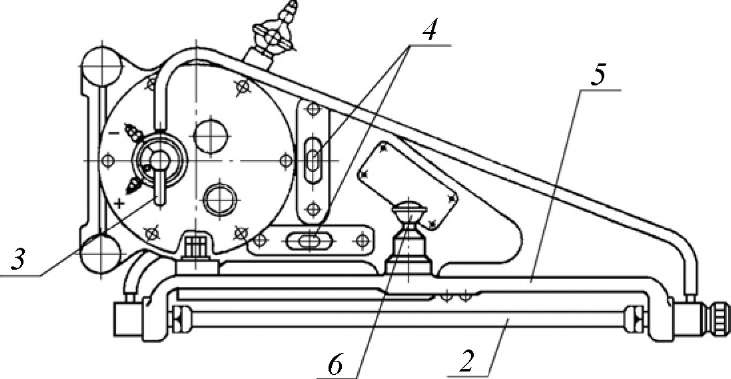

Рис. 5.7. Микроманометр многопредельный с наклонной трубкой ММН-240: 1 - регулировочные ножки; 2 - измерительная трубка; 3 - трехходовой кран;

4 - уровни; 5 - кронштейн; 6 - регулятор уровня

Комбинированный приемник давления (пневмометрическая труб­ка) служит для измерения динамических давлений потока при скоро­стях движения воздуха более 5 м/с и статических давлений в устано­вившихся потоках (рис. 5.8).

к манометру

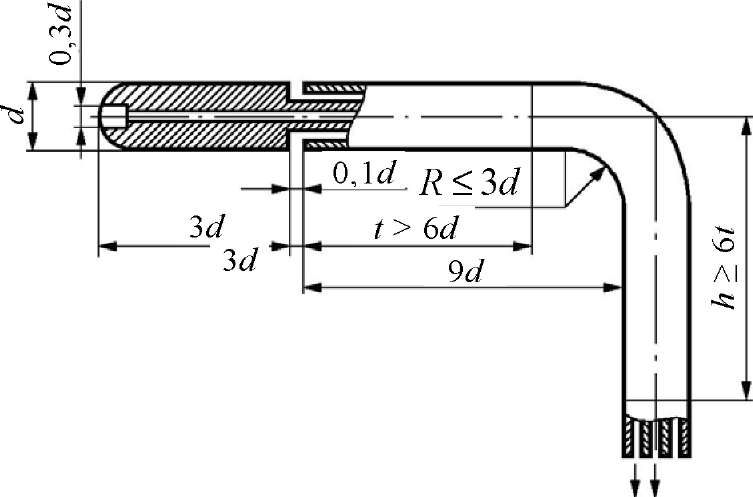

Рис. 5.8. Пневмометрическая трубка

Пневмометрическая трубка состоит из двух металлических тру­бок, вставленных одна в другую. Входное отверстие внутренней труб­ки находится в центре короткого конца напорной головки, выходное - на противоположном конце; оно обозначается знаком (+) и служит для замеров динамического и общего давления.
