8. Расчет режима работы гнпс

Для регулирования режима работы необходимо произвести построение совместной характеристики насосов и трубопровода.

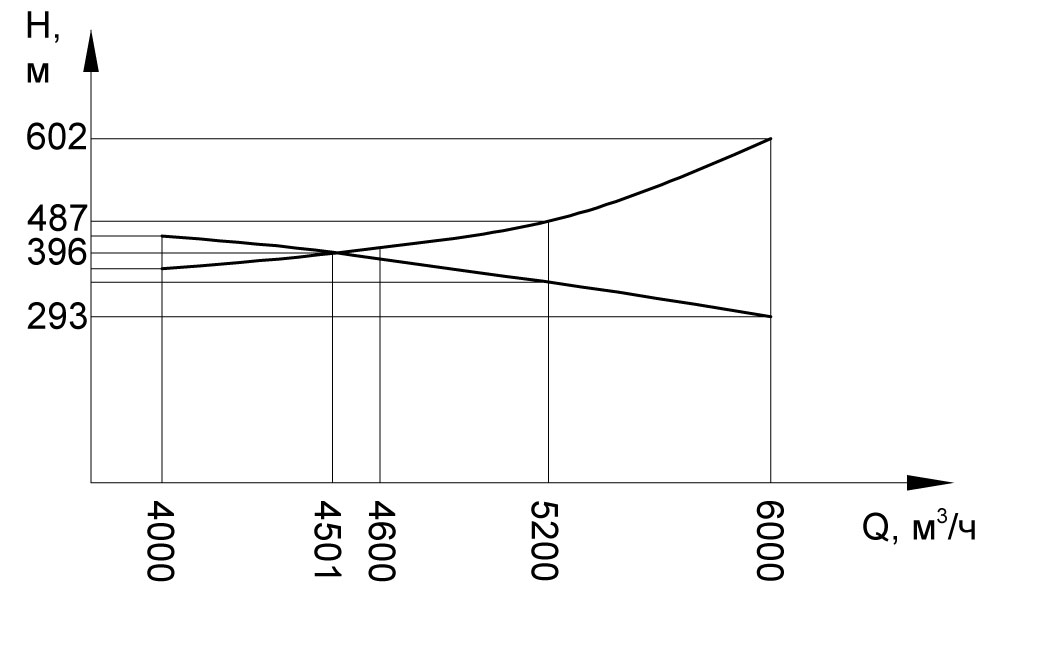

При построении характеристики насосов возьмем любые пять подач с их комплексной характеристики (Приложение I, II), и определим соответствующий напор, с учетом подрезки рабочего колеса основного насоса на 9%. Принятые напоры для заданных подач запишем в таблицу 4 и построим график (Приложение III).

Напоры при подачах Q₁, Q₂, Q₃, Q₄, Q_5,

Определим некоторые значения для построения характеристики

Таблица 4.

	Q1	Q2	Q3	Q4	Q5
	4000	4501	4600	5200	6000
Нп	135	125	124	114	93
Но	145	135	132	120	100
2Но	290	270	264	240	200
Нп+2Но	425	396	388	354	293
Н	337	396	408	487	602

Расчитаем напор, развиваемый основным насосом, при обрезке рабочего колеса на 9%.

_,

_{При Q=4000,}

_{При Q=4501,}

_{При Q=4600,}

_{При Q=5200,}

_{При Q=6000,}

Для построения H-Q характеристики трубопровода воспользуемся формулой:

где: β, m – коэффициенты, принимаемые в соответствии с режимом течения (для зоны Блазиуса β = 0,0246, m = 0,25);

ν – вязкость при расчетной температуре, м²/с;

D_вн – внутренний диаметр трубопровода, мм;

Q – подача насоса, м³/с;

L – длина трубопровода, м;

Δz – разность геодезических отметок начала и конца трубопровода, м;

Н_к – максимальный напор в конце нагнетательного трубопровода (Н_к принимаем равным 20 м с учетом потерь напора в трубопроводах конечного пункта и высоты уровня в заполненном резервуаре), м;

Подставив в формулу различные значения производительности Q получим:

При Q = 4000 м³/ч

При Q = 4501 м³/ч

При Q = 4600 м³/ч

При Q = 5200 м³/ч

При Q = 6000 м³/ч

Произведем регулирование режима работы при Q_час=4000м³

При данной производительности наша НС обеспечивает напор, равный Н=425м, потери напора в трубопроводе составляют 337 м. Излишек напора убираем с помощью дросселирования. Дросселируем на 425-337=88 м.

Список литературы:

1. Перевощиков С.И., Безус А.А. «Проектирование насосных станций». Методические указания, Тюмень, 2004 г.

2. Перевощиков С.И., Безус А.А., «Проектирование насосных станций», приложение к методическим указаниям, Тюмень, 2004 г.

3. Деточенко А.В., Волков М.М., Михеев А.Л., «Спутник газовика», Москва, «Недра», 1978 г.

4. Нормы технологического проектирования магистральных нефтепроводов (ВНТП 2-86) М., 1987.

5. СНиП 2.05.06–85. «Магистральные трубопроводы». Нормы проектирования.

6. СНиП 2.11.03–93. «Склады нефти и нефтепродуктов. Противопожарные нормы». Нормы проектирования

7. Галеев В.Б., Карпачев М.З., Харламенко В.И., «Магистральные нефтепродуктопроводы», Москва, «Недра», 1976 г.

8. Едигаров С.Г., Бобровский С.А., «Проектирование и эксплуатация нефтебаз и газохранилищ», Москва, «Недра», 1973 г.

9. Рабинович Е.З., «Гидравлика», Москва, «Недра», 1977 г.

10. Петров В.Е. «Машинист технологических насосов на нефтеперекачивающих станциях». Москва. «Недра». 1986 г.

11. Мацкин Л.А., Черняк И.Л., Илембитов М.С., «Эксплуатация нефтебаз», Москва, «Недра», 1975 г.

12. Перевощиков С.И. Проектирование и эксплуатация насосных станций. Тюмень, ТюмГНГУ, 1995.

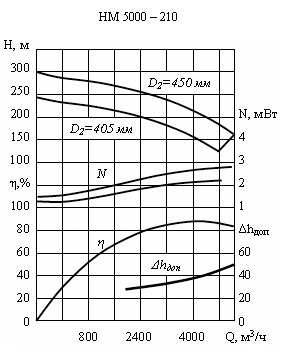

Приложение I

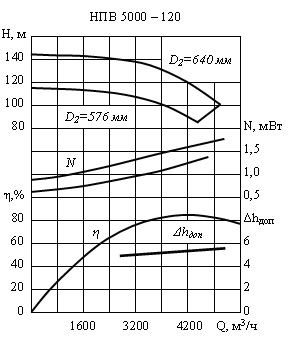

Приложение II

Приложение III
