7. Анализ качества переходных процессов
Переходный процесс в системе является ее реакцией на внешнее воздействие, которое в общем случае может быть сложной функцией времени. чаще всего прямые оценки качества получают по кривой переходной характеристики h(t), т.е. при воздействии единичной ступенчатой функции:
и нулевых начальных условиях.
К прямым оценкам качества относят:
1. Время регулирования. tp - минимальное время, по истечении которого регулируемая величина будет оставаться близкой к установившемуся значению с заданной точностью:
или
,
где обычно =0,05hуст или оговаривается дополнительно.
2. Перерегулирование - максимальное отклонение переходной характеристики от установившегося значения выходной величины, выраженное в относительных единицах или процентах:
Обычно =1030, но может и выходить за указанные пределы, это зависит от конкретной системы.
3. Коэффициент затухания
В соответствии с выше изложенным, сведем анализ качества переходных процессов в таблицу:
|
ПИ |
ПИД1* |
ПИД2* |
ПИД3* |
||||
|
задающ |
возмущ |
задающ |
возмущ |
задающ |
возмущ |
задающ |
возмущ |
1. Время регулирования, tр |
|
|
|
|
|
|
|
|
2. Перерегулирование, |
|
|
|
|
|
|
|
|
3. Коэфф. затухания, |
|
|
|
|
|
|
|
|
ПИД1* - ПИД регулятор с настройкой S2=0,00238;
ПИД2* - ПИД регулятор с настройкой S2=0,00356;
ПИД3* - ПИД регулятор с настройкой S2=0,00593.
8. Определение эффективной полосы пропускания частот аср
Оценка ошибок от помех, обусловленных широкополосными воздействиями;
Эквивалентная полоса шумов.
При широкополосном спектре помехи, при котором в пределах пропускания системы Sf()=Sf(0), ошибка от помех с определенным приближением вычисляется по формуле:
где ш - полоса шумов или эффективная полоса пропускания системы.
Полоса шумов аналитически определяется выражением:
,
т.е. равна умноженному на табличного интеграла I, полиномы числителя и знаменателя подинтегрального выражения которого совпадают с соответствующими полиномами передаточной функции замкнутой системы.
Для приближенных расчетов можно полагать ш=(1,52,5)с,
где с - частота среза разомкнутой системы.
Для определения эффективной полосы пропускания используется программа (KP6.BAS - далее KP6), исходными данными для которой являются:
расчетный коэффициент передачи (см. выше)
коэффициенты передаточной функции a1, a2, a3
настройки выбранного регулятора S0, S1, S2

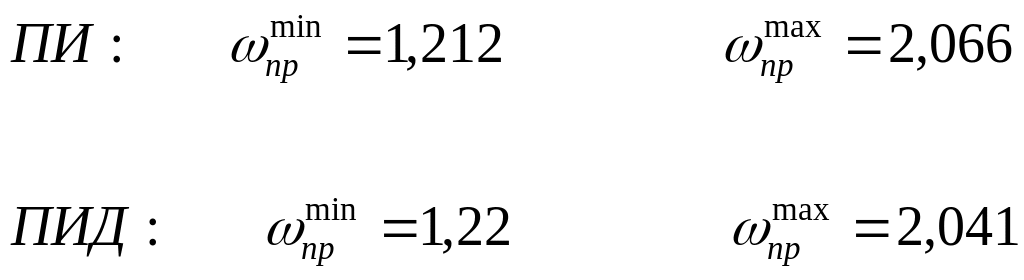

Результатом работы программы KP6 будут следующие значения:
Вывод: на основе анализа качества переходных процессов, определяется оптимальный регулятор. В данном случае можно выбрать ПИД-регулятор с настройкой S2=0,00593.
