2.6.3. Ферми
Кроквяні де-рев’яні та метало-дерев’яні ферми ви-різняються великою різноманітністю.
Вони мають різні прольоти, обриси, решітку і навіть матеріали (дерево чи метал) різних еле-ментів конструкцій. Однак, незважаючи на все це, підсилення окремих елементів та конструкцій у ціло-му, як правило, зводиться до встановлення дерев’яних чи металевих протезів.
С
тиснуті
елементи ферм найчастіше підсилюються
(аналогічно дерев’яним стійкам) шляхом
накладання дерев’яних (рідше — металевих)
протезів (рис. 2.145). Для включення
елементів підсилення в роботу перед їх
установленням елемент ферми, що
підсилюється, має бути максимально
розвантаженим, а з’єднувальні елементи
(цвяхи, болти з гайками, шурупи тощо)
повинні надійно передавати зсувні
зусилля.

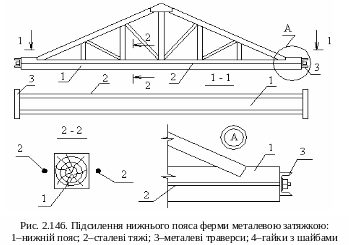

Р
озтягнутий
нижній пояс доціль-но підсилювати
ме-талевою затяжкою, яка закріплюється
в опорних вузлах ферми (рис. 2.146).
Попереднє напру-ження в елементі
підсилення може створюватись різни-ми
шляхами: затягу-ванням гайок на опорах;
розігрівом гілок затяжки та фіксуванням
її кінців у такому стані; стягу-ванням
гілок затяжок між собою (за наявності
двох стрижнів із кожної сторони);
відтягуванням стрижнів від пояса в
горизонтальному напрямі тощо.

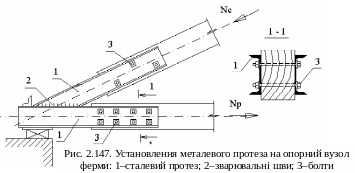

П
роміжні
та опорні (які найбільш часто пошкоджуються)
вузли ферм під-силюються вста-новленням
мета-левих протезів, що замінюють
прокородовану деревину (рис. 2.147).
Дерев’яні ферми часто ма-ють пошкоджен-ня у вигляді зрі-зування дере-вини у лобовій врубці опорного вузла. В таких випадках поціль-но лобову врубку замінити на лобовий упор (рис. 2.148). При такому виді підсилення металевий тяж прикріплюється до закладної деталі, влаштованої за допомогою двох пластин з обох боків нижнього пояса. Попередній натяг тяжа здійснюється затягуванням гайки, яка розміщена на торці нижнього пояса ферми (поз. 6 на рис. 2.148).
Приклад 2.22. Під час реконструкції
будівлі механічної майстерні виникла
необхідність перевірки несучої здатності
трикутної дерев’яної ферми прольотом
Висота від осі нижнього пояса до
гребеневого вузла ферми —
Обстеженням установлено, що елементи
верхнього пояса, решітки та елементи
спряження ферми не мають дефектів і
пошкоджень та знаходяться в задовільному
технічному стані. Елементи нижнього
пояса перерізом
виконані із деревини 1-го ґатунку породи
сосна і мають наступні дефекти: поздовжнє
розтріскування деревини на довжину від
300 до 700 мм; механічне пошкодження в
середній частині пояса (вириви та
порушення цілісності деревини) з його
нижньої поверхні на глибину до 45 мм;
поверхневе загнивання деревини на
глибину до 5 мм (у поєднанні з місцевим
механічним пошкодженням). Ферми
виготовлялись на будівельному майданчику.
У вузлах елементи нижнього пояса між
собою й елементами решіток з’єднані
двома поздовжніми рядами болтів і штирів
діаметром
Розрахунковий опір деревини нижнього
пояса ферми (будівельного виготовлення)
з урахуванням коефіцієнта
(для розтягнутих елементів з ослабленням)
дорівнює
(СНиП ІІ-25-80).
Площа нетто поперечного перерізу ферми
без дефектів (у вузлі, ослабленому
отворами для болтів) —
(рис. 2.149, а), в місцях із дефектами та
пошкодженнями —
=
(рис. 2.149, б).
При статичному розрахунку ферми на дію
експлуатаційних навантажень установлено,
що зусилля в її елементах відрізняються
від проектних не більше ніж на +5% і в
середній панелі нижнього пояса (в місцях
із дефектами та пошкодженнями) складають
Перевіряємо несучу здатність нижнього пояса ферми:
—у перерізі без дефектів
<
—у перерізах із дефектами та пошкодженнями
>
(перенапруга складає 13,2%).
Несуча здатність нижнього пояса
забезпечена для ділянок без дефектів.
На ділянках, де мають місце дефекти та
пошкодження, міцність не забезпечена
і конструкція потребує підсилення.
Виконуємо його шляхом улаштування
затяжки з двох стрижнів арматурної
сталі класу А-І з розрахунковим опором
розтягу —
Відповідно до вказівок СНиП ІІ-25-80 усе розрахункове зусилля передаємо на затяжку.
Необхідну площу нетто затяжки визначаємо за виразом
Приймаємо два тяжі діаметром 25 мм (
