Теоретичні відомості
Система моделювання Electronics Workbench призначена для моделювання і аналізу цифро-аналогових, цифрових та електричних схем.
У Electronics Workbench дозволяє проводити аналіз цифро-аналогових і цифрових схем різного ступеня складності. Програма також дозволяє досліджувати перехідні процеси при дії на схеми вхідних сигналів різної форми. Наявні в програмі бібліотеки включають великий набір широко поширених електронних компонентів. Є можливість підключення і створення нових бібліотек компонентів.
Широкий набір приладів дозволяє проводити вимірювання різних величин, задавати вхідні дії, будувати графіки. Всі прилади зображуються у вигляді, максимально наближеному до реального, тому працювати з ними просто і зручно. Результати моделювання можна вивести на принтер або імпортувати в текстовий або графічний редактор для їх подальшої обробки. Шляхом налаштування приладів можна задавати необхідний режим роботи.
У бібліотеки компонентів Electronics Workbench входять пасивні елементи, транзистори, керовані джерела, керуючі ключі, гібридні елементи, індикатори, логічні елементи, тригерні пристрої, цифрові і аналогові елементи, спеціальні комбінаційні і послідовні схеми. Активні елементи можуть бути представлені моделями як ідеальних, так і реальних елементів. Можливо також створення власних моделей елементів і додавання їх в бібліотеки елементів. Використовується прилади для проведення вимірювань: функціональний генератор, генератор слів, логічний аналізатор і логічний перетворювач.
Панель компонентів складається з піктограм полів компонентів, поле компонентів - з умовних зображень компонентів. У бібліотеки елементів програми Electronics Workbench входять аналогові, цифрові і цифро-аналогові компоненти. Всі компоненти можна умовно розбити на наступні групи: базові компоненти; джерела; лінійні компоненти; ключі; нелінійні компоненти; індикатори; логічні компоненти; вузли комбінаційного типу; вузли послідовного типу; гібридні компоненти.
Застосуванням Electronics Workbench є засіб програмної розробки і імітації електричних ланцюгів.
Інтерфейс користувача складається із смужки меню, панелі інструментів і робочої області.
Рядок меню складається з наступних компонент: меню роботи з файлами (File), меню редагування (Edit), меню роботи з ланцюгами (Circut), меню аналізу схем (Analysis), меню роботи з вікнами (Window), меню роботи з файлами довідок (Help).
Панель інструментів складається з “швидких кнопок”, що мають аналоги в меню, кнопок запуску і припинення схем, набору радіоелектронних аналогових і цифрових деталей, індикаторів, елементів управління і інструментів.
Electronics Workbench дозволяє будувати схеми різного ступеня складності за допомогою наступних операцій:
вибір елементів і приладів з бібліотек;
переміщення елементів і схем в будь-яке місце робочого поля;
поворот елементів і груп елементів на кути, кратні 90°;
копіювання, вставка або видалення елементів, груп елементів, фрагментів схем і цілих схем;
зміна кольору провідників;
виділення кольором контурів схем для зручнішого сприйняття;
одночасне підключення декількох вимірювальних приладів і спостереження їх результатів на екрані монітора;
привласнення елементу умовного позначення;
зміна параметрів елементів в широкому діапазоні.

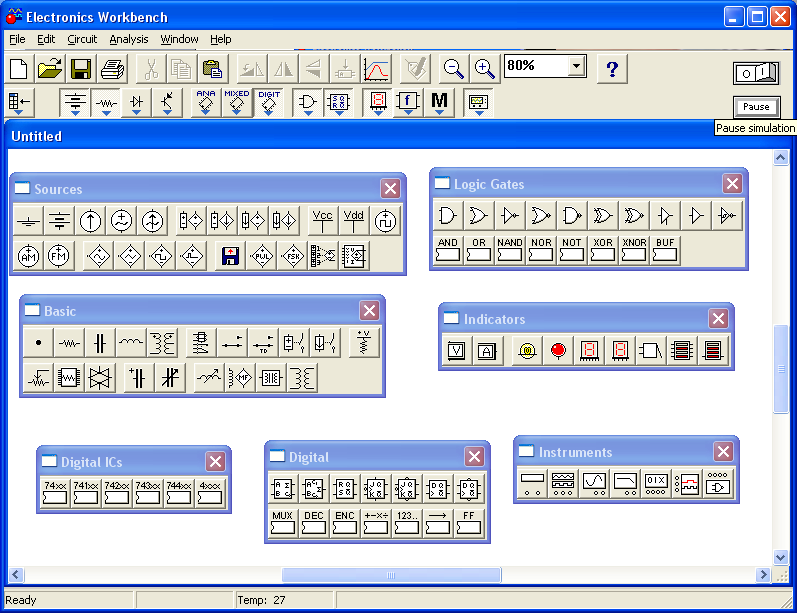

Рис. **. Інтерфейс користувача Electronics Workbench
Electronics Workbench містить повний набір логічних елементів і дозволяє задавати їх основні характеристики зокрема тип елементу: ТТЛ або КМОП. Число входів логічних елементів схем можна встановити в межах від двох до восьми, але вихід елементу може бути тільки один.
