6. Прилади для проведення вимірювань

В Electronics Workbench є сім приладів на панелі приладів, з численними режимами роботи, кожен з яких можна використовувати в схемі тільки один раз. Ці прилади розташовані на панелі приладів. Зліва на панелі розташовані прилади для формування і спостереження аналогових величин: мультиметр, функціональний генератор, осцилограф, Боде-плоттер. В лабораторних роботах будуть використовуватися прилади, розташовані справа для формування і спостереження логічних величин: генератор слів, логічний аналізатор, логічний перетворювач:

Рис. *. Панель приладів .

Генератор слів використовується для задання цифрових послідовностей. На схему виводиться зменшене зображення генератора слів. На шістнадцять виходів в нижній частині генератора паралельно подаються біти того, що генерується слова. На вихід тактового сигналу подається послідовність тактових імпульсів із заданою частотою. Вхід синхронізації використовується для подачі синхронізуючого сигналу від зовнішнього джерела.

Подвійним клацанням миші відкривається розширене зображення. Ліва частина генератора містить 1023 слова. Виділенням наголошується слово, активне в даний момент. Значення цього слова відодбржаються в шістнадцятковій системі (ліве вікно), або в двійковій системі вікно Binary, або в міжнародній системі код вікно ASCII.

Введення слів проводиться в лівій або нижній (вікно Binary або ASCII) частині вікна генератора за допомогою миші і клавіатури. Натисненням на ліву клавішу миші виділяється потрібний біт, а введення значення проводиться з клавіатури.

Для подальшого використання встановленого набору слів (шаблону) необхідно його зберегти. Для цього слід натиснути кнопку «Pattem…» на панелі генератора слів і у вікні, що з'явилося, вибрати «SAVE» і ввести ім'я файлу. Шаблон зберігається у вигляді файлу з розширенням *.dp. Якщо необхідно знову використовувати даний шаблон, то слід натиснути кнопку «LOAD» і в діалоговому вікні двічі клацнути лівою кнопкою миші на імені потрібного файлу з шаблоном. Очистити (заповнити нулями) ліву частину вікна генератора можна натисненням на кнопку «CLEAR BUFFER».

Генератор слів може працювати в трьох режимах:

1) покроковий (кожного разу після подачі чергового слова на вихід генератор зупиняється);

2) циклічний (на вихід генератора одноразово послідовно поступають всі слова);

3) безперервний (всі слова циклічно передаються на вихід генератора протягом необхідного часу).

Натисненням на кнопку «STEP» генератор переводиться в покроковий режим, кнопка «BURST» переводить в циклічний режим, а кнопка «CYCLE» – в безперервний. Для того, щоб перервати роботу в безперервному режимі, необхідно ще раз натиснути кнопку CYCLE (або CTRL + T на клавіатурі).

Панель управління «TRIGGER» визначає момент початку роботи генератора слів. Момент запуску може бути заданий по додатному або негативному фронтам синхронізуючого імпульсу.

У режимі EXTERNAL (зовнішня синхронізація) передача слів на вихід генератора синхронізується за допомогою імпульсів, що подаються на вхід запуску. З приходом кожного імпульсу на вихід генератора видається одне слово.

У режимі INTERNAL (внутрішня синхронізація) генератор проводить внутрішню синхронізацію передачі слів на вихід. Для синхронізації роботи схеми з генератором можна встановити частоту імпульсів в межах від Гц до МГц у вікні FREQUENSY.

Рис. *. Зменшене і розширене зображення генератора слів.

Логічний аналізатор. На схему виводиться зменшене зображення логічного аналізатора. Логічний аналізатор підключається до досліджуваної схеми за допомогою виводів в його лівій частині. Одночасно можуть спостерігатися сигнали в шістнадцяти точках схеми. Правий нижній затиск (зажим) використовується для подачі синхронізуючих імпульсів. Подвійним клацанням миші по зменшеному зображенню відкривається розширене зображення логічного аналізатора, приведене нижче на малюнку.

Тимчасові діаграми сигналів на екрані 16-канального логічного аналізатора зображуються у вигляді прямокутних імпульсів. Крім того, круглі вікна в лівій частині аналізатора показують поточний стан входів аналізатора. Кожне вікно відповідає одному з його входів.

Рівні сигналів, що у нинішній момент подаються на вхід аналізатора, на екрані відображаються справа. Правий крайній вхід аналізатора відповідає середній тимчасовій діаграмі на екрані аналізатора. Натиснення на клавішу CLEAR очищає екран логічного аналізатора.

У полі TIME BASE встановлюється часовий масштаб по горизонтальній осі.

Рис. *. Зменшене і розширене зображення логічного аналізатора.

Генератор сигналів використовується для задання цифрових послідовностей. На схему виводиться зменшене зображення генератора слів. На шістнадцять виходів в нижній частині генератора паралельно подаються біти генерованого слова. На вихід тактового сигналу подається послідовність тактових імпульсів з заданою частотою. Вхід синхронізації використовується для подачі синхронізуючого сигналу від зовнішнього джерела.

Рис. 1.9. Зовнішній вигляд генератора сигналів

Подвійним клацанням мишки відкривається розширене зображення (рис. 1.10). Ліва частина генератора містить 1023 слова. Виділенням відокремлюється слово, активне в даний момент. Значення цього слова відображається в шістнадцятковій системі числення (ліве вікно), або в двійковій системі числення (вікно Binary), або в міжнародній системі кодів (вікно ASCII).

Ліва частина генератора містить 1023 слова. Виділенням відмічається слово, активне в даний момент. Ввід слів виконується в лівій або нижній (вікно Binary або ASCII) частині вікна генератора з допомогою мишки або клавіатури. Натисканням на ліву кнопку мишки виділяється потрібний біт, а введення значення виконується з клавіатури.

Рис. 1.10. Розширене зображення генератора слів

Для подальшого використання встановленого набору слів необхідно його зберегти. Для цього необхідно натиснути кнопку Pattern… на панелі генератора слів і в вікні, що відкриється при цьому, вибрати SAVE і ввести ім’я. Шаблон зберігається у вигляді файлу з розширенням *.dp. Якщо необхідно знову використовувати цей шаблон, то потрібно натиснути кнопку LOAD і в діалоговому вікні двічі клацнути лівою кнопкою мишки на імені потрібного файлу з шаблоном. Очистити (заповнити нулями) ліву частину генератора можна натисканням на кнопку CLEER BUFFER.

Генератор може працювати в трьох режимах:

- покроковий (кожний раз після подачі чергового слова на вихід генератор зупиняється);

- циклічний (на вихід генератора однократно послідовно поступають всі слова);

- неперервний (всі слова циклічно передаються на вихід генератора на протязі необхідного часу).

Натисканням на кнопку STEP генератор переводиться в покроковий режим, кнопка BURST переводить в циклічний режим, а кнопка CYCLE – в неперервний. Для того, щоб перервати роботу в неперервному режими, необхідно ще раз натиснути кнопку CYCLE (або CTRL + T на клавіатурі). Панель управління TRIGGER визначає момент початку роботи генератора. Момент запуску може бути заданий по додатному або від’ємному фронтах імпульсу синхронізації.

В режимі EXTERNAL (зовнішня синхронізація) передача слів на вихід генератора синхронізується з допомогою імпульсів, що подаються на вхід запуску. З приходом кожного імпульсу на вихід генератора видається одне слово.

В режимі INTERNAL (внутрішня синхронізація) генератор виконує внутрішню синхронізацію передачі слів на вихід. Для синхронізації роботи схеми з генератором можна встановити частоту імпульсів в межах від Гц до МГц в вікні FREQUENCY.

Логічний аналізатор. На схему виводиться зменшене зображення логічного аналізатора . Логічний аналізатор підключається до досліджуваної схеми з допомогою виводів в його лівій частині. Одночасно можуть спостерігатися сигнали в 16-ти точках схеми. Правий нижній вивід використовується для подачі імпульсів синхронізації. Подвійним клацанням мишки по зменшеному зображенню логічного аналізатора відкривається його розширене зображення (рис. 1.11).

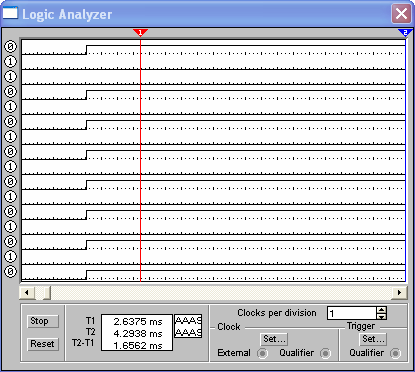

Рис. 1.11. Зовнішній вигляд розширеного зображення логічного аналізатора

Часові діаграми сигналів на екрані 16-ти канального логічного аналізатора зображуються у вигляді прямокутних імпульсів (рис. 1.12). Крім цього, круглі вікна в лівій частині аналізатора показують поточний стан входів аналізатора. Кожне вікно відповідає одному з його входів. Рівні сигналів, що подаються в поточний момент на вхід аналізатора, на екрані зображуються справа. Правий крайній вхід аналізатора відповідає середній часовій діаграмі на екрані аналізатора. Натискання на клавішу CLEAR очищує екран логічного аналізатора. В полі TIME BASE встановлюється часовий масштаб по горизонтальній осі.

Рис. 1.12. Вигляд вікна часових діаграм сигналів логічного аналізатора
