Тактико-технические данные

Число одновременно обрабатываемых объектов – 2…4

Число рабочих мест – 4…8

Рабочее давление в напорном трубопроводе машины – 1,5-3,0 кгс/см²

Время развертывания комплекта - 15 мин

Время свертывания – 20 мин

Масса комплекта - 172 кг (2 х 86 кг)

Рабочая вместимость котла машины 8ТЗ11 – 1900 л.

Характеристика расхода жидкости при специальной обработке через один колпачок

Наименование специальной обработки	Расход жидкости, л/мин
При дегазации или дезинфекции (колпачок с отверстием D=1,5 мм с сердечником)	0,8…1,2
При дезактивации (колпачок с отверстием D=2 мм без сердечника)	2,5…3,5

Принцип работы

Ящики устанавливаются на крыльях задних колес машины и закрепляются на них при помощи кронштейнов.

В качестве рабочих резервуаров для комплекта служат котлы машины. Раствор из котла под давлением 1,5-3,0 кгс/см² с помощью насосов машины подается в коллектор, шланги и брандспойты, распыляется на выходе из них и растирается на обрабатываемой поверхности с помощью щеток.

Комплект для дезактивации, дегазации и дезинфекции авиационной техники ДК-2 предназначен для полной дезактивации, дегазации и дезинфекции авиационной техники и наземного оборудования с помощью топливозаправщиков, автотопливоцистерн, комбинированных поливомоечных, моечных и пожарных машин (комплектом могут обеспечиваться топливозаправщики мотострелковых и танковых подразделений).

Комплект состоит из двух ящиков в которых размещены четыре резиновых рукава (30 м), два длинных (1,56 м) и два коротких (1,14 м) брандспойта, принадлежности и ЗИП.

Рис. 3 Укладка ящиков комплекта ДК-2.

Рис.3 Схемы монтажа узлов комплекта ДК-2 для проведения специальной обработки:

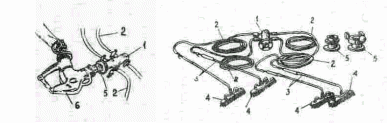

Рис. 4 Схема монтажа узлов комплекта ДК-2 для проведения специальной обработки.

1 - коллектор; 2 - резиновый рукав; 3 - брандспойт с краном; 4 - щетка;

5 - переходник; 6 - раздаточный кран.

Тактико-технические данные

Число одновременно обрабатываемых объектов – 1…2

Число рабочих мест – 2…4

Рабочее давление в напорном трубопроводе машины – 1,5…3,0 кгс/см²

Время развертывания комплекта - 15 мин

Время свертывания – 20 мин

Масса комплекта - 135 кг (105 и 30 кг)

Характеристика расхода жидкости при специальной обработке через один колпачок

Наименование специальной обработки	Расход жидкости, л/мин
При дегазации или дезинфекции (колпачок с отверстием D=1,5 мм с сердечником)	0,8…1,2
При дезактивации (колпачок с отверстием D=2 мм без сердечника)	2,5…3,5

Принцип работы

Ящики устанавливаются на машине и закрепляются на них при помощи кронштейнов.

В качестве рабочего резервуара для комплекта служит цистерна машины. Раствор из цистерны под давлением 1,5…3,0 кгс/см² с помощью насосов машины подается в коллектор, шланги и брандспойты, распыляется на выходе из них и растирается на обрабатываемой поверхности с помощью щеток.

Комплект приспособлений к автомобильным автозаправщикам ДК3 предназначен для дегазации, дезактивации и дезинфекции автомобильной техники и вооружения а также санитарной обработки личного состава с использованием автотопливозаправщиков, водомаслозаправщиков, механизированных автоцистерн.

1 - раздаточный коллектор;

2 - резиновый рукав;

3 - брандспойт со щеткой

Рис.5 Схема монтажа одного комплекта ДКЗ к специальной машине.

В состав комплекта входят раздаточный коллектор с переходником и крышкой, два резинотканевых рукава (по 10 м), два брандспойта с удлинителями, распылителями и щетками, душевые насадки, инструмент, ЗИП.

Время развертывания комплекта – 5-10 мин, количество рабочих мест - 2, масса комплекта – 19,5 кг.

Из комплекта применяются только 0,15 и 0,3% растворы порошка СФ-2У и топливо (бензин, керосин, дизельное топливо).
