Методические рекомендации
к занятию 1 «Бортовые средства специальной обработки вооружения и техники»
Литература:
Основная:
Радиационная, химическая и биологическая защита. Учебник, Электросталь: Книжная фабрика № 1, 2005 г. 448 с.
Руководство по специальной обработке, М., Воениздат, 1988 г. – 208 с.
Руководство по специальной обработке в подразделениях, М., Воениздат, 1989 г. – 80 с.
Учебник сержанта войск РХБ защиты. /Под ред. Мельникова Ю.Р./ М.: Воениздат, 2006 г. – 736 с.
Дополнительная:
Индивидуальный комплект для специальной обработки автотракторной техники ИДК-1. Техническое описание, инструкция по эксплуатации и паспорт № 4140 ТО, ИЭ, ПС.
Автомобильный комплект для специальной обработки военной техники (ДК-4). Паспорт № 5651 ПС.
Бортовой комплект специальной обработки. Паспорт ЛО-2.09.00.00.00.000 ПС.
Танковый дегазационный комплект (комплект ТДП). Паспорт № 6281.
Учебные материалы
Индивидуальный комплект для специальной обработки автотракторной техники ИДК-1 предназначен для полной дегазации, дезактивации и дезинфекции автотракторной техники.
В состав комплекта входят: брандспойт с распылителем и щеткой, эжекторная насадка, специальная крышка с рукавом и фильтром, воздушный и жидкостный резиновые рукава, скребок, комплект ЗИП, хомут, укладочная сумка. Резервуаром служит имеющаяся в машине 20-л канистра.
Принцип работы: раствор под давлением сжатого воздуха или на основе эжекции, поступает в рукав, брандспойт, распыляется и наносится на обрабатываемую поверхность щетками.
Тактико-технические данные
Масса комплекта – 5 кг.
Рабочее давление при работе с ручным насосом – 1…1,2 кгс/см², при работе с эжекторной насадкой – 3,0…4,0 кгс/см².
при дегазации и дезинфекции (колпачок с отверстием d=1,5 мм, с сердечником) |
0,4…0,5 л/мин* |
0,5…1,5 л/мин |
|
при дезактивации (колпачок с отверстием d=2 мм, без сердечника) |
2 л/мин |
Расход жидкости
*В числителе – при создании давления в бидоне с помощью ручного насоса, в знаменателе – при использовании сжатого воздуха пневмосистемы автомобиля.
Время развертывания (свертывания) комплекта – 3…5 мин.
Время специальной обработки – 30…40 мин.

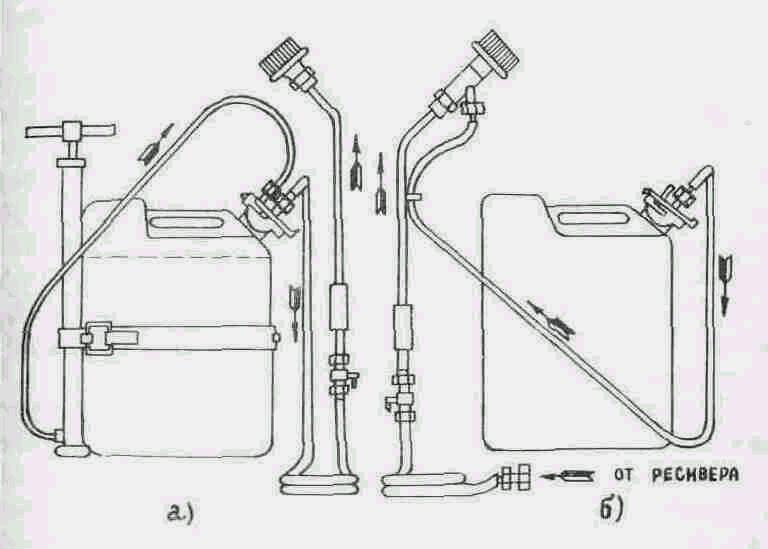

Рис. 2 Схемы развертывания ИДК-1. а) выдавливанием; б) эжектированием
Для обеспечения требуемого давления при работе с ручным насосом необходимо сделать 18…22 качания при заполнении канистры 18 л, и 75…85 – 10 л. в ходе специальной обработки осуществлять подкачку до давления, обеспечивающего дробление капель при распылении через колпачок с сердечником или устойчивую струю через колпачок без сердечника.
При работе от пневмосистемы необходимо использовать шланг для накачивания шин (из комплекта ЗИП автомобиля).
Автомобильный комплект для специальной обработки военной техники ДК-4 (ДК-4К, ДК-4КБ, ДК-4КУ, ДК-4Д) предназначен для полной дегазации, дезактивации, дезинфекции автомобилей, автопоездов, специальных колесных шасси и бронетранспортеров с карбюраторными двигателями (ДК-4Д – с дизельными двигателями).
В состав комплекта входят: газожидкостной прибор (эжектор, рукав жидкостной, рукав газожидкостной, удлинитель, брандспойт, щетка, крышка с клапаном и газоотборником, переходник), порошок СФ-2У, полиэтиленовая банка (для ГК), запасные части, крепежные детали и принадлежности, металлический ящик (или две сумки в ДК-4КБ).
Резервуаром может служить имеющаяся в машине 20-л канистра.

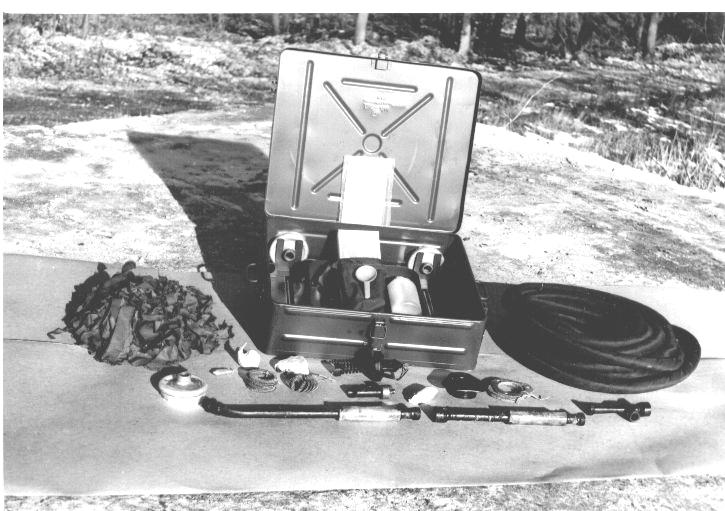

Рис. 3 ДК-4

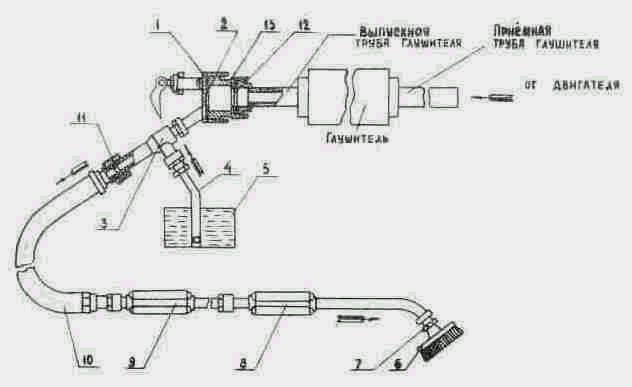

Рис. 4 Схема сборки ДК-4 для СО газожидкостным методом: 1 - крышка с клапаном и газоотборником; 2, 11, 12 -прокладки; 3 - эжектор; 4 - жидкостный рукав; 5 - емкость; 6 - щетка; 7 - гайка специальная; 8 - брандспойт; 9 - удлинитель; 10 - газожидкостный рукав; 13 – переходник
|
Рис. 5 Схема сборки ДК-4 для дезактивации методом отсасывания радиоактивной пыли: 1 - крышка с клапаном; 2 -прокладки; 3 - газожидкостный рукав; 4 - эжектор; 5 - удлинитель; 6 - брандспойт; 7 - гайка специальная; 8 - щетка
|
Принцип действия: раствор засасывается из канистры с помощью газового эжектора, при пропускании через него выхлопных газов от двигателя автомобиля, подается в рукав, брандспойт, распыляется и наносится на обрабатываемую поверхность щеткой, либо за счёт создаваемого в эжекторе разряжения можно производить отсасывание радиоактивной пыли.
Тактико-технические данные
Время развертывания комплекта – 3…4 мин, время обработки объекта (без учета приготовления растворов) – 30…50 мин. Расход рецептуры через брандспойт – 1,5 л/мин. Давление в системе выпуска газов автомобиля 0,8 … 1 кгс/см², масса комплекта 28 кг (в сумках – 18 кг). Температура газо-жидкостной струи на выходе из брандспойта – 45…60°С.
Бортовой комплект для специальной обработки БКСО
Внешний вид и назначение комплекта аналогичны ДК-4.
В отличие от ДК-4 в состав комплекта входят дополнительно: газоотделитель с диффузором; воздушный рукав, воздушный эжектор. Что позволяет использовать данный комплект для дегазации как водными растворами от выхлопной системы автомобиля (ГК, СФ-2У), так и рецептурами на основе органических растворителей от системы сжатого воздуха (РД-2, ДР №1, 2).

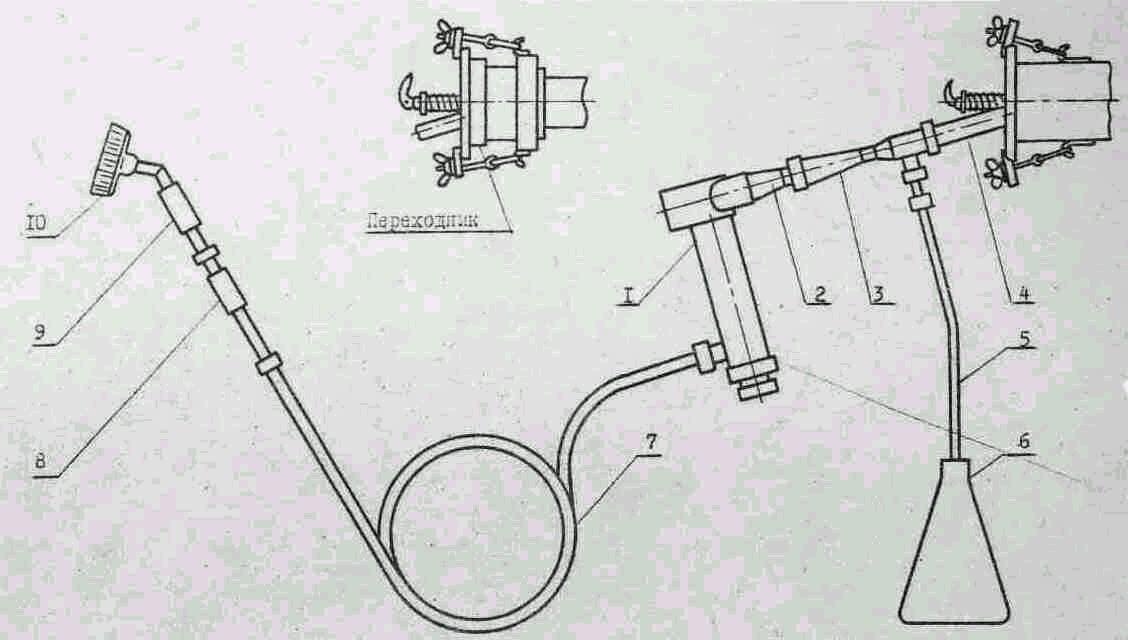

Рис. 6 Схема подключения прибора к системе выпуска обработавших газов:
1-газоотделитель; 2-дуффузор; 3-эжектор газожидкостный; 4-крышка; 5-рукав жидкостный; 6-резервуар РДР-40; 7-рукав газожидкостный; 8-удлияитель; 9-брандспойт;10-щетка.

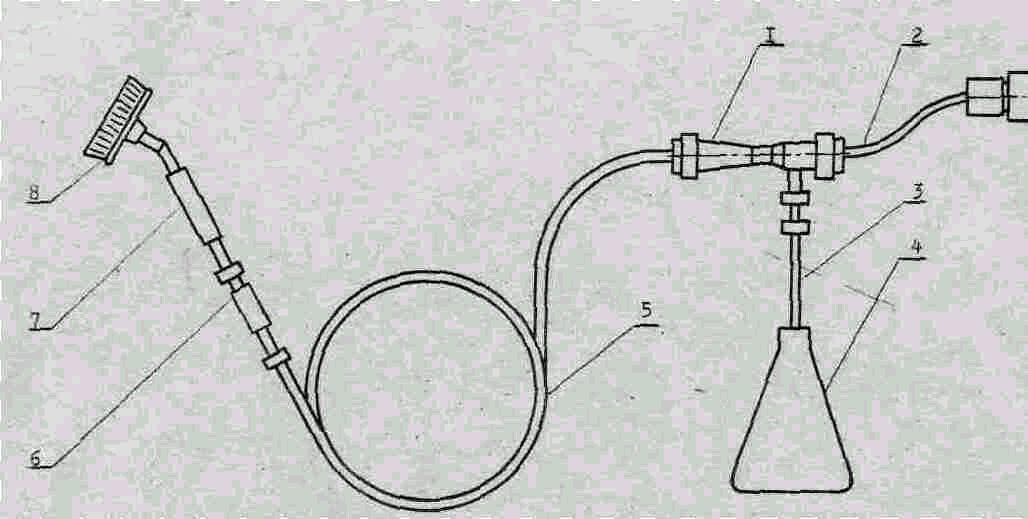

Рис 7 Схема подключения прибора к пневмосистеме автомобиля:
1-эжектор воздушный; 2-рукав воздушный; 3-рукав жидкостный; 4-резервуар РДР-40; 5-рукав газожидкостный, 6-удлинитель; 7-брандспойт; 8-щетка.
Тактико-технические данные
Время развертывания комплекта – 3…4 мин. Масса - 26 кг (БКСО-Б – 16 кг). Время обработки объекта (без учета приготовления растворов) – 30…60 мин. Расход рецептур через брандспойт водных – 1,5 л/мин, органических – 0,4…0,6 л/мин. Давление в системе выпуска газов автомобиля 0,8…1 кгс/см², в пневмосистеме – 3,0…4,0 кгс/см². Температура газо-жидкостной струи – 28…41°С.
Перед применением БКСО необходимо проверить количество подаваемой на брандспойт жидкости (сбором ее в емкость за 1 минуту), регулирование расхода осуществляется крышкой газоотделителя при работе от выхлопной системы автомобиля и втулкой на жидкостном рукаве при работе от пневмосистемы.
Комплект для специальной обработки военной техники и санитарной обработки личного состава ДК-5 предназначен для полной дегазации, дезактивации, дезинфекции автомобилей ГАЗ-66, ГАЗ-63, ГАЗ-69, УАЗ-469 и оборудования на шасси этих автомобилей, а также для полной помывки личного состава в теплое время года и помывки открытых участков (лица, шеи, рук) в холодное.

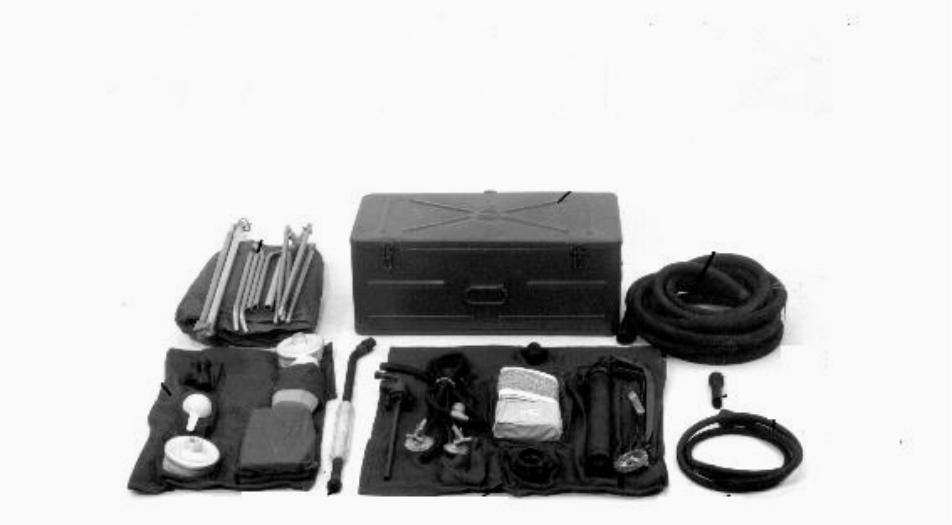

Рис 8. Комплект ДК-5
В состав комплекта входят. металлический ящик; газожидкостный рукав; брандспойт; газоотборник с заглушкой; сумка №2 с комплектом узлов и деталей для санитарной обработки личного состава; сумка № 1 с комплектом узлов и деталей для газожидкостного метода обработки; палатка с комплектом узлов и деталей крепления.
Развертывание и работа с комплектом по специальной обработке, а также его характеристики аналогичны ДК-4, для проведения специальной обработки комплект разворачивается по схемам, показанным на рисунках 4 и 5.
Тактико-технические данные
Время развертывания комплекта – 8…10 мин; расход воды при промывке - 2,5 л/мин; пропускная способность при полной помывке – 8…10, при частичной (открытые участки тела) – 30…40 чел/ч; температура воды на выходе из душевых насадок: летом – 35…40, зимой – 20…25°С; масса комплекта - 38 кг.
Комплект танковых дегазационных приборов ТДП предназначен для частичной дегазации танков, боевых машин пехоты, самоходных артиллерийских установок, гусеничных бронетранспортеров, транспортеров-тягачей, вооружения и военной техники, смонтированной на шасси этих машин.
Рис. 9 Комплект ТДП
Комплект состоит из двух автономных приборов, зарядного приспособления, четырех хомутов, воронки, запасных частей. Кроме того, на пять комплектов придается одна мерная кружка для снаряжения приборов. Автономный прибор представляет собой баллон с сифоном внутри, вентилем, распылителем, предохранительным колпачком, ручкой и штуцером заливного отверстия с пробкой.
Тактико-технические данные
Площадь дегазации одного прибора – 4 … 5 м², рабочая емкость одного прибора – 1,6 л, полная емкость одного прибора – 2 л, температурный интервал работоспособности прибора – -35 … +50°С, рабочее давление в приборе – 0,8 … 1,0 МПа (8 … 10 кгс/см²), время подготовки прибора к действию – 1…2 мин, время опорожнения – 2…4 мин., масса снаряженного прибора – 3,6 кг, масса неснаряженного комплекта – 6,3 кг. Приборы закрепляются в боевых отделениях хомутами.
Подготовка к работе: в прибор заливается 1,6 л (две кружки) рецептуры через заливное отверстие снизу баллона (при закрытом вентиле); присоединяется зарядное приспособление к штуцеру распылителя и к системе сжатого воздуха; открывается вентиль баллона и подается сжатый воздух до момента выброса его из предохранительного клапана зарядного приспособления (рабочее давление до 8 … 10 кгс/см²); вентиль закрывается; отсоединяется зарядное приспособление.
Дегазация проводится путем двух – трехкратного орошения зараженной поверхности полидегазирующей рецептурой РД-2 с расстояния 0,2 … 0,5 м без пропусков, чтобы с поверхности стекла видимая пленка жидкости.
Автономный прибор специальной обработки АПСО предназначен для полной дегазации, дезактивации и дезинфекции танков, боевых машин пехоты, бронетранспортеров и другого вооружения и военной техники на их базе, армейских автомобилей многоцелевого назначения, грузоподъемностью до 1,5 т, тягачей типа МТ-ЛБ, ГТ-СМ, а также частичной дегазации, дезактивации и дезинфекции, боевых машин десанта и другого вооружения и военной техники на их базе, съемных кузовов-контейнеров специального назначения. Состав: резервуар; головка с накидной гайкой; автономный источник давления – баллон высокого давления (БВД) (4 шт.); металлический футляр под БВД; автономный источник давления – элемент газогенерирующий ЭГ-2Д (4 шт.); газогенерирующее устройство; резинотканевый рукав; брандспойт с вентилем; форсунка; щетка; заплечные ремни; зарядное устройство с переходниками; кронштейн или укладочный металлический ящик* для размещения и крепления прибора (приборов) на образцах ВВТ; комплект ЗИП.
Примечание:* Укладочным металлическим ящиком комплектуются два прибора АПСО при их размещении на одном образце ВВТ.

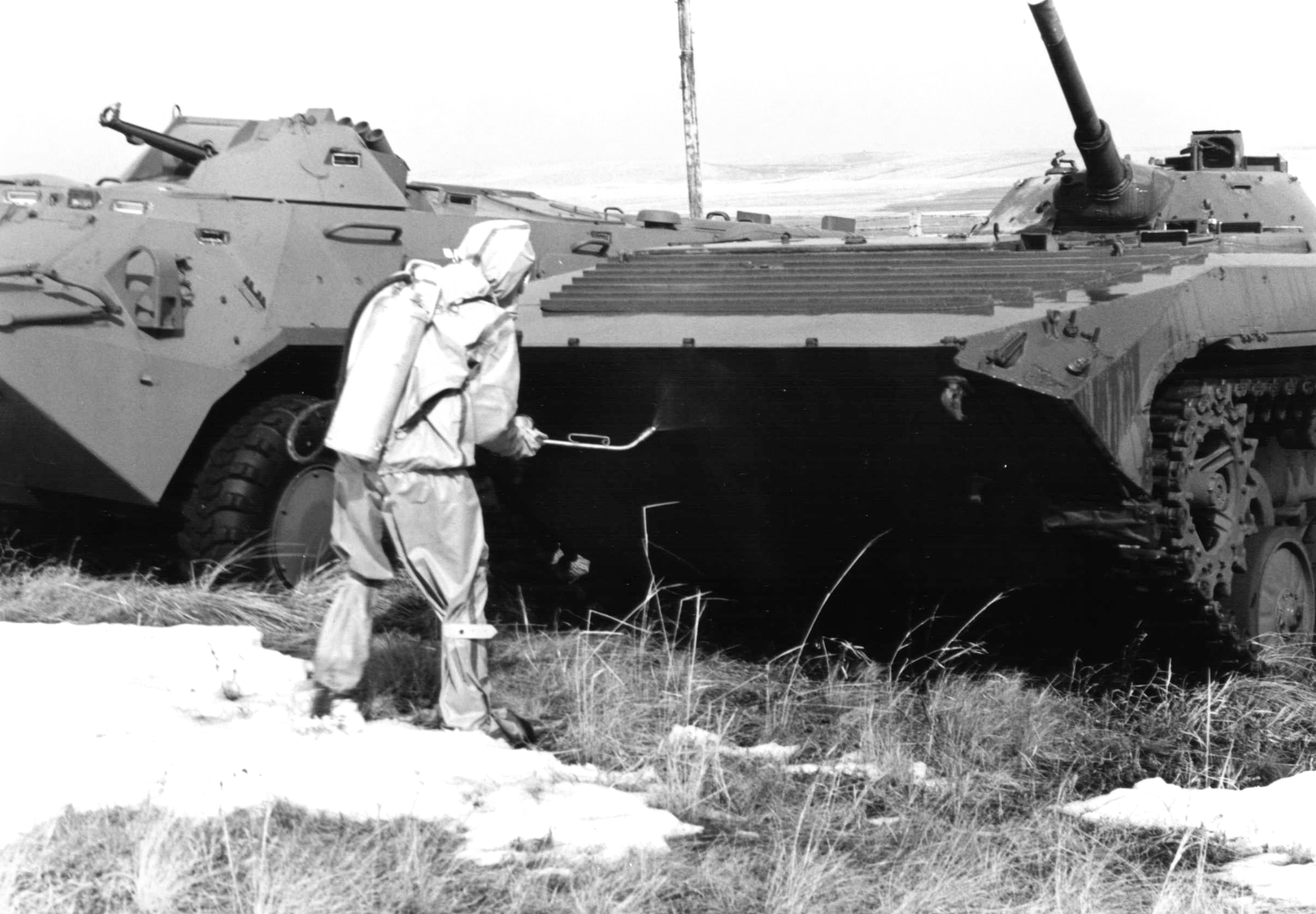

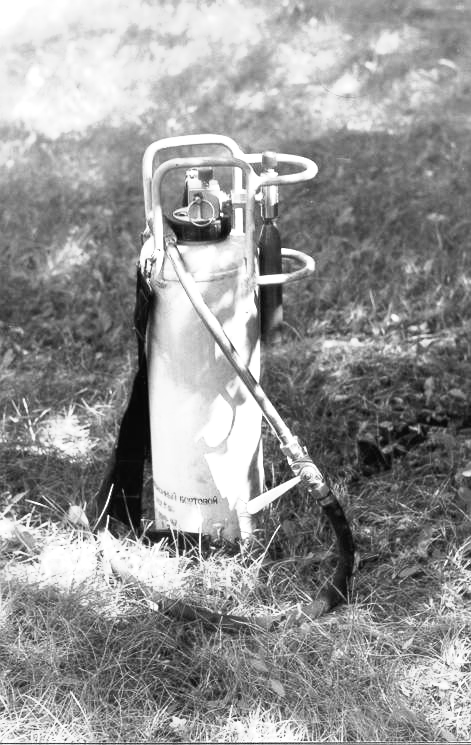

Рис. 10 Комплект АПСО Рис. 11 Обработка методом орошения
