Приєднання rj-45 конектора

Для найкращого спосібу вставки кабелю в RJ-45 коннектор, необхідно тримати конектор пластиковою засувкою від себе.

Коли стискаєте кабель для того, щоб вставити в конектор, простежте, щоб оболонка не бовталася на проводках. Вставляйте відсортовані і вирівняні жили обережно і поступово. Ви відчуєте опір, як тільки жили почнуть попадати в пази всередині коннектора.

Подивіться уважно, щоб жили залишалися в потрібній послідовності. Іноді при вставці кабелю в конектор в останній момент жили можуть помінятися місцями. Використовуйте лупу, якщо це необхідно.

Проштовхніть жили до кінця коннектора, переконаєтеся, що всі жили однієї довжини і стосуються прозорої стінки. Ви повинні бачити лінію, що складається з восьми кінців жил. Якщо якась жила пройшла не до кінця, виймайте кабель, вирівнюйте жили і пробуйте знову.

Тепер засуньте оболонку кабелю якнайдалі в коннектор.

Якщо усе зроблено правильно, то кабель повинний бути от такий:

Правильно:

Зверніть увагу на те, як ізоляційна оболонка повинна проходити в коннектор, і як усі жили упираються в кінець коннектора.

Нижче наведено два приклади, як це не повинно виглядати. На прикладі ліворуч залишені занадто довгі жили, через що відстань від коннектора до оплетки залишається незахищеною. Також кабель втрачає міцність.

На другому прикладі жили зрізані занадто коротко, оплетка входить у коннектор, але довжина кінців не дозволяє створити контакт із коннектором.

Неправильно:

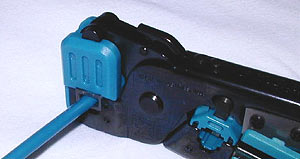

Перед обтиском останній раз переконаєтеся що всі жили вирівняні і проходять до кінця. Тепер вставляйте коннектор у відповідний затиск на інструменті, затискайте рукоятки плавно додаючи зусилля, але так щоб не поламати коннектор. Після обтиску оглянете коннектор, усі контакти повинні бути однієї довжини й утоплені в пластик.

Тепер повторіть всі процедури з другим кінцем кабелю. Використовуйте ті ж схеми як на першому конекторі, тим самим закінчивши приготування Straight-through (прямо минаючого, що використовує хаб) кабелю.

Cross-over ("нуль хабний")

Тепер розглянемо другий тип кабелю для з'єднання двох комп'ютерів між собою прямо. Відмінності цього виду від першого у тому, що другий кінець кабелю має інші колірні схеми.

Мал.3. Схематичне зображення RJ-45.

'Crossover' (T568A-T568B)

Машина - Машина ( Хаб(MDIX) - Хаб(MDIX) ) :

	T568A	T568B
1	wh/grn (біло - зелений)	wh/or (біло – оpанжевий)
2	grn/wh (зелений)	or/wh (оpанжевий)
3	wh/or (біло – оpанжевий)	wh/grn (біло – зелений)
4	bl/or (синій)	bl/or (синій)
5	wh/bl (біло – синій)	wh/bl (біло – синій)
6	or/wh (оpанжевий)	grn/wh (зелений)
7	wh/brn (біло – коpичневий)	wh/brn (біло – коpичневий)
8	brn/wh (коpичневий)	brn/wh (коpичневий)

А якщо бути точніше, те це розведення для 10Base Crossover кабелю по номерах жил:

10BaseT Crossover Cable
RJ45 #1 Pin	RJ45 #3 Pin
1 TX_D1+	3 RX_D2+
2 TX_D1-	6 RX_D2-
3 RX_D2+	1 TX_D1+

Якщо ви уважно подивитесь на два кінці Cross-over кабелю, то зауважите, що різниця усього лише в тім, що зелена і оранжева пара помінялися місцями, а саме міняються 1-ий з 3-ним і 2-ий з 6-им.

Зауваження:

Коли ви зробите Cross-over кабель, позначте його, щоб легко відрізняти від Straight-through кабелю. Наклейте шматочок кольорової чи плівки відзначте маркером, використовуйте усе, що для вас буде помітно. Інакше цей відрізок може загубитися з іншими і ви будете потім довго ламати голову, чому ваша мережа не працює.
