11.2. Поняття про питомий тиск

Питомим тиском називається тиск, що діє на 1 см² тиснутої поверхні друкарської форми. Отже, у високому друці при визначенні питомого тиску повинні враховуватися тільки друкуючі елементи форми, а в офсетній і глибокій – друкуючі і пробільні елементи. У високому друці величина тиску, що доводиться на 1 см² форми, залежить від того, яку частину площі форми займають друкуючі елементи.

Питомий тиск може бути визначений по формулі:

,

де α – коефіцієнт, що характеризує друкарську форму, або коефіцієнт заповнення форми; F₀ – площа всієї друкарської форми.

У табл. 11.1 приведені значення α для текстового набору шрифтом літературної гарнітури різних кеглів.

Таблиця 11.1

Значення α для текстового набору

Кегль	α
16	0,150
12	0,123
10	0,134
8	0,137

Величина питомого тиску може змінюватися у вельми широких межах залежно від умов друкування. Оскільки тиск забезпечує якнайповнішу передачу фарби, необхідно з'ясувати, яка залежність існує між кількістю переданої фарби і питомим тиском.

11.3. Залежність кількості фарби на відбитку від тиску

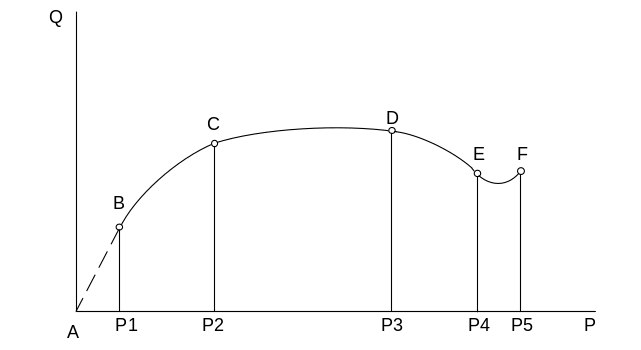

Залежність кількості фарби на відбитку від тиску є основною в процесі друку і в багатьох випадках може служити характеристикою правильності проведення технологічного процесу. Для текстового друку ця залежність показана на рис. 11.1. По осі абсцис відкладено питомий тиск в кг/см, а по осі ординат – кількість відданої формою фарби на 1 см² задруковуваної поверхні. Діаграму можна розбити на ряд ділянок: АВ, ВС, СD, DЕ і EF. На ділянці АВ не вдається встановити яку-небудь закономірність в передачі фарби формою із зміною тиску в межах Р0–P1. Кількість відданої формою фарби носить тут випадковий характер.

Рис. 11.1. Залежність кількості фарби на відбитку від тиску

Ділянка АВ діаграми – область недостатнього питомого тиску. На ділянці ВС, починаючи від крапки В, із збільшенням тиску кількість відданої формою фарби зростає. Відбиток з форми повністю відтворює контур друкуємого елементу, але товщина шару фарби на відбитку, одержаному в межах тиску P1–P2, не залишається постійною. Якщо друкувати чорною фарбою, то чорнота або, як прийнято говорити, зачорнення відбитка змінюється так: чим ближче до крапки С, тим відбиток виходить чорнішим, поблизу ж крапки D відбиток буде сірим.

CD – ділянка, на якій при збільшенні тиску кількість відданої фарби не змінюється, але разом з тим може бути одержано неспотворене зображення. На ділянці DE кількість фарби, відданої формою, із збільшенням тиску дещо зменшується. Це зменшення пояснюється тим, що в результаті надлишку тиску фарба видавлюється за краї друкуючих елементів і при відриві відбитка від форми частина фарби залишається на бічних гранях друкуючих елементів. На відбитку, одержаному на ділянці тиску Р3–P4, тобто при надлишку тиску, шар фарби по краях зображення виходить товщим, а розміри зображення більше друкуючого елементу. При витискуванні фарби в процесі друку в результаті надлишку тиску якість відбитків виходить низькою. На ділянці EF кількість відданої фарби знов збільшується із зростанням тиску. Це пояснюється тим, що при надлишку тиску відбувається сильне втискування друкуючих елементів, причому папір притискається до бічних граней їх і знімає фарбу, що видавилася на краї. При тиску Р4–Р5 якість друку виходить поганою, зображення сильно спотворюється.

Слід сказати, що довжина ділянок діаграми може змінюватися залежно від умов друку. Так, наприклад, довжина ділянок АВ| і ВС| залежить від характеру поверхні паперу і здатності її деформуватися (стискатися), а також від товщини шару фарби на друкарській формі. Чим гладше поверхня паперу і м'якше і чим товще шар фарби на формі, тим менше ділянки АВ| і ВС|.

Найбільший інтерес для технолога представляє довжина ділянки CD|. Змінюючи довжину цієї ділянки, як буде показано далі, значною мірою можна управляти технологічним процесом. Довжина ділянки CD| знаходиться залежно від товщини шару фарби на друкарській формі. Чим більша товщина фарбового шару, тим менше виходить ділянка зміни тиску P2–Р3. Скорочення ділянки CD |украй невигідне, оскільки ускладнює підготовку до друку і утрудняє друк. Слід вживати всі заходи до розширення цієї ділянки.

Кут нахилу лінії АС залежить від характеру поверхні і жорсткості паперу. При друкуванні на шорсткому і жорсткому папері він менше, ніж при друкуванні на гладкому і м'якому папері.

Розглядаючи діаграму залежності кількості переданої формою фарби від тиску, можна зробити ряд практичних висновків.

1. При отриманні відбитків існує найвигідніший тиск, що характеризується на діаграмі точкою P2. Найвигідніший тиск – це найменший тиск, при якому відбувається найбільша віддача фарби з форми.

2. Існує критичний тиск, що визначається точкою P3. При переході за цю крапку якість друку погіршується: надлишок тиску приводить до спотворення зображення.

На ділянці ВС| діаграми, тобто в межах зміни тиску Р1–Р2, кількість фарби, відданої формою, зростає і з деяким наближенням можна сказати, що кількість відданої формою фарби прямо пропорційна тиску. Відповідно до цього ділянку діаграми ВС| називають ділянкою пропорційної передачі, а тиск P1–P2 – тиском пропорційної передачі.

Ділянку CD| діаграми називають ділянкою постійної передачі, а тиск в межах Р2–Р3 – тиском постійної передачі, або зміною тиску, що допускається.

Діаграма залежності кількості відданої формою фарби для плоского і глибокого друку має той же характер, що і для високого, але має і відмінність від неї, яка полягає в тому, що на ній немає яскраво виражених ділянок DE| і EF. У плоскому друці, так само як і у високому, теж існує критичний тиск, за межами якого спостерігається спотворення зображення, збільшення розмірів растрових крапок, штрихів і т. д., але цей тиск не позначено на діаграмі.

Контрольні запитання

1. Що являє собою тиск в процесі друкування?

2. Що таке питомий тиск?

3. Яким чином залежить кількість фарби від тиску?

4. Проаналізуйте залежність кількості фарби на відбитку від тиску.

Література: основна [4,5], додаткова [9], сайти Інтернет [12,13].

Лекція №12

Декель і його призначення

Основний зміст і мета лекції. Метою лекції є надання студентам поняття декеля, його видів, головних функцій та призначення.

Ключові поняття: декель, деформація декеля, приладжування декеля.

Основні питання

1. Що являє собою декель та його функції?

2. Як відбувається деформація декеля?

3. Яким чином відбувається приладжування декеля?
