3.2.7. Результаты расчета времени блокирования путей эвакуации опасными факторами пожара
В настоящем разделе представлены результаты моделирования развития пожаров по принятым сценариям, позволяющие оценить время блокирования путей эвакуации опасными факторами пожара.
Сценарий № 1

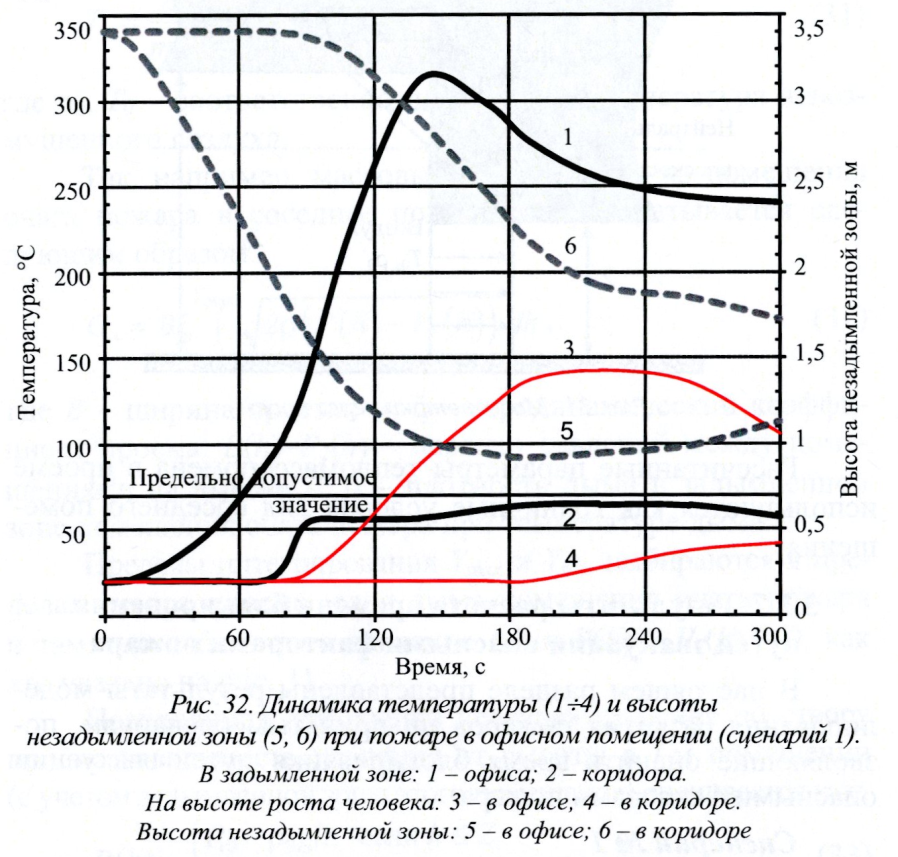

На рис. 32 представлены данные по температурному режиму при пожаре в офисном помещении. Жирные линии 1 и 2 соответствуют усредненной по задымленной зоне температуре в соответствующих помещениях, а тонкие линии 3 и 4 - температуре на высоте роста человека, находящегося в офисе или у эвакуационного выхода из коридора в лестничную клетку. Пожар в помещении офиса на 4-й минуте переходит в режим, регулируемый вентиляцией. Мощность пожара уменьшается, что проявляется снижением температуры дыма (см. линию 1).
Первые порции дыма поступают в общий коридор через полторы минуты (см. линию 2). На высоте роста человека, находящегося у эвакуационного выхода из офисного помещения, температура достигает предельно допустимое значение через 135 с (см. линию 3). Для удобства определения момента блокирования на этом и других рисунках предельно допустимое для человека значение показателя соответствующего ОФП отмечено горизонтальной прямой.

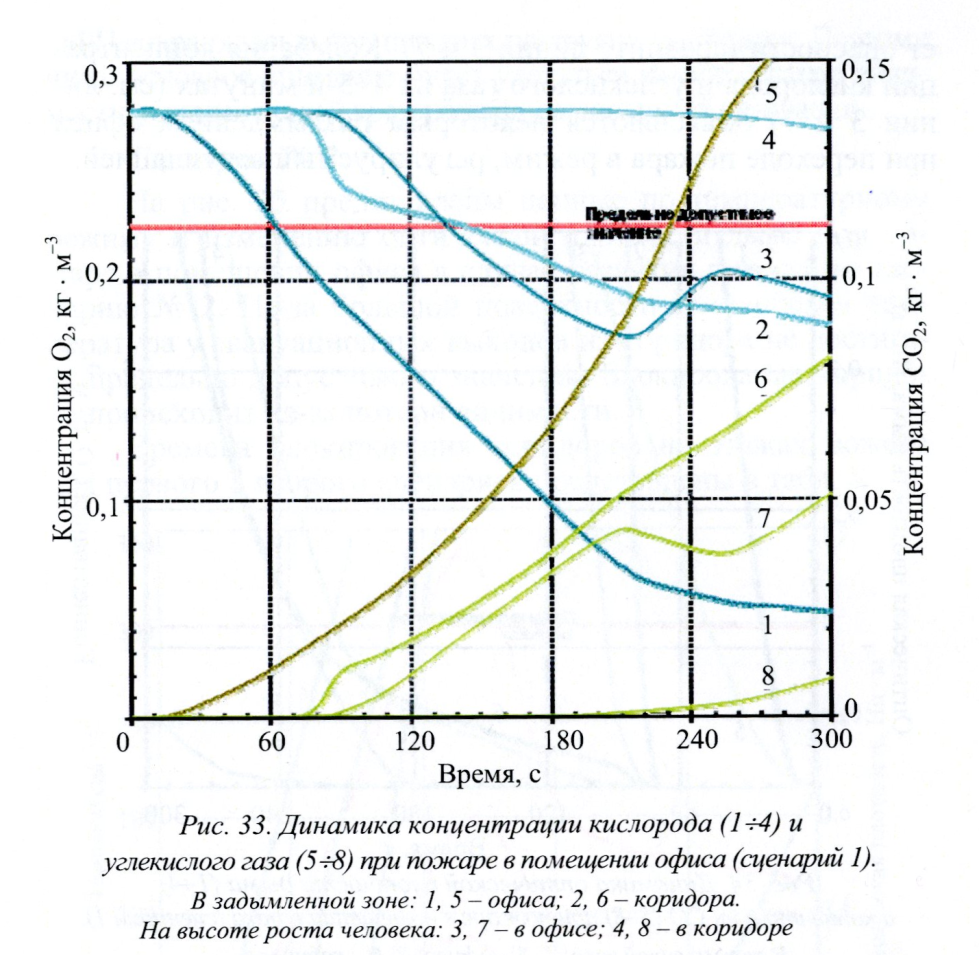

На рис. 33 представлены данные по изменению концентрации кислорода при пожаре в помещении офиса (см. линии 1÷4). На этом же рисунке представлены данные по динамике концентрации углекислого газа (см. линии 5÷8). Чтобы сопоставить опасность разных факторов масштаб осей выбран так, что предельно допустимые значения различных ОФП находятся на одном уровне. Так, блокирование офиса по признаку недостатка кислорода происходит на 3-й минуте, а концентрация углекислого газа не представляет опасности (сравните линии 3 и 7). Колебания концентраций кислорода и углекислого газа на 4÷5-й минутах (см. линии 3 и 7) объясняются некоторым раздымлением офиса при переходе пожара в режим, регулируемый вентиляцией.

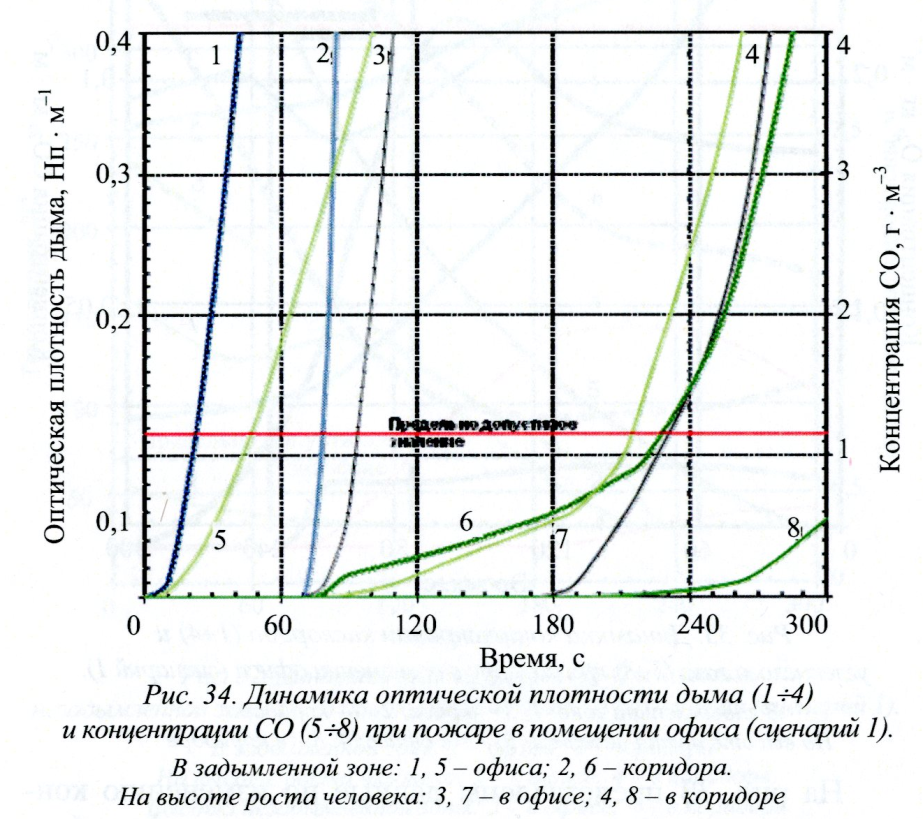

На рис. 34 представлены данные по изменению оптической плотности дыма и концентрации оксида углерода. С переходом пожара в режим, регулируемый вентиляцией, из-за горения в тлеющем режиме выход угарного газа после 3-й минуты заметно возрастает (см. линию 7).
Сравнение рис. 32-34 позволяет утверждать, что на начальной стадии наибольшую опасность при пожаре в офисе представляет потеря видимости. Такое же соотношение между ОФП сохранялось и при пожарах по другим сценариям. Поэтому ниже основное внимание будет уделяться именно потере видимости, определяющей время блокирования путей эвакуации.
Сценарий № 2

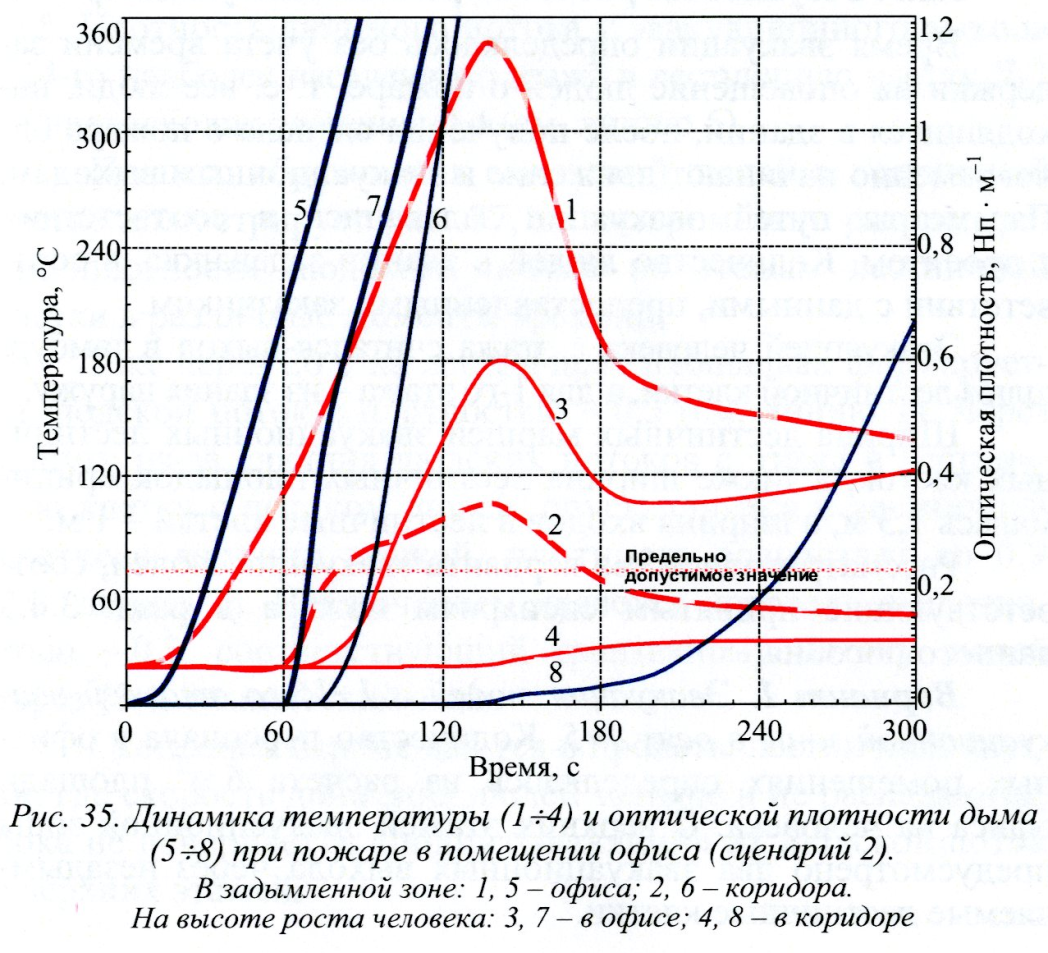

На рис. 35 представлены данные по температурному режиму и изменению оптической плотности дыма при пожаре в помещении офиса в случае развития пожара по сценарию № 2. Из-за большой поверхности теплоотдачи температура у эвакуационных выходов из коридора не достигает предельно допустимого значения. Блокирование коридора происходит из-за потери видимости.
Времена блокирования коридоров на этажах пожара для первого и второго сценариев представлены в табл. 8.
Таблица 8
Время блокирования tбл ОФП путей эвакуации
Расчетный сценарий |
Время блокирования, с |
Сценарий 1 |
231 |
Сценарий 2 |
253 |
