1.3 Вихідні дані для розрахунку надперехідних струмів короткого замикання
Вихідними даними для розрахунку є:
Матриця-стовпець ЕРС джерел
Е
Діагональна матриця опорів віток джерел ХД
Діагональна матриця опорів міжвузлових віток ХМ
Перша матриця інциденцій (сполучень) П.
Ця матриця формується таким
чином: іj
- елемент матриці дорівнює +1, якщо струм
у j-ій
міжвузловій вітці напрямлений від вузла
i;
дорівнює –1, якщо струм
напрямлений до вузла i;
дорівнює
нулю, якщо вітка зі струмом
не
має зв’язку з вузлом i.
Для схеми, зображеної на рисунку 1.1,
матриця П
буде:
Розрахунок струмів у вітках джерел і міжвузлових вітках виконується на ЕОМ методом вузлових потенціалів з використанням програми EKAF 10.
1.4 Дані, необхідні для введення в еом
Кількість вузлів у розрахунковій схемі N.
Кількість міжвузлових віток М.
Матриця сполучень П (послідовно ввести значення елементів рядків матриці, починаючи з першого рядка).
Матриця ЕРС джерел Е, в.о.
Матриця опорів віток джерел ХД, в.о.
Матриця опорів міжвузлових віток ХМ, в.о.
Базовий струм Іб, кА.
Коефіцієнт несиметрії m(n) (для трифазного КЗ m(n)=1).
Примітка: В ЕОМ вводять тільки значення діагональних елементів матриць ХД і ХМ.
Розрахунок струмів міжвузлових віток (ІМ) і струмів віток джерел (ІД) на ЕОМ виконується за формулами:
ІМ=( Пt ХД П+ХМ)-1ЕПt; (1.2)
ІД = ПtІМ. (1.3)
1.5 Порядок виконання роботи
Для заданого варіанта завдання (таблиця 1.2) розрахувати параметри елементів схеми заміщення.
Розрахувати надперехідний і ударний струми трифазного КЗ методом еквівалентування генераторних станцій.
Підготувати дані для введення в ЕОМ та розрахувати струми трифазного КЗ методом вузлових потенціалів.
Порівняти результати розрахунків струмів КЗ різними методами та визначити похибки аналітичного розрахунку.
Проаналізувати розподіл струмів КЗ в мережі та вклад кожного з джерел у сумарне значення струму в місці КЗ.

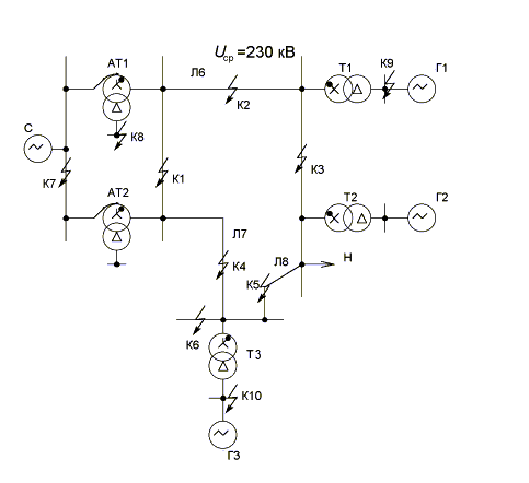

Рисунок 1.2 – Розрахункова схема 1

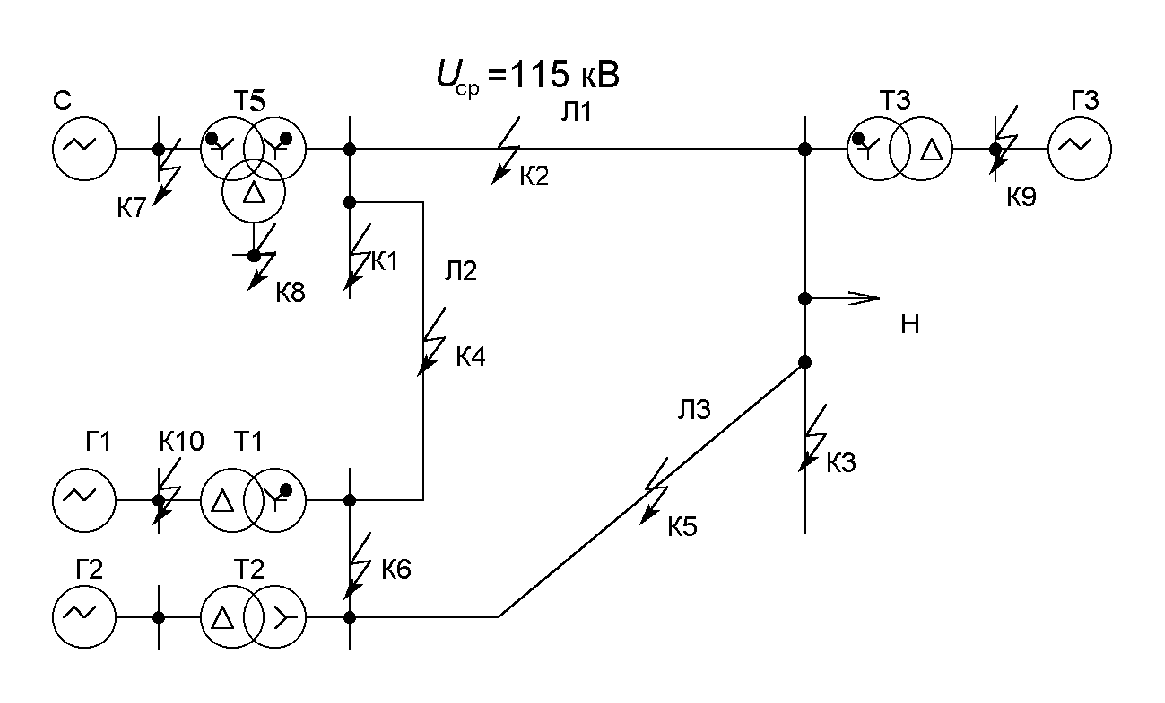

Рисунок 1.3 - Розрахункова схема 2

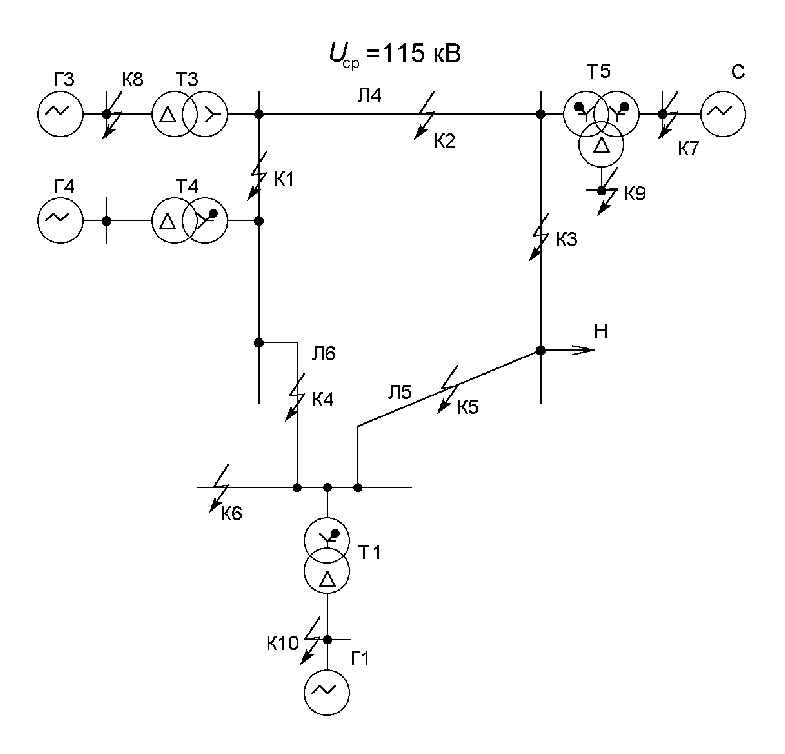

Рисунок 1.4 – Розрахункова схема 3
Таблиця 1.2 – Варіанти завдань до лабораторних робіт №1 - №3
Варіант |
Розрахун-кова схема |
Точка КЗ |
Вид несиметричного КЗ |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 |
К1 К2 К3 К4 К5 К6 К7 К8 К9 К10 К1 К2 К3 К4 К5 К6 К7 К8 К9 К10 К1 К2 К3 К4 К5 К6 К7 К8 К9 К10 |
К(1) К(1.1) К(1) К(1.1) К(1) К(1.1) К(1) К(2) К(2) К(2) К(1) К(1.1) К(1) К(1.1) К(1) К(1.1) К(1) К(2) К(2) К(2) К(1) К(1.1) К(1) К(1.1) К(1) К(1.1) К(1) К(2) К(2) К(2) |
