Лабораторна робота № 1

1 Визначення надперехідних і ударних струмів трифазного короткого замикання

1.1 Об’єкт дослідження та мета роботи

Об’єктом дослідження є електрична система з різними ступенями напруги, схема якої задається.

Мета роботи – навчитися визначати значення надперехідних і ударних струмів трифазного короткого замикання (КЗ) методом еквівалентування генераторних станцій та аналізувати аварійні режими з використанням методу вузлових потенціалів.

1.2 Методика розрахунку

Для розрахунку струмів КЗ потрібно скласти схему заміщення, в яку синхронні генератори з демпферними обмотками вводять надперехідними параметрами та . Розрахунок проводять в системі відносних базових одиниць або в іменованих одиницях. У високовольтних мережах опори всіх елементів схеми заміщення (враховують тільки реактивні опори, нехтуючи активними) зводять до базової напруги. Навантаження в схемі заміщення враховують наближено еквівалентним опором і еквівалентною ЕРС . Формули для розрахунку параметрів елементів схеми заміщення у відносних базових одиницях наведені в таблиці 1.1.

Періодичну складову струму трифазного КЗ визначають за законом Ома

, (1.1)

де - еквівалентний опір схеми заміщення, отриманий при її згортанні відносно точки КЗ;

- еквівалентна ЕРС джерел схеми заміщення відносно точки КЗ.

Таблиця 1.1- Формули для розрахунку параметрів елементів схеми заміщення у відносних базових одиницях

Найменування елемента	Розрахункова формула
Генератор	= =
Система	ХС =Xс*н ЕС =1
Навантаження	= 0,35 = 0,9
Трансформатор	=
Лінія	ХЛ = пит
Реактор	ХР =

Для розрахунку струмів КЗ на ЕОМ методом вузлових потенціалів вихідну схему заміщення зводять до схеми багатокутника (рисунок 1.1). Вузли в схемі нумерують у довільному порядку і задаються напрямом струмів у міжвузлових вітках схеми. Струми генераторних віток вважають напрямленими від джерел до відповідних вузлів, з якими з’єднані джерела. Точку КЗ моделюють введенням у схему фіктивної вітки з ЕРС джерела, рівною нулю, та опором джерела, рівним за значенням додатковому опору ( для трифазного КЗ ) . Опори вимикачів та шин також приймають рівними нулю.

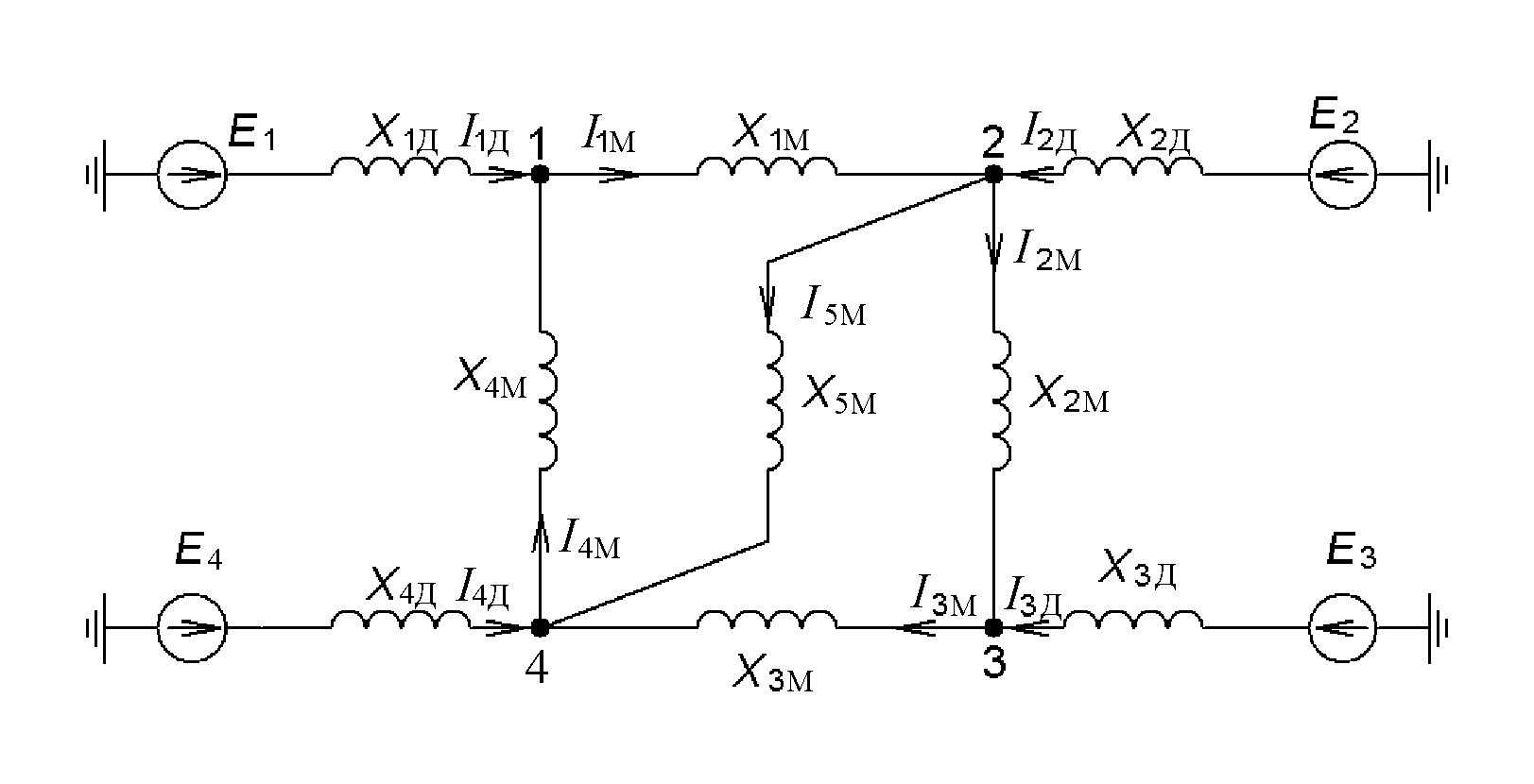

Рисунок 1.1- Схема багатокутника
