Возможные исполнения:
• по способу монтажа:
на лапах (IM 1081), с фланцем (IM 3081, 3681), комбинированное (IM 2081, 2181) по ГОСТ 2479-79;
• климатические:
умеренный климат (У3, У 1.1), умеренно холодный климат (УХЛ4), тропическое (Т3, Т1.1) по ГОСТ 15150-69;
• специальные исполнения:
с повышенным скольжением (С), со встроенной температурной защитой (Б), с ручным растормаживающим устройством (Е2).
Габаритные, установочно-присоединительные размеры

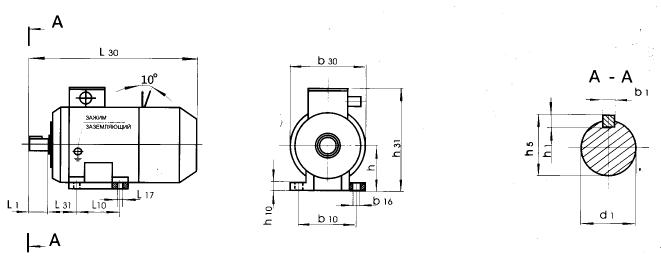

Исполнение IM 1081

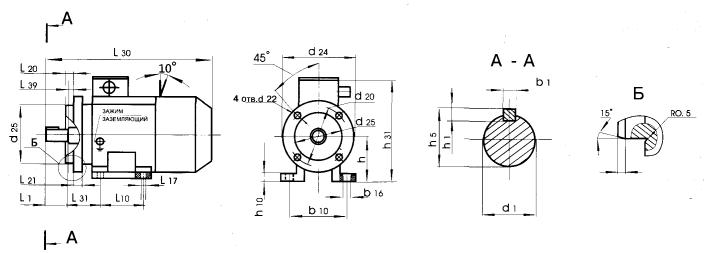

Исполнение IM 2081, IM 2181

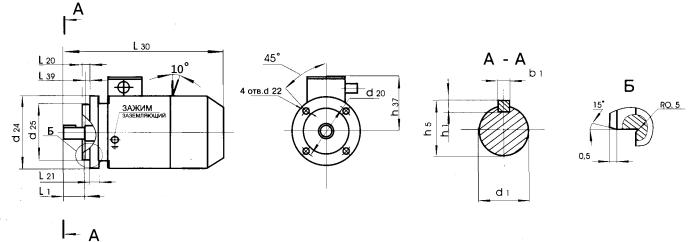

Исполнение IM 3081, IM 3681
размеры в мм
типоразмер |
для всех монтажных исполнений |
|||||||||||||||||||
L1 |
L10 |
L17 |
L21 |
L30 |
L31 |
L39 |
b1 |
b10 |
b16 |
b30 |
h |
h1 |
h5 |
h10 |
h31 |
h37 |
d1 |
|
|
|
АИР 80 А Е |
50 |
100 |
10 |
10 |
352 |
50 |
0 |
6 |
125 |
12 |
174 |
80 |
6 |
24,5 |
9 |
247 |
167 |
22 |
|
|
АИР 80 В Е |
50 |
100 |
10 |
10 |
376 |
50 |
0 |
6 |
125 |
12 |
174 |
80 |
6 |
24,5 |
9 |
247 |
167 |
22 |
|
|
АИР 90 L Е |
50 |
125 |
10 |
12 |
392 |
56 |
0 |
8 |
140 |
12 |
197 |
90 |
7 |
27 |
10 |
267 |
177 |
24 |
|
|
АИРС 90 L6 Е |
50 |
125 |
10 |
12 |
392 |
56 |
0 |
8 |
140 |
12 |
197 |
90 |
7 |
27 |
10 |
267 |
177 |
24 |
|
|
типоразмер |
для IM 2081, 3081 |
IM 2181, 3681 |
|||||||||
L20 |
d20 |
d22 |
d24 |
d25 |
L20 |
d20 |
d22 |
d24 |
d25 |
||
АИР 80 А Е |
3,5 |
165 |
12 |
200 |
130 |
3 |
100 |
М6 |
120 |
80 |
|
АИР 80 В Е |
3,5 |
165 |
12 |
200 |
130 |
3 |
100 |
М6 |
120 |
80 |
|
АИР 90 L E |
4,0 |
215 |
15 |
250 |
180 |
3 |
115 |
M8 |
140 |
95 |
|
АИРС 90 L6 Е |
4,0 |
215 |
15 |
250 |
180 |
3 |
115 |
М8 |
140 |
95 |
|
