Список литературы
Копыленко В.А., Цыпин В.Ш. Изыскания и проектирование мостовых переходов и тоннельных пересечений на железных дорогах. - М.: УМК МПС России, 1999. - 688 с.
Железные дороги колеи 1520 мм. СТН Ц-01-95 МПС РФ. М., 1995. 86с.
СНиП 2.05.03-84'. Мосты и трубы - М.: ЦИТП Госстроя РФ, 1996. -200с.
Проектирование мостовых переходов на железных дорогах: Учебник для вузов /Под ред.И.И.Кантора. - М: Транспорт, 1990. - 286 с.
ГОСТ 26775-97. Габариты подмостовые судоходных пролетов мостов на внутренних водных путях. - М.: ГУП ЦПП, 1997. - 21 с.
Пособие к СНиП 2.05.03-84 «Мосты и трубы» по изысканиям и проектированию железнодорожных и автодорожных мостовых переходов через водотоки (ПМП-91) - М.: ПКТИ Трансстроя, 1992. - 411 с.
Приложение 2
Рис. 5.1. Номограмма ливневых расходов вероятностью превышения 1% при песчаных и супесчаных почвах.
Приложение 3
Значение Кр при соотношении Cs / Cv = 2 |
при коэффициенте вариации Cv, равном |
1,5 |
11,6 9,50 8,42 7,08 4,98 3,96 2,70 1,59 1,04 0,67 0,40 0,23 0,12 0,05 0,01 0,00 0,00 0,00 |
1,4 |
10,6 8,70 7,80 6,55 4,71 3,80 2,64 1,61 1,08 0,72 0,46 0,28 0,16 0,06 0,02 0,00 0,00 0,00 |
||
1,3 |
9,60 7,98 7,13 6,02 4,42 3,60 2,57 1,62 1,11 0,77 0,52 0,33 0,20 0,09 0,03 0,01 0,00 0,00 |
||
1,2 |
8,65 7,10 6,50 5,53 4,12 3,40 2,50 1,63 1,14 0,83 0,58 0,39 0,25 0,13 0,05 0,02 0,01 0,00 |
||
1,1 |
7,75 6,47 5,90 5,05 3,80 3,22 2,40 1,62 1,18 0,87 0,64 0,45 0,30 0,18 0,07 0,03 0,02 0,00 |
||
1,0 |
6,91 5,81 5,30 4,60 3,51 3,00 2,30 1,61 1,20 0,92 0,69 0,51 0,36 0,22 0,10 0,05 0,03 0,01 |
||
0,9 |
6,08 5,16 4,74 4,15 3,21 2,78 2,19 1,58 1,22 0,96 0,75 0,57 0,42 0,28 0,15 0,08 0,05 0,02 |
||
0,8 |
5,30 4,55 4,19 3,71 2,94 2,57 2,06 1,54 1,22 0,98 0,80 0,63 0,49 0,35 0,21 0,12 0,09 0,04 |
||
0,7 |
4,56 3,96 3,68 3,29 2,66 2,36 1,94 1,50 1,22 1,01 0,85 0,69 0,55 0,42 0,27 0,18 0,14 0,08 |
||
0,6
|
3,87 3,42 3,20 2,89 2,39 2,15 1,80 1,44 1,21 1,03 0,89 0,75 0,62 0,50 0,35 0,26 0,20 0,13 |
||
0,5 |
3,27 2,91 2,74 2,51 2,13 1,94 1,67 1,38 1,19 1,04 0,92 0,80 0,69 0,57 0,44 0,34 0,29 0,21 |
||
0,4 |
2,70 2,45 2,32 2,16 1,87 1,74 1,54 1,31 1,16 1,05 0,95 0,85 0,76 0,66 0,53 0,45 0,39 0,30 |
||
0,3 |
2,19 2,02 1,94 1,82 1,64 1,54 1,40 1,24 1,13 1,05 0,97 0,90 0,82 0,74 0,64 0,56 0,52 0,44 |
||
0,2 |
1,73 1,64 1,59 1,52 1,41 1,35 1,26 1,16 1,09 1,04 0,99 0,94 0,89 0,83 0,75 0,70 0,66 0,59 |
||
0,1 |
1,34 1,30 1,28 1,25 1,20 1,17 1,13 1,08 1,05 1,02 1,00 0,97 0,94 0,92 0,87 0,84 0,82 0,78 |
||
р, % |
0,1 0,3 0,5 1 3 5 10 20 30 40 50 60 70 80 90 95 97 99 |
||
Значение Кр при соотношении Cs / Cv = 4 |
при коэффициенте вариации Cv, равном |
1,5 |
15,3 10,9 9,16 7,09 4,45 3,46 2,32 1,42 0,98 0,72 0,53 0,39 0,28 0,18 0,10 0,06 0,05 0,02 |
1,4 |
14,0 10,1 8,53 6,66 4,25 3,34 2,28 1,43 1,01 0,75 0,56 0,42 0,31 0,21 0,12 0,08 0,06 0,03 |
||
1,3 |
12,8 9,31 7,91 6,22 4,04 3,21 2,24 1,43 1,04 0,78 0,60 0,46 0,34 0,24 0,15 0,10 0,08 0,04 |
||
1,2 |
11,6 8,53 7,29 5,79 3,83 3,07 2,18 1,44 1,06 0,81 0,63 0,49 0,38 0,27 0,18 0,12 0,10 0,06 |
||
1,1 |
10,4 7,73 6,65 5,34 3,62 2,93 2,12 1,43 1,08 0,84 0,67 0,53 0,42 0,31 0,21 0,15 0,12 0,08 |
||
1,0 |
9,26 6,96 6,03 4,91 3,39 2,78 2,05 1,42 1,10 0,87 0,71 0,57 0,46 0,35 0,24 0,18 0,15 0,10
|
||
0,9 |
8,15 6,22 5,43 4,47 3,16 2,62 1,98 1,41 1,11 0,90 0,74 0,61 0,50 0,40 0,28 0,22 0,18 0,13 |
||
0,8 |
7,08 5,50 4,85 4,03 2,92 2,46 1,90 1,40 1,12 0,93 0,78 0,66 0,55 0,45 0,33 0,26 0,22 0,17 |
||
0,7 |
6,05 4,79 4,26 3,59 2,68 2,29 1,81 1,37 1,13 0,95 0,82 0,70 0,60 0,50 0,38 0,31 0,27 0,21 |
||
0,6 |
5,07 4,09 3,68 3,17 2,43 2,12 1,72 1,34 1,13 0,98 0,85 0,75 0,65 0,55 0,44 0,37 0,33 0,27 |
||
0,5 |
4,15 3,44 3,13 2,75 2,18 1,94 1,62 1,31 1,13 1,00 0,89 0,79 0,70 0,61 0,51 0,44 0,40 0,34 |
||
0,4 |
3,29 2,82 2,61 2,34 1,93 1,75 1,51 1,27 1,12 1,01 0,92 0,84 0,76 0,68 0,59 0,52 0,48 0,42 |
||
0,3 |
2,53 2,24 2,12 1,94 1,68 1,56 1,39 1,22 1,11 1,02 0,95 0,88 0,82 0,75 0,67 0,61 0,58 0,52 |
||
0,2 |
1,88 1,74 1,67 1,58 1,44 1,36 1,26 1,15 1,08 1,02 0,98 0,93 0,88 0,83 0,77 0,72 0,69 0,64 |
||
0,1 |
1,38 1,32 1,29 1,25 1,20 1,17 1,13 1,08 1,05 1,02 1,00 0,97 0,94 0,92 0,88 0,75 0,83 0,79 |
||
р, % |
0,1 0,3 0,5 1 3 5 10 20 30 40 50 60 70 80 90 95 97 99 |
||

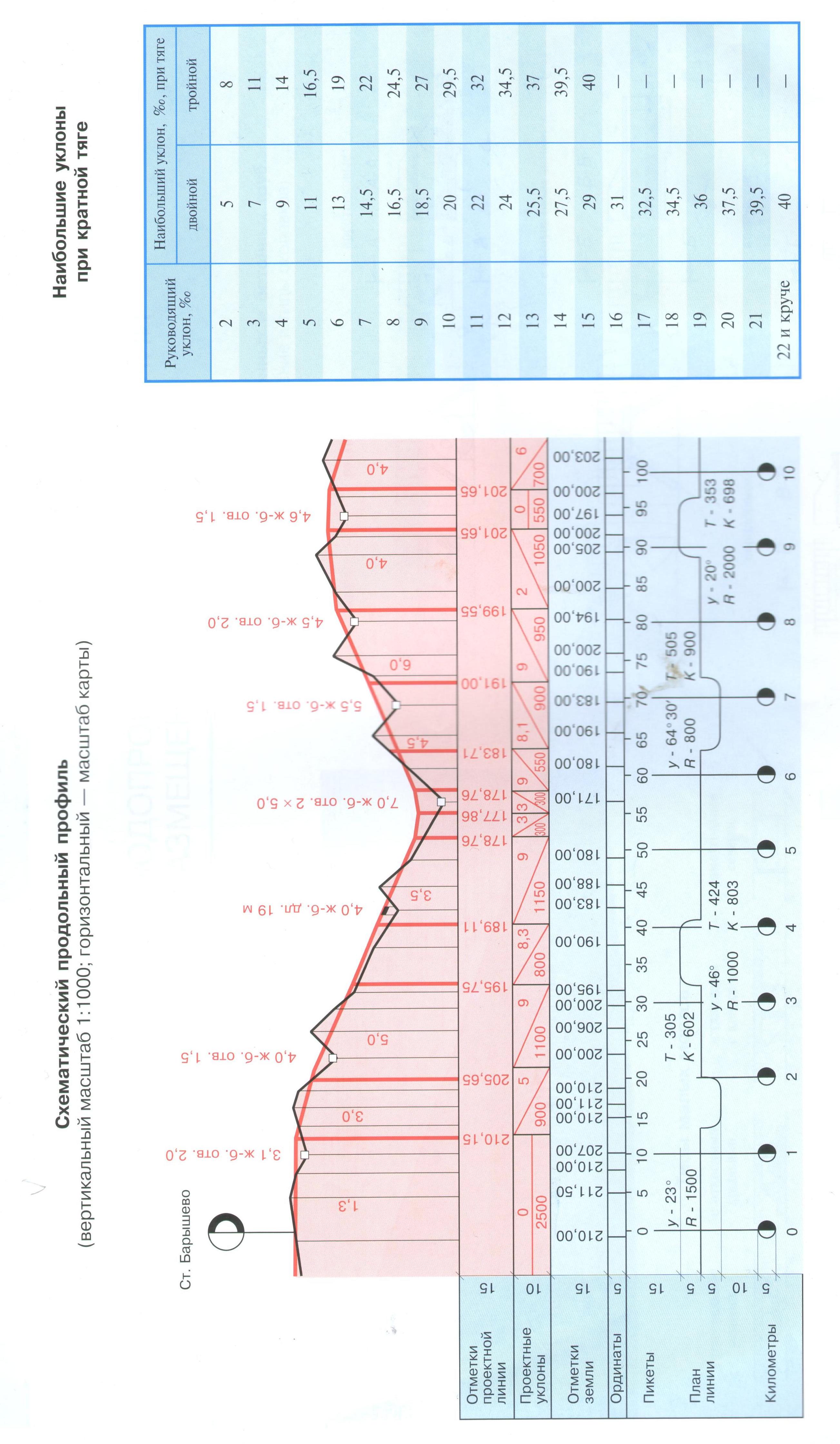

Приложение 5
